Системы мониторинга ТЕРЕМ-4

Комплексы ТЕРЕМ-4 предназначены для длительного мониторинга состояния различных технических объектов, таких как здания, сооружения, мосты, строительные конструкции, а также для наблюдения за технологическими процессами и других применений.

Эти измерительные комплексы обеспечивают сбор и регистрацию показаний датчиков различных физических величин, таких как:

• линейные и угловые перемещения,

• давление,

• сила,

• напряжения и деформации,

• тепловые потоки,

• влажность,

• температура и другие параметры.

Отличительные особенности:

• Компактные размеры, многоканальность, многофункциональность и низкое потребление энергии.

• Инжиниринговая проработка каждого заказа.

• Широкий выбор готовых технических решений для различных сфер применения, включая:

• • системы мониторинга трещин и углов наклона зданий и сооружений;

  • многоканальные тензометрические комплексы (в том числе для контроля деформации несущих элементов конструкций);

  • системы мониторинга температуры и влажности грунтовых оснований дорог;

  • многоканальные системы измерения температуры объектов (например, мониторинг температуры бетона при изотермическом выдерживании или электропрогреве) и температуры и влажности окружающего воздуха;

  • системы определения термического сопротивления и сопротивления теплопередаче строительных конструкций.

• Широкий выбор измерительных датчиков.

• Возможность подключения нескольких измерительных модулей через единую линию связи упрощает установку комплекса на объект с большим количеством зон контроля.

• Аккумуляторное питание и низкое потребление энергии обеспечивают длительную автономную работу, а встроенное зарядное устройство позволяет быстро восстановить работоспособность.

• Модификации с проводной и беспроводной GSM-связью.

• Специальная компьютерная программа для мониторинга, анализа данных, архивации, документирования и обработки информации.

Состав измерительных комплексов

Измерительные комплексы ТЕРЕМ-4 обладают гибкой структурой и включают в себя следующие компоненты:

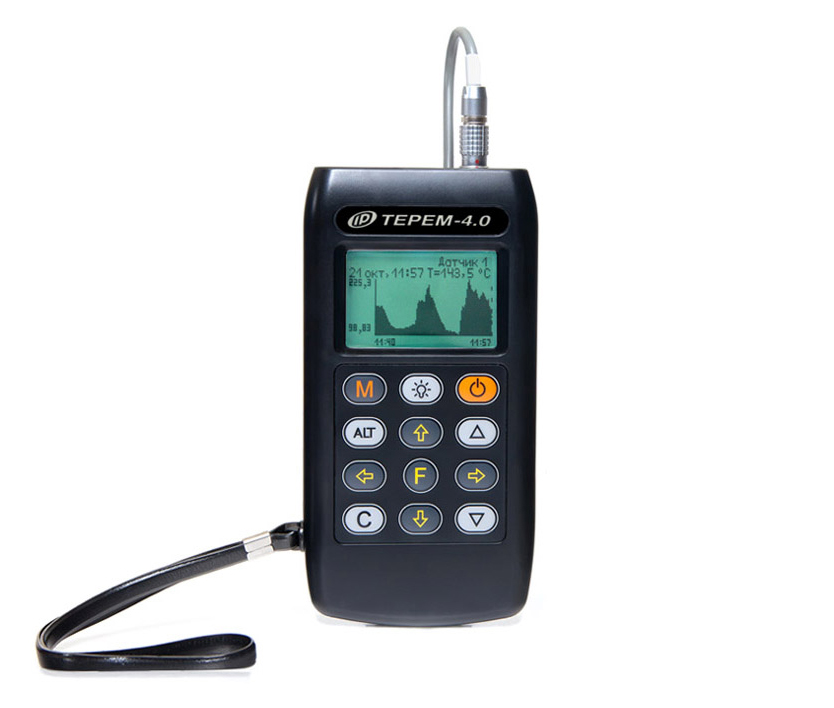

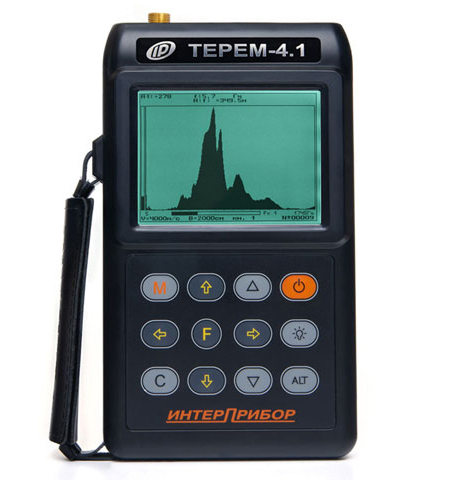

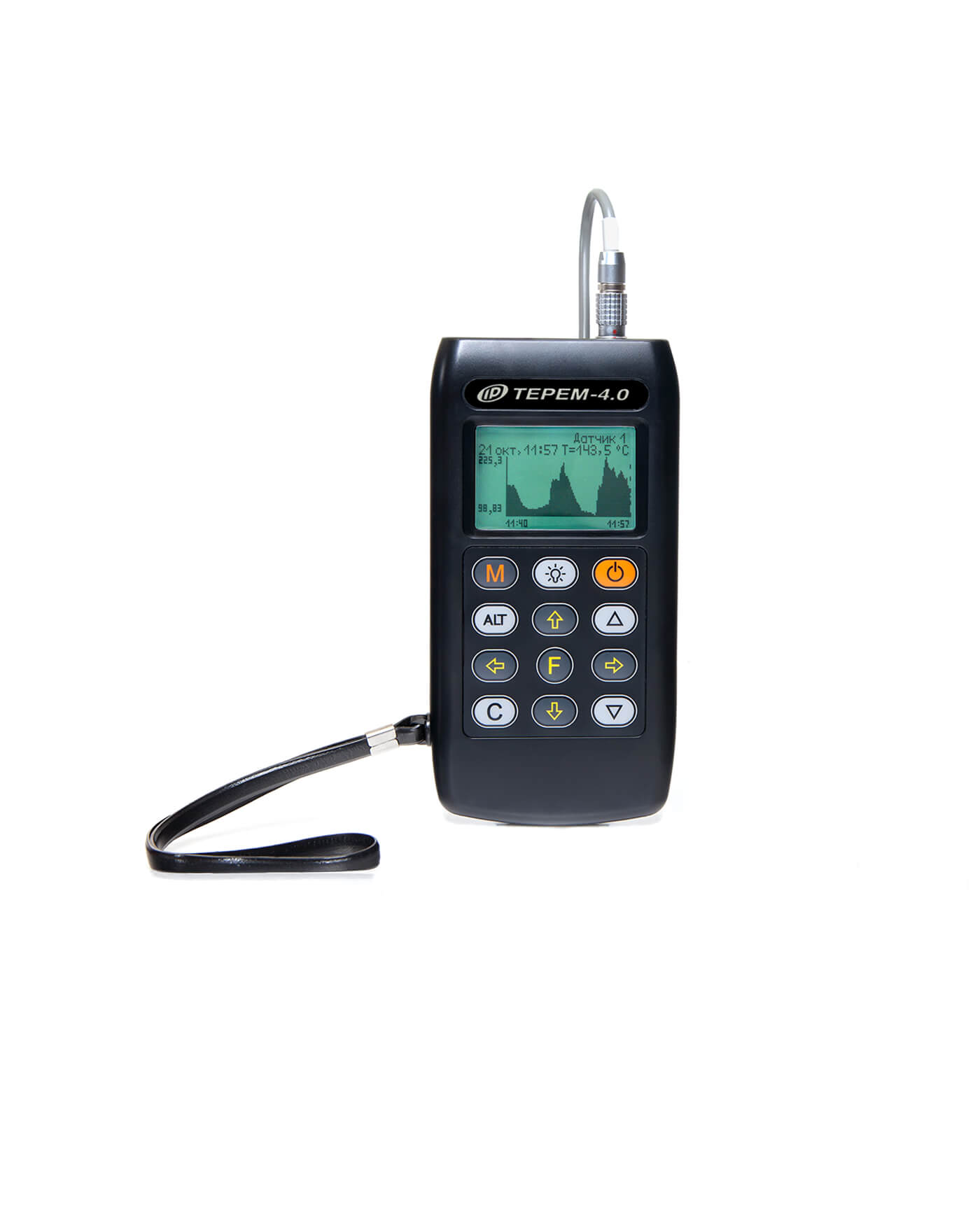

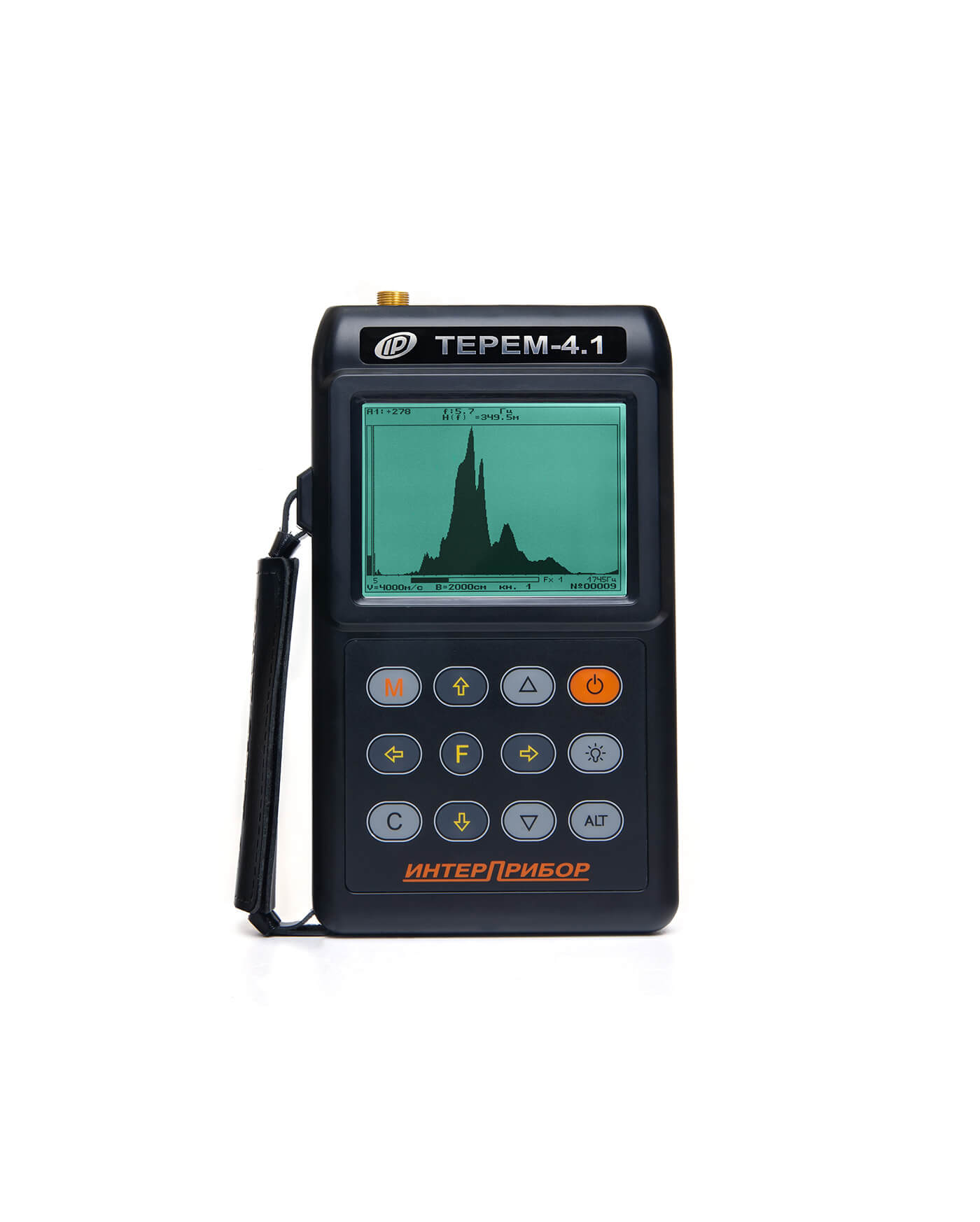

• Регистрирующий блок — управляет работой измерительных модулей, собирает данные и архивирует их в памяти. Связан с модулями единой 4-проводной линией связи. В каждом комплексе присутствует только один регистрирующий блок.

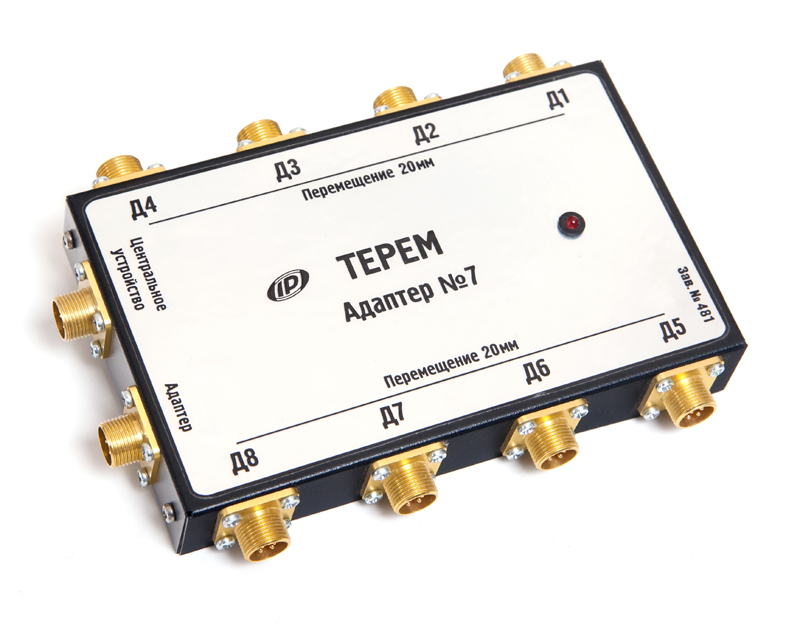

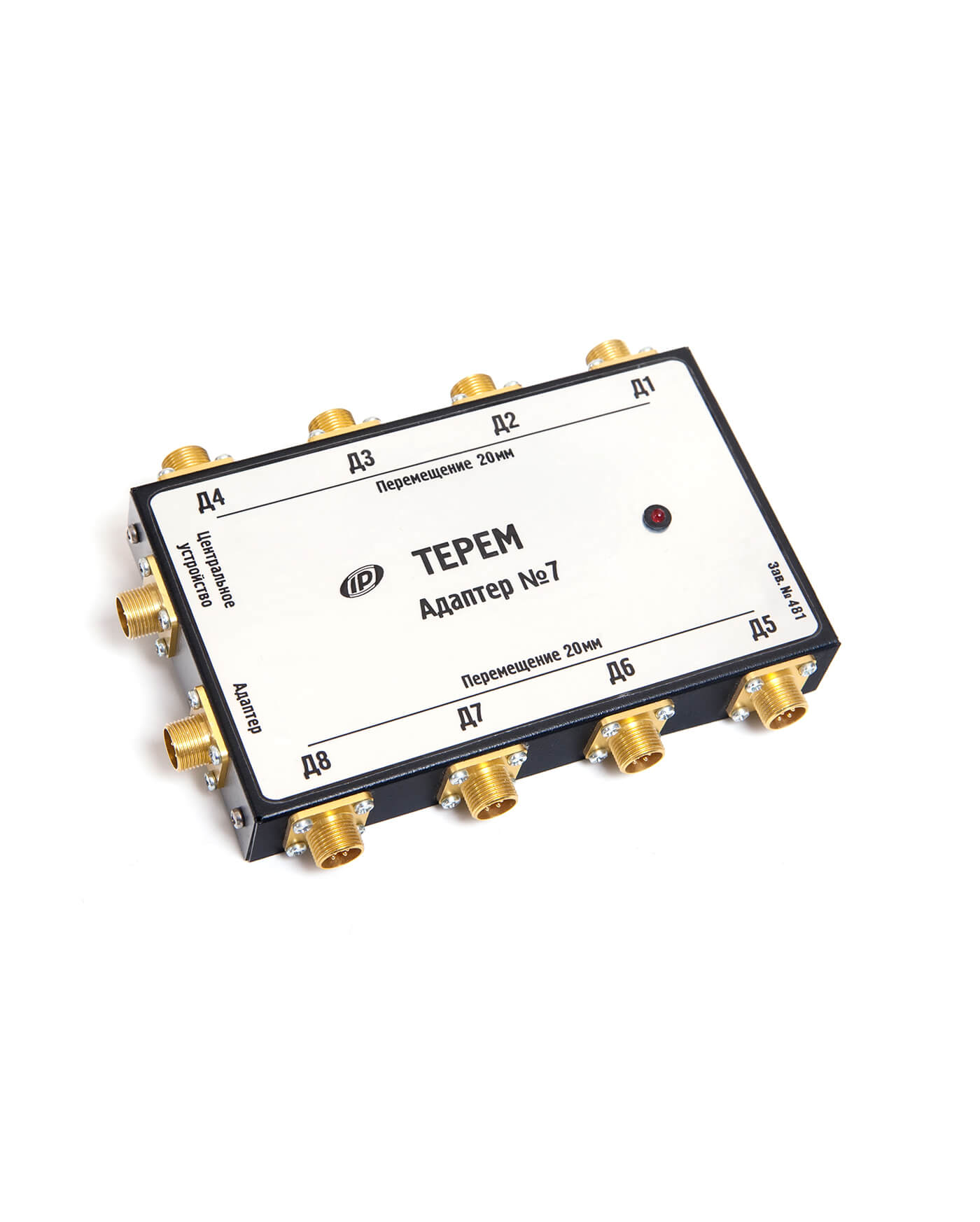

• Измерительные модули — преобразуют сигналы от датчиков в цифровой код, выполняют вычисления и передают информацию в регистрирующий блок. В составе комплекса ТЕРЕМ-4 может быть от 1 до 32 измерительных модулей. Для заказа доступен широкий выбор модулей, которые различаются по количеству и типам обслуживаемых датчиков. Типовые модули включают 4, 8 или 16 каналов для измерения основных величин и 1 или 2 дополнительных канала для параметров окружающей среды (температура и влажность воздуха).

• Датчики физических величин — в каждом комплексе может быть установлено до 256 датчиков. Типы и количество датчиков подбираются в зависимости от требований заказчика. В состав комплекса могут входить следующие типы датчиков:

• • датчики линейных перемещений (для измерения ширины раскрытия трещин),

  • инклинометры (для измерения углов наклона зданий),

  • тензодатчики,

  • датчики силы (растяжения, сжатия или универсальные),

  • датчики влажности материалов,

  • датчики температуры (поверхности или среды),

  • совмещённые датчики температуры и влажности воздуха,

  • датчики плотности теплового потока,

  • другие датчики, преобразующие измеряемые сигналы в ток или напряжение.

Конфигурация системы формируется на основе технического задания заказчика, исходя из доступных модулей и типов датчиков.

Основные функции:

• Регистрация и отображение результатов измерений в реальном времени на дисплее с подсветкой в графическом и табличном формате, а также просмотр архивированных данных.

• Настройка параметров работы: времени старта, времени цикла, периода регистрации, пороговых значений и сигнализации превышения.

• Контроль локальных зон объекта через измерительные модули, ориентированные на один или несколько типов датчиков.

• Режим непрерывной регистрации без ограничения по времени с автоматическим удалением устаревшей информации.

• Автоматический переход между активным режимом и режимом низкого потребления энергии.

Технические характеристики системы ТЕРЕМ-4:

* - для цифровых датчиков длина линии связи может быть увеличена до 200 м
