Артикул: 00-00007677
|
Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 10 км от места подключения генератора, поиска неисправностей кабельных линий, мест повреждения изоляции силовых кабелей, мест повреждения защитных покрытий газо-нефтепроводов с катодной защитой, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Комплект представляет новую систему контроля коррозии изоляционного покрытия трубопроводов, которая обеспечивает еще большую гибкость и точность анализа коррозии по сравнению с предыдущей версией системы благодаря полной интеграции технологий зондирования сигнала и локализации мест повреждения изоляции в одном изделии.

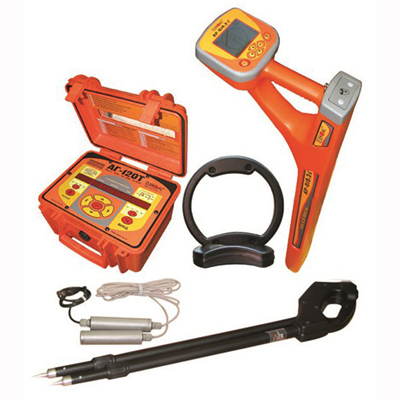

Комплект, включающий в себя новый высокоэффективный генератор и универсальный, трехкоординатный, моноблочный приемник с расширенной графической индикацией, улучшенной помехозащищенностью и возможностью подключения внешних датчиков, позволяет точно и легко инспектировать трубопровод на расстоянии более 10 км, обеспечивая одновременное измерение тока и градиента напряжения даже в зонах, где имеется контакт с другими металлическими структурами, помехи или значительное скопление коммуникаций. Это позволяет исключить необходимость персоналу, обслуживающему трубопровод, выполнять прямое подсоединение электродов и ручные расчеты для оценки токов потерь катодной защиты вдоль трубопровода, снижая, таким образом, число ложных показаний и минимизируя неопределенность определения мест вскрытия грунта. Затем, используя ДОДК-117 или ДКИ-117, может быть проведена локализация любых потерь тока, связанных с повреждением покрытия трубопровода, в более узкой зоне в пределах 1 метра.
Области применения трассоискателя Атлет АГ-319К-СКИ:
Трассоискателя Атлет АГ-319К-СКИ выполняет функции:
Технические характеристики трассоискателя Атлет АГ-319К-СКИ:
| Приемник АП-019.3 | |
| Параметр | Значение |
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | Не менее 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
| Управление чувствительностью |
|
| Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0....9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,01....9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
|
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,4 кг |
| Генератор АГ-120Т | |
| Частоты генерируемого сигнала | Диапазон 200...9999 |
| Режимы генерации | |
| режим 1 | непрерывный "НП" |
| режим 2 | кратковременные посылки импульсов "ПР" |
| режим 3 | двухчастотный "2F" |
| Выходные параметры | |
| Выходной ток | |
| максимальный в ручном режиме: - непрерывная и трехчастотная генерация, А - импульсные посылки, А |
10 15 |
| Максимальное выходное напряжение, В | |
| - при работе в безопасном режиме - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока |
24 220 330 140 |
| Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт | |
| - при автономном питании | 120 непрерывно и «2F» |
| - с добавлением внешнегоаккумулятора 12В | 180 непрерывно и «2F» |
| - от сетевого блока питания, Вт | 70 |
| Допустимое сопротивление нагрузки | любое (0…∞) |
| Согласование с нагрузкой | автоматическое |
| Конструктивные параметры | |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х194 |
| Масса электронного блока, не более, кг | 12 |
| Диапазон эксплуатационных температур, °С | -30 …+45 |
| Индуктивная антенна ИЭМ-301.3 | |
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
| Датчик контроля изоляции ДКИ-117 | |
| Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ(эфф): «0» «I» «II» |
0,3…14 3…140 30…1400 |
| Частотный диапазон, Гц | 40...10000 |
| Максимально допустимое переменное входное напряжение, В | 400 |
| База (расстояние между электродами в рабочем положении), мм | для угла раствора 30º - 550 для угла раствора 60º - 880 |
| Длина штанг, не более, мм - в рабочем положении - в транспортном положении |
780 490 |
| Вес, не более, кг | 0,8 |
| Датчик определитель дефектов коммуникации ДОДК-117 | |
| Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм | 15 |
| Точность определения обрыва кабеля, м | 0,25 |
| Входное сопротивление датчика, Мом | 2,4 |
| Питание предварительного усилителя | внешнее от приёмника. |
| Коэффициент усиления предварительного усилителя, дб | 40 |
Комплект поставки трассоискателя Атлет АГ-319К-СКИ:
Дополнительно:
|
