Трассотечепоисковый комплект Успех-АТГ-415.40

  • Трассоискатель Успех АТГ-415.40

    /images/all/3/298/big/img_5.jpg

    jijijij

    Трассотечепоисковый комплект Успех-АТГ-415.40

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия

Гарантия: 2 года
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Течетрассоискатель Успех АТГ-415.40

СНЯТ С ПРОИЗВОДСТВА

Тип оборудования: течеискатель, трассоискатель
Страна производитель: Россия
Серия: Успех
Модель: АТГ-415
Описание: трассотечеискатель

Гарантия на трассоискатель, течеискатель Успех АТГ 415.40: 24 месяца

Трассотечепоисковый комплект Успех АТГ-415.40 – надежный прибор для поиска повреждений и трассировки кабелей и трубопроводов по доступным ценам.

Трассотечепоисковый комплект Успех-АТГ-415.40

Назначение комплекта Успех-АТГ-415.40:

Комплект трассотечепоисковый “Успех АТГ-415.40” предназначен для:

  • Определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 1 км от места подключения генератора;
  • Определения мест повреждения кабельных линий;
  • Обследования участков местности перед проведением земляных работ;
  • Проведения работ по поиску скрытой проводки;
  • Обнаружения мест разгерметизации трубопроводов на глубине до 6 м.

Трассоискатель / течеискатель Успех АТГ-415.40 – универсальный многофункциональный трассотечепоисковый комплект, в котором объединены три устройства:

  • Трассоискатель с электромагнитным датчиком
  • Трассоискатель с акустическим датчиком
  • Течеискатель с акустическим датчиком

Особенности генератора для трассоискателя Успех АТГ-415.40:

  • Возможность выбора мощности генератора в зависимости от решаемых задач (от 5 до 40 Вт).
  • При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений
  • Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных
  • Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110, датчика контроля качества изоляции ДКИ-100.

Особенности приемника АП-015:

  • Чрезвычайно маленькие размеры и вес приемника (помещается в руке или во внутреннем кармане куртки. Имеется крепление к поясу).
  • Не требует обязательного постоянного наблюдения дисплея, благодаря достаточной информативности звуковой индикации о номинальных и экстремальных уровнях сигнала (специальные «тревожные» звуки указывают каким именно регулятором следует устранить «зашкаливание»). Достаточно иметь оперативный доступ к регуляторам.
  • «Мелодичные», приятные для слуха оператора синтезированные звуки трех видов конкретно информируют о приближении / удалении трассы. Один из видов синтезированного звука позволяет непосредственно выбрать ноту «по вкусу оператора» (плавным регулятором «частота»), громкость звучания которой будет соответствовать уровню принятого сигнала.
  • Прибор позволяет осуществлять трассопоиск без применения головных телефонов, благодаря встроенному излучателю синтезированного звука (неизменная громкость, нота выше – приближение, нота ниже – удаление).
  • Плавно регулируемый фильтр высокой избирательности позволяет при течепоиске аккуратно «отрезать» мешающие звуки без ущерба для характерных звуков искомой утечки.
  • Повышенная помехозащищенность (обеспечивается дополнительной предварительной фильтрацией в первом каскаде усилителей датчиков).
  • Комфортный уровень звука в головных телефонах устанавливается оператором независимо от других настроек. Отдельная регулировка громкости не дает прибору возможности «бить по ушам» при неожиданном возрастании уровня сигнала.
  • Имеется режим «HOLD» (хранение) при котором прекращаются измерения и отключается звуковая индикация, а последние показания «запоминаются». Режим особенно актуален в течепоиске для «тихой перестановки» геомикрофона АД-215, а также для сравнения показаний «до и после».

Технические характеристики комплекта Успех-АТГ-415.40:

Параметр

Значения

Генератор АГ-115М

Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт

5, 10, 20, 40

Усилитель мощности

CLASS D КПД 80%

Частота генерации (непрерывно или импульсы), Гц

512, 1024, 8928, чередование 3-х частот

Допустимое сопротивление нагрузки

любое (0…∞)

Согласование с нагрузкой

Автоматическое

Время непрерывной работы при выходной мощности 40 Вт (импульсы), час

5

Частота ударов (выбирается при акустическом методе), уд/мин

20, 40, 80

Время непрерывной работы в ударном режиме при максимальных силе удара и частоте, не менее, час

4

Питание

2 аккумулятора 12 В/2,2 Ач или сетевой блок

Габаритные размеры электронного блока, не более, мм

190 х 140 х 80

Вес генератора в чехле, не более, кг

3

Приёмник АП-015

Параметр

Течепоиск

Трассопоиск

Вид работы (трассопоиск/течепоиск)

Определяется подключенным датчиком

 Центральная частота фильтра приемника, Гц

 Переключаемая.50/ 100/ 512/ 1024/ 8928

 Плавно регулируемая в диапазоне 125…2500

Добротность фильтра приемника (Q)

Не менее 80

Переключаемая. 0,6/ 0,8/ 1/ 1,4/ 1,8/ 2,3/ 3/ 4
(Чебышев; 0,1db; 4-й порядок)

«Широкая полоса», Гц

40…10000

110…2900

Помехозащита входа (предварительная фильтрация в усилителе датчика)

Переключаемый резонансный фильтр.
(50/ 100/ 512/ 1024/ 8928 Гц, Q не менее 10)

Полосовой фильтр.
(Чебышев; 0,5db; 6-й порядок; 110…2900Гц)

 Максимальный коэффициент усиления электрического тракта и динамический диа-пазон входного сигнала, дБ

90

 68

 Визуальная индикация(ЖКИ)

 Символы и значения выбираемых режимов и параметров

 Цифровое значение уровня сигнала (%)

 MAX за период измерений

 MIN за период измерений

 Линейная анимация уровня сигнала (12сегментов)

 Текущее значение уровня сигнала («быстрые» сегменты)
MAX за период измерений («медленный» сегмент)

 Звуковая индикация

Головные телефоны – натуральный широкополосный или отфильтрованный сигнал



 Головные телефоны синтезированный звук (три вида)



 Встроенный излучатель синтезированный звук (один вид)



 Звуковая сигнализация

 Перегрузка на выходе датчика
Перегрузка на выходе фильтра

 Максимальная выходная мощность на головных теле-фонах, не менее, мВт

120

Питание

Напряжение 2…3,5В. Алкалиновые батереи АА 1,5В (2шт.).
По запросу потребителя аккумуляторы АА 1,2В 2,6Ач,2шт. (работа) + 2шт. (запас) с четырехместным автоматическим ЗУ (от освети-тельной 220В или бортовой 12В сети)

Время зарядки одной пары аккумуляторов, не более, ч

 3

Время непрерывной работы от одной пары источников питания, не менее, ч

 20

Масса электронного блока, кг

 0,2

Габаритные размеры элек-тронного блока, мм

 185х65х30

Принцип работы трассотечепоискового комплекта Успех-АТГ-415.40:

Режим трассопоиска:

Пассивный поиск (трассопоиск без использования генератора): Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц). При работе оператора уровень сигнала анализируется по уровню звукового сигнала и на индикаторе приемника.

Активный поиск (трассопоиск с использования генератора): Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для автоматического согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Дождаться автоматического согласования генератора с нагрузкой. Использовать режим «512», «1024», «8928», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода).

Поиск места повреждения силового кабеля (трассопоиск с использования генератора): Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и датчик к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП» (для акустического метода).

Режим течепоиска:

Подключить головные телефоны и АД к приемнику. Использовать режим «ШП». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на индикатор. Оператор по максимальному сигналу на индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.

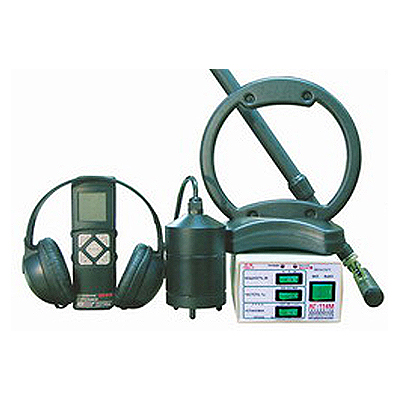

Комплект поставки течеискателя, трассоискателя Успех-АТГ-415.40:

- АГ-115М - генератор трассопоисковый (мощность 40 Вт)

- Антенна рамочная ИЭМ-301.2

- АП-015 - универсальный приемник для течепоиска и трассопоиска

- Головные телефоны

- Датчик акустический АД-215

- Дополнительные принадлежности

- Руководство по эксплуатации

- Электромагнитный датчик ЭМД-230



Трассотечеискатель Успех АТГ-415.40 / Течеискатель Успех АТГ 415.40 / Цена на Трассоискатель Успех АТГ-415.40 / Успех АТГ41540 / Паспорт на трассотечеискатель Успех АТГ-415.40 / Течетрассоискатель Успех АТГ-415.40 / Приемник для Успех АТГ 415.40 / Генератор для течеискателя Успех АТГ-415.40 / Прибор для поиска подземных трубопроводов, кабелей и утечек Успех АТГ-415.40
