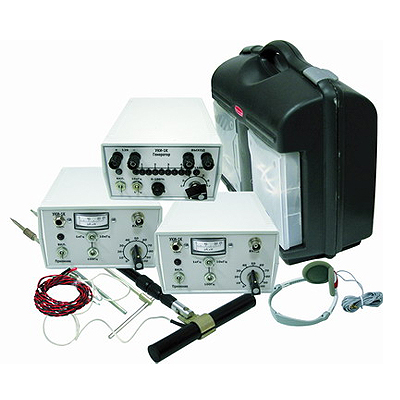

Устройство контроля изоляции УКИ-1К

  • Устройство контроля изоляции УКИ-1К

    /images/all/3/635/big/img_5.jpg

    jijijij

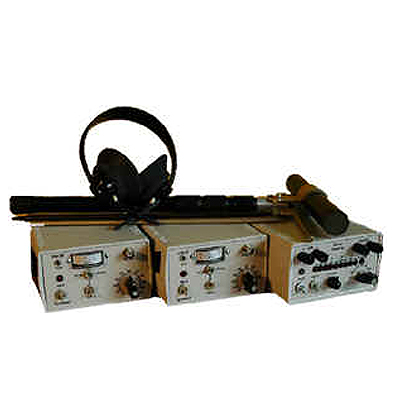

    Устройство контроля изоляции УКИ-1К
  • Устройство контроля изоляции УКИ-1К

    /images/all/3/635/big/img_14.jpg

    Устройство контроля изоляции УКИ-1К

    Устройство контроля изоляции УКИ-1К

ЦЕНА: 75 900 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Квазар


Страна производитель: Россия Россия
Артикул: 00842
Гарантия: 2 года
Руководство по эксплуатации: Скачать (PDF, 882.89KB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: устройство контроля изоляции

Производитель: Россия

Серия: УКИ
Модель:
УКИ-1К


Описание: Установка контроля изоляции подземных газопроводов и кабелей



Сертификаты на устройство контроля изоляции УКИ-1К:

- Сертификат соответствия на установку контроля подземных трубопроводов УКИ-



Гарантия на Устройство контроля изоляции УКИ-1К: 24 месяца



Назначение устройства контроля изоляции УКИ-1К



Устройство контроля изоляции УКИ-1К (УКИ-1МК, УКИ-1) предназначено для:

  • определения мест сквозных повреждений в противокоррозийном покрытии подземных трубопроводов без их вскрытия;
  • интегральной оценки состояния изоляции отдельных участков на основе бесконтактных измерений токов в трубе;
  • точного определения оси трубопровода, кабеля и глубины их залегания;
  • определение места повреждения анодной линии установки катодной защиты.



Устройство контроля изоляции УКИ-1К выполнено в соответствии ТУ 4276-015-12719185-2007



Отличительные особенности устройства контроля изоляции УКИ-1К



Устройство УКИ-1К – это модернизированная установка контроля изоляции УКИ-1М.



Усовершенствование установки при той же цене выполнено в следующем объеме:

1) введен поиск повреждений на частоте 10000 Гц;

2) увеличена выходная мощность генератора с 40 до 100 Вт;

3) дальность обследования трубопровода увеличена до 5 км;

4) улучшена чувствительность селективного приемника;

5) улучшена относительная погрешность определения планового расположения подземного трубопровода и глубины залегания;

6) уменьшен вес генератора в 2 раза, а габаритные размеры уменьшены до размеров приемника (210·135·70 мм);

7) устройство УКИ-1К упаковано в удобный, для эксплуатации на трассе, кейс размером 460·290·300 мм;

8) увеличена точность определения места нарушения сплошности изоляции.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА УКИ-1К



Дальность обследования (максимальное удаление от генератора в зависимости от состояния изоляционного покрытия)

3 км

Погрешность определения места расположения дефекта в изоляционном покрытии, не более

±0.2 м

Минимальный размер определяемого дефекта в изоляции на фоне сплошного изоляционного покрытия, не более

3 мм2

Рабочие частоты селективного индикатора установки

100Гц; 1000Гц; 10000Гц

Ослабление помехи с частотой 50 Гц по отношению к сигналу с частотой:
100 Гц не менее
1000 Гц не менее

10000Гц не менее


1000 раз
3000 раз

3000 раз

Рабочие частоты генератора установки в активном режиме поиска

1000 Гц; 10000 Гц

Индикация показаний селективного индикатора осуществляется стрелочным прибором и головными телефонами.



Напряжение питания селективного индикатора (элемент типа 3336)

4.5 В

При использовании свежего комплекта элементов гарантируется непрерывная работа селективного индикатора в течении

200 час

Габаритные размеры селективного индикатора

190х135х80мм

Масса селективного индикатора

1.5 кг

Масса индуктивного датчика для определения планового положения и глубины залегания трубопровода

0.8 кг

Максимальная выходная мощность генератора в режиме непрерывной генерации, не менее

40 Вт

Напряжение питания генератора (от автомобильного аккумулятора)

12В

Масса генератора, не более

2 кг



Принцип работы устройства контроля изоляции УКИ-1 К



Устройство контроля изоляции подземных газопроводов и кабелей УКИ-1К состоит из 2-х селективных индикаторов малых напряжений (приемных устройств), датчика для определения трассы и глубины залегания трубопроводов и кабелей, набора приспособлений для определения дефектов в изоляции покрытий и генератора переменного тока.



Принцип работы устройства УКИ-1 К заключается в следующем. По трубопроводу, защищаемому установками катодной защиты, протекает пульсирующий ток с частотой 100Гц. В результате протекания тока по трубопроводу вокруг него создается переменное магнитное поле, измерение которого с помощью селективного индикатора малых напряжений и индукционного датчика используется для определения планового положения трубопровода и глубины его залегания, а также для интегральной оценки состояния изоляционного покрытия по величине затухания тока в трубопроводе.



В местах с дефектами в изоляции стекающий ток с трубопровода в грунт создает падение напряжения, измерение которого на поверхности земли с помощью индикатора малых напряжений и контактных датчиков используется для обнаружения дефектных мест в изоляционном покрытии и сравнительной оценки площади дефекта.



При отсутствии катодной защиты на трубопроводе к последнему подключается специальный генератор тока, входящий в комплект установки.



Устройство контроля изоляции УКИ-1К, КОМПЛЕКТАЦИЯ



Генератор тока

1

Приемник (Селективный индикатор малых напряжений)

2

Датчик для определения планового положения трубопровода и его глубины залегания

1

Головной телефон

2

Датчик для определения шаговой разности потенциалов (комплект)

2

Пояс контактный

2

Кабель соединительный

1

Кабель генератора

1

Провод соединительный (генератор+заземлитель)

1

Удлинитель

1

Заземлитель-штырь

2

Паспорт, совмещенный с инструкцией по эксплуатации

1

Футляр

1

Аккумулятор EV 9-12*

1

Зарядное устройство*

1

* поставляется по дополнительному заказу
