Искатель повреждений изоляции ИПИ-95

  • Искатель повреждений изоляции ИПИ-95

    /images/all/3/656/big/img_5.jpg

    jijijij

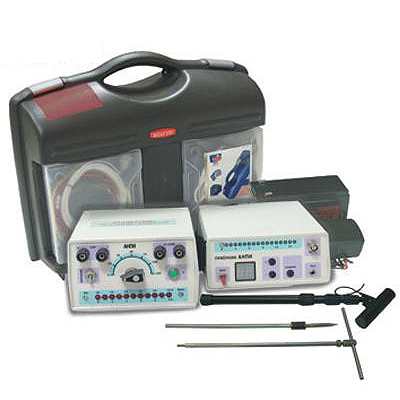

    Искатель повреждений изоляции ИПИ-95

ЦЕНА: 82 500 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Квазар


Страна производитель: Россия Россия
Артикул: 00844
Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 781.02KB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Искатель повреждений изоляции ИПИ-95



Тип оборудования: трассоискатель, трубоискатель, устройство для контроля изоляции

Страна производитель: Россия
Серия: ИПИ
Описание: Комплект поиска мест повреждения изоляции трубопроводов их расположения



Искатель повреждений изоляции трубопроводов ИПИ-95 имеет сертификат соответствия.

Гарантия на аппаратуру нахождения трасс и повреждения изоляции АНТПИ: 12 месяцев



Трассопоисковый комплект ИПИ-95





Назначение искателя повереждений изоляции трубопроводов ИПИ-95:

Прибор ИПИ-95 предназначен:

  • Для нахождения мест повреждения изоляции металлических трубопроводов без вскрытия грунта
  • Для опеределения несанкционированных врезок в трубопровод
  • Для определения мест расположения трубопроводов
  • Для определения глубины заложения трубопроводов.

Аппаратура может быть использована для определения местоположения силового электрического кабеля переменного тока под нагрузкой.

В части воздействия климатических факторов внешней среды аппаратура выполнена для работы при температурах от -20 С до + 35 С и относительной влажности не более 80%.



Технические характеристики искателя повереждений изоляции трубопроводов ИПИ-95



Характеристики генератора ИПИ-95-Г



1. Максимальная мощность генератора, Вт, не менеена частоте 1кГц 75на частоте 300Гц 30.

2. Частота сигнала генератора, Гц 1000±1;300±1;

3. Генератор обеспечивает модуляцию сигнальной частоты импульсами низкой частоты с периодом 1±0.1 сек. Заполнение модулирующих импульсов напряжением сигнальной частоты составляет не менее 10%.

4. Напряжение питания генератора, В 9 - 16

5. Амплитуда выходного напряжения генератора без нагрузки при напряжении источника питания 12В регулируется от 3В (не более) до 100В (не менее) ступенчато с шагом не более 6дБ.

6. Габаритные размеры генератора, мм, не более 200´80´200.

7. Масса генератора, кг, не более 1



Характеристики приемника ИПИ-95-П



1. Максимальная чувствительность приемника на частоте фильтра 300 Гц и 1000 Гц , мкВ/ 50.

2. Ширина полосы пропускания селективного усилителя приемника в режиме фильтра, Гц 300±30;

1000±100;

в режиме широкой полосы 100-3000.

3. Ослабление сигнала помехи промышленной частоты 50Гц селективным усилителем приемника в режиме фильтра, дБ, не менее 50.

4. Номинальное напряжение питания приемника (шесть элементов форм-фактора «АА»), В от 6 до 9.

5. Потребляемый приемником ток, мА, не более 7.

6. Габаритные размеры приемника, мм, не более 170´60´140.

7. Масса приемника, кг, не более 0.5.



Комплект поставки искателя повреждений изоляции ИПИ-95



1. Генератор 1шт.
2. Приемник 1шт.
3. Антенна 1шт.
4. Телефоны головные 1шт.
5. Клипса магнитная 1шт.
6. Штырь с гальванической связью 1шт.
7. Штырь заземляющий 2шт.
8. Провод для подключения заземляющего штыря (4 м) 1шт.
9. Провод для подключения заземляющего штыря (1,5 м) 1шт.
10. Провод питания генератора от аккумулятора (2 м) 2шт.
11. Провод питания генератора от прикуривателя (2 м) 1шт.
12. Провод для подключения магнитной клипсы 1шт.
13. Провод для подключения штыря с гальванической связью 1шт.
14. Радиостанция стандарт LTD* 1шт.*
15. Отвертка 1шт.
16. Элемент питания тип АА 3шт.
17. Паспорт, инструкция по эксплуатации и техническое описание 1шт.
18. Сумка-кейс 1шт.

*по дополнительной заявке



ПРИНЦИП РАБОТЫ АППАРАТУРЫ ИПИ-95



Обнаружение мест повреждения изоляции по оценке потенциалов с поверхности земли вдоль трассы трубопровода, создаваемых генератором и изменяющихся в зависимости от качества изоляции трубопровода.

Определение месторасположения и глубины заложения трассы основан на обнаружение электромагнитного поля, создаваемого вокруг исследуемой коммуникации протекающим по ней переменного тока генератора или другого источника.



КОНСТРУКЦИЯ ПРИБОРА ИПИ-95



Конструктивно аппаратура ИПИ-95 выполнена в виде двух отдельных блоков: блок генератора (ИПИ-95-Г) и блок приемника (ИПИ-95-П). Схема генератора смонтирована на одной двухсторонней печатной плате и элементах конструкции, расположенных перпендикулярно печатной плате. При этом кожух генератора свободно устанавливается на элементах конструкции. Аналогичная конструкция у приемника. Генератор выполнен в переносном (чемоданном) варианте. Конструкция приемника позволяет закрепление его на поясе оператора.
