Кабелетрассотечеискатель Атлет ТЭК-120А

  • Кабелетрассотечеискатель Атлет ТЭК-120А

    /images/all/3/928/big/img_5.jpg

    jijijij

    Кабелетрассотечеискатель Атлет ТЭК-120А
  • Кабелетрассотечеискатель Атлет ТЭК-120А

    /images/all/3/928/big/img_14.jpg

    Кабелетрассотечеискатель Атлет ТЭК-120А

    Кабелетрассотечеискатель Атлет ТЭК-120А
  • Кабелетрассотечеискатель Атлет ТЭК-120А

    /images/all/3/928/big/img_16.jpg

    1

    Кабелетрассотечеискатель Атлет ТЭК-120А
  • Кабелетрассотечеискатель Атлет ТЭК-120А

    /images/all/3/928/big/img_18.jpg

    1

    Кабелетрассотечеискатель Атлет ТЭК-120А

ЦЕНА: 289 800 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия
Артикул: 00-00000087
Гарантия: 2 года
Руководство по эксплуатации: Скачать (PDF, 2.49MB)
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: течеискатель, трассоискатель, кабелеискатель, трассокабелеискатель, трассотечеискатель

Страна производитель: Россия

Серия: Атлет

Модель: Атлет ТЭК-120А

Описание: прибор для поиска трубопроводов и трасс кабелей

Гарантия на трассоискатель, течеискатель Атлет ТЭК-120А: 24 месяца

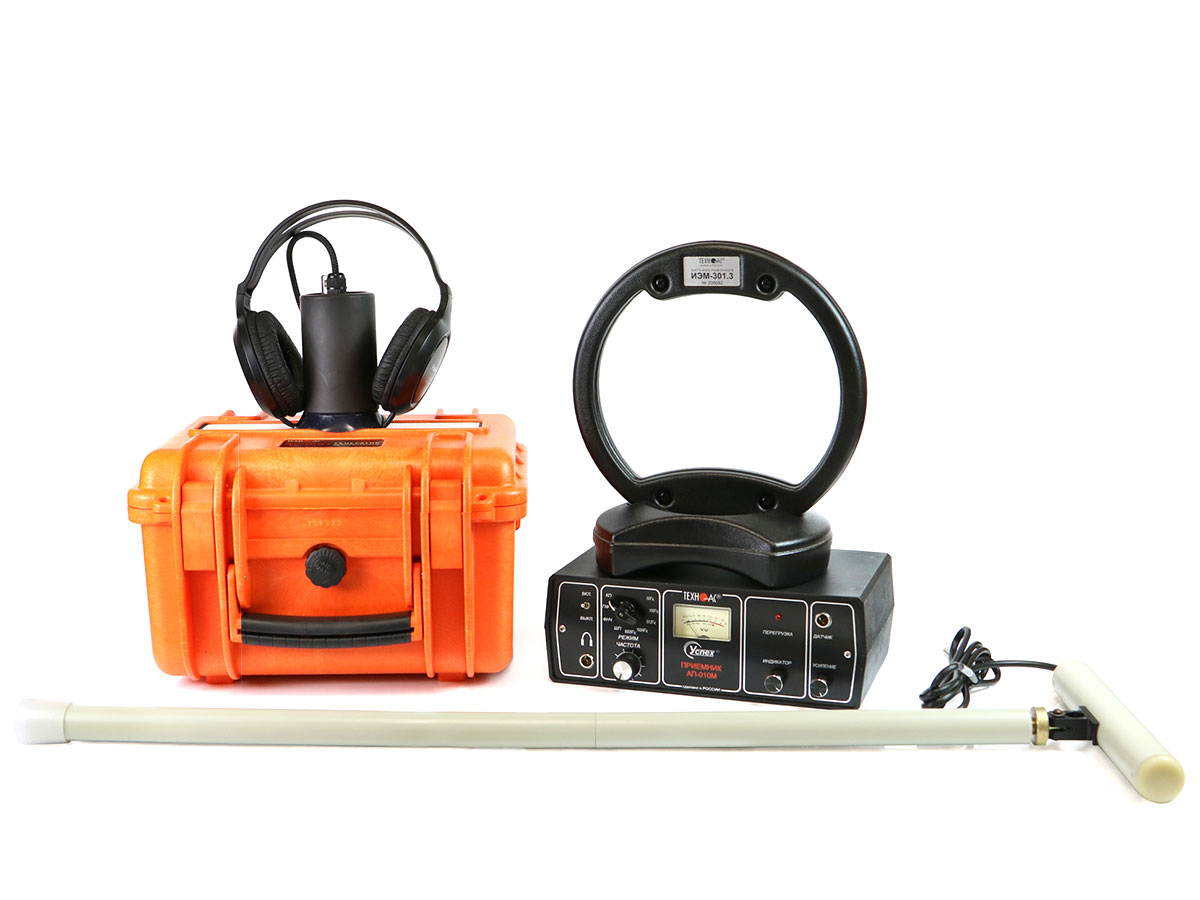

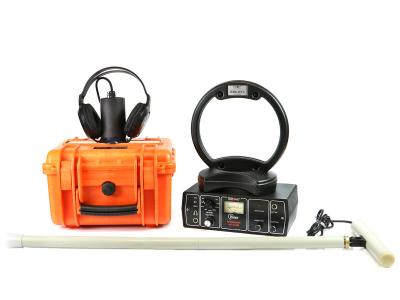

Трассотечепоисковый комплект Атлет ТЭК-120А



Назначение комплекта для трассопоиска Атлет ТЭК-120А:

  • Поиск подземных трасс, электрических кабелей, армированных оптоволоконных линий и трубопроводов на расстоянии до 10 км, а также определения глубины их залегания и мест повреждения до 6 м;
  • определения мест повреждения силовых кабельных линий индукционным и акустическим методами;
  • трассировка и контроль изоляции защитных покрытий газопровода;
  • обследования участков местности перед проведением земляных работ;
  • обнаружения мест разгерметизации трубопроводов на глубине до 3 м.



Области применения кабелетрассотечеискателя Атлет ТЭК-120А

  • Энергетика с протяженными коммуникациями



Отличительные особенности генератора АГ-120:

  • Трассотечеискатель "Атлет ТЭК-120А" – универсальный многофункциональный комплект, в котором объединены три устройства:
  • трассоискатель с электромагнитным датчиком;
  • трассоискатель с акустическим датчиком;
  • Течеискатель с акустическим датчиком.



Функции и решаемые задачи

  • трассировка кабеля и определение глубины залегания;
  • поиск места повреждения силового кабеля;
  • Поиск металлических трубопроводов и определение глубины залегания;
  • Поиск мест пересечения трубопроводов и кабеля;
  • определение мест утечки.



Технические характеристики трассопоискового комплекта Атлет ТЭК-120А:

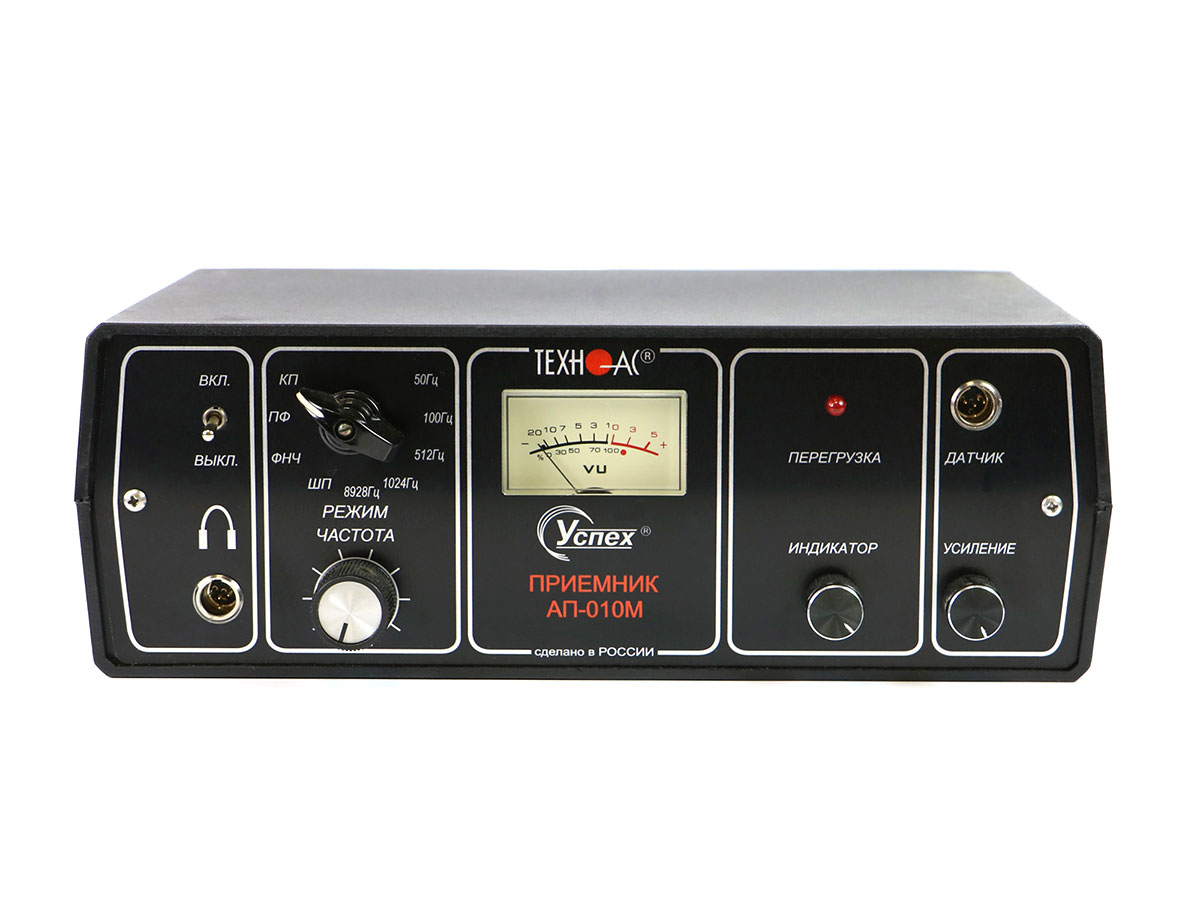

Приемник "АП-010М"



Параметр

Значение

Девять режимов работы на 26 частотных диапазонах, Гц

50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап)

Общий коэффициент усиления по звуковому тракту, дБ

35

Напряжение питания, В
Тип элементов питания

9+1-2,5
6 х 1,5 В (батареи типа “С”)

Мощность, подводимая к головным телефонам, мВт

100

Потребляемая мощность, не более, Вт

0,9

Габаритные размеры прибора, не более, мм

250х90х147

Масса, не более, кг

1,5





Генератор "АГ-120Т"



Параметр

Значение

Частоты синусоидального сигнала, Гц

частоты f1, f2, f3 («постоянные»)

200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память

частота f4 («временная»)

200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.

Режимы генерации

режим 1

непрерывный «НП»

режим 2
- длительность импульса, мс
- частота следования импульсов, Гц

кратковременные посылки «ПР» (прерывистый)
100
1

режим 3
Первая частота, Гц
Вторая частота, Гц
Соотношение амплитуд первой и второй частот

двухчастотный «2F» (одновременная генерация)
1024
8192

4:1

режим 4

амплитуда импульса

частота следования импульсов (ударов), уд/мин
- низкая
- средняя
- высокая
длительность импульса

генерация ударных импульсов «УР» (ударный режим)

равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)


30
60
120
минимально достаточная для производства удара механизмом УМ-112, задается автоматически

Выходные параметры синусоидальной генерации

Выходной ток, А

максимальный в ручном режиме:
- непрерывная и двухчастотная генерация
- кратковременные посылки



10
15

задаваемый для автосогласования

десять предустановленных значений в диапазоне 0,1…9,9А, могут быть изменены пользователем с дискретностью 0,1А и занесены в энергонезависимую память

Максимальное выходное напряжение, В

- при автономном питании
- с добавлением внешнего аккумулятора 12В
- при питании от сетевого блока

220 (180 при «2F»)

330 (260 при «2F»)
110 (90 при «2F»)

Максимальная выходная мощность, Вт

- при автономном питании или от внешнего аккумулятора 21В

130 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом

- с добавлением внешнего аккумулятора 12В

200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом

- от сетевого блока (СБП)

100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F»

ПРИМЕЧАНИЕ.
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.

Допустимое сопротивление нагрузки

любое (0…∞)
Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.

Согласование с нагрузкой

- автоматическое, обеспечивающее достижение заданного тока в нагрузке
- ручное (кнопками "Вверх" или "Вниз")

Источники питания

Встроенный аккумуляторный комплект

два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач

Ресурс питания при 0ºС в зависимости от мощности не менее, ч

- непрерывная и двухчастотная генерация

1,3 (при 130Вт автономно/200Вт с доп. акк. 12В)
3,3 (при 65Вт автономно/100Вт с доп. акк. 12В)

- импульсные посылки одной частоты

9 (при 200Вт автономно/300Вт с доп. акк. 12В)
20 (при 100Вт автономно/150Вт с доп. акк. 12В)

- генерация ударных импульсов с максимальной частотой 80 уд/мин

20 (при силе удара «С2» автономно или «С3» с доп. акк.)
50 (при силе удара «С1» автономно)

Время зарядки полностью разряженных автономных аккумуляторов не более, ч

8

Сетевой блок для работы или зарядки аккумуляторов

выходное напряжение 15В, выходной ток 15А max

Допустимые внешние аккумуляторы

11...14В / 22…28В ≥21Ач

Функциональные особенности

Автоматические функции

- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
- автосогласование (достижение заданного тока в нагрузке)
- автоматический «интеллектуальный» выбор выходной мощности
- специальная программа управления передающей антенной
- встроенное автоматическое зарядное устройство
- автоотключение питания при простое (1 мин)

Автоматические выключения генерации (зарядки)

- при разряде аккумуляторов ниже допустимой нормы
- при несоответствии внешнего напряжения режиму зарядки
- при превышении допустимого потребляемого тока
- при отключении внешнего питания в процессе генерации
- при коротком замыкании выхода в процессе генерации
- при несоответствии режима генерации наличию/отсутствию антенны на выходе

Типы подключаемых нагрузок при генерации «SIN»

- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
- индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны)
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)

Конструктивные параметры

Выходной усилитель мощности

импульсный, CLASS D(BD), КПД > 80%

Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона)

- все питающие напряжения
- режимы и установки
- ресурс питания
- «МУЛЬТИМЕТР ВЫХОДА»:
«напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»

Управление

девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.

Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006

Класс А

Допустимый диапазон температур окружающей среды при эксплуатации

-30…+45ºС

Степень защиты корпуса

IP65

Габаритные размеры электронного блока (кейса), не более, мм

305х270х191

Вес электронного блока, не более, кг

14

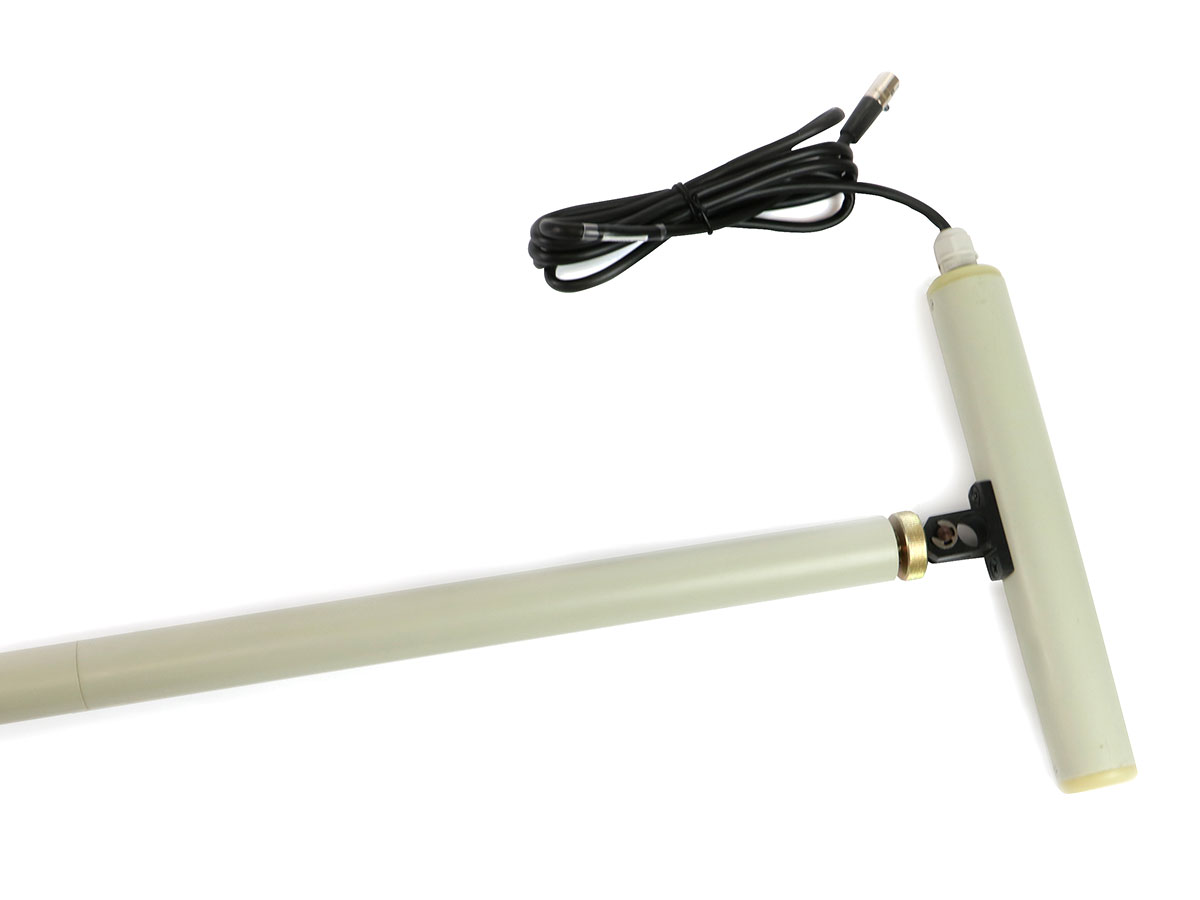

Электромагнитный датчик "ЭМД-247"



Параметр

Значение

Тип преобразователя

Резонансная ферритовая магнитная антенна

Частота резонанса, Гц

50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц

Тип питания

От приемника

Коммутация резонанса

Принудительная (управляется приемником)





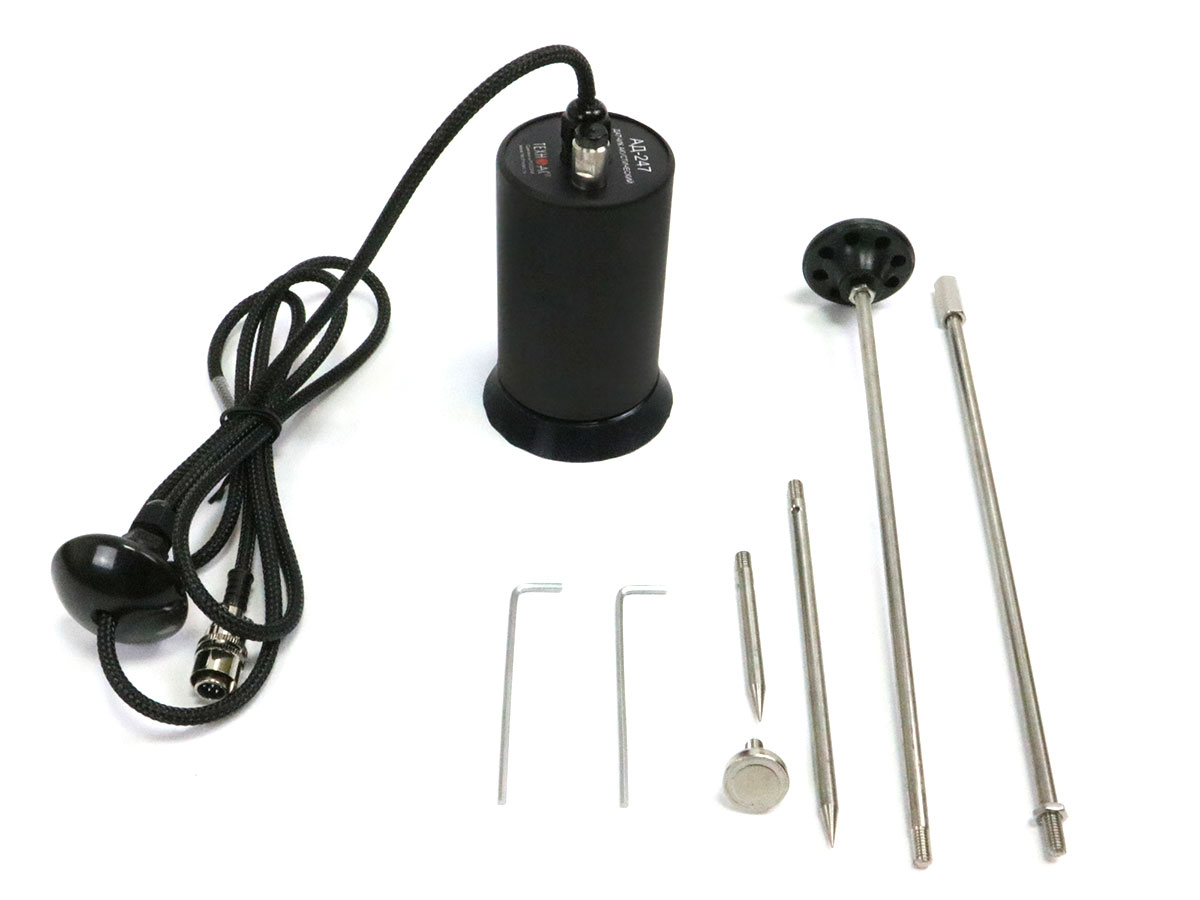

Датчик акустический "АД-240"



Параметр

Значение

Габаритные размеры прибора, не более, мм

60х130

Масса, не более, кг

0,95





Индукционная антенна "ИЭМ-301.3"



Параметр

Значение

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный





Состав трассопоискового комплекта Атлет ТЭК-120А:



Наименование

Количество

1

Трассопоисковый приемник "АП-010М"

1 шт.

2

Датчик электромагнитный "ЭМД-227М"

1 шт.

3

Комплект акустического датчика “АД-240”

1 шт.

4

Генератор "АГ-120Т"

1 шт.

5

Головные телефоны

1 шт.

6

Антенна индукционная "ИЭМ-301.2"

1 шт.

7

Кабель AG120.02.060

1 шт.

8

Кабель АГ120.02.020

1 шт.

9

Кабель АГ120.02.030

1 шт.

10

Кабель АГ105.02.020

1 шт.

11

Контакт магнитный АГ120.02.090

2 шт.

12

Штырь заземления АГ110.02.004

2 шт.

13

Батарейка R14

6 шт.

14

Сумка для генератора "АГ-120Т"
Чехол 53181

1 шт.

15

Сумка для приемника "АП-010М"
Чехол 53108

1 шт.

16

Сумка для батарейного отсека приемника
Чехол 53113

1 шт.

17

Сумка для антенны "ИЭМ-301.2"
Чехол 53107

1 шт.

18

Сумка для "ЭМД-227М"
Чехол 53186

1 шт.

19

Сумка для комплекта
Чехол 53183

1 шт.

20

Руководство пользователя "Генератор АГ-120Т"

1 шт.

21

Руководство по эксплуатации. Паспорт

1 шт.
