Аппаратура нахождения повреждений изоляции АНПИ

  • Аппаратура нахождения повреждений изоляции АНПИ

    /images/all/3/636/big/img_5.jpg

    jijijij

    Аппаратура нахождения повреждений изоляции АНПИ

ЦЕНА: 68 640 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Квазар


Страна производитель: Россия Россия
Артикул: 00074
Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 1.58MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Аппаратура нахождения повреждений изоляции АНПИ



Тип оборудования: Аппаратура нахождения повреждений изоляции
Производитель: Россия

Серия: АНПИ
Модель:
АНПИ
Описание:
АППАРАТУРА НАХОЖДЕНИЯ ПОВРЕЖДЕНИЯ ИЗОЛЯЦИИ ПОДЗЕМНЫХ ТРУБОПРОВОДОВ АНПИ



Сертификаты на аппаратуру нахождения повреждений изоляции АНПИ:

- Сертификат соответствия аппаратуры АНПИ



Гарантия на аппаратуру нахождения повреждений изоляции АНПИ: 12 месяцев



Назначение аппаратуры нахождения повреждений изоляции АНПИ



Аппаратура АНПИ предназначена для нахождения бесконтактным и контактным способом мест сквозных повреждений в изоляционном покрытии строящихся и эксплуатируемых металлических трубопроводов, уложенных под различными видами дорожных покрытий, без вскрытия грунта, для определения бесконтактным способом месторасположения и глубины заложения трубопровода, а также для определения месторасположения силовых электрических кабелей под нагрузкой. Условия эксплуатации аппаратуры в части воздействия климатических факторов при температурах от минус 10 до плюс 35 °С и относительной влажности не более 80% при 20 °С.



Технические характеристикиаппаратуры нахождения повреждений изоляции АНПИ:



Генератор АНПИ



1. Частота сигнала на выходе генератора, Гц 2000±0,5.
2. Генератор обеспечивает модуляцию напряжения сигнальной частоты импульсами с периодом 1±0,01 с. Длительность импульса генерации напряжения сигнальной частоты составляет 500±1 мс.
3. Номинальная импульсная мощность (в фазе генерации напряжения) на нагрузке генератора при напряжении питания 12В, Вт, не менее 50.
4. Выходное напряжение генератора регулируется от 5В (не более) до 150В (не менее) ступенями с дискретностью не более 6дБ.
5. Генератор может длительно работать на омическую нагрузку сопротивлением от нуля (короткое замыкание) до бесконечности (холостой ход).
6. Напряжение питания генератора, В 10 – 15.
7. Габаритные размеры генератора, мм, не более 140х80х200.
8. Масса генератора, кг, не более 1.



Приемник АНПИ



1. Центральная рабочая частота селективного усилителя приемника в режиме «Фильтр», Гц 2000±50.
2. Полоса пропускания приемника по уровню -3дБ в режиме «Фильтр», Гц, не более 66.
3. Чувствительность приемника при отношении сигнал/шум на входе не менее 10 дБ, мкВ, не хуже 20.
4. Входное сопротивление усилителя приемника на гнездах «Вход», МОм, не менее 6.
5. Динамический диапазон приемника при полном отклонении стрелки шкального прибора дБ, не менее 100.
6. Номинальное напряжение питания приемника (три элемента типа «316» или «АА»), В от 3,3 до 5.
7. Потребляемый приемником ток, мА, не более 10.
8. Габаритные размеры приемника, мм 200х127х100.
9. Масса приемника, кг, не более 1,5.

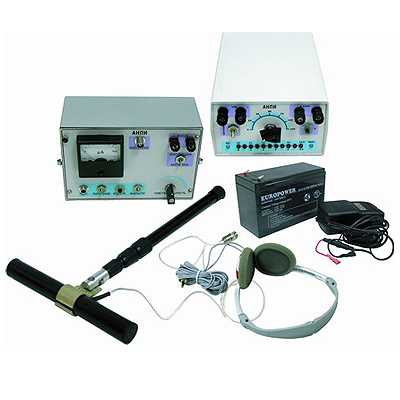

Аппаратура нахождения повреждения изоляции подземных газопроводов АНПИ, комплект поставки



В состав аппаратуры нахождения повреждения изоляции подземных газопроводов АНПИ и комплект поставки входят:



Сборочные единицы:

Штук

генератор АНПИ

1

приемник АНПИ

1

контур поисковый с телескопической ручкой

1

пластина потенциалосъемная

1

телефон электромагнитный

1

штырь (экранированный)

1

штырь (заземляющий)

2

контакт магнитный

1

провода соединительные:



кабель генератора

1

генератор- заземлитель

1

генератор- трубопровод

1

приемник- заземлитель

1

приемник- заземлитель экранированный

1

аккумулятор 6МТС-9 (EV9-2)

1

зарядное устройство

1

футляр

1
