Трассоискатель ИКкт-300 (ИК-300)

  • Трассоискатель (кабелеискатель) ИКкт-300 (ИК-300)

    /images/all/3/654/big/img_5.jpg

    jijijij

    Трассоискатель ИКкт-300 (ИК-300)

ЦЕНА: 45 198 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Квазар


Страна производитель: Россия Россия
Артикул: 00076
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Трассоискатель ИКкт-300



Тип оборудования: течеискатель, трассоискатель
Страна производитель: Россия
Серия: ИКкт
Модель: ИКкт-300, ИК-300
Описание: трассокабелеискатель

Гарантия на трассоискатель ИКкт-300: 12 месяцев



Трассоискатель ИКкт-300 соответствует ТУ 4276-003-12719185-2008.



Трассотечепоисковый комплект ИККТ-300 - надежный прибор для поиска повреждений и трассировки кабелей и трубопроводов по доступной цене.



Назначение трассоискателя ИКкт-300:



Комплект трассопоисковый предназначен для:



  • Определения местоположения кабеля, трубопровода
  • Обследования участков местности перед проведением земляных работ
  • Определение мест повреждения кабеля
  • Определение глубины залегания.



Трассоискатель ИКкт-300 обладает следующими преимуществами:



  • Определение глубины залегания кабельных линий, трубопроводов до 10м
  • Обследование трассы на удаление от генератора до 10 км
  • Возможность бесконтактного подключения генератора через индукционную рамку (контур)
  • Возможна работа генератора на короткое замыкание
  • Подземные коммуникации (кабели, трубы) определяются и без применения генератора, так как приемник хорошо принимает сигналы частотой 50 Гц



Основные технические данные трассоискателя ИКкт-300



1.Дальность обследования до 10 км
Погрешность определения места расположения дефекта в изоляционном покрытии, не более 3%
3. Габаритные размеры 200х380х470мм
4. Масса трассодефектоискателя 6,2 кг



Устройство «ИКкт-300» состоит из генератора и приемника.



Основные технические данные генератора



Питание генератора осуществляется от сети переменного тока напряжением 220±20В частотой 50 - 60Гц.
Выходное напряжение на нагрузке 10 Ом составляет не менее 20 В.
Максимальный ток в нагрузке устанавливается вручную в диапазоне от 0.15 А до 15 А(не менее).
Выходное напряжение генератора представляет собой разнополярные прямоугольные импульсы. Частота первой гармоники тока генератора имеет два значения
- фиксированная частота 1000±3 Гц,
- регулируемая частота в диапазоне от 950 Гц до 1100 Гц (не менее).
Генератор обеспечивает модуляцию сигнальной частоты импульсами низкой частоты с периодом 1±0.2 сек. Заполнение модулирующих импульсов напряжением сигнальной частоты может плавно регулироваться в диапазоне от 5% до 95% (не менее).
Генератор может работать на омическую нагрузку сопротивлением от нуля (короткое замыкание) до бесконечности (холостой ход).
Габаритные корпуса генератора размеры, мм, 260*200*70 (не более).
Масса генератора 1кг (не более).
Генератор сохраняет работоспособность при воздействии рабочих температур и относительной влажности от минус 20° С до 40° С 98% при 20°С.



Технические данные приемника



Напряжение питания:
- приемника от элемента типа "Крона" от 7 до 10 В.
Средний ток потребления приемника , не более, мА: 3,0
Габаритные размеры приемника , мм, не более: 190х135х60
Масса приемника, кг, не более: 0.6;
Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, мкВ, не менее
- в пассивном режиме 100;
- в активном режиме 50.
Центральная частота полосы пропускания приемника в активном режиме, Гц, 1000 ± 10.
Ширина полосы пропускания приемника на уровне 0.7 от максимального в активном режиме относительно центральной частоты, Гц, не более 70.
Центральная частота полосы пропускания приемника в пассивном режиме, Гц 100 ± 1.
Ширина полосы пропускания приемника на уровне 0.7 в пассивном режиме относительно центральной частоты Гц, не более 5,0
Коэффициент подавления промышленных помех частоты 50 Гц в активном режиме, дБ,не менее 70 .
Время непрерывной работы от свежего комплекта элементов питания при нормальных климатических условиях, часов, не менее 8.
Дальность обследования трассы, км до 10 км
Погрешность определения планового положения одиночной трассы на глубине залегания 5 м, см +10
Глубина обнаружения трассы, м до 10
Погрешность определения высотного положения
одиночной трассы, % ±10
Рабочие условия эксплуатации:
- температура окружающего воздуха, С от минус 20 до плюс 45
- относительная влажность, % не более 80 при Т = 35С
- атмосферное давление, кПа от 86 до 106

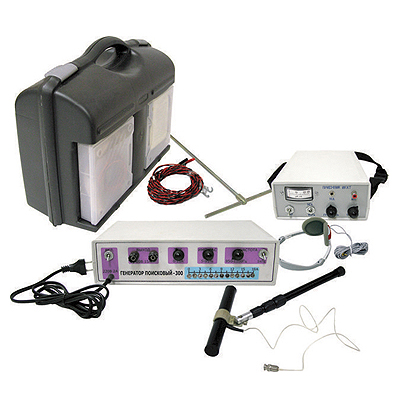

Коплект поставки трассоискателя ИКкт-300:



Наименование Количество
Приемник ИКкт 1
Генератор ГП-300 1
Антенна с телескопической ручкой
Телефон головной 1
Штырь заземления 2
Жгут аккумуляторный 1
Провод 1 1
Провод 2 1
Паспорт 1
Отвертка 1
Рамка магнитная 1
Преобразователь напряжения 12В/220В* 1
Футляр 1



*поставляется по дополнительному заказу



Цены на трассоискатели можно посмотреть и сравнить у нас на сайте.
