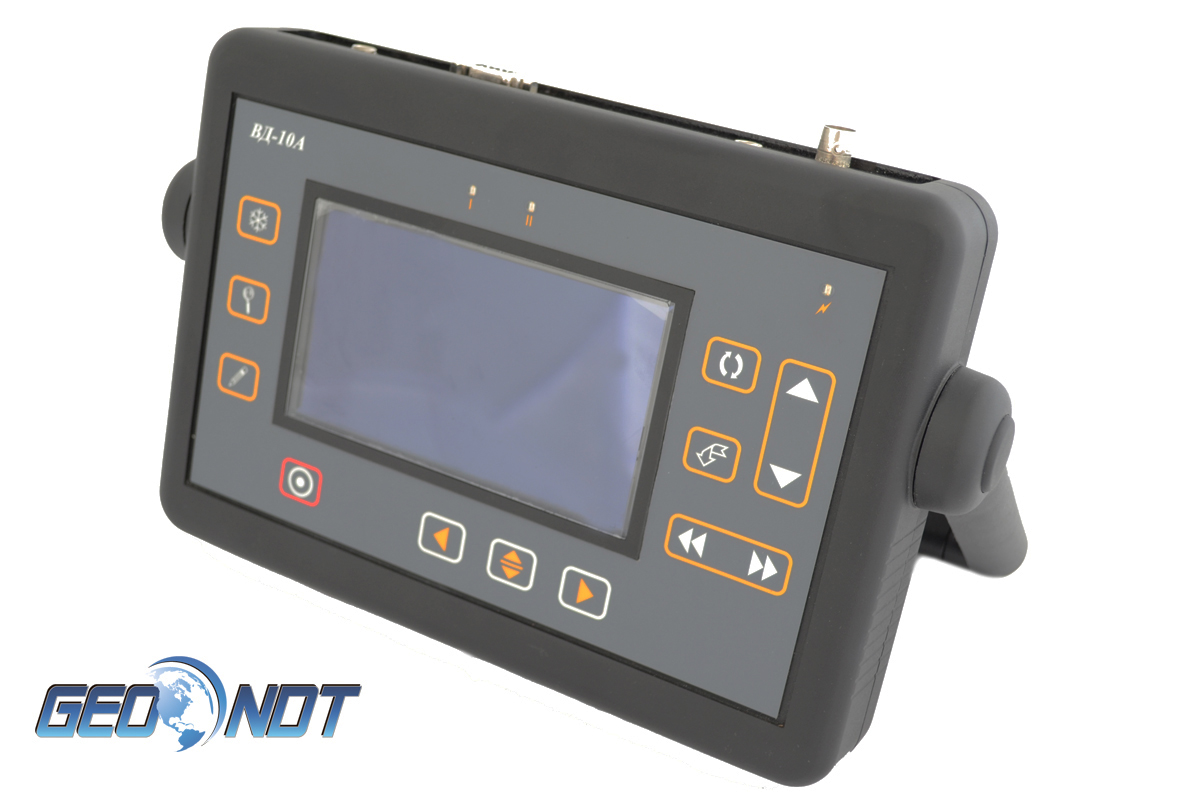

Автогенераторный вихретоковый дефектоскоп ВД-10А

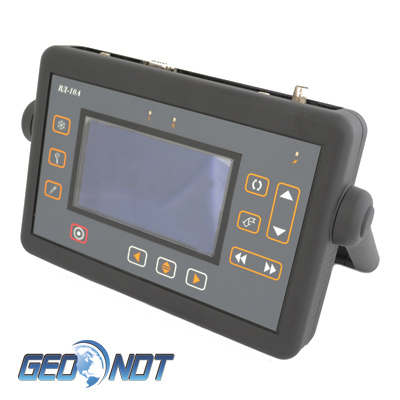

  • Вихретоковый дефектоскоп ВД-10А

    /images/all/3/1108/big/img_5.jpg

    jijijij

    Автогенераторный вихретоковый дефектоскоп ВД-10А

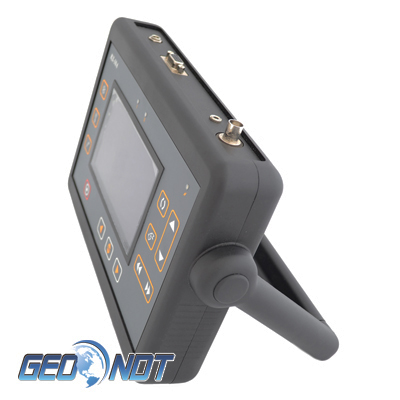

  • ВД-10А

    /images/all/3/1108/big/img_14.jpg

    ВД-10А

    ВД-10А

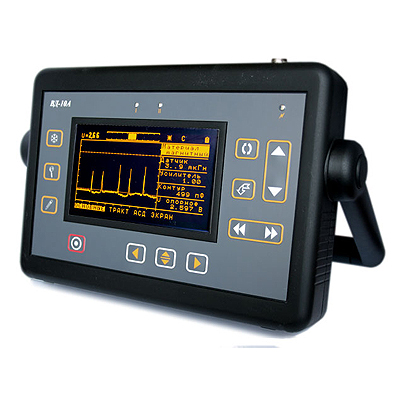

  • Дефектоскоп ВД-10А

    /images/all/3/1108/big/img_16.jpg

    1

    Дефектоскоп ВД-10А

снят с производства
ЗАМЕНА: ВЕКТОР-40

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Кропус


Страна производитель: Россия Россия
Артикул: 63300, 63350
Бесплатная доставка
Гарантия: 3 года
Руководство по эксплуатации: Скачать (PDF, 7.59MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Магнитно-вихретоковый дефектоскоп ВИД-345

Автогенераторный вихретоковый дефектоскоп ВД-10А.



Тип оборудования: вихретоковый дефектоскоп, дефектоскоп вихретоковый, автогенераторный дефектоскоп, прибор для поиска трещин в металле, измеритель электрической проводимости

Производитель: Россия

Серия: ВД

Модель: ВД-10А



Описание: Многофункциональный вихретоковый прибор для обнаружения поверхностных и подповерхностных трещин, дефектов  и измерения электрической проводимости.

Гарантия на вихретоковый дефектоскоп ВД-10А: 3 года.



Назначение вихретокового дефектоскопа ВД-10А:



Дефектоскоп вихретоковый ВД-10А, в дальнейшем - дефектоскоп, предназначен для оперативного контроля металлических деталей из ферромагнитных и неферромагнитных сплавов (в том числе деталей авиационной техники в условиях её эксплуатации и ремонта) на наличие поверхностных трещин.



Новый вихретоковый дефектоскоп ВД-10А выявляет поверхностные и подповерхностные дефекты в различных деталях сложной конфигурации из титана, стали, алюминия, магния и других материалов.



Контроль деталей прибором ВД-10А возможен также при наличии на них защитных непроводящих покрытий.



С дефектоскопом могут использоваться накладные вихретоковые параметрические преобразователи, работающие на частотах от 0,8 до 2 МГц.



Чувствительность контроля определяется используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов, а также электропроводностью и другими физическими характеристиками контролируемого материала.



Дефектоскоп ВД-10А может применяться в машиностроении, энергетике, металлургической промышленности, на авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования.



Вихретоковый дефектоскоп ВД-10А должен эксплуатироваться при температуре окружающего воздуха от минус 20 до 55 °С, верхнее значение относительной влажности 80 % при 35 °С (группа исполнения В4 ГОСТ 12997).



Пример записи наименования и условного обозначения дефектоскопов при заказе и в документации продукции, в которой они могут быть применены:

Дефектоскоп вихретоковый ВД-10А ТУ 4276-020-33044610-10.



Широкий диапазон и уникальный алгоритм быстрой автоматической настройки позволяют обеспечивать контроль различных изделий одним преобразователем. Специальная функция имитатора дефекта позволяет проводить контроль без настройки на образце.



Легкий вес, широкий температурный диапазон, простота настройки и надежность - гарантия удобного и достоверного контроля в любых условиях эксплуатации.



Вихретоковый дефектоскоп ВД-10А успешно прошел испытания в военной авиации РФ в суровых температурных условиях и рекомендован для контроля деталей авиационной техники.



Дефектоскоп вихретоковый ВД-10А отличается предельной простотой в эксплуатации. Автогенераторная схема сама автоматически подстраивает параметры резонансного контура при установке на бездефектный участок контролируемого изделия, обеспечивая максимальную чувствительность к дефектам сплошности материала. При этом направление графика на экране при появлении дефекта и при увеличении зазора взаимно противоположно и позволяет легко идентифицировать истинный дефект.



Специальная функция имитатора дефекта позволяет проверить чувствительности настроенного дефектоскопа с помощью имитации наличия протяженного дефекта в виде надреза глубиной около 0,5 мм.



При этом глубина реальной протяженной трещины, сигнал от которой близок к сигналу имитатора, меньше, чем глубина имитирующего эту трещину надреза.



Перемещение преобразователя через дефект или продолжительное размещение на дефекте сопровождаются различными показаниями: амплитуда будет скачкообразно уменьшаться, а затем возвращаться к исходному состоянию либо сохраняться в течение всего времени пребывания преобразователя на дефекте.



Отличительные особенности вихретокового дефектоскопа ВД-10А:



  • Автоматическая настройка на контроль различных материалов с одним преобразователем
  • Большой морозоустойчивый ЭЛД экран
  • Простая и понятная организация меню и клавиатуры
  • Статический и динамический режимы работы
  • Возможность подключения различных преобразователей
  • Запоминание большого количества настроек и результатов контроля
  • Порт RS232 для связи с ПК
  • Питание от литий-ионных аккумуляторов
  • Встроенное зарядное устройство



Основные технические характеристики вихретокового дефектоскопа ВД-10А:



Рабочая частота генератора (определяется индуктивностью подключаемого преобразователя): 0,8 ... 2 МГц

Допустимый диапазон индуктивности используемых параметрических преобразователей: 16 - 50 мкГн

Диапазон удельной электрической проводимости контролируемых немагнитных материалов: 0,1 - 60 МСм/м

Режимы работы: статический, динамический

Вид графика на экране прибора: амплитудная развертка

Распознавание отрыва преобразователя от поверхности: да

Минимальная протяженность обнаруживаемых дефектов (без покрытия / под покрытием толщиной 0,5 мм): 2 мм / 5 мм

Минимальная глубина обнаруживаемых на плоских участках деталей трещин вдали от края (при отсутствии покрытий / с покрытием толщиной 0,5мм) в деталях:

-из магниевых, алюминиевых и медных сплавов - 200 мкм / 500 мкм;

- из жаропрочных и титановых сплавов - 500 мкм / 1000 мкм;

- из сталей типа 30ХГСНА - 200 мкм / 500мкм.

Минимальное раскрытие трещины: 1 мкм

Дисплей: ЭЛД с регулируемой яркостью, 110 х 65 мм; 240 х 128 точек

Память: 100 настроек, 750 результатов измерения

Типы используемых преобразователей: параметрические

Разъем для преобразователей: СР50 (BNC)

Интерфейс: RS232

Питание: 15V DC, 1.5А

Аккумуляторы: Встроенный Li-Ion аккумулятор 10,8 В / 4000 мА/ч

Время автономной работы: 8 часов

Диапазон рабочих температур: -20 до +55 С

Размер электронного блока (В x Ш x Д): 170 мм x 250 мм x 50 мм

Вес с элементами питания: 1,4 кг



Принцип работы дефектоскопа вихретокового ВД-10А



Дефектоскоп ВД-10А является автогенераторным прибором. Чувствительный элемент - параметрический преобразователь (однообмоточная катушка индуктивности на ферритовом сердечнике) - является составной частью резонансного контура автогенератора. Параметры преобразователя (активное сопротивление и индуктивность) определяют режим работы автогенератора, а, следовательно, частоту и амплитуду напряжения на его выходе. Изменения частоты и амплитуды генерируемого напряжения используется в целях обнаружения поверхностных дефектов сплошности в электропроводящих материалах.



Сущность процесса контроля деталей автогенераторным дефектоскопом ВД-10А состоит в следующем:



1. До начала контроля преобразователь размещается на бездефектном участке детали и автогенератор дефектоскопа настраивается в рабочий режим.

Примечание - Под рабочим режимом подразумевается такой режим работы автогенератора, при котором обеспечивается максимальная чувствительность к дефектам сплошности материала, но при этом направление изменения выходных параметров автогенератора от несплошности и от увеличения зазора противоположны.



2. Полученные при настройке дефектоскопа значения частоты и (или) амплитуды выходного напряжения автогенератора запоминаются как исходная точка отсчета;



3. В процессе контроля преобразователь перемещается по всей поверхности проверяемого участка детали. При этом регистрируются изменения параметров выходного напряжения автогенератора. Фактически, в ходе контроля происходит сравнение свойств материала под преобразователем со свойствами материала в том месте детали, где была выполнена настройка дефектоскопа.



Комплекты поставки вихретокового дефектоскопа ВД-10А



  • Электронный блок дефектоскопа ВД-10А
  • Блок питания / зарядное устройство
  • Встроенный Li-Ion аккумулятор
  • Держатель для преобразователей с кабелем - 1шт.
  • Преобразователь - 2шт.
  • Образец для поверки работоспособности- 1шт.
  • Кабель RS232 для подключения ПК
  • Программное обеспечение для ПК
  • Руководство по эксплуатации
  • Кейс для переноски



ПРИМЕЧАНИЕ. По дополнительному заказу потребителей, в комплект поставки дефектоскопа ВД-10А могут включаться дополнительные преобразователи вместе с комплектом эксплуатационной документации, образцы СОП и т.п.



Посмотреть другие вихретоковые дефектоскопы:

- Магнитно-вихретоковый дефектоскоп ВИД-345

- Вихретоковый дефектоскоп ВД-70

- Вихретоковый дефектоскоп Константа ВД1

- Вихретоковый дефектоскоп ВД3-71

- Вихретоковый дефектоскоп ОКО-01

- Вихретоковый дефектоскоп

Введите число *


Введите число *
Сертификаты

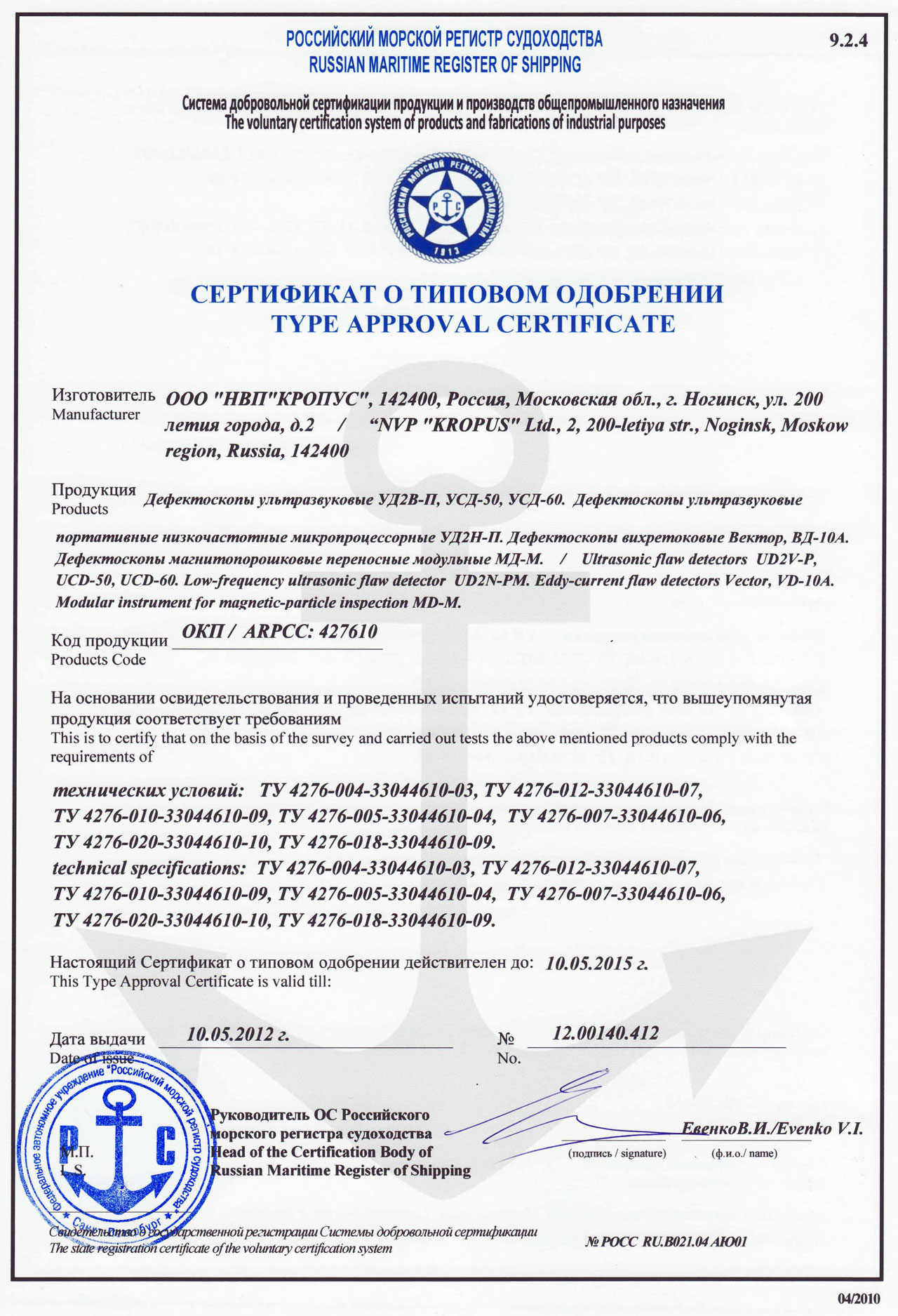

Сертификат соответствия Российского Морского Регистра
