Ультразвуковой тестер МХ01-УЗT-1

  • Ультразвуковой тестер МХ01-УЗT-1

    /images/all/3/1523/big/img_5.jpg

    jijijij

    Ультразвуковой тестер МХ01-УЗT-1

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Луч


Страна производитель: Россия Россия

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем дефектоскопы по всей России курьерскими службами и транспортными компаниями!

Ультразвуковой тестер МХ01-УЗT-1

Прибор снят с производства. Вместо него выпускается новая модель МХ02-УЗT-1

Тип оборудования: тестер ультразвуковой

Производитель дефектоскопов: Россия
Серия: МХ01-УЗT
Модель: МХ01-УЗT-1

Описание: прибор для поверки ультразвуковых дефектоскопов-тестеров ультразвуковой

Гарантия на ультразвуковой прибор МХ01-УЗT-1: 12 месяцев.

Сертификаты на ультразвуковой тестер МХ01-УЗT-1:

  • Сертификат Реестра средств измерений Госстандарта РФ (срок действия истек);

Назначение УЗ тестера МХ01-УЗT-1:

Ультразвуковой тестер МХ01-УЗT-1 предназначен для регулировки, ремонта и поверки ультразвуковых дефектоскопов отечественного и зарубежного производства в соответствии с требованиями ГОСТ 23667-85 (Ультразвуковые дефектоскопы. Методы и средства поверки).

Тестер состоит из импульсного генератора фиксированных частот : 0,625; 1.25; 1.8; 2.5; 5.0 и 10.0 МГц, устройства задержки радиоимпульса, генератора импульсов синхронизации и аттенюатора 0 - 101 дБ с дискретностью отсчета 0,1 дБ, что позволяет упростить схему измерений и значительно удешевить стоимость оборудования, необходимого для организации поверки (например, из поверочной схемы дефектоскопа УД2-12 исключаются селектор СЕ - 33, магазин затухания МЗ-50-2, генераторы Г5-54 и Г4-102, а также фильтры RLC). Предусмотрена возможность изменения режима работы тестера: получение радиочастотных импульсов фиксированной длительности , изменяемой длительности, а также непрерывной частоты. При необходимости работы на других частотах и для плавного изменения частоты генерации ,предусмотрена возможность подключения внешнего генератора с максимальной амплитудой сигнала до 3 В.

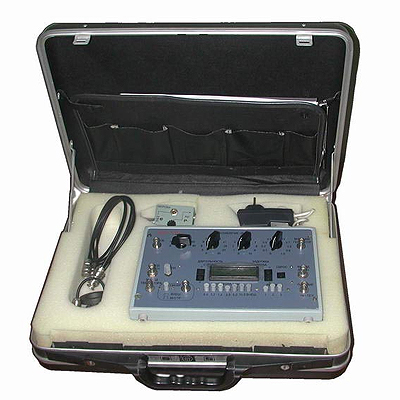

Ультразвуковой тестер МХ01-УЗT-1 позволяет измерять следующие параметры электронных блоков ультразвуковых дефектоскопов: максимальную чувствительность и нелинейность амплитудной характеристики приёмника; погрешность измерительного аттенюатора; погрешность измерения отношения амплитуд сигналов на входе приемника; погрешность настройки и чувствительность порогового индикатора; уровень отсечки помех; динамический диапазон приёмного тракта, а при дополнительном подключении частотомера Ч3-34 v глубину, длительность и задержку ВРЧ (временной регулировки чувствительности); погрешность глубиномерного устройства; диапазон скоростей ультразвука контролируемых материалов. Питание тестера осуществляется от источника постоянного тока напряжением 8-12 В, или от выносного блока питания от сети 220 В. Тестер поставляется в укладочном чемодане типа "дипломат". В комплект поставки входят тестер, сетевой блок питания, соединительные кабели.

Прибор МХ01-УЗT-1 сертифицирован Госстандартами России, Украины и Молдовы.

Технические характеристики

Фиксированные частоты 0.625; 1.25; 1.8; 2.5; 5.0; и 10.0 МГц
Диапазон частот, воспроизводимых тестером от внешнего генератора 0.1 - 15.0 МГц
Длительность фиксированных импульсов 4±1 периода установленной частоты генератора
Длительность регулируемых импульсов 0,5 - 80 мкс
Длительность задержки импульсов 2,0 - 2000 мкс
Амплитуда сигнала на выходе тестера на нагрузке 50 Ом 2,0±0,3 B
Амплитуда синхроимпульса, вырабатываемого тестером
4,5 В длительность - 1 мкс, полярность - положительная
Амплитуда внешнего запуска тестера 3,5 В, длительность - не менее 1 мкс, полярность - положительная и отрицательная
Амплитуда импульса задержки 4,5 В , длительность 8 мкс, полярность - отрицательная
Диапазон затухания аттенюатора 0 - 101 дБ
Декады 10 х 0,1 дБ, 10 х 1 дБ, 10 х 3 дБ, 6 х 10 дБ
Дискретность отсчета 0,1 дБ
Погрешность установки затухания по ГОСТ 23 667-85
Диапазон частот аттенюатора 0,1 - 15 МГц
Входное и выходное сопротивление аттенюатора 50 Ом
Потребляемая мощность от сети 220 В не более 5 Вт
Масса тестера в комплекте не более 7 кг

*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.

Комплект поставки прибора:

  • Ультразвуковой тестер МХ01-УЗТ-1 - 1 шт.
  • Нагрузка регулируемая - 1 шт.
  • Кабели соединительные в/ч - 4 шт.
  • Тройник в/ч - 1 шт.
  • Блок питания - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Чемодан укладочный - 1 шт.

Дополнительную информацию об ультразвуковом тестере МХ01-УЗT-1 можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Введите число *
Спрашивает: Мария:

подскажите стоимость ультразвукового тестера для поверки электронных блоков импульсных ультразвуковых дефектоскопов есть ли такие, которые удовлетворяют следующим условиям?: Рабочие частоты внутреннего генератора 0,625; 1,25; 1,8; 2,5; 5,0; 10,0 МГц Диапазон частот, воспроизводимых от внешнего генератора от 0,2 до 15,0 МГц Амплитуда выходного сигнала 2 В Длительность фиксированных радиоимпульсов от 3 до 5 периодов установленной частоты Длительность регулируемых радиоимпульсов от 0,5 до 80 мкс Диапазон задержки радиоимпульсов от 2 до 2000 мкс Диапазон ослабления аттенюатора от 0 до 101 дБ Дискретность отсчета аттенюатора 0,1 дБ Погрешность ослабления аттенюатора ± (0,1 + 0,0075 N) дБ Входное и выходное сопротивление аттенюатора 50 Ом Электрическое питание сеть переменного тока 220 В 50 Гц Диапазон рабочих температур от – 10 до + 35 °С Габаритные размеры не более 320x180x110 мм Масса не более 4 кг

Отвечает: Александр:

Мария, пришлите пожалуйста Ваши реквизиты и контакты для обратной связи, чтобы мы выставили коммерческое предложение на подходящие под Ваши требования ультразвуковые тестеры.


Введите число *
Сертификаты

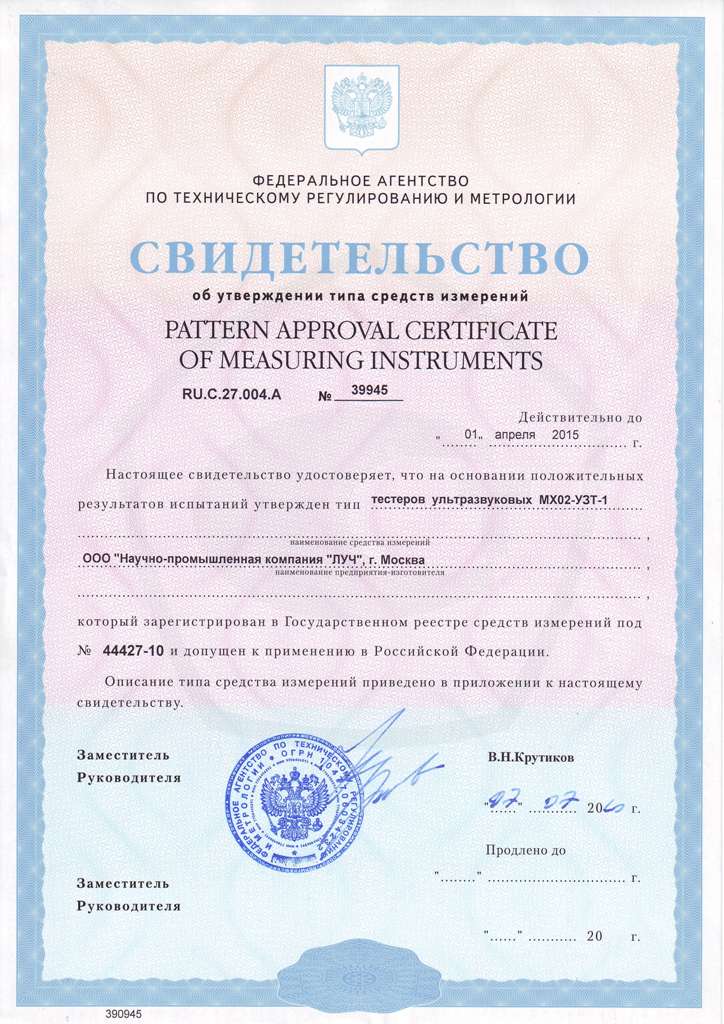

Свидетельство об утверждении типа средств измерения
