Акустический модуль Трак

  • /images/all/3/1663/big/img_5.jpg

    jijijij

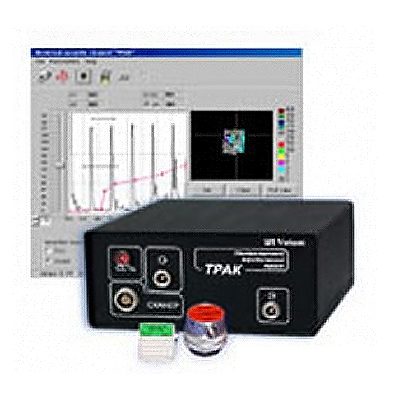

    Акустический модуль Трак

ЦЕНА: 79 613 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Техновотум (Votum)


Страна производитель: Россия Россия

Гарантия: 1,5 года
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Калинчев Олег
Менеджер по направлению Техновотум (Votum)
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Skype: oleg_kalinchev

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем дефектоскопы по всей России курьерскими службами и транспортными компаниями.

Тип оборудования: ультразвуковой дефектоскоп, структуроскоп, толщиномер

Производитель: Россия

Модель: Трак

Описание: акустический прибор для поиска внутренних дефектов

Гарантия на модуль ТРАК: 18 месяцев



Акустический модуль ТРАК является автономной ультразвуковой приставкой, работающей совместно с управляющим PC, в которой сосредоточен весь вычислительный ресурс. Непосредственно в модуле ТРАК реализован только программно-управляемый приемник, генератор и обменный буфер (т.е. акустический тракт).

На управляющей PC, при помощи прикладного ПО (поставляемого в комплекте) оператор формирует необходимые параметры контроля и производит настройку акустического тракта: по частоте, амплитуде и форме зондирующего сигнала.

Затем подготовленные данные передаются в "ТРАК" в виде алгоритмической инструкции по контролю, или набора инструкций. В этом смысле, "ТРАК" является универсальным акустическим прибором НК, который позволяет создавать собственные типы ультразвуковых приборов: Дефектоскопы, Структуроскопы или Толщиномеры, реализуя известные методы УЗ контроля:

  • Эхо;
  • Эхо-теневой;
  • Эхо-зеркальный;
  • Теневой;
  • Зеркально-теневой;
  • Резонансный и др.



Наличие документированного протокола взаимодействия с PC предоставляет пользователю возможность разрабатывать собственные приложения и методики контроля.

"ТРАК" позволяет использовать любые типы преобразователей: раздельно-совмещенные, совмещенные, со встроенными катушками индуктивности и без них.



Благодаря возможности гибкой настройки параметров зондирующего импульса и приемника, "ТРАК" обладает уникальными возможностями для применения в научно-исследовательских работах при исследовании характеристик сигналов, ПЭП, акустических свойств материалов и разработке специализированных методик контроля.

Для управления внешним технологическим оборудованием на переднюю панель прибора выведен разъем с сигналами TTL-уровня.

Совместно с "ТРАКом" используется "Слайдер М1" - механическая система двухмерной привязки координат (специализированное координатное устройство), предназначенное для автоматического определения координат деффектной области (X,Y).



Основные области применения:

  • УЗ звукография, УЗ структурометрия, УЗ тензометрия
  • Научно-исследовательские работы
  • Разработка методик неразрушающего контроля
  • Учебный процесс



''ТРАК'' Акустический модуль имеет следующие функциональные особенности:

Синтезатор зондирующего импульса:

  • Программно изменяемая амплитуда зондирующего импульса;
  • Программно синтезируемая частота зондирующего импульса;
  • Управляемый электрический демпфер выходного каскада.



Приемник:

  • Программно изменяемая длительность и задержка зоны контроля (включая возможность начала сбора данных, до возбуждения зондирующего импульса);
  • Программно изменяемая кривая ВРЧ до 256 точек;
  • АЦП 12 разрядов 40 МГц;
  • Измерение входных сигналов в широком динамическом диапазоне.



Координатное устройство:

  • Двухмерное акустическое координатное устройство для отслеживания положения ПЭП на объекте контроля с точностью до 0.5 мм.



Программное обеспечение:

  • Управление параметрами генератора и приемника;
  • Управление параметрами развертки и отображения информации;
  • Отображение радио или видеосигнала;
  • Управление параметрами двух независимых стробов;
  • Отображение параметров сигналов (амплитуды и времени распространения), превышающих стробы, отношение амплитуд и временной интервал между ними;
  • Определение координат дефекта;
  • Накопление, обработка и визуализация информации о различии акустических свойств в объеме материала, на том участке объекта контроля, который покрывается координатным устройством;
  • Взаимодействие с управляющим компьютером по протоколу EPP1.9 или USB 1.1.



Технические характеристики акустического модуля ТРАК:

Количество каналов (генератор/приемник) 1
Диапазон синтезируемых частот генератора 1 .. 10МГц
Дискретность синтезатора 25нс
Количество импульсов заполнения 2048 (любой полярности)
Напряжение питания синтезатора 30, 70, 120, 220В
Частота следования зондирующих импульсов 50 .. 400Гц
Зона контроля до 1000мкс
Задержка зоны контроля 51 .. 400мкс
Динамический диапазон приемника 50мкВ .. 50В
Диапазон регулировки ВРЧ 80дБ
Точность измерения временных интервалов не менее 10нс
Количество независимых стробов 2
Габаритные размеры 135x123x68мм
Напряжение питания 12В



*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.



Базовый комплект поставки "Трак":

  • Электронный модуль
  • Сетевой адаптер ~220V/-12V
  • Кабель соединительный ПЭП
  • Кабель интерфейсный РС (Centronics)
  • Преобразователь: П121-2,5-50
  • Программа управления под WINDOWS



Дополнительный комплект поставки:

  • Акустический сканер местоположения ПЕПРС
  • Драйвер для создания собственных приложений (Delphi, C++ и др.)



Примечание: рабочий комплект поставки оговаривается отдельно.

Дополнительную информацию об акустическом модуле можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Введите число *
Спрашивает: Сергей:

интересует дополнительная информация по ТРАК, в частности инструкция по эксплуатации, примеры использования, возможность синхронизации модулей между собой, частота дискретизации, длительность непрерывной записи, возможность использования одного модуля для излучения и приема (или надо два модуля?) и т.п., а также: какие варианты поставки, в т.ч. в комплекте со слайдером м1, цены.
