Ультразвуковой дефектоскоп Пеленг УД3-307ВД

Ультразвуковой дефектоскоп Пеленг УД3-307ВД - дефектоскопы Peleng

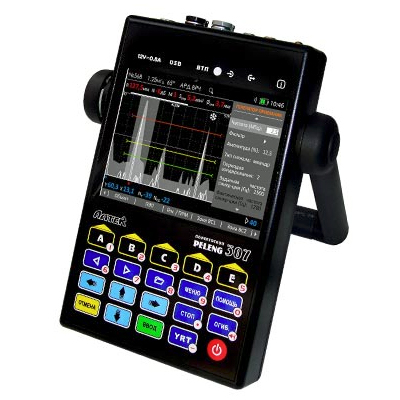

/images/all/3/2626/big/img_5.jpg
jijijij

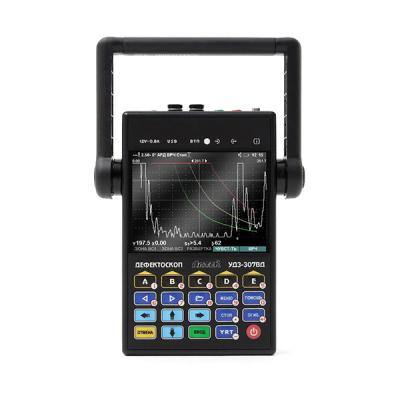

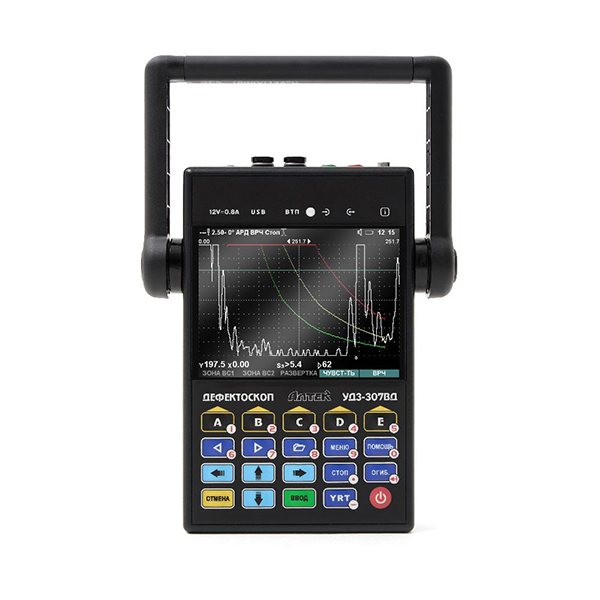

Дефектоскоп Пеленг УД3-307ВД
/images/all/3/2626/big/img_14.jpg
Дефектоскоп Пеленг УД3-307ВД

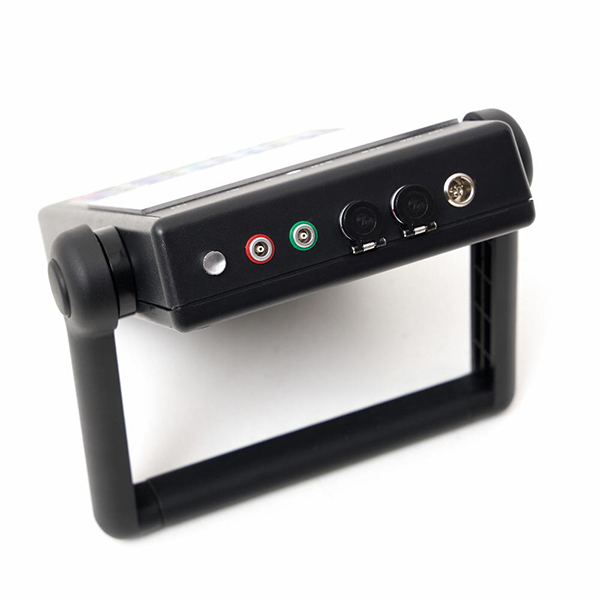

Ультразвуковой дефектоскоп Пеленг УД3-307ВД
/images/all/3/2626/big/img_16.jpg
1

Посмотреть фотографии в высоком разрешении

ЦЕНА: по запросу

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
Алтек

Россия

Артикул: УД3-307ВД

	Гарантия: 3 года

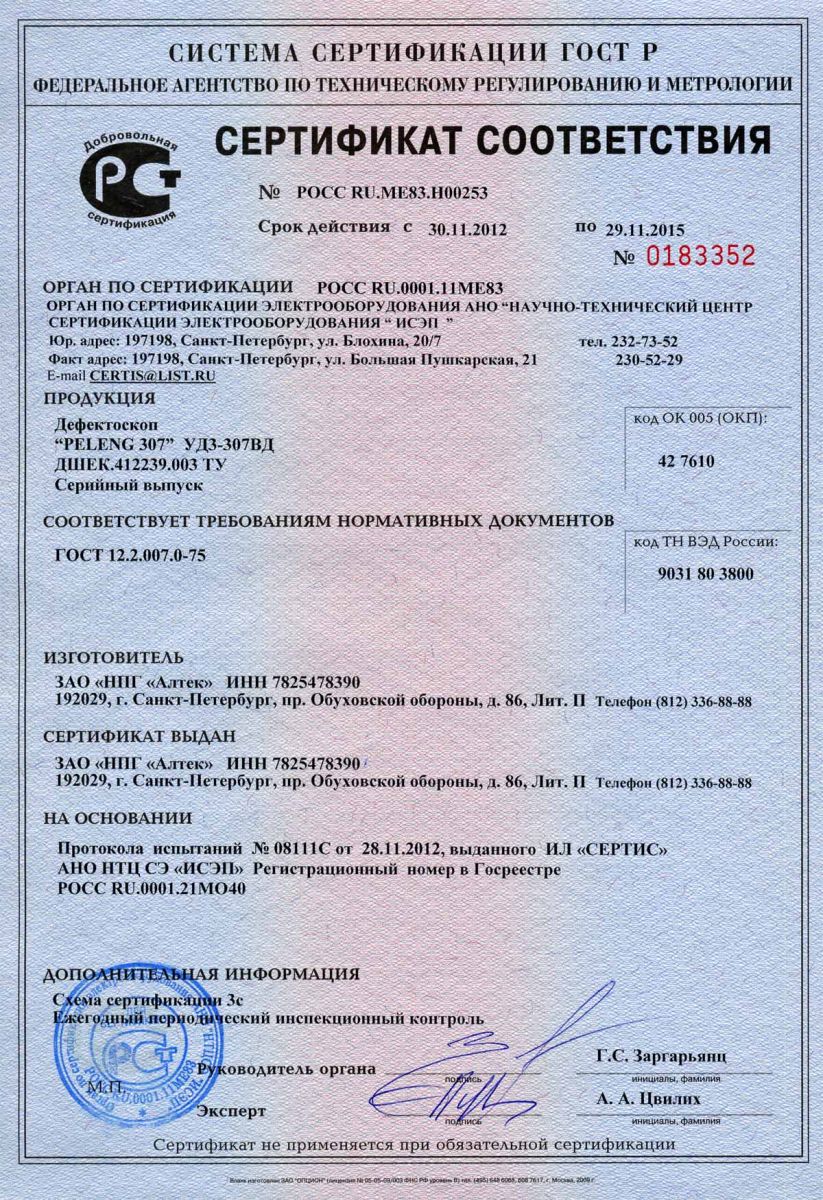

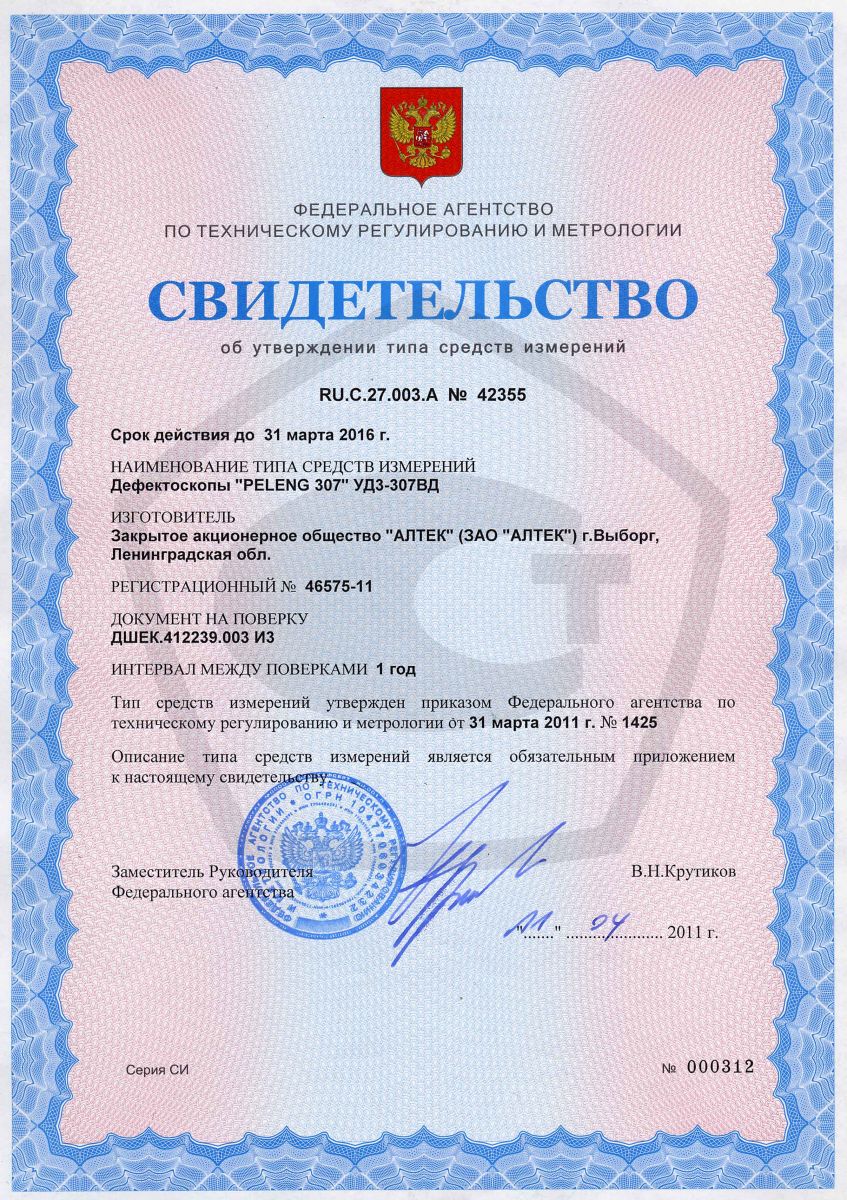

	Внесен в Госреестр СИ. Поверка входит в цену
	Руководство по эксплуатации: Скачать (PDF, 3.85MB)
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС 20%. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОС-ОТВЕТ

Ультразвуковой дефектоскоп Пеленг УД3-307ВД

Дефектоскоп «PELENG-307» УД3-307ВД — это универсальный прибор неразрушающего контроля, основанный на технологиях ультразвуковой и вихретоковой дефектоскопии. Устройство сочетает в себе компактность, малый вес (не более 1,35 кг) и высокую надежность работы в широком диапазоне температур — от -25 °C до +50 °C.

Продуманный интерфейс обеспечивает удобство эксплуатации: цифровая клавиатура и функциональные кнопки, расположенные под экраном по принципу «одна кнопка — одна функция», позволяют быстро выполнять необходимые операции. Прибор поддерживает автоматическое сохранение настроек и протоколов, а также защищает результаты контроля от несанкционированного удаления.

Кроме основной функции дефектоскопии, «PELENG-307» может использоваться в качестве толщиномера.

Версии ультразвуковых дефектоскопов УД3-307 ВД:

-Дефектоскоп PELENG УД3-307ВД без вихретока

Универсальное программное обеспечение
Нефтегазовое программное обеспечение
Судостроительное программное обеспечение
Теплоэнергетическое программное обеспечение
Подъемно-транспортное программное обеспечение

-Дефектоскоп PELENG УД3-307ВД с вихретоком

Универсальное программное обеспечение
Нефтегазовое программное обеспечение
Судостроительное программное обеспечение
Теплоэнергетическое программное обеспечение
Подъемно-транспортное программное обеспечение

Режимы работы дефектоскопа PELENG 307 УД3-307ВД:

-Режим "ультразвуковой дефектоскоп":

диапазон частот 0,4 .. 10 МГц
полная совместимость с отечественными и с зарубежными преобразователями
А-развертка
В-развертка (визуализация контролируемого сечения)
W-развертка (изображение хода лучей с указанием мест расположения дефектов)
автоматическая установка длительности развертки в зависимости от длительности зоны контроля
обобщенные АРД диаграммы (AVG, DGS) (настройка на поиск дефектов заданного эквивалентного размера (по боковому отверстию, донной или фокусирующей поверхности; автоматическое определение эквивалентного размера выявленного дефекта; автоматического расчета временной регулировки чувствительности или криволинейного порога)
индивидуальные АРД диаграммы (AVG, DGS) (для раздельно-совмещенных и прочих преобразователей, для которых нельзя использовать обобщенную АРД-диаграмму)
три уровня чувствительности (поисковый, оценочный, браковочный) на экране выводится как три разноцветных порога
измерение характеристик дефекта в автоматическм или ручном режиме (координаты, условные и эквивалентные размеры)
автоматическая установка скорости ультразвуковых волн в зависимости от угла ввода преобразователя и выбранного материала
автоматическая (по выделенным сигналам) или ручная настройка временной регулировки чувствительности (ВРЧ, TVG). Максимальное количество точек ВРЧ - 64
режим учета кривизны поверхности изделия при расчете координат дефекта
режим оценки затухания
слежение за качеством акустического контакта
двойная зона контроля
настройка глубиномера и чувствительности в полуавтоматическом режиме
возможность просмотра сигнала в непродетектированном виде
корректировка частоты следования зондирующих импульсов (20...5000 Гц)
дополнительные режимы: стоп-кадр и огибающая (активация одной кнопкой)
способность работы с DAC-кривыми
фунция автоматического определения характеристик преобразователя при его касании к специальной контактной поверхности на коммутационной панели дефектоскопа

-Режим "ультразвуковой толщиномер":

точность измерения до 0,01 мм
минимальная толщина измеряемого объекта 0,8 мм
возможность измерения толщины сечения как по первому донному сигналу, так и по двум донным сигналам
способность мерить толщину материала без учета толщины покрытия
А-развертка позволяет производить измерения при загрязненной поверхности
отчеты о измерении толщины выводятся в виде таблицы

-Режим "вихретоковый дефектоскоп":

данный режим используется для поиска поверхностных и приповерхностных дефектов в электропроводящих материалах (сталь, алюминий, титан и т.п.)
Информация о дефектах выводится на экран в виде бегущей развертки или комплексной плоскости
при удалении преобразователя от объекта контроля происходит автоматическая остановка развертки
контроль в динамическом и статическом режимах
незначительное изменение сигнала при изменении наклона преобразователя
специальные насадки для преобразователя сохраненяющие его перпендикулярное положение на криволинейных поверхностях

ИНТЕРФЕЙС:

цифровая клавиатура
расположение функциональных кнопок под экраном
каждая кнопка выполняет одну определенную функцию
автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов
результаты контроля и настройки защищены паролем от случайного удаления

Технические характеристики ультразвукового дефектоскопа УД3-307ВД:

Методы ультразвукового контроля, реализуемые дефектоскопом	эхо, зеркальный зеркально-теневой (ЗТМ)
Методы вихретокового контроля, реализуемые дефектоскопом	фазовый амплитудный
Режимы вихретокового контроля	динамический статический
Количество ультразвуковых каналов	1
Количество вихретоковых каналов	1
Основной индикатор дефектоскопа	цветной TFT экран
Дополнительные индикаторы дефектоскопа	встроенный звуковой индикатор 2 светодиода на панели дефектоскопа светодиод на вихретоковом преобразователе
Номинальное значение частоты УЗК, МГц	0,4; 0,62; 1,25; 1,8; 2,0; 2,5; 5,0; 10,0
Амплитуда электрических колебаний при возбуждении УЗК, В высокой амплитуды низкой амплитуды	120 4.5
Частота следования зондирующих импульсов УЗК, Гц	25 ... 5000
Типы разверток: в режиме ультразвукового контроля в режиме вихретокового контроля	А-развертка W-развертка В-развертка бегущая развертка комплексная плоскость
Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ	0 ... 80
Диапазон регулировки усиления вихретокового канала, отн.ед.	0 ... 80
Дискретность измерения толщины встроенным ультразвуковым толщинометром, мм	0,01
Глубина (амплитуда) ВРЧ, дБ	не более 80
Используемые вихретоковые преобразователи	серии ПН - для магнитных сталей (частота 10...100 кГц) серии ПФ - для немагнитных сталей, титана, алюминия и пр. (частота определяется преобразователем)
Амплитуда сигнала задающего генератора вихретокового канала, В	0,8; 1,5; 3,4; 8,3
Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 0⁰, мм	1 ... 32221
Длительность А-развертки, мкс: минимальная максимальная	1,33 10992
Диапазон измерения глубины трещин в режиме вихретокового контроля, мм	0,1 ... 9,9
Диапазон измерения толщины (для изделий из стали), мм	3...5000

Диапазон рабочих температур окружающего воздуха, ⁰С	-25...+50
Габаритные размеры, мм, не более:	140x220x42

*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.

Ультразвуковой дефектоскоп Пеленг УД3-307ВД

Кроме основной функции дефектоскопии, «PELENG-307» может использоваться в качестве толщиномера.

Версии ультразвуковых дефектоскопов УД3-307 ВД:

-Дефектоскоп PELENG УД3-307ВД без вихретока

Универсальное программное обеспечение
Нефтегазовое программное обеспечение
Судостроительное программное обеспечение
Теплоэнергетическое программное обеспечение
Подъемно-транспортное программное обеспечение

-Дефектоскоп PELENG УД3-307ВД с вихретоком

Универсальное программное обеспечение
Нефтегазовое программное обеспечение
Судостроительное программное обеспечение
Теплоэнергетическое программное обеспечение
Подъемно-транспортное программное обеспечение

Режимы работы дефектоскопа PELENG 307 УД3-307ВД:

-Режим "ультразвуковой дефектоскоп":

диапазон частот 0,4 .. 10 МГц
полная совместимость с отечественными и с зарубежными преобразователями
А-развертка
В-развертка (визуализация контролируемого сечения)
W-развертка (изображение хода лучей с указанием мест расположения дефектов)
автоматическая установка длительности развертки в зависимости от длительности зоны контроля
обобщенные АРД диаграммы (AVG, DGS) (настройка на поиск дефектов заданного эквивалентного размера (по боковому отверстию, донной или фокусирующей поверхности; автоматическое определение эквивалентного размера выявленного дефекта; автоматического расчета временной регулировки чувствительности или криволинейного порога)
индивидуальные АРД диаграммы (AVG, DGS) (для раздельно-совмещенных и прочих преобразователей, для которых нельзя использовать обобщенную АРД-диаграмму)
три уровня чувствительности (поисковый, оценочный, браковочный) на экране выводится как три разноцветных порога
измерение характеристик дефекта в автоматическм или ручном режиме (координаты, условные и эквивалентные размеры)
автоматическая установка скорости ультразвуковых волн в зависимости от угла ввода преобразователя и выбранного материала
автоматическая (по выделенным сигналам) или ручная настройка временной регулировки чувствительности (ВРЧ, TVG). Максимальное количество точек ВРЧ - 64
режим учета кривизны поверхности изделия при расчете координат дефекта
режим оценки затухания
слежение за качеством акустического контакта
двойная зона контроля
настройка глубиномера и чувствительности в полуавтоматическом режиме
возможность просмотра сигнала в непродетектированном виде
корректировка частоты следования зондирующих импульсов (20...5000 Гц)
дополнительные режимы: стоп-кадр и огибающая (активация одной кнопкой)
способность работы с DAC-кривыми
фунция автоматического определения характеристик преобразователя при его касании к специальной контактной поверхности на коммутационной панели дефектоскопа

-Режим "ультразвуковой толщиномер":

точность измерения до 0,01 мм
минимальная толщина измеряемого объекта 0,8 мм
возможность измерения толщины сечения как по первому донному сигналу, так и по двум донным сигналам
способность мерить толщину материала без учета толщины покрытия
А-развертка позволяет производить измерения при загрязненной поверхности
отчеты о измерении толщины выводятся в виде таблицы

-Режим "вихретоковый дефектоскоп":

данный режим используется для поиска поверхностных и приповерхностных дефектов в электропроводящих материалах (сталь, алюминий, титан и т.п.)
Информация о дефектах выводится на экран в виде бегущей развертки или комплексной плоскости
при удалении преобразователя от объекта контроля происходит автоматическая остановка развертки
контроль в динамическом и статическом режимах
незначительное изменение сигнала при изменении наклона преобразователя
специальные насадки для преобразователя сохраненяющие его перпендикулярное положение на криволинейных поверхностях

ИНТЕРФЕЙС:

цифровая клавиатура
расположение функциональных кнопок под экраном
каждая кнопка выполняет одну определенную функцию
автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов
результаты контроля и настройки защищены паролем от случайного удаления

Технические характеристики ультразвукового дефектоскопа УД3-307ВД:

Методы ультразвукового контроля, реализуемые дефектоскопом	эхо, зеркальный зеркально-теневой (ЗТМ)
Методы вихретокового контроля, реализуемые дефектоскопом	фазовый амплитудный
Режимы вихретокового контроля	динамический статический
Количество ультразвуковых каналов	1
Количество вихретоковых каналов	1
Основной индикатор дефектоскопа	цветной TFT экран
Дополнительные индикаторы дефектоскопа	встроенный звуковой индикатор 2 светодиода на панели дефектоскопа светодиод на вихретоковом преобразователе
Номинальное значение частоты УЗК, МГц	0,4; 0,62; 1,25; 1,8; 2,0; 2,5; 5,0; 10,0
Амплитуда электрических колебаний при возбуждении УЗК, В высокой амплитуды низкой амплитуды	120 4.5
Частота следования зондирующих импульсов УЗК, Гц	25 ... 5000
Типы разверток: в режиме ультразвукового контроля в режиме вихретокового контроля	А-развертка W-развертка В-развертка бегущая развертка комплексная плоскость
Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ	0 ... 80
Диапазон регулировки усиления вихретокового канала, отн.ед.	0 ... 80
Дискретность измерения толщины встроенным ультразвуковым толщинометром, мм	0,01
Глубина (амплитуда) ВРЧ, дБ	не более 80
Используемые вихретоковые преобразователи	серии ПН - для магнитных сталей (частота 10...100 кГц) серии ПФ - для немагнитных сталей, титана, алюминия и пр. (частота определяется преобразователем)
Амплитуда сигнала задающего генератора вихретокового канала, В	0,8; 1,5; 3,4; 8,3
Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 0⁰, мм	1 ... 32221
Длительность А-развертки, мкс: минимальная максимальная	1,33 10992
Диапазон измерения глубины трещин в режиме вихретокового контроля, мм	0,1 ... 9,9
Диапазон измерения толщины (для изделий из стали), мм	3...5000

Диапазон рабочих температур окружающего воздуха, ⁰С	-25...+50
Габаритные размеры, мм, не более:	140x220x42

Пьезоэлектрические преобразователи (ПЭП)	П111-2,5-K12; П111-10-K4; П121-2,5-50°; П121-2,5-65°; П121-5-65°; П112-5-12/2
Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50	5 шт.
Кабель для подключения прибора к ПЭВМ	1шт.
Зарядное устройство - сетевой адаптер	1шт.
Головные телефоны	1шт.
Чехол электронного блока	1шт.
Сумка для переноски дефектоскопа	1шт.
Солнцезащитная бленда	1шт.
Пенал для принадлежностей	1шт.
Кейс	1шт.
ПО для ПЭВМ	1 компл.
Эксплуатационная документация: руководство по эксплуатации, инструкция по поверке (калибровке), формуляр	1 компл.

Пьезоэлектрические преобразователи (ПЭП)	П111-2,5-K12; П111-10-K4; П121-2,5-50°; П121-2,5-65°; П121-5-65°; П112-5-12/2
Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50	5 шт.
Кабель для подключения прибора к ПЭВМ	1шт.
Зарядное устройство - сетевой адаптер	1шт.
Головные телефоны	1шт.
Чехол электронного блока	1шт.
Сумка для переноски дефектоскопа	1шт.
Солнцезащитная бленда	1шт.
Пенал для принадлежностей	1шт.
Кейс	1шт.
ПО для ПЭВМ	1 компл.
Эксплуатационная документация: руководство по эксплуатации, инструкция по поверке (калибровке), формуляр	1 компл.

Ультразвуковой дефектоскоп Пеленг УД3-307ВД

Ультразвуковой дефектоскоп Пеленг УД3-307ВД

Ультразвуковой дефектоскоп Пеленг УД3-307ВД - дефектоскопы Peleng

Дефектоскоп Пеленг УД3-307ВД

Ультразвуковой дефектоскоп Пеленг УД3-307ВД

Ультразвуковой дефектоскоп Пеленг УД3-307ВД

Версии ультразвуковых дефектоскопов УД3-307 ВД:

Режимы работы дефектоскопа PELENG 307 УД3-307ВД:

ИНТЕРФЕЙС:

Технические характеристики ультразвукового дефектоскопа УД3-307ВД:

Рекомендуемый комплект поставки дефектоскопа УД3-307ВД:

Ультразвуковой дефектоскоп Пеленг УД3-307ВД

Ультразвуковой дефектоскоп Пеленг УД3-307ВД

Версии ультразвуковых дефектоскопов УД3-307 ВД:

Режимы работы дефектоскопа PELENG 307 УД3-307ВД:

ИНТЕРФЕЙС:

Технические характеристики ультразвукового дефектоскопа УД3-307ВД:

Рекомендуемый комплект поставки дефектоскопа УД3-307ВД:

неверные логин/пароль



забыли пароль?
Регистрация
