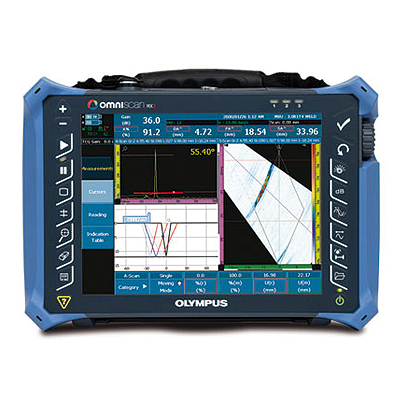

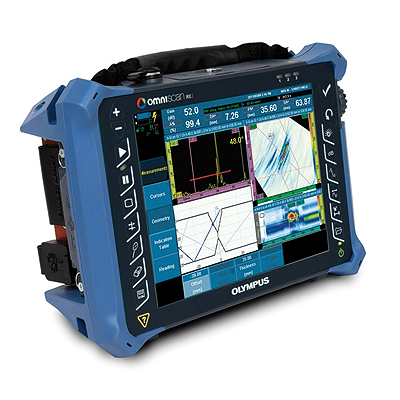

    Ультразвуковой дефектоскоп OmniScan MX2

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
OLYMPUS


Страна производитель: США США

Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 2.19MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Калинчев Олег
Менеджер по направлению OLYMPUS
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Ультразвуковой дефектоскоп OmniScan MX2

Тип оборудования: дефектоскоп ультразвуковой

Производство: OLYMPUS, Япония

Серия: OmniScan MX

Модель: OmniScan MX2

Гарантия на ультразвуковой дефектоскоп OmniScan MX2: 12 мес.

Назначение прибора:

Ультразвуковой дефектоскоп с фазированными решетками OmniScan MX2 предназначен для контроля кольцевых сварных швов, контроля сварных швов на сосудах высокого давления, контроль сварных швов труб малого диаметра, для ручного и полуавтоматического получения карты коррозии, также для контроля композиционных материалов. Дефектоскопы OmniScan MX2 - это высокая скорость сбора данных и новые опции программного обеспечения в портативном модульном дизайне для обеспечения эффективности проведения контроля в ручном и автоматическом режиме. OmniScan MX стал наиболее успешным портативным и модульным испытательным прибором на основе фазированных решеток, произведенным компанией Olympus до настоящего времени. Тысячи приборов нашли применение по всему миру.



Контроль кольцевых сварных швов. OmniScan MX2 - для ручного или полуавтоматического контроля кольцевых сварных швов, специально разработан с учетом требований нефтяной и газовой промышленности. OmniScanMX2 сертифицирован и предназначен для контроля труб в соответствии с ASME, API. Прибор гарантируют высокую скорость выявления дефектов, а так же обеспечивают возможность обработки результатов.

Контроль сварных швов на сосудах высокого давления. Полноценное исследование сварных швов на сосудах высокого давления может быть произведено за счет использования OmniScan MX2 и моторизированного сканера как, например, WeldROVER. За счет сочетания технологий фазированных решеток и TOFD в рамках одной системы достигается существенное снижение временных затрат. Более того, результаты инспекции доступны незамедлительно, что позволяет выявлять и сразу устранять недостатки в сварных швах.

Контроль сварных швов труб малого диаметра. В сочетании с ручным сканером COBRA дефектоскоп OmniScan способен проводить контроль стандартных труб с наружным диаметром от 0.84 до 4.5 дюймов. Компактный дизайн ручного сканера обеспечивает возможность исследования труб при ограниченном доступе. Смежные конструкции как, например, трубы, основания и прочие структуры могут находиться на расстоянии 12 мм (0.5 дюйма).

Ручное и полуавтоматическое получение карты коррозии. OmniScan MX2в сочетании со сканером HydroFORM является идеальным решением для контроля возникающего в результате коррозии или эрозии утонения стенок трубопровода. Более того, HydroFORM выявляет водородные повреждения или расслаивания в толще трубы, а так же легко дифференцирует эти аномалии от случаев коррозионного утонения стенок. В подобных приложениях ультразвуковая технология фазированных решеток обеспечивает высокое разрешение и скорость контроля, а также быстрое обследование всего объема.

Контроль композиционных материалов. Исследование деталей, выполненных из ламинированных композиционных материалов, затруднено вследствие их различной формы и толщины. Компания Olympus NDT предлагает комплексное решение для контроля полимерных структур, армированных углеродным волокном. Это система базируется на дефектоскопе OmniScan, сканере GLIDERTM, а так же датчиках и призмах, разработанных для CFRP контроля плоских и искривленных поверхностей.

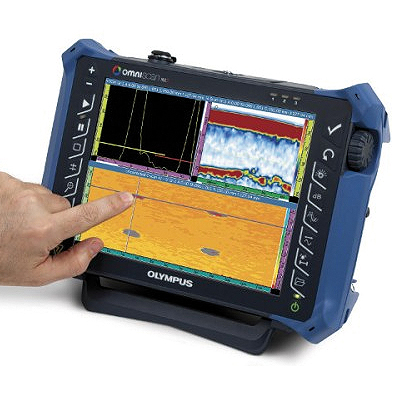

Сенсорный экран. Революционно новый интерфейс сенсорного экрана обеспечивает простую и быструю навигацию, усовершенствованные функции ввода текста, а также более удобное и простое управление курсором и настройку стробов.

Полноэкранный режим. Уникальный полноэкранный режим дает оператору возможность комфортного просмотра результатов, а также позволяет считывать данные на расстоянии от прибора. Данную функцию можно использовать как в режиме сбора данных, так и в режиме анализа.

Weld Overlay Wizard. Мастер Weld Overlay Wizard упрощает создание стандартных изображений профиля сварного шва для облегчения процедуры анализа и нахождения дефектов по всему объему шва.

Модульная конструкция. Совместимость со следующими версиями. Постоянно эволюционирующая платформа для растущих потребностей клиента. Созданные для защиты ваших текущих и будущих инвестиций в ФР-оборудование приборы OmniScan MX2 могут использоваться с любым ФР-модулем Olympus - как с надежными и зарекомендовавшими себя текущими моделями, так и с будущими моделями новых поколений. Благодаря принципу открытой архитектуры система дает возможность устанавливать новые программные обновления и использовать оптимизированные ФР-модули различных конфигураций - от 16:64M до 32:128.

Прибор OmniScan MX2 теперь имеет степень защиты IP 66. Он защищен от падений, разлива жидкости и чрезмерных нагрузок, которые обычно возникают в сложных условиях работы.

Прибор OmniScan MX2 - это важная часть всей системы контроля качества сварных швов. Его можно интегрировать с другими важными компонентами для создания полноценной системы контроля. Компания Olympus NDT предлагает широкий ассортимент продукции, включая ФР-датчики, сканеры, программное обеспечение для анализа, а также аксессуары, которые объединены в удобные и специализированные готовые решения, помогающие быстро вернуть вложенные инвестиции. Мы полагаемся на команду профессиональных экспертов в области фазированных решеток. Наши специалисты всегда смогут оказать вам требуемую поддержку.

Технические характеристики ультразвукового дефектоскопа OmniScan MX2:



OmniScan MX2 Спецификации основного блока



Спецификации ФР модуля (OMNI-M-PA16128*)

Размеры (W x H x D)

325 мм x 235 мм x 130 мм (12.8 x 9.3 x 5.1 дюйма)



Размеры (W x H x D)

244 мм x 182 мм x 57 мм (9.6 x 7.1 x 2.1 дюйма)




Вес

5кг, модуль и одна батарея



Вес

1.2 кг



Хранение данных



Разъемы

1 OmniScan подключен к ФР датчикам
2 BNC разъемы для стандартных УЗ датчиков



Устройства хранения данных

Карта SDHC, стандартная USB карта памяти или скоростной Ethernet



Число фокальных зак-в

256



Размер файла данных

300 МБ



Распознавание дат-ка

Автоматическое распознавание датчиков



Порт ввода/вывода



Генератор/Приемник



USB порт

3



Апертура

16 элементов



Выход микрофона

Да



Число элементов

128 элементов



Видео выход

Видео выход (SVGA)



Генератор



Ethernet

10/100 Mbps



Напряжение

40В или 80В на элемент



Линии ввода/вывода



Ширина импульса

Регулировка от 30 до 500 нс, разрешение 2.5 нс



Кодировщик

2-осевой линейный кодировщик (квадратура,
вверх, вниз, по окружности /по направлению)



Форма импульса

Отрицательная прямоугольная волна



Цифровой вход

4 цифровых TTL входа, 5 В



Выходное сопротивл.

Менее 25 ?



Цифровой выход

4 цифровых TTL выхода, 5В, 15 мА



Приемник



Включение/откл. сбора данных

Возможность удаленного сбора данных TTL, 5В



Усиление

От 0 дБ до 74 дБ, макс. входной сигнал 1.32 Vp-p



Выходная мощность

5В, 500мА линия выходной мощности (цепь защиты от короткого
замыкания)



Входное сопротивление

75 ?



Сигнальный режим

3 TTL, 5В, 15мА



Полоса пропускания

От 0.75 МГц до 18 МГц (-3 дБ)



Аналоговый выход

2 аналоговый выхода (12 бит) ±5В при 10 кОм



Формирование пучка



Вход

5В TTL pace



Тип сканера

Секторный и линейный



Дисплей



Число групп

До 8



Размер дисплея

26.4 см (10.4 дюйма) (диагональ)



Активный элемент

16*



Разрешение

800 x 600 пикселей



Элементы

128



Яркость

700 кд/м2



Сбор данных



Набор цветов

16 миллионов цветов



Частота оцифровки

100 МГц (10 бит)



Тип

TFT LCD



Максимальная частота

До 10 кГц (C-Скан)



Источник Питания



Обработка данных



Тип батарей

Ионно-литиевая батарея (Smart)



Число точек данных

До 8,000



Число батарей

1 или 2 (батарейный отсек оснащен двумя ячейками и
держателями для батарей)



Усреднение (Real-time)

2, 4, 8, 16



Время работы

Минимум 6 часов от двух батареек



Ректификация

RF, полная волна, полуволна +, полуволна -



Рабочее окружение



Фильтрация

Фильтр нижних частот (регулировка по частоте
датчика), цифровой фильтр (полоса пропускания,
диапазон частот)



Диапазон рабочих температур

От 0 °C до 45 °C; от 0 °C до 35 ?C при 32:128 ФР
(От 32 ?F до 113 ?F; от 32 ?F до 95 ?F с 32:128 ФР)



Фильтрация видео

Сглаживание (регулировка по частоте датчика)



Диапазон температуры хранения

От -20 °C до 60 °C (От -4 ?F до 140 ?F) с батареями
От -20 °C до 70 °C (от -4 ?F до 158 ?F) без батарей



Визуализация данных



Относительная влажность

От 0% до 85% без конденсата Без воздухозаборника;
соответствует IP66



Частота обновл. A-Скана

В реальном времени: 60 Гц



Ударопрочность

Соответствует MIL-STD-810G 516.6



Синхронизация данных









Внутренняя

От 1 Гц до 10 кГц









По кодировщику

По 1 или 2 осям









Коррекция усиления во времени (TCG)









Число точек

16 (1 кривая TCG на канал для фокальных законов)









Сигнальный режим









Число сигнализаций

3









Условия

Любая логическая комбинация строб









Аналоговые выходы

2



*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по ультразвуковым дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем дефектоскопы по всей России курьерскими службами и транспортными компаниями.
