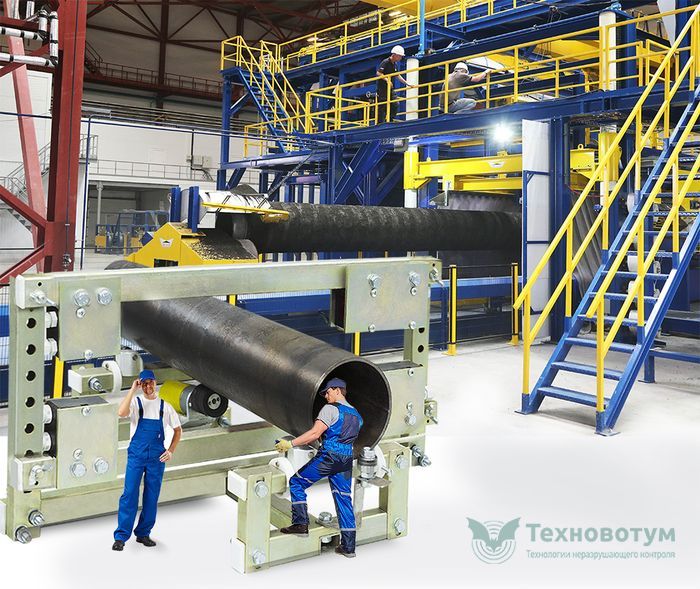

Лазерная установка бесконтактного контроля геометрических параметров труб ФОТОН 1200

  • ЛАЗЕРНАЯ УСТАНОВКА БЕСКОНТАКТНОГО КОНТРОЛЯ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ ТРУБ В ПРОЦЕССЕ ПРОИЗВОДСТВА ФОТОН 1200

    /images/all/3/1664/big/img_5.jpg

    jijijij

    Лазерная установка бесконтактного контроля геометрических параметров труб ФОТОН 1200

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Техновотум (Votum)


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Калинчев Олег
Менеджер по направлению Техновотум (Votum)
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ЛАЗЕРНАЯ УСТАНОВКА БЕСКОНТАКТНОГО КОНТРОЛЯ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ ТРУБ В ПРОЦЕССЕ ПРОИЗВОДСТВА ФОТОН 1200

Тип оборудования: лазерная установка, роботизированный комплекс

Производитель: Россия

СерияФОТОН

МодельФОТОН 1200

Описание: установка для бесконтактного контроля геометрии труб

Гарантия на установку ФОТОН 1200: 12 месяцев.



Назначение лазерной системы ФОТОН 1200:

Установка "ФОТОН 1200" предназначена для осуществления автоматического сплошного контроля в поточно-серийном производстве труб и осей на соответствие заданным геометрическим параметрам. Эта система особенно эффективна для трубных и металлургических предприятий ориентированных на выпуск горячих труб и круглого проката (благодаря наличию системы разнесенной обработки данных, получаемых от лазерного модуля).



Объекты контроля: промышленные трубы, прутки, оси, различные валы двигателей, турбин, генераторов и т.п.

Исходя из конфигурации системы, результатами измерений "ФОТОН 1200" являются:

  • Внешний текущий и средний диаметр;
  • Овальность и изогнутость;
  • Конусность;
  • "Седлообразность" и "бочкообразность".



Принцип действия :

Принцип работы "ФОТОН 1200" основан на проведении измерений геометрических параметров в одном и том же сечении при вращательно-поступательном движении контролируемого изделия. Система является стационарной и легко встраиваемой в технологический конвейер Заказчика. В зависимоси от производственных требований,"ФОТОН 1200" программно настраивается на необходимый шаг сканирования (дискретизации) с учетом контролируемого типоразмера. Также имеется встроенная функция сигнализации дефекта (АСД).

Открытая архитектура "ФОТОН 1200" позволяет адаптировать программу контроля под условия Заказчика и решение более сложных и серьезных задач. Так, например, в случае необходимости получения параметра "радиус кривзны", система дооснащается специализированным оптическим сканером - слежение за огибающей. Поэтому"ФОТОН 1200" позволяет измерить не только параметрические отклонения от заданных норм, но и осуществлять мониторинг и анализ геометрических параметров объекта:

  • Измерение линейного перемещения заготовки (ее длину);
  • Радиус кривизны.



Установка "ФОТОН 1200" выполнена на основе современной элементной базы; оснащена аппаратными и специализированными программными средствами, обеспечивающими сбор информации, обработку и отображение на экране ПК результатов контроля. Отображение информации происходит в режиме "on-line".

Система устойчива к воздействию внешних климатических факторов при эксплуатации по группе исполнения УХЛ 4.2 (ГОСТ 15150, предельные рабочие значения температуры воздуха от +1 до +45 °С; верхнее значение относительной влажности воздуха 80% при 25 °С). Электронные блоки системы по степени защиты от проникновения пыли и воды соответствуют исполнению IP 54 по ГОСТ 14254. .

"ФОТОН 1200" универсален для работы в агрессивных средах, в условиях повышенных температурных диапазонах и на загрязненных участках.



Технические характеристики лазерной установки для контроля геометрических параметров труб ФОТОН 1200:

Диаметр контролируемых изделий 10-1200 мм
Частота сканирования 1000 Гц
Погрешность измерения диаметра поперечного сечения 0,1 мм при амплитудах биения до 200 мм
Шероховатость цилиндрической поверхности изделия Не более Rz=40 мкм


Комплект поставки установки ФОТОН 1200:

  • Двухканальный лазерный модуль (приемники/излучатели);
  • Механизм юстировки оптических элементов;
  • Персональный компьютер;
  • Прикладное программное обеспечение управления и обработки результатов измерений;
  • Руководство по эксплуатации с методикой настройки и поверки.



*Технические характеристики и комплект поставки системы могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по лазерной установке можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем установки для контроля геометрических параметров по всей России курьерскими службами и транспортными компаниями.

Введите число *
Спрашивает: Владислав:

Добрый день,меня интересует возможность применения данного измерительного комплекса, для измерения геометрии баллонов,необходимо измерение параметров:диаметр, не прямолинейность,овальность) изделие имеет диаметр 460мм, длина 1220 мм. Спасибо!
