Двухмерный лазерный проектор LP-HFD

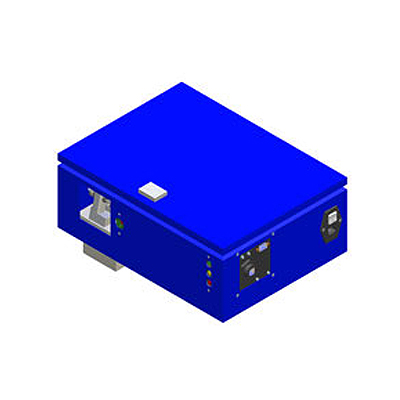

  • Двухмерный лазерный проектор LP-HFD

    /images/all/3/1914/big/img_5.jpg

    jijijij

    Двухмерный лазерный проектор LP-HFD

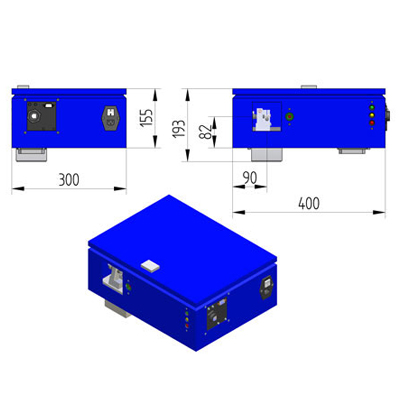

  • Габаритные размеры проектора LP-HFD

    /images/all/3/1914/big/img_14.jpg

    Габаритные размеры проектора LP-HFD

    Габаритные размеры проектора LP-HFD

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Z-LASER


Страна производитель: Германия Германия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Двухмерный лазерный проектор LP-HFD

Лазерный проектор LP-HFD предназначен для проецирования чертежей формата AutoCad (DXF) на горизонтальных поверхностях c точностью до 0,5 мм. Он служит универсальным лекалом или шаблоном при сборке стеновых панелей, металлоконструкций, в домостроении и авиастроении. Прибор позволяет на 30% увеличить скорость сборки стеновых панелей домов и при этом снизить на 20% объем брака и ошибок персонала при размещении элементов. Прибор поддерживает формат данных DXF. Для работы с прибором достаточно минимального образования и опыта.

Проектор LP-HFD предназначен для работы на ровных горизонтальных поверхностях.

Лазерный проектор LP-HFD применяется:

  • в авиастроении
  • при сборке спутников
  • при сборке параболических антенн
  • в машиностроении для разметки положения узлов и агрегатов при их сборке
  • при производстве металлоконструкций, пролетов, несущих конструкций
  • при резке металлов на портальных машинах
  • в деревообработке для контроля качества
  • при сборки панелей щитовых домов
  • при производстве панелей ЖБИ для разметки при производстве и контроля качества
  • при производстве сборных металлоконструций

Проекторы LP CUBE работают зеленым и красным цветом различной мощности излучения. Совершенное программное обеспечение позволяет автоматически получать и обновлять данные блоков управления CNC, чертежные данные в формате DXF.

При этом рабочие на производстве не имеют доступа к чертежным данным, но всегда имеют перед глазами универсальное лекало или шаблон.

Технические характеристики лазерного проектора LP-HFD:

Проецирование:                         до 21 линии или 5 объектов одновременно

Цвет проекции:                          красный

Угол раскрытия проекции:        80° x 80 °

Поддерживаемый формат

данных:                                       DXF

Передача данных:                      RS 232, RS 485

Охлаждение корпуса:                воздушное, статическое

Опции:                                        контур активного охлаждения корпуса

Класс лазера:                              2 М, не требует специальной защиты персонала

Вес прибора:                              10 кг

Питание:                                     220В



Комплект поставки лазерного проектора LP-HFD:

  • Лазерный проектор LP CUBE
  • Кабель питания длиной 2м
  • 4 отражающие метки для юстировки прибора в алюминиевых держателях, отражающие метки на бумажной основе
  • Программное обеспечение LPM CUBE
  • Руководство пользователя

Технология:

1) Проектор позволяет вам "нарисовать" еще несуществующую панель, оценить расположение ее элементов и узлов.

2) При сборке нестандартной стеновой панели или стропильной фермы вам больше не надо долго подгонять детали.

3) Все, что подготовлено архитектором, технологом и проектировщиком в программе AutoCad теперь вы можете немедленно вывести на монтажный стол. Связь компьютера и рабочего места, где установлен проектор осуществляется по кабелю USB. Больше нет бумажных чертежей и долгой разметки и подготовки к сборке.
