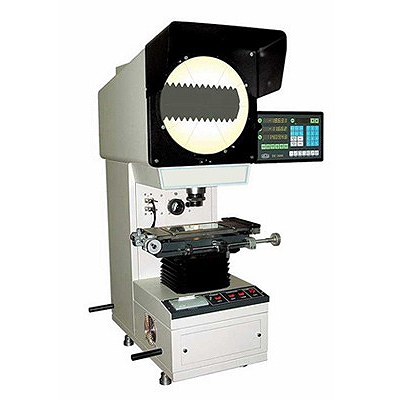

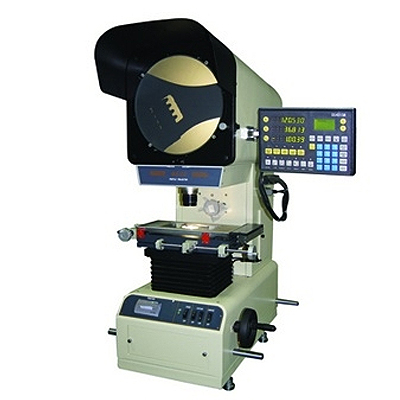

Тип оборудования: измерительный проектор

Производитель: Time Group inc., Китай

Серия: JT12

Модель: JT12A-B

Описание: прибор для измерения изделий различной формы сложной конфигурации.

Гарантия на проектор JT12A-B: 12 месяцев.

Назначение прибора:

Цифровой измерительный проектор JT12A-B является точным оптическим прибором, который предназначен для измерения изделий различной формы со сложными очертаниями и поверхностью. К данным изделиям относятся фасонные фрезы, шестерни, метчики, кулачковые шайбы, лекала, перфорированные заготовки, а так же различные резцы и инструменты.

Проектор JT12A-B позволяет проводить следующие виды измерений:

• Сопоставление измерений со «стандартным изображением». Данный способ является наиболее распространенным и может применяться как с подсветкой, так и освещением отображения. Он обычно используется для исследования рабочих образцов малого размера, а так же изделий сложной формы. Обеспечивается быстрое и точное измерение различных параметров образца.
• Измерения с использованием системы считывания координат X или Y рабочего стола. Данный способ измерений основан на перемещении рабочего стола по осям X или Y с отображением значения смещения на экране.
• Непосредственное измерение увеличенного изображения образца на проекционном экране с помощью стеклянной шкалы. Подобный вид измерений более прост и удобен, но он может использоваться только при измерении некоторых частей исследуемого образца.
• Измерение угла посредством поворота проекционного экрана.

Работа с проектором

Оптическая схема проектора показана на рисунке. Положите исследуемый образец на рабочий стол. Объектив О формирует и выводит на проекционный экран Р изображение Y′ изделия Y. Оператор может не только измерять непосредственно величину Y′с помощью обычной стеклянной шкалы, но и проводить сопоставление со стандартным изображением на проекционном экране. При передвижении стола результаты измерений можно увидеть на цифровом индикаторе.

Технические характеристики измерительного проектора JT12A-B:

• Диаметр экрана (мм) Ø300
• Угол поворота 0° - 360°
• Шкала Индикатора поворота 1′
• Погрешность при повороте 6′
• Источник питания 220 В, 50 Гц
• Вывод данных на RS 232

Объектив

Погрешность увеличения: 0.08℅

Примечание. В стандартной комплектации с прибором поставляется 10х объектив и 10х полупрозрачное зеркало.

Рабочий стол

Площадь рабочего стола 340X152 мм

Координата X 0 ～ 150 мм Шкала 0.001 мм

Координата Y 0 ～ 50 мм Шкала 0.001 мм

Координата Z 80 мм (фокусное расстояние)

Погрешность: (4+40L) um, где: L-длина, которая должна быть измерена в м

Источник света

Освещение по контору 12V 100W Вольфрамовая галогенная лампа

Освещение поверхности 24V 150W Вольфрамовая галогенная лампа

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
