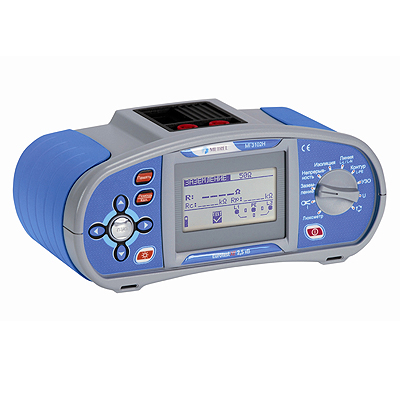

Многофункциональный измеритель параметров электроустановок Metrel MI 3102H EurotestXE 2,5 кВ

  • Многофункциональный измеритель параметров электроустановок Metrel MI 3102H EurotestXE 2,5 кВ

    /images/all/3/1977/big/img_5.jpg

    jijijij

    Многофункциональный измеритель параметров электроустановок Metrel MI 3102H EurotestXE 2,5 кВ
  • /images/all/3/1977/big/img_14.jpg

снят с производства
ЗАМЕНА: MI 3102H SE EurotestXE

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
METREL


Страна производитель: Словения Словения

Гарантия: 1 год
Внесен в Госреестр СИ.
Руководство по эксплуатации: Скачать (PDF, 1.38MB)
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению METREL
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Skype: oyarcev

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Многофункциональный измеритель параметров электроустановок Metrel MI 3102H EurotestXE 2,5 кВ

Тип оборудования: измеритель параметров энергоустановок

Производитель: METREL d.d., Словения
Серия:
MI Meterl
Модели:
Metrel MI 3102H EurotestXE
Описание: Прибор для измерения параметров энергоустановок - сопротивления изоляции, заземления, контроль последовательности фаз, измерение напряжения, измерение силы тока, измерение освещения (опция) и др.

Сертификаты на измеритель параметров электроустановок Metrel MI 3102H:

  • Измерители электроустановок MI 3102 прошли испытания в системе ГОСТ Р и имеют сертификат соответствия № РОСС SI.AЯ46.B 10831.
  • Измеритель параметров электроустановок MI 3102 зарегистрирован в Государственном реестре средств измерений под №. 34591-07 и допущен к применению в Российской Федерации.

Гарантия на измеритель параметров электроустановок Metrel MI 3102H EurotestXE : 1 год.

Назначение измерителя параметров электроустановок Metrel MI 3102 EurotestXE:

Модернизированная версия уже популярного измерителя MI 3102H - теперь сбалансированный функциональный набор этого прибора обогащен еще и функцией диагностики изоляции, которая позволит выявить скрытые негативные процессы, приводящие к разрушению изоляционного материала. Неограниченное время измерения сопротивления изоляции позволяет получать важный параметр R60, который необходимо контролировать для ряда устройств в соответствии с требованиями ПУЭ и ПТЭЭПТ.

Прибор MI 3102H EurotestXЕ 2,5 кВ обладает компактным эргономичным дизайном и полным набором функций для измерения параметров электроустановок. Прибор позволяет проводить измерение сопротивления изоляции при напряжении от 100 до 2500 В. В измеритель параметров электроустановок Metrel MI 3102H встроена таблица характеристик предохранителей и УЗО, что обеспечивает быструю оценку результатов измерений. С помощью прибора также могут быть измерены освещенность и действующее значение тока TRMS (опция). Прибор оснащен переключателем функций. Все измерения могут быть сохранены в память прибора, основанную на 3-уровневой структуре. EurotestXЕ 2,5 кВ отличается выгодным соотношением цена - качество.

При разработке многофункционального измерителя параметров электроустановок MI3102H были учтены требования главы 1.8 ПУЭ и приложения 3 ПТЭЭП, что позволит использовать этот прибор для испытаний силовых кабельных линий, синхронных генераторов и компенсаторов, электродвигателей переменного тока, трансформаторов тока, трансформаторов напряжения, конденсаторов, полупроводниковых устройств, вводов, проходных изоляторов, выключателейֺи разъединителей, короткозамыкателей, комплектных распределительных устройств, щитов и токопроводов, сборных и соединительных шин, цепей питания приводов выключателей и разъединителей, цепей управления, защиты, автоматики, телемеханики и др.

Функции измерителя параметров электроустановок Metrel MI 3102H

  • измерение сопротивления изоляции в диапазоне до 10 ГОм напряжением до 2500 В;
  • измерение коэффициентов абсорбции (DAR), поляризации (PI), R60
  • проверка непрерывности защитных проводников;
  • измерение полного сопротивления линии и контура со встроенной таблицей характе-ристик предохранителя; автоматический расчет тока короткого замыкания;
  • проверка параметров селективных с стандартных УЗО АС и А типов с номинальны-ми токами отключения от 10 мА до 1 А;
  • контроль порядка чередования фаз в трехфазных системах;
  • измерение сопротивления заземления по 3-х проводной схеме;
  • измерение и частоты напряжения;
  • измерение силы тока (TRMS) с помощью опциональных клещей А1018;
  • измерение освещенности с помощью опциональных датчиков А1172, А1173.

Отличительные особенности измерителя параметров электроустановок MI 3102H

  • Встроенная 3-х уровневая память и позволяет сохранять более 500 измерений.
  • Полная русификация.
  • ПО Eurolink PRO позволяет быстро генерировать отчеты измерений.
  • Рабочие условия от -10°с до +40°С, максимальная относительная влажность 95%
  • Размеры (в мм): 230 x 103 x 115.
  • Масса: 1,3 кг

Технические характеристики измерителя параметров электроустановок Metrel MI 3102H:

ФункцияДиапазон измеренияРазрешениеПогрешность измерений
Сопротивление изоляции
U=100 В, 250 В:
R: 0,000 ...1,999 МОм 0,001 МОм±(5% от измер.+ 3 ед.мл.р.)
     2,00 ... 99,99 МОм0,01 МОм±(5% от измер.+ 3 ед.мл.р.)
     100,0 ... 199,9 МОм0,1 МОм±(5% от измер.+ 3 ед.мл.р.)
U= 500 В, 1 кВ
R: 0,000 ...1,999 МОм0,001MОм±(2% от измер.+ 3 ед.мл.р.)
     2,00 ... 99,99 МОм0,01 МОм±(2% от измер.+ 3 ед.мл.р.)
     100,0 ... 199,9 МОм0,1 МОм±(2% от измер.+ 3 ед.мл.р.)
     200 ... 999 МОм1 МОм±(10 % от измер.)
U= 2,5 кВ
R: 0,000 ...1,999 МОм0,001 МОм±(2% от измер.+ 3 ед.мл.р.)
     2,00 ... 99,99 МОм0,01 МОм±(2% от измер.+ 3 ед.мл.р.)
     100,0 ... 199,9 МОм0,1 МОм±(2% от измер.+ 3 ед.мл.р.)
     200 ... 1999 МОм1 МОм±(10 % от измер.)
     2,00 ... 9,99 ГОм10 МОм±(10 % от измер.)
Коэффициент абсорбции (DAR)/ поляризации (PI)0,01...9,990,01±(5% от измер.+ 2 ед.мл.р.)
10,0...100,00,1±(5% от измер.)
Непрерывность защитного проводника при токе 200мА  0,00 ...19,99 Ом0,01 Ом±(3 % от измер.+ 3 ед.мл.р.)
20,0 ... 99,9 Ом0,1 Ом±(5 % от измер.)
100 ... 1999 Ом1 Ом±(5 % от измер.)
Непрерывность защитного проводника при токе 7мА  0,0 ...99,9 Ом0,1 Ом ±(5% от измер.+ 3 ед.мл.р.)
100 ... 1999 Ом1 Ом±(5% от измер.+ 3 ед.мл.р.)
Полное сопротивление линии 0,00 ... 19,99 Ом0,01 Ом±(5 % от измер.+ 5 ед.мл.р.)
20,0... 99,9 Ом0,1 Ом±(5 % от измер.+ 5 ед.мл.р.)
100 ... 1999 Ом1 Ом±(5 % от измер.+ 5 ед.мл.р.)
Полное сопротивление контура0,00 ... 19,99 Ом0,01 Ом±(5 % от измер.+ 5 ед.мл.р.)
20,0 ...99,9 Ом0,1 Ом±(5 % от измер.+ 5 ед.мл.р.)
100 ...1999 Ом1 Ом±(5 % от измер.+ 5 ед.мл.р.)
Полное сопротивление контура, режим без отключения УЗО0,00 ... 19,99 Ом0,01 Ом±(5 % от измер.+ 5 ед.мл.р.)
20,0 ...99,9 Ом0,1 Ом±(10 % от измер.)
100 ...1999 Ом1 Ом±(10 % от измер.)


Предполагаемый ток КЗ 0,00...19,99 А0,01 АСм. погрешность измерения полного сопротивления контура или линии
20,0...99,9 А0,1 А
100...999 А1 А
1,00...9,99 кА10 А
10...24,4 кА100 А
Напряжение0  ... 500 В 1 В±(2 % от измер.+ 2 ед.мл.р.)
Частота45,0 Гц ... 65,0 Гц0,1 Гц±2 ед.мл.р.
Параметры УЗО 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A
Номинальный отключающий ток I∆N
 0, 0 ...9,9 В0,1 В(от 0% до 10%) от измер.+ 2 ед.мл.р.
Напряжение прикосновения10,0...99,9 В0,1 В(от 0% до 10%) от измер.

Время срабатывания0 ... 500 мс 1 мс±3 мс
Ток срабатывания 0,05 x I∆N±0,1 x I∆N
0,2 x I∆N ...1,1 x I∆N (тип AC, I∆N = 10 мА)
0,2 x I∆N ...2,2 x I∆N (тип A, I∆N = 10 мА)0,05 x I∆N±0,1 x I∆N
0,2 x I∆N ...1,1 x I∆N (тип AС,I∆N
 30 мА)0,05 x I∆N±0,1 x I∆N
0,2 x I∆N ...1,5 x I∆N (тип А, I∆N
 30 мА) 0,05 x I∆N±0,1 x I∆N

Сопротивление заземления0,00...19,99 Ом0,01 Ом±(2 % от измер.+ 3 ед.мл.р.)
 20,0...99,9 Ом0,1 Ом±(2 % от измер.+ 3 ед.мл.р.)
 100 ...1999 Ом1 Ом±(2 % от измер.+ 3 ед.мл.р.)
Освещенность0,01 ...19,99 люкс0,01 люкс±(5 % от измер.+ 2 ед.мл.р.)
20,0 ...199,9 люкс0,1 люкс±5 % от измер.
200 ...1999 люкс1 люкс±5 % от измер.
2,00 ...19,99 клюкс10 люкс±5 % от измер.

Истинное среднеквадратическое значение силы тока0,0 мА...99,9 мА0,1 мА±(5 % от измер.+ 3 ед.мл.р.)
100 мА...999 мА1 мА±5 % от измер.
1,00 A ...19,99 A0,01 A±5 % от измер.

Питание6 шт.1,5В алкалиновых/1,2В аккумуляторных батареи размер АА
Категория перенапряжения600 В CAT III; 300 В CAT IV
Класс защиты от поражения электротокомДвойная изоляция
Подключение к ПКRS 232 или USB

Комплект поставки прибора MI 3102Н:

  1. Прибор EurotestXЕ 2,5 кВ
  2. Щуп «commander» с наконечником с двумя функциональными клавишами, 1,5 м
  3. Измерительный кабель с вилкой Шуко
  4. 2,5-кВ измерительный кабель для измерения сопротивления изоляции (2  1,5 м)
  5. Универсальный измерительный кабель, 1,5 м, 3 шт.
  6. Набор для измерения заземления (измерительные провода: 4 м + 2 х 20 м, измерительные штыри, 2 шт.)
  7. Адаптер сетевого напряжения + 6 NiMh АА аккумуляторов
  8. Измерительные наконечники, 3 шт. (синий, черный, зеленый)
  9. Зажим типа "крокодил", 3 шт. (черный, синий, зеленый)
  10. Кабель RS232/PC
  11. Кабель USB
  12. Мягкая сумка для переноски
  13. Мягкий ремень для переноски
  14. Программное обеспечение SW Eurolink PRO на CD
  15. Руководство по эксплуатации
  16. Книга «Guide for testing and verification of low voltage installations» на CD
  17. Свидетельство о калибровке
Дополнительные принадлежности к измерителю параметров электроустановок Metrel MI 3102H:
  • Тестовый провод, черный, 20 м (1900 руб.)
  • 6-ти элементное зарядное устройство (4800 руб.)
  • Государственная поверка (2500 руб.)
  • Соединительный провод к клещам А1074 (1320 руб.)
  • Комплект для измерения сопротивления заземляющих устройств по 3-х проводной схеме (штыри +провода 50 м) (10500 руб.)
  • Изолированный стержень для дистанционных измерений параметров электроустановок (7760 руб.)
  • Удлиняющая насадка для А 1201 (2690 руб.)
  • Токоизмерительные клещи (нижний диапазон, утечка) (11750 руб.)
  • Трехфазный кабель (1300 руб.)
  • Тестовый провод, черный, 4 м (600 руб.)
  • Тестовый провод, черный, 50 м (3900 руб.)
  • Датчик люксметра, тип В (14500 руб.)

Измеритель параметров электроустановок Metrel MI 3102H

Введите число *


Введите число *
Сертификаты

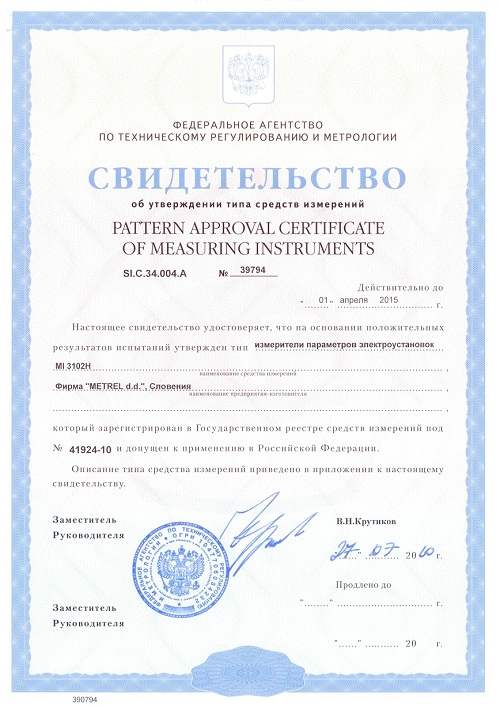

Свидетельство об утверждении типа средств измерения
