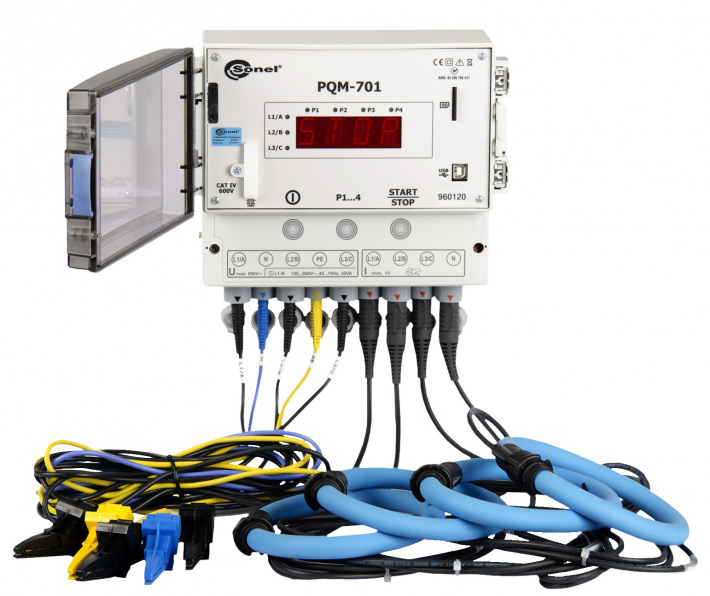

Анализатор параметров качества электрической энергии PQM-701

Артикул: WMRUPQM701

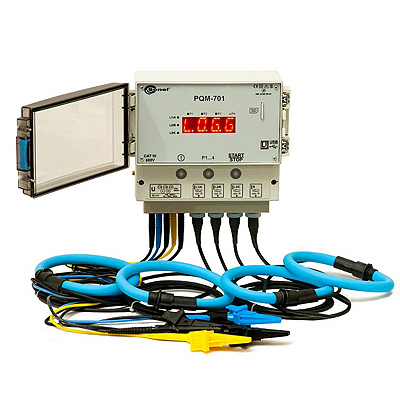

  • Анализатор параметров качества электрической энергии PQM-701 sonel

    images/all/3/2009/big/img_5.jpg

    jijijij

    Анализатор параметров качества электрической энергии PQM-701

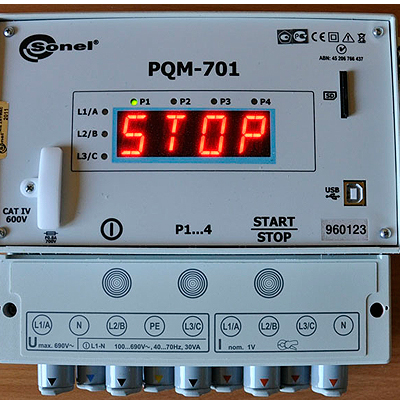

  • Анализатор качества электрической энергии PQM-701

    images/all/3/2009/big/img_14.jpg

    Анализатор качества электрической энергии PQM-701

    Анализатор качества электрической энергии PQM-701

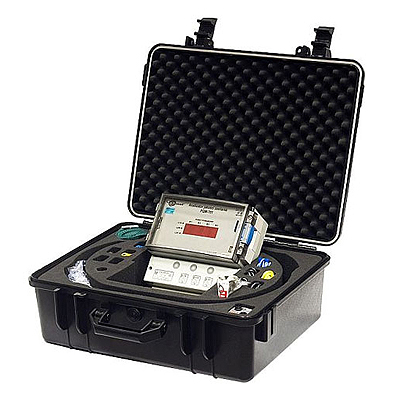

  • Анализатор качества электроэнергии PQM-701

    images/all/3/2009/big/img_16.jpg

    1

    Анализатор качества электроэнергии PQM-701

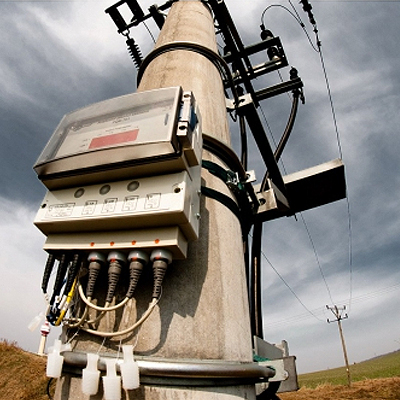

  • sonel PQM-701

    images/all/3/2009/big/img_18.jpg

    1

    sonel PQM-701

ЦЕНА: 205100 руб.

Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 5.75MB)
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Sonel


Страна производитель: Польша Польша
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.



ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Доставляем анализаторы качества электроэнергии и приборы для энергоаудита по всей России курьерскими службами и транспортными компаниями в минимальные сроки!

Анализатор качества электрической энергии PQM-701




Номер в Госреестре: 47699-11
Класс защиты: III 1000V/IV 600V, согласно PN-EN 61010-1
Температурный диапазон: -20°C...+55°C
Габариты ШxВxГ: 235×218×122 мм
Масса: около 2,1 кг



Индекс для заказа: WMPLPQM701

Тип оборудования: анализатор качества электроэнергии , электроанализатор, анализатор электричества

Производитель: Sonel, Польша
Серия: PQM-701



Описание: Прибор для анализа качества и количества электрической энергии



Гарантия на анализатор качества электроэнергии PQM-701: 36 месяцев.



Назначение анализатора электроэнергии PQM-701:



Анализатор электроэнергии PQM-701 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008) и ГОСТ Р 51317.4.7-2008 (МЭК 61000-4-7:2002), EN 50160:2008.
Электроанализатор PQM-701 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.



Встроенный нагреватель автоматически активируется при температуре окружающей среды близкой к 0°C для предотвращения замерзания прибора при отрицательных температурах. Питание нагревателя осуществляется от испытуемой сети по первой фазе L1, с потребляемой мощностью около 10 Вт.


В случае отключения внешнего питания, работа анализатора качества электрической энергии PQM-701 будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.





  • Анализатор электрической энергии PQM-701 обеспечивает автоматическое формирование протоколов параметров качества электрической энергии.

Анализатор качества электрической энергии PQM-701 измеряет и регистрирует:



  • напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов, отвечают требованиям EN 61000-4.30 класс А). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
  • силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа).
  • Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC), клещи C-5 (1000 A AC/DC) и клещи C-6 (10 A AC).
  • коэффициента пиковых значений напряжения и тока;
  • частоты от 40 Гц до 70 Гц (отвечает требованиям EN 61000-4-30 Класс А);
  • мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
  • энергии: активной (EP), реактивной (EQ), полной (ES);
  • коэффициента мощности cosφ, tgφ;
  • коэффициента гармонических потерь (К-фактор);
  • до 50-й гармоники напряжения и тока (удовлетворяет требованиям EN61000-4-7 Класс I);
  • суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
  • кратковременной и длительной дозы фликера PST и PLT;
  • несимметрии по току и напряжению;
  • перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм (удовлетворяет требованиям EN 61000-4-30 Класс А);
  • осциллограмм тока и напряжения для каждого периода усреднения.



Программное обеспечение:

Программное обеспечение SONEL Analysis - приложение необходимое для настройки и анализа данных регистрации PQM-701.

Конфигурация анализатора электроэнергии PQM-701:

  • Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
  • Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
  • Установка параметров трансформаторов напряжения и/или тока.
  • Выбор периода усреднения.
  • Расписание запуска и остановки регистрации.
  • Установка типа токоизмерительных клещей.
  • Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
  • Режим измерения в реальном времени
  • Широкий набор настроек представления и анализа (отчетов) данных регистрации.



Технические характеристики анализатора электроэнергии PQM-701:



ПараметрДиапазон измерений и условияРазрешениеПредел допускаемой абсолютной погрешности измерения
Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц) 10%×Unom ≤ URMS ≤ 150%×Unom
для Unom ≥ 100 В
0,01%×Unom ± 0,001 Unom
Коэффициент пиковых значений напряжения 1...10
(1...1,65 для напряжения 690В)
для URMS ≥ 10% Unom
0,01 ± 5%
Частота переменного тока f От 40,00 Гц до 70,00 Гц
для 10%×Unom ≤ URMS ≤ 120%×Unom
0,01 Гц ± 0,01 Гц
Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..50) От 0 до 120% Unom 0,01%×Unom ±0,0005×Unom
(UH, h изм <0,01×Unom)
±0,05×UH, h изм
(UH, h изм ≥0,01×Unom
Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50) От 0 до 100,0%
(для URMS > 1%×Unom)
0,1% ±0,05×THDUизм
Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS Без использования клещей
От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В 0,01% Inom ± 0,004×Inom
С гибкими клещами F-1, F-2, F-3
От 1 А до 3000 А (~) (10000 АP-P) 0,01%×Inom ± 0,01×IRMS изм
± 0,02×IRMS изм
(с учетом доп. погрешности от положения)
С измерительными клещами C-4
От 0,1 А до 10 А (~)
От 10 А до 50 А (~)
От 50 А до 200 А (~)
От 200 А до 1000 А (~)
От 1000 А до 1200 А (~)
(3600 АP-P)
0,01%×Inom ± (0,03 × IRMS изм + 0,1 А)
± 0,03 × IRMS изм
± 0,015 × IRMS изм
± 0,0075 × IRMS изм
± 0,005 × IRMS изм
С измерительными клещами C-5
От 0,5 А до 100 А (~)(-)
От 100 А до 800 А (~)(-)
От 800 А до 1000 А (~)(-)
От 1000 А до 1400 А (-)
(3600 АP-P)
0,01%×Inom ± (0,015×IRMS изм + 1 А)
± 0,025×IRMS изм
± 0,04×IRMS изм
± 0,04×IRMS изм
С измерительными клещами C-6
От 0,01 А до 0,1 А (~)
От 0,1 А до 1 А (~)
От 1 А до 12 А (~)
(36 АP-P)
0,01%×Inom ± (0,03×IRMS изм + 1 mА)
± 0,025×IRMS изм
± 0,01×IRMS изм
Коэффициент пиковых значений силы тока 1..10
(1..3,6 для Inom)
для IRMS ≥ 1% Inom
0,01 ± 5%
Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..50) В зависимости от типа используемых клещей (см. характеристики IRMS) 0,01%×Inom ± 0,0015×Inom
(IH, h изм < 0,03×Inom)
± 0,05×IH, hизм
(IH, hизм ≥0,03×Inom)
Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..50) От 0 до 100,0%
(для IRMS > 1%×Inom)
0,1% ± 0,05×THDIизм
Активная мощность P и активная энергия EP 80%×Unom ≤ URMS ≤ 120%×Unom
1%×Inom ≤ IRMS ≤ Inom
Зависит от Unom и Inom ± 0,01 × × P(Ep)изм
Реактивная мощность Q и реактивная энергия EQ 80%×Unom ≤ URMS ≤ 120%×Unom
2%×Inom ≤ IRMS ≤ Inom
Зависит от Unom и Inom ± 0,01 × × Q(EQ)изм
Полная мощность S и полная энергия ES 80%×Unom ≤ URMS ≤ 120%×Unom
2%×Inom ≤ IRMS ≤ Inom
Зависит от Unom и Inom ± 0,01 × × S(ES)изм
Коэффициент мощности PF От 0 до 1,00
Для 50%×Unom ≤ URMS ≤ 120%×Unom
10%×Inom ≤ IRMS ≤ Inom
0,01 ± 0,03
Активная и реактивная мощность гармоник 80% Unom ≤ URMS < 120% Unom
5% Inom ≤ IRMS ≤ Inom
Зависит от Unom и Inom
Коэффициент сдвига фаз cosφ (DPF) От 0 до 1,00
Для 50%×Unom ≤ URMS ≤ 120%×Unom
10%×Inom ≤ IRMS ≤ Inom
0,01 ± 0,03
Угол сдвига фаз между напряжением и силой тока φU, I От -180,0° до +180,0° 0,01° ± 1°
Кратковременная доза фликера PST От 0,20 до 10,00
Для URMS ≥ 80%×Unom
0,01 ± 0,05×PSTизм
Длительная доза фликера Plt От 0,20 до 10,00
Для URMS ≥ 80%×Unom
0,01 ± 0,15 %
Угол сдвига фаз напряжений φU От -180,0° до +180,0° 0,01° ±1°
Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1 От 0,0% до 20,00%
80%×Uном ≤ URMS≤ 120%×Uном
0,1% ± 0,15 %
Угол сдвига фаз силы токов φI От -180,0° до +180,0° 0,01° ± 1°
Длительность регистрируемых событий t до 1 месяца 10 мс ± 20 мс
Неопределенность часов реального времени RTC (от -20°С до +55°С) часы: минуты: секунды: миллисекунды 1 мс ± 0,3 с/24 часа



  • URMS - измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
  • IRMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
  • Unom - номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
  • Inom - номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
  • K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
  • h - порядковый номер гармоники;
  • UH, h изм - измеренное значение среднеквадратического значения гармонических составляющих напряжения;
  • IH, h изм - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
  • THDU изм - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
  • THDI изм - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
  • P(Ep)изм - измеренное значение активной мощности (активной энергии);
  • Q(EQ)изм - измеренное значение реактивной мощности (реактивной энергии);
  • S(ES)изм - измеренное значение полной мощности (полной энергии);
  • Pst изм - измеренное значение кратковременной дозы фликера;
  • Plt изм - измеренное значение длительной дозы фликера.



Стандартный комплект поставки анализатора качества электроэнергии PQM-701 :



Провод измерительный 2,2 м с разъемами «банан» черный
Соединитель электрический - адаптер AC-16
Провод измерительный 2,2 м с разъёмами «банан» голубой
Зажим «Крокодил» изолированный жёлтый K02
Зажим «Крокодил» изолированный голубой K02
Кабель последовательного интерфейса USB
Карта памяти SD 2 Гб.
Футляр пластиковый XL1
Беспроводной интерфейс OR-1 (USB)
Зажим «Крокодил» изолированный черный K01
Провод измерительный 2,2 м с разъёмами «банан» желтый
Кронштейн для установки на DIN-рейку
ОТЗЫВЫ
  Имя *
  E-mail
  Отзыв *
Введите число *
ВОПРОС-ОТВЕТ
ЗАДАТЬ ВОПРОС
  Ваше имя *
  Ваша компания *
  Адрес/город *
  Телефон, факс *
  Электронная почта *
  Вопрос *
Введите число *


Сертификаты

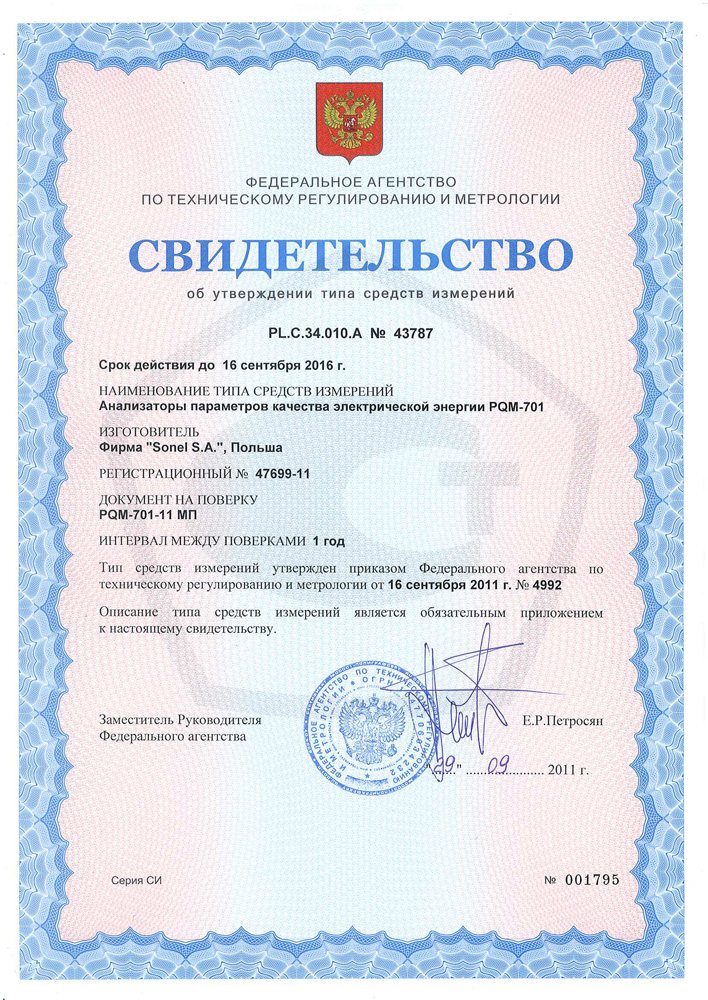

Свидетельство об утверждении типа средств измерения
