Анализатор параметров качества электрической энергии PQM-702

Артикул: WMRUPQM702
  • PQM-702 Анализатор параметров качества электрической энергии

    images/all/3/6381/big/img_5.jpg

    jijijij

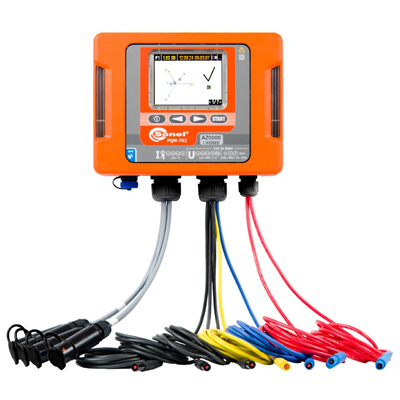

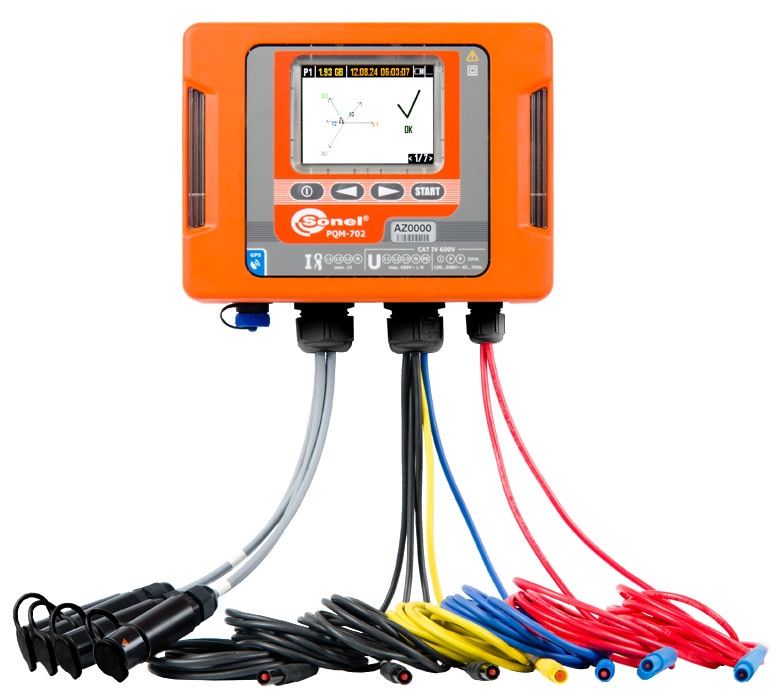

    Анализатор параметров качества электрической энергии PQM-702

ЦЕНА: 373 420 руб.

Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 2.18MB)
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Sonel


Страна производитель: Польша Польша
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.



ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Гарантия: 36 месяцев

Номер в Госреестре: 57276-14

Класс защиты: IV 600 В

Температурный диапазон: -20°C...+55°C

Габариты ШxВxГ: 200x180x77 мм

Масса: 1,6 кг



Назначение и область применения прибора:



PQM-702 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008)), ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002)) и ГОСТ 32144-2013 (ГОСТ Р 54149-2010).



PQM-702 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.



Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного подогрева.



В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.



Анализатор качества электрической энергии PQM-702 обладает следующими отличительными особенностями:



  • полное соответствие классу А;
  • GPS модуль для синхронизации времени;
  • GSM модуль для обмена данными (настройки, управление, считывание данных);
  • степень защиты корпуса IP65;
  • автоматическое формирование протоколов регистрации.



Измерение и регистрация:



  • напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
  • силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).
  • коэффициента пиковых значений напряжения и тока;
  • частоты от 40 Гц до 70 Гц;
  • мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
  • энергии: активной (EP), реактивной (EQ), полной (ES);
  • коэффициента мощности cosφ, tgφ;
  • коэффициента гармонических потерь (К-фактор);
  • до 50-й гармоники напряжения и тока;
  • до 50-й интергармоники напряжения и тока;
  • суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
  • кратковременной и длительной дозы фликера PST и PLT;
  • несимметрии по току и напряжению;
  • перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
  • осциллограмм тока и напряжения для каждого периода усреднения.



Программное обеспечение:

Программное обеспечение SONEL Analysis 2.0 — приложение необходимое для настройки и анализа данных регистрации.

Конфигурация анализатора:



  • Возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
  • Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
  • Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
  • Установка параметров трансформаторов напряжения и/или тока.
  • Выбор периода усреднения.
  • Расписание запуска и остановки регистрации.
  • Установка типа токоизмерительных клещей.
  • Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
  • Режим измерения в реальном времени
  • Широкий набор настроек представления и анализа (отчетов) данных регистрации.



Технические характеристики анализатора качества электроэнергии PQM-702:



Параметр Диапазон измерений и условия Разрешение Предел допускаемой абсолютной погрешности измерения
Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц) 10%×Unom ≤ URMS ≤ 150%×Unom
для Unom ≥ 64 В
0,01%×Unom ± 0,001 Unom
Частота переменного тока f От 40,00 Гц до 70,00 Гц
для 10%×Unom ≤ URMS ≤ 200%×Unom
0,01 Гц ± 0,01 Гц
Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..50) От 0 до 200% Unom 0,01%×Unom ±0,0005×Unom
(UH, h изм <0,01×Unom)
±0,05×UH, h изм
(UH, h изм ≥0,01×Unom
Среднеквадратическое значение интергармонических составляющих напряжения UC, i (i = 1..50) От 0 до 200% Unom 0,01%×Unom ±0,0005×Unom
(UC, i изм <0,01×Unom)
±0,05×UH, h изм
(UC, i изм ≥0,01×Unom
Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50) От 0 до 100,0%
(для URMS > 1%×Unom)
0,1% ±0,05×THDUизм
Суммарный коэффициент интергармонических составляющих напряжения TIDU ( h = 0..50) От 0 до 100,0%
(для URMS > 1%×Unom)
0,1% ±0,05×THDUизм
Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS Без использования клещей
От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В 0,01% Inom

± 0,001%×Inom

С гибкими клещами F-1, F-2, F-3
От 1 А до 3000 А (~) (10000 АP-P) 0,01%×Inom ± 0,01×IRMS изм
± 0,02×IRMS изм
(с учетом доп. погрешности от положения)
С измерительными клещами C-4
От 0,1 А до 10 А (~)
От 10 А до 50 А (~)
От 50 А до 200 А (~)
От 200 А до 1000 А (~)
От 1000 А до 1200 А (~)
(3600 АP-P)
0,01%×Inom ± (0,03 × IRMS изм + 0,1 А)
± 0,03 × IRMS изм
± 0,015 × IRMS изм
± 0,0075 × IRMS изм
± 0,005 × IRMS изм
С измерительными клещами C-6
От 0,01 А до 0,1 А (~)
От 0,1 А до 1 А (~)
От 1 А до 12 А (~)
(36 АP-P)
0,01%×Inom ± (0,03×IRMS изм + 1 mА)
± 0,025×IRMS изм
± 0,01×IRMS изм
С измерительными клещами C-7
От 0,01 А до 100 А (~) (360 АP-P) 0,01%×Inom ± (0,005×IRMS изм + 0,02 А)
Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..50) В зависимости от типа используемых клещей (см. характеристики IRMS) 0,01%×Inom

±0,0015×Inom
(IH, h<0,03×Inom)
±0,05×IH, h

( IH, h≥0,03×Inom)
Среднеквадратическое значение интергармонических составляющих силы тока IC, i (i = 1..50) В зависимости от типа используемых клещей (см. характеристики IRMS) 0,01%×Inom

±0,0015×Inom
(IC, i<0,03×Inom)
±0,05×IC, i

( IC, i≥0,03×Inom)
Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..50) От 0 до 100,0%
(для IRMS > 1%×Inom)
0,1% ± 0,05×THDIизм
Суммарный коэффициент гармонических составляющих силы тока TIDI(i = 2..50) От 0 до 100,0%
(для IRMS > 1%×Inom)
0,1% ± 0,05×THDIизм
Активная мощность P и активная энергия EP 80%×Unom ≤ URMS ≤ 120%×Unom
1%×Inom ≤ IRMS ≤ Inom
Зависит от Unom и Inom ± 0,01 × × P(Ep)изм
Реактивная мощность Q и реактивная энергия EQ 80%×Unom ≤ URMS ≤ 120%×Unom
2%×Inom ≤ IRMS ≤ Inom
Зависит от Unom и Inom ± 0,01 × × Q(EQ)изм
Полная мощность S и полная энергия ES 80%×Unom ≤ URMS ≤ 120%×Unom
2%×Inom ≤ IRMS ≤ Inom
Зависит от Unom и Inom ± 0,01 × × S(ES)изм
Коэффициент мощности PF От 0 до 1,00
Для 50%×Unom ≤ URMS ≤ 150%×Unom
10%×Inom ≤ IRMS ≤ Inom
0,01 ± 0,03
Активная и реактивная мощность гармоник 80% Unom ≤ URMS < 120% Unom
5% Inom ≤ IRMS ≤ Inom
Зависит от Unom и Inom
Коэффициент сдвига фаз cosφ (DPF) От 0 до 1,00
Для 50%×Unom ≤ URMS ≤ 120%×Unom
10%×Inom ≤ IRMS ≤ Inom
0,01 ± 0,03
Угол сдвига фаз между напряжением и силой тока φU, I От -180,0° до +180,0° 0,01° ± 1°
Кратковременная доза фликера Pst От 0,20 до 10,00
Для URMS ≥ 80%×Unom
0,01 ± 0,05×Pstизм
Длительная доза фликера Plt От 0,20 до 10,00
Для URMS ≥ 80%×Unom
0,01 ± 0,05 ×Pltизм
Угол сдвига фаз напряжений φU От -180,0° до +180,0° 0,01° ±1°
Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1 От 0,0% до 20,00%
80%×Uном ≤ URMS≤ 150%×Uном
0,1% ± 0,15 %
Угол сдвига фаз силы токов φI От -180,0° до +180,0° 0,01° ± 1°



  • URMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
  • IRMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
  • Unom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
  • Inom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
  • K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
  • h – порядковый номер гармоники;
  • UH, h изм – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
  • IH, h изм - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
  • THDU изм - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
  • THDI изм - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
  • P(Ep)изм - измеренное значение активной мощности (активной энергии);
  • Q(EQ)изм - измеренное значение реактивной мощности (реактивной энергии);
  • S(ES)изм - измеренное значение полной мощности (полной энергии);
  • Pst изм - измеренное значение кратковременной дозы фликера;
  • Plt изм - измеренное значение длительной дозы фликера.



Стандартный комплект поставки:

Наименование Количество
Адаптер для подключения к однофазной сети AZ-1 1
Антенна GPS 1
Беспроводной интерфейс OR-1 (USB) 1
Зажим «Крокодил» изолированный голубой K02 1
Зажим «Крокодил» изолированный жёлтый K02 1
Зажим «Крокодил» изолированный красный K02 2
Зажим «Крокодил» изолированный черный K01 3
Кабель последовательного интерфейса USB 1
Комплект для фиксации ремней 1
Набор для монтажа на DIN-рейке 1
Ремни для крепежа на столбе (2 шт) 1
Соединитель электрический - адаптер AC-16 1
Соединитель электрический — адаптер магнитный модель AM-4 4
Соединитель электрический — адаптер с резьбой M4/M6, модель AR-1 4
Футляр пластиковый XL2 1
ОТЗЫВЫ
  Имя *
  E-mail
  Отзыв *
Введите число *
ВОПРОС-ОТВЕТ
ЗАДАТЬ ВОПРОС
  Ваше имя *
  Ваша компания *
  Адрес/город *
  Телефон, факс *
  Электронная почта *
  Вопрос *
Введите число *


Сертификаты

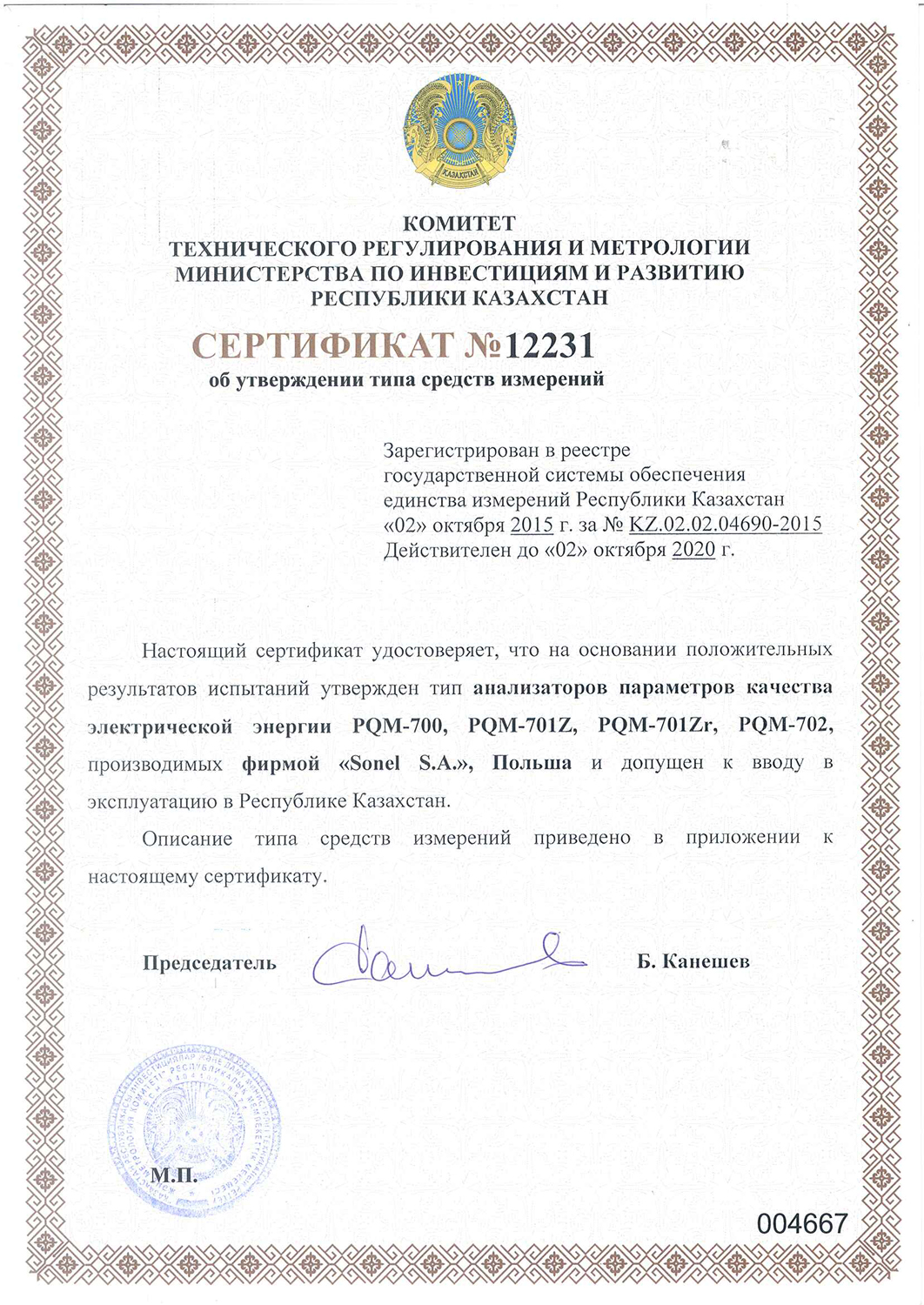

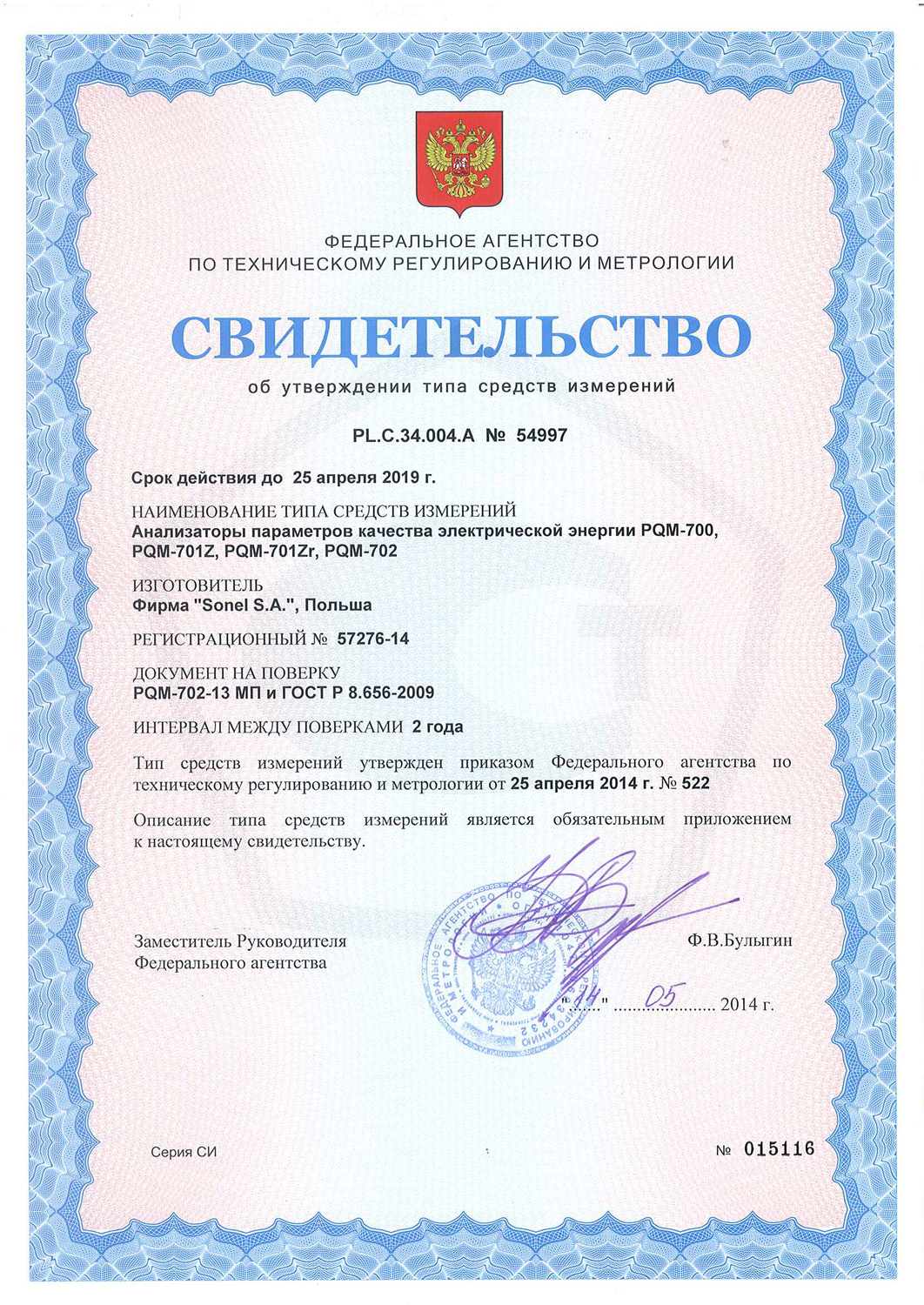

Свидетельство об утверждении типа средств измерения на анализатор PQM-701Z

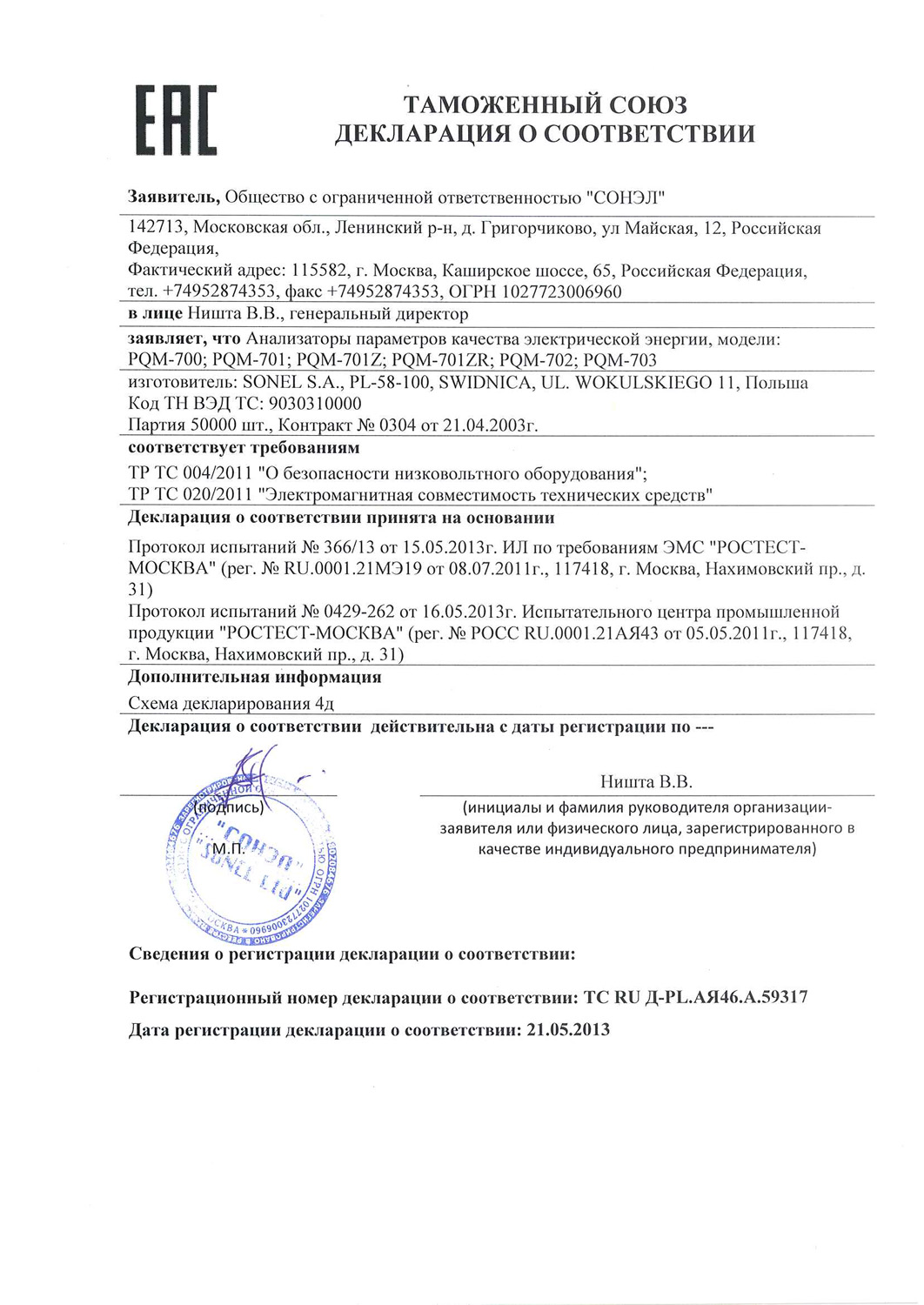

Декларация о соответсвии
