| снят с производства ЗАМЕНА: Fluke 125B |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: 2838888
|
Тип оборудования: Осцилограф-мультиметр, измерительный прибор.
Производитель: Fluke Industrial Scopemeter
Модель: Fluke 125
Описание: прибор для измерения сигналов, тестирования шин.
Гарантия на осцилограф-мультиметр Fluke 125: 12 мес.
Назначение:
Надежный двухканальный осциллограф (скопметр) Fluke 125 с полосой пропускания 40 МГц, мультиметр и самописец в одном приборе, предназначен проверки и поиска неисправностей в приводах двигателей постоянного и переменного тока, датчиках и исполнительных механизмах, линиях электропитания, трансформаторах и преобразователях, линейных и импульсных схемах управления и контроля.Работающие с осциллографами специалисты знают, что порой запустить прибор довольно непросто. Неправильные настройки дают неустойчивые и иногда неправильные результаты. Уникальная разработка компании Fluke система Connect-and-View ("подключай и смотри") распознает форму сигнала и автоматически устанавливает правильные параметры запуска. Она обеспечивает устойчивые, надежные и воспроизводимые графики практически для любого сигнала включая сигналы электроприводов и сигналы управления без единого нажатия на кнопку. Система мгновенно распознает изменение сигналов и изменяет настройки, что опять обеспечивает устойчивое изображение. Режим проверки состояния шин обеспечивает четкую индикацию "Годен/Негоден" для электрических сигналов на шинах и в сетях промышленных систем, например, CAN-bus, Profi -bus, RS-232 и многих других. Fluke 125 контролирует качество электрических сигналов в момент их передачи по сети.
Особенности осциллографа Fluke 125:
Технические характеристики осциллографа Fluke 125:
|
Полоса пропускания (-3дБ) |
0... 40 МГц |
|
Коэф. отклонения (Коткл.) |
5 мВ/дел... 500 В/дел |
|
Погрешность коэффициента отклонения |
± (1%+0,05х Коткл) |
|
Время нарастания |
<8,75 > |
|
Входной импеданс |
1 Мом/20 пф |
|
Максимальное входное напряжение |
600 В ср. кв. |
|
Режимы работы |
Канал 1 (2), канал 1 (2) инвертированный, каналы 1 и 2 |
|
Канал горизонтального отклонения |
|
|
Коэф. развертки (Кразв.) |
10 нс/дел... 5 с/дел |
|
Погрешность установки Кразв. |
± (0,1%+0,04х Кразв.) |
|
Режимы работы |
Основное, медленная развертка Roll (1... 60 с/дел) |
|
Синхронизация |
|
|
Источники синхросигнала |
Канал 1, канал 2, внешний |
|
Режимы запуска развертки |
Авто (подключай-и-смотри), автоколебательный, ждущий, однократный, ТВ ( NTSK, PAL, PAL+, SECAM) |
|
Фильтры синхронизации |
Связь по переменному или постоянному току |
|
Вход внешней синхронизации |
Оптически изолированный вход, кабель LTP 120 |
|
Аналого-цифровое преобразование |
|
|
Частота дискретизации |
25 МГц (однократный сигнал), 1,25 ГГц - эквивалентная (периодичный сигнал) |
|
Разрядность АЦП |
8 бит |
|
Режимы выборки |
Выборка, пик. детектор (>40 нс), сглаживание, накопление |
|
Автоматические измерения |
|
|
Функции по вертикали |
U ( I): переменное, постоянное, переменное со смещением, пик, дБ (дБ, дБм/50 Ом, дБм/600 Ом), коэф. амплитуды |
|
Функции по горизонтали |
Частота +/- коэф. заполнения, +/- ширина импульса, фаза |
|
Курсорные измерения |
|
|
Один вертикальный курсор |
U макс./мин./ср., время от начала записи ( Roll, Trend Plot) |
|
Два вертикальных курсора |
Δ U, ΔT, 1/ ΔT, время между событиями ( Roll, Trend Plot) |
|
Два горизонтальных курсора |
+/- пик, размах от +пика до -пика, время нарастания и спада |
|
Мультиметр |
|
|
Максимальные пределы измерений |
1250 В, 10 МА (с датчиком), 30 МОм, 70 МГц, 550 мкФ, 800оС (с датчиком), 0... 359о, 2... 98%, 1... 10 |
|
Максимальное разрешение |
0,1 Мв; 10 мкА; 0,1 Ом; 1 Гц; 10 пкФ, 0,1оС; 1о; 0,1% |
|
Базовая погрешность |
±0,5% (постоянное напряжение) |
|
Дополнительные функции |
Δ-измерение, автоудержание |
|
Регистратор Trend Plot |
|
|
Режимы работы |
График мин./макс./ср. с метками даты и времени |
|
Источник сигнала |
Канал 1 (2); 1 и 2 |
|
Длительность записи |
120 с (15 с/дел)... 16 суток (48 ч/дел) |
|
Тестирование сигналов шин интерфейсов |
|
|
Режимы работы ( Fieldbus) |
Выбор допусковых значений, глазковая диаграмма |
|
Источник сигнала |
Канал 1 (2), 1 и 2 |
|
Типы шин (протоколов) |
AS-I, CAN, interbus S, ControlNet, Modbus (RS-232, RS-485), Foundation Fieldbus, Profibus, Ethemet |
|
Общие данные |
|
|
Память |
20 осциллограмм + профили |
|
ЖК-дисплей |
8х9,6 дел (72х72 мм); 240х240 точек, подсветка |
|
Напряжение питания |
Внешнее, через сетевой адаптер NiMH, макс. 6,5 ч |
|
Габаритные размеры |
232х115х50 |
|
Масса |
1,2 кг (с аккумулятором) |

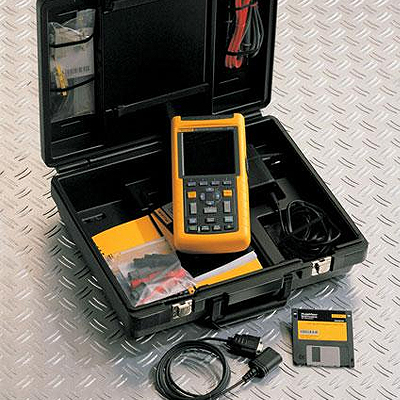

Комплект поставки осциллографа ScopeMeter Fluke 125:
*Технические характеристики и комплект поставки приборов для электрического контроля могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по осцилографам можно получить, обратившись к нашим специалистам, по телефонам, указанным разделе "контакты".
Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.
|
