Регистратор качества электроэнергии для трехфазной сети FLUKE 1744

  • Регистратор качества электроэнергии для трехфазной сети FLUKE 1744c, логгер качества электрической энергии Fluke Memobox, анализатор качества электроэнергии

    /images/all/3/2175/big/img_5.jpg

    jijijij

    Регистратор качества электроэнергии для трехфазной сети FLUKE 1744
  • Fluke 1744

    /images/all/3/2175/big/img_14.jpg

    Fluke 1744

    Fluke 1744

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Fluke


Страна производитель: США США
Артикул: 2583422
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Регистратор качества электроэнергии FLUKE 1744 - 5634 евро с НДС. Оплата в руб. по курсу ЦБ РФ.

Доставляем регистраторы, логгеры, анализаторы качества электрической энергии и др. электроизмерительные приборы по всей России курьерскими службами и транспортными компаниями.

Трехфазный регистратор энергии FLUKE 1744

Тип оборудования: регистратор энергии, логгер энергии

Производитель регистраторов энергии: Fluke, США
Серия: Fluke 1740

Модель: FLUKE 1744

Описание: Трехфазный прибор для регистрации напряжения, гармоник и др. электрических параметров

Гарантия на анализатор качества электроэнергии FLUKE 1744: 3 года.

Логгер энергии FLUKE 1744 - трехфазный регистратор энергии

Назначение логгера электроэнергии FLUKE 1744 :

Водонепроницаемый регистратор энергии FLUKE 1744 (класс защиты IP65) предназначен для регистрации стандартных параметров, включая напряжение (В), ток (A), мощность (Вт), полную мощность (ВА), реактивную мощность (ВАр), коэффициент мощности, энергию, мерцание, изменения напряжения и коэффициент гармонических искажений (THD).

Регистрация качества электропитания - это очень просто, если использовать компактные и надежные регистраторы Fluke

Регистраторы качества электроэнергии серии Fluke 1740 трехфазного исполнения - это ваттметры ежедневного использования для технического персонала, осуществляющего анализ работы, а также поиск и устранение неисправностей в энергораспределительных системах. Обеспечивая возможность одновременной регистрации до 500 параметров электропитания в течение 85 дней, а также мониторинга событий, эти ваттметры помогают выявлять перемежающиеся сбои и другие проблемы по качеству электропитания, трудно выявляемые без этих приборов.

Поставляемое ПО PQ Log позволяет быстро оценить качество электропитания на технологическом входе, подстанции или при нагрузке, в соответствии с последним стандартом EN50160. В комплект не входят 4 шт. гибкий зонд 15/150/1500/3000 A с 2 метрами кабеля.

Регистратор энергии Fluke 1744 выполняет следующие функции:

  • Анализ искажений - Обнаружение основных причин неправильного функционирования оборудования, что позволяет устранять неисправности и проводить профилактические мероприятия по обслуживанию системы
  • Соответствие требованиям качества услуг - Оценка качества поступающей электроэнергии на технологическом входе
  • Исследование качества электропитания - Оценка исходного качества электропитания для оценки совместимости с критически важными системами до их установки
  • Нагрузочные испытания - Верификация возможностей электрической системы до и после добавления нагрузок
  • Оценка качества энергии и мощности - Валидация изменений в помещениях посредством количественной оценки энергопотребления, коэффициента мощности и общего качества электроэнергии, а также качества электроэнергии до и после установки улучшений

Регистратор Fluke 1744 измеряет следующие параметры электропитания:

  • напряжение,
  • силу тока,
  • мощность,
  • активную мощность,
  • реактивную мощность,
  • коэффициент мощности,
  • энергию,
  • мерцание, изменение напряжения,
  • суммарное гармоническое искажения

Преимущества регистраторов серии Fluke 1740

Компактные, прочные и надежные регистраторы качества электроэнергии серии Fluke 1740 трехфазного исполнения являются приборами первой необходимости для технического персонала, осуществляющего анализ работы, а также поиск и устранение неисправностей в энергораспределительных системах. Три имеющиеся модели регистраторов обеспечат решение как базовых, так и самых специфических Ваших проблем в области регистрации качества электроэнергии.

  • Fluke 1743: Водонепроницаемый монитор IP65 предназначен для регистрации стандартных параметров, включая напряжение (В), ток (A), мощность (Вт), полную мощность (ВА), реактивную мощность (ВАр), коэффициент мощности, энергию, мерцание, изменения напряжения и коэффициент гармонических искажений (THD).
  • Fluke 1744: Обладает теми же функциями, что и Fluke 1743. Помимо основных параметров электропитания Fluke 1744 также обеспечивает измерение гармоник напряжения и тока, промежуточных гармоник, управляющих сигналов сети, дисбаланса и частоты.
  • Fluke 1745: Регистратор качества электроэнергии усовершенствованной конструкции со степенью защиты IP50 обладает теми же функциями, что и Fluke 1744, а также снабжен ЖК дисплеем, обеспечивающим показ в режиме реального времени, и источником бесперебойного питания UPS на 5 часов работы.
  • Принцип "Включай и работай": установка прибора занимает считанные минуты. При этом опознавание и подача электропитания на датчик тока осуществляется в автоматическом режиме;
  • Легкость установки в распределительных шкафах: компактность корпуса, обеспечивающего полную изоляцию прибора, а также принадлежностей обеспечивает легкость установки даже в условиях дефицита пространства в непосредственной близости к линиям электропитания, находящимся под напряжением;
  • Долговременный мониторинг электроэнергии: возможность беспрерывной загрузки данных во время процесса записи;
  • Повышенная точность измерений напряжения: точность измерения напряжения в соответствии с классом А стандарта IEC61000-4-30 (0,1%);
  • Быстрота процесса оценки качества электроэнергии: оценка качества электроэнергии в соответствии со стандартом EN50160 с составлением статистического обзора;
  • Определение основной причины: поставляемое ПО PQ Log позволяет быстро проанализировать тренды, создает статистические итоговые сводки, а также дает подробные графики и таблицы;
  • Прочность и надежность: сконструирован для ежедневного полевого использования, отсутствуют механические элементы, прочный корпус с изоляцией, двухгодичная гарантия.

Регистраторы для всех способов использования

Переносной регистратор-ваттметр серии Fluke 1740 прост в установке и использовании и разработан для работы в любых условиях при применении низкого и среднего напряжения. Три имеющиеся модели регистраторов обеспечат решение как базовых, так и самых специфических Ваших проблем в области регистрации качества электроэнергии.

Fluke 1743: Водонепроницаемый монитор IP65 предназначен для регистрации стандартных параметров, включая напряжение (В), ток (A), мощность (Вт), полную мощность (ВА), реактивную мощность (ВАр), коэффициент мощности, энергию, мерцание, изменения напряжения и коэффициент гармонических искажений (THD).
Fluke 1744: Обладает теми же функциями, что и Fluke 1743. Помимо основных параметров электропитания Fluke 1744 также обеспечивает измерение гармоник напряжения и тока, промежуточных гармоник, управляющих сигналов сети, дисбаланса и частоты.
Fluke 1745:В дополнение к функциям измерения прибора Fluke 1744, регистратор качества электроэнергии IP50 усовершенствованной конструкции снабжен жидкокристаллическом дисплеем, обеспечивающим показ в режиме реального времени, а также источником бесперебойного питания на 5 часов работы.

Краткие технические характеристики регистратор качества электроэнергии для трехфазной сети FLUKE 1744 :



Функции изделияFluke 1745Fluke 1744Fluke 1743
Измерение основных параметров электропитания:напряжения, силы тока, мощности, активной мощности, реактивной мощности, коэффициента мощности, энергии, мерцания, изменений напряжения, а также суммарного гармонического искажения. + + +
Измерение гармоник напряжения и тока до 50-й включительно, дисбаланса и управляющих сигналов сети + +
Устойчивость к пыли/воде IP50 IP 65, водонепроницаемое исполнение IP 65, водонепроницаемое исполнение
Дисплей Светодиодный + жидкокристаллический Светодиодный Светодиодный
Продолжительность работы от источника бесперебойного питания 5 часов 3 сек. 3 сек.
Размеры (ВxШxГ) 282 x 216 x 74 мм (11,5 x 8,8 x 3 дюйма) 170 x 125 x 55 мм (6,9 x 5,1 x 2,2 дюйма) 170 x 125 x 55 мм (6,9 x 5,1 x 2,2 дюйма)



Общие данные



ПараметрЗначения
Исходная погрешность Относится к эталонным условиям и имеет срок гарантии два года
Интервал перекалибровки рекомендуемый срок - 2 года
Система качества разработан, сконструирован и изготовлен в соответствии с требованиями стандарта DIN ISO 9001
Эталонные условия 23 °C ± 2 K; 74 °F ± 2 K , Vm=230 В ± 10%, 50 Гц ± 0,1 Гц или 60 Гц ± 0,1 Гц
Чередование фаз: L1, L2, L3
Длина интервала: 10 минут
Разъем Wye: (L1, L2, L3 относительно N)
Корпус надежные, полностью изолированные корпус и принадлежности
Безопасность IEC/EN 61010-1, 600 В -кат. III, 300 В - кат. IV, степень загрязнения окружающей среды - 2, двойная изоляция
Тип напряжения тестирования 5,2 кВ среднеквадратичное значение, 50 Гц / 60 Гц, в течение 5 с
Электромагнитная совместимость Излучение: IEC/EN 61326-1, EN55022
Помехоустойчивость: IEC/EN 61326-1



Входное напряжение



ПараметрЗначения
Входной диапазон VI P-N: не более 480 В переменного тока
Макс. напряжение перегрузки 1,2 ВI
Разъемы P-P или P-N, одно- или трехфазное
Номинальное напряжение VN <= >
Входное сопротивление Прибл. 820 кОм на канал Lx-N однофазный (соединены L1 или A, L2 или B, L3 или C): прибл. 300 кОм
Выбор нормы Программирование задания



Токовый вход с гибкими проводниками



ПараметрЗначения
Входные диапазоны II L1 или A, L2 или B, L3 или C, N 15 А / 150 А / 1500 А / 3000 А перем. тока
Диапазон измерения 0,75 А ... 3000 А перем. тока
Внутренняя ошибка < >
Воздействие расположения Не более ± 2 % измеряемой величины - при длине проводника до измерит. головки > 30 мм
Влияние поля рассеяния < > 200 мм
Температурный коэффициент < >
Текущий трансформатор Коэффициент <= >
Выбор диапазона Программирование задания
Связь 3-фазная, 3-фазная +N, 2 фазы L1 или A и L3 или C (метод изм. 2 W) 7-полюсный разъем



Входной ток для зажима



ПараметрЗначения
Входные диапазоны II L1 или A, L2 или B, L3 или C, N 0,5 В номинальное (для II) 1,4 Vпик
Диапазон измерения 0,75 А ... 3000 А перем. тока
Внутренняя ошибка < >
Воздействие расположения Не более ± 2 % измеряемой величины - при длине проводника до измерит. головки > 30 мм
Влияние поля рассеяния < > 200 мм
Температурный коэффициент < >
Текущий трансформатор Коэффициент <= >
Выбор диапазона Программирование задания
Связь 3-фазная, 3-фазная +N, 2 фазы L1 или A и L3 или C (метод изм. 2 W) 7-полюсный разъем



Входной ток для зажима



ПараметрЗначения
Входные диапазоны II L1 или A, L2 или B, L3 или C, N 0,5 В номинальное (для II) 1,4 Vпик
Внутренняя погрешность < >
Макс. перегрузка 10 В перем. тока
Входное сопротивление Прибл. 8,2 кОм
Текущий трансформатор Коэффициент сопр.<= >



Системы электропитания



Треугольник, 2-элементный треугольник, звезда, однофазная, однофазная с расщепленной фазой



Регистратор



ПараметрЗначения
Сетевой адаптер Функциональный диапазон: от 88 В до 660 В (абсолютное значение), 50 Гц / 60 Гц от 100 В до 350 В пост. тока с внутр. предохранителем: 630 мА T
Потребление электроэнергии: 5 Вт
Продолжительность работы от источника бесперебойного питания:
Fluke 1745: Внутренний аккумулятор для стандартно > 5 ч работы при автоматическом управлении питанием
Fluke 1743/44: 3 с конденсаторный
Плавкий предохранитель: источник питания можно заменить только в центре техобслуживания.
Источник питания можно соединить параллельно к входным изм. зажимам (до 660 В)
Экран, индикаторы Светодиодные индикаторы состояния и уровней напряжения
Fluke 1745: Жидкокристаллический дисплей с подсветкой, показывающий напряжение, ток, активную мощность, последовательность фаз.
Память Флэш-память: EPROM объемом 8 МБ
Интервалы: Функция A > 12000 интервалов для периода > 85 дней с интервалом 10 мин.
Функция P > 30000 интервалов для периода > 212 дней с интервалом 10 мин
Таблица регистрации событий: > 13000
Модель памяти: линейная, циклическая
Интерфейс RS 232, 9600...115 000 бод, автоматический выбор скорости передачи, трехпроводная связь
Размеры Fluke 1745: 282 мм x 216 мм x 74 мм (115 x 88 x 33 дюйма)
Fluke 1743/1744: 170 мм x 125 мм x 55 мм (69 x 51 x 22 дюйма)
Вес Fluke 1745: прибл. 3 кг
Fluke 1744/1743: прибл. 2 кг
Измерение Преобразователь температуры A/D 16 бит, частота выборки: 10,24 кГц
Фильтр НЧ фильтрации: FIR-фильтр, fc =4,9 кГц
Частота, чувствительность: Погрешность < />Длина интервала: 1, 3, 5, 10, 30 с, 1, 5, 10, 15, 60 минут
Усредненное время для мин/макс значений: ½, 1 период сетевой частоты, 200 мс,1 , 3 , 5 с
Временная ось Разрешение: 10 мс (при 50 Гц), отклонение: 2 с/сутки при 23 °C; 74 °F ± 2 K



* Технические характеристики и комплект поставки регистратора энергии могут быть изменены производителем без предварительного уведомления.

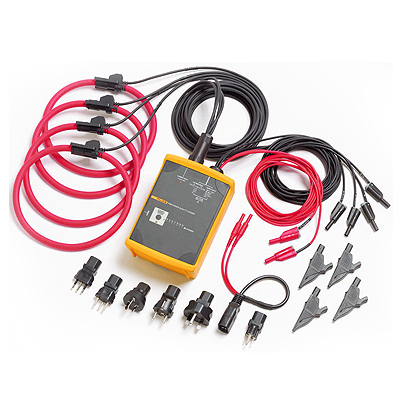

Комплект поставки Fluke 1744 :

  • Регистратор Fluke 1744 Memobox;
  • 4 гибких зонда 15/150/1500/3000 A с 2 метрами кабеля;
  • CD-ROM м ПО PQ Log;
  • RS232 кабель/адаптер последовательного интерфейса и кабель последовательного интерфейса (RS232-USB);
  • Тестовые отведения для напряжения и электропитания;
  • 4 черных зажима типа "дельфин";
  • Набор локализации цвета;
  • Сумка для переноски;
  • Сертификат об испытаниях со значениями измерений;
  • Отпечатанное руководство на английском;
  • Многоязыковой компакт диск с руководством пользователя.
