Электроискровой дефектоскоп Compact DC

  • Электроискровой дефектоскоп Compact DC (дефектоскоп PCWI)

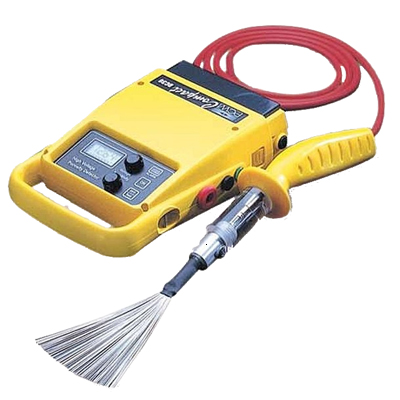

    /images/all/3/2415/big/img_5.jpg

    jijijij

    Электроискровой дефектоскоп Compact DC

ЦЕНА: от 256 454 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
PCWI


Страна производитель: Австралия Австралия
Артикул: PCWI0920, PCWI0925, PCWI0930, PCWI0935
В наличии!
Гарантия: 1 год
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Электроискровой дефектоскоп Compact DC

Тип оборудования: электроискровой дефектоскоп, искровой дефектоскоп, холидей детектор, детектор пористости

Производитель: PCWI (прецизионная аппаратура), Австралия

Серия дефектоскопов: PCWI Compact

Модель дефектоскопа: PCWI Compact DC





Дефектоскоп Inspector цифровой соответствует стандартам и требованиям: AS3894.1-2002 и стандартам национальной ассоциации инженеров-коррозионистов (Nace); TM0186-94; TM0384-94; RP0490-2001; RP0274-98; RP0188-99.





Описание: Искровой прибор для проверки сплошности изоляционных покрытий труб и других защитных покрытий на металле



Электроискровой дефектоскоп постоянного тока PCWI Compact DC





Электроискровой дефектоскоп (Детектор пористости):

PCWI Compact (электроискровой дефектоскоп постоянного тока)

Электроискровой дефектоскоп PCWI Compact (ранее известный, как Hi-Lighter) - это маленький, легкий прибор с встроенным портативным батарейным источником питания, характеризующийся: цифровым дисплеем применяемого напряжения, постоянным током испытания, ручками управления полностью регулируемого напряжения и чувствительности. Он может применяться для различных целей, включая контроль покрытий трубопроводов, стальных конструкций и резервуаров.

Широко известны, как детекторы пропусков, электроискровые дефектоскопы и jeepers.

Соответствуют СЕ. Изготавливаются в Австралии компанией PCWI.

Высоковольтные электроискровые дефектоскопы  постоянного тока, также известные, как детекторы пористости, применяются для обеспечения долговечности систем с покрытиями путем определения места нахождения микроотверстий, пузырей воздуха и пористости в непроводящих покрытиях на проводящих подложках, включая бетон.

Выпускаются 2 модели дефектоскопов Compact DC c диапазонами напряжений:

  • Compact DC15 (0 - 15 кВ)
  • Compact DC30 (0 - 30 кВ)



Модели:

  • PCWI0920- Электроискровой дефектоскоп PCWI Compact DC15 15kv (Industrial Kit)
  • PCWI0925- Электроискровой дефектоскоп PCWI Compact DC15 15kv (Pipeline Kit)
  • PCWI0930- Электроискровой дефектоскоп PCWI Compact DC30 30kv (Industrial Kit)
  • PCWI0935- Электроискровой дефектоскоп PCWI Compact DC30 30kv (Pipeline Kit)



Применение электроискрового дефектоскопа Compact DC:

  • Применяются для выявления пористости (микроотверстий или пропусков) в диэлектрических (изолирующего типа) покрытиях на проводящих подложках, включая бетон.
  • Подходят для проведения работ при нанесении покрытий на трубопроводы, сосуды и конструкции. Хороши для применения на танках хранения, вентилях и трубопроводах.
  • Размещаемые в портативном кейсе из пластмассы АВС приборы подают на выход стабилизированное напряжение постоянного тока до 30 кВ. Источник постоянного тока поддерживает применяемое напряжение испытания. Полный ток испытания - при низких напряжениях (там, где это наиболее необходимо) при контроле малой толщины пленки (т.е. 150 мкм - согласно AS 3894.1-2002).
  • Переключатели кратковременного включения и включения для непрерывной работы (смонтированные на лицевой панели) обеспечивают включение прибора на короткий промежуток времени, в целях безопасности, или для длительной работы.
  • Для изменения напряжения нет необходимости менять источники питания или датчики - дефектоскопы имеют встроенные портативные батарейные источники питания, которые могут заряжаться отдельно. При зарядке можно работать  с помощью зарядного устройства от сети. Перезарядка занимает 10 часов.

      Ток на выходе регулируется.

      Применяемое напряжение и состояние батареи непрерывно отображается на светодиодном дисплее (СДД).



Особенности дефектоскопов Compact DC:



  • Легкий, в кейсе из пластмассы АВС
  • Переключатель кратковременного включения прибора, обеспечивающий автоматическое отключение.
  • Отображение в цифровом виде прикладываемого напряжения, индикация состояния батареи
  • Регулируемое напряжение постоянного тока.
  • Диапазон полностью регулируемого напряжения 0-15 кВ или 0-30 кВ.
  • Встроенный портативный источник питания.
  • Постоянный ток испытания.
  • Управление чувствительностью.
  • Защита от перезарядки.
  • Отдельный источник питания.
  • Наушники от окружающего шума.
  • Дополнительный переключатель включения/выключения в рукоятке.



Комплекты поставок электроискрового дефектоскопа:



Промышленный комплект - Compact DC Industrial Kit:



  • Электроискровой дефектоскоп PCWI;
  • высоковольтная рукоятка с неоновым индикатором;
  • соединительный высоковольтный кабель (2м);
  • кабель заземления (7м);
  • зарядное устройство;
  • адаптер для подключения щеточного датчика (60мм);
  • щеточный датчик типа "веерная щетка";
  • прямоугольный щеточный датчик (250 мм ширина);
  • удлинитель датчика (450 мм);
  • наушники;
  • кейс для переноски с наплечным ремнем;
  • инструкция по эксплуатации на русском языке



Комплект для трубопроводов - Compact DC Pipeline Kit:



  • Электроискровой дефектоскоп PCWI;
  • высоковольтная рукоятка с неоновым индикатором;
  • соединительный высоковольтный кабель (2м);
  • кабель заземления (7м);
  • зарядное устройство;
  • держатель для пружинных датчиков с удлинителем (450 мм);
  • адаптер для подключения щеточного датчика (60мм);
  • щеточный датчик типа "веерная щетка"наушники;
  • кейс для переноски с наплечным ремнем;
  • инструкция по эксплуатации на русском язык





ОРГАНЫ УПРАВЛЕНИЯ

1)LCD дисплей (включая индикатор состояния батареи)

2)Ручка управления напряжением (10 оборотов)

3)Визуальная сигнализация, срабатывающая при нахождении дефекта

4)Кнопка включения прибора

5)Переключатель выключение/испытание

6)Ручка управления чувствительностью сигнализации

7)Звуковая сигнализация, срабатывающая при нахождении дефекта

8)Разъем для подключения высоковольтного датчика

9)Предохранитель (1,6 А медленно перегорающий) 5х20 мм

10)Место подключения провода заземления.

11)Разъем для зарядки - дает возможность работать в то время, как проходит зарядка

12)Портативный батарейный источник питания

13)Наушник (подключается с противоположной стороны)





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Compact DC



Дефектоскоп DC15

Дефектоскоп DC30

Вес прибора:

2,2 кГ

2,2 кГ

Вес прибора в упаковке:

6,0 кГ

6,0 кГ

Дисплей:

LED

LED

Напряжение:

От 0 до 15 кВ

От 0 до 30 кВ

Разрешение:

10 В

10 В

Ток короткого замыкания:

Максимальный ток испытания 0,5 мА

Источник питания:

Сдвигаемый элемент на 3 Амперчаса

Размеры:

260х160х70 мм

Сигнализация:

Звуковая и визуальная

Ручка датчика:

Высоковольтный кабель длиной 2 м с изоляцией из силиконовой резины

Состояние батареи:

CДД дисплей



Датчики детекторов пористости:

  • ПЛОСКИЕ ЩЕТКИ И КАТУШКИ

Все щетки изготавливаются из латунной проволоки диаметром 100 мкм. Выпускаются плоские щетки шириной от 50 мм до 600 мм, а также веерные щетки и удлинители ручки датчика.

  • КАТУШКИ ДЛЯ КОНТРОЛЯ ПОКРЫТИЙ ТРУБОПРОВОДОВ

Специальная конструкция без провисания. Размеры: от 50 мм. Выпускаются также держатели катушки и удлинители. Пригодны для всех детекторов пористости, детекторов пропусков и искровых дефектоскопов.

  • ЩЕТКИ ДЛЯ КОНТРОЛЯ ТРУБОПРОВОДА СНАРУЖИ

PCWI щетки, прокатывающиеся по внешнему диаметру трубопровода, пригодны для всех детекторов пористости, детекторов пропусков и искровых дефектоскопов. Размер: от 25 мм до 500 мм или по требованию заказчика. Смонтированы на роликовых колесах. Легкие. Кольцеобразный датчик легко пересочленяется. Датчик легко перемещается через колено трубы. Разделяется, облегчая сборку. Выпускаются щетки на ½ и 1/3 окружности трубы.

  • ДИСКОВЫЕ ЩЕТКИ ДЛЯ КОНТРОЛЯ ПОКРЫТИЙ НА ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБОПРОВОДОВ

Диаметр от 100 мм до 500 мм. По специальному заказу возможно изготовление щеток для контроля покрытий на внутренней поверхности трубопроводов большего диаметра (до 2 м). Также изготавливаются щетки размером ½ и 1/3 окружности трубопровода. Пригодны для всех детекторов пористости, детекторов пропусков и искровых дефектоскопов.

  • СПИРАЛЬНЫЕ ЩЕТКИ ДЛЯ КОНТРОЛЯ ПОКРЫТИЙ НА ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБОПРОВОДОВ

Диаметр от 30 мм до 110 мм. Пригодны для всех детекторов пористости, детекторов пропусков и искровых дефектоскопов.
