Разрывная машина WDW-20E

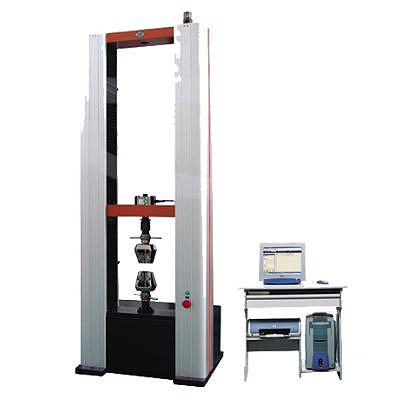

  • Разрывная машина WDW-20E - электромеханическая универсальная испытательная машина TIME Group

    images/all/3/2492/big/img_5.jpg

    jijijij

    Разрывная машина WDW-20E

ЦЕНА: по запросу

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
ПРОИЗВОДИТЕЛЬ:
TIME GROUP INC.


Страна производитель: Китай Китай
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.


ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Разрывная машина WDW-20E

Стоимость разрывной машины WDW-20E - $41 600 с НДС. Поверка и пуско-наладка разрывной машины WDW-20E по запросу.

Тип оборудования: Разрывная машина, испытательная машина
Производитель разрывных мшин: TIME Group Inc., Китай
Серия: WDW
Модель:
WDW-20E
Описание: Разрывная электрмеханическая испытательная машина с максимальной нагрузкой 20 кН (2 тонны)

Сертификаты на испытательную машину WDW-20E:

- Сертификат об утверждении типа средств измерений, допущена к применению в Российской Федерации. Разрывная машина WDW-20E внесена в Государственный реестр средств измерений РФ.

Гарантия на разрывную машину WDW-20E: 1 год.

Электромеханическая универсальная испытательная машина WDW-20E применяется для проведения статических испытаний на растяжение, сжатие и изгиб неметаллических материалов, а также испытания цветных металлов имеющих небольшие значения параметров прочности.

Электромеханическая универсальная испытательная машина WDW-20E применяются в лабораториях контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих, например при производстве резино-технических изделий, в научно-исследовательских институтах легкой промышленности, при производстве автомобильных комплектующих, а также в других смежных областях производства.

Программное обеспечение WinWDW, предназначенное для управления электромеханическими универсальными испытательными машинами серии WDW, разработанное специалистами компании TIME Group Inc. позволяеет настраивать параметры в соответствии с основными международными, европейскими, американскими стандартами: ISO 6892-84, ASTM E8, DIN 50125, EN 10002,а также можно применять для испытаний по ГОСТ 1497-84 цилиндрических образцов тип VI, VII и пропорциональных плоских образцов тип I, II, для испытаний на сжатие: ГОСТ 25.503, для испытаний на изгиб: ISO 7438-85, ГОСТ 14019.

Основные преимущества испытательной машины WDW-20E:

  • Большая рабочая зона для испытаний на растяжение, сжатие и изгиб.
  • Высокая жесткость конструкции силовой рамы для точного перемещения траверсы.
  • Высокая точность позиционирования траверсы при пуске и останове теста, и контроль скорости при испытании.
  • Датчик силы установлен на подвижной траверсе.
  • Концевые выключатели для защиты оператора и узлов испытательной машины.
  • Программная защита от перегруза датчика силы, и кнопка аварийного останова.
  • Выносной пульт для ручного управления траверсой при установке образца в зоне испытания.

Возможности программного обеспечения WinWDW: Позволяет автоматически определять следующие характеристики механических свойств материала в соответствии с ISO 6892:

  • ReHтв) - верхний предел текучести
  • ReLтн) - нижний предел текучести
  • Rmв) - временное сопротивление
  • Rp0,2) - условный предел текучести
  • A (δ) - относительное удлинение
  • Agt (δp) - относительное равномерное удлинение
  • E - модуль упругости
  • Z (Ψ) - относительное сужение.

Построение диаграмм нагружения в координатах:

  • Нагрузка-Время
  • Перемещение-Время
  • Нагрузка-Перемещение
  • Нагрузка-Деформация
  • Деформация-Время

Технические характеристики испытательной машины WDW-20Е

Максимальная нагрузка

20 кН

Жесткость силовой рамы

80 кН/мм

Точность нагрузки

±1%(±0,5% по заказу)

Диапазон нагрузки

0,4-100%

Диапазон деформации

2-100%

Точность деформации

±1%(±0,5% по заказу)

Разрешение перемещения

0,001 мм

Точность измерения перемещения

±1%

Диапазон скоростей нагружения

0,005-500 мм/мин

Максимальное перемещение траверсы при растяжении

800 мм

Максимальное перемещение траверсы при сжатии

800 мм

Ширина пространства для испытаний

370 мм

Захваты

Клиновые для плоских и круглых образцов и другие по заказу клиента

Габаритные размеры

775х500х1717 мм

Вес силовой рамы

250 кг

Мощность

0,5 кВт

Параметры электропитания

220В±10%, 50 Гц, 1 фаза

Система привода

MINAS A4 Panasonic Co. Ltd (Япония), цифровая система измерений и управления

Базовый комплект поставки WDW-20E

НаименованиеКраткая характеристикаКоличествоПримечание
1AC серво мотор и системаМощность 0.75 кВт1 комплектPanasonic Co. Ltd. of Japan
2Программное обеспечение и система измеренияWinWDW1 комплектTIME Group Inc.
3Ходовые винты-2 шт.Jining Bote
4Трансформатор-1 шт.-
5Датчик нагрузки(тензодатчик)20 кН1 шт.Transcell PSD-2TSJTH (USA)
6ЭкстензометрYYU-10/50 измерительная база 50 мм, измеряемая деформация 25 мм1 шт.-
7Фотоэлектрический энкодерOmron 20001 шт.-
8Персональный компьютерP4/256MDDR/80G1 шт.Lenovo
9ПринтерHP 1368(A4, inkjet)1 шт.HP
10Губки для растяжения плоских образцов, мм0 - 7
7 14
1 набор-
11Губки для растяжения круглых образцов, мм4 9
9 14
1 набор-
12Компрессионные пластины, мм1001 набор-
13Приспособления для изгибаШирина между двух опор 280, Диаметр оправки 10 мм1 набор-
14Инструменты-1 набор-
15Техническая документация-1 комплект-

Электромеханическая испытательная разрывная машина WDW-20E
