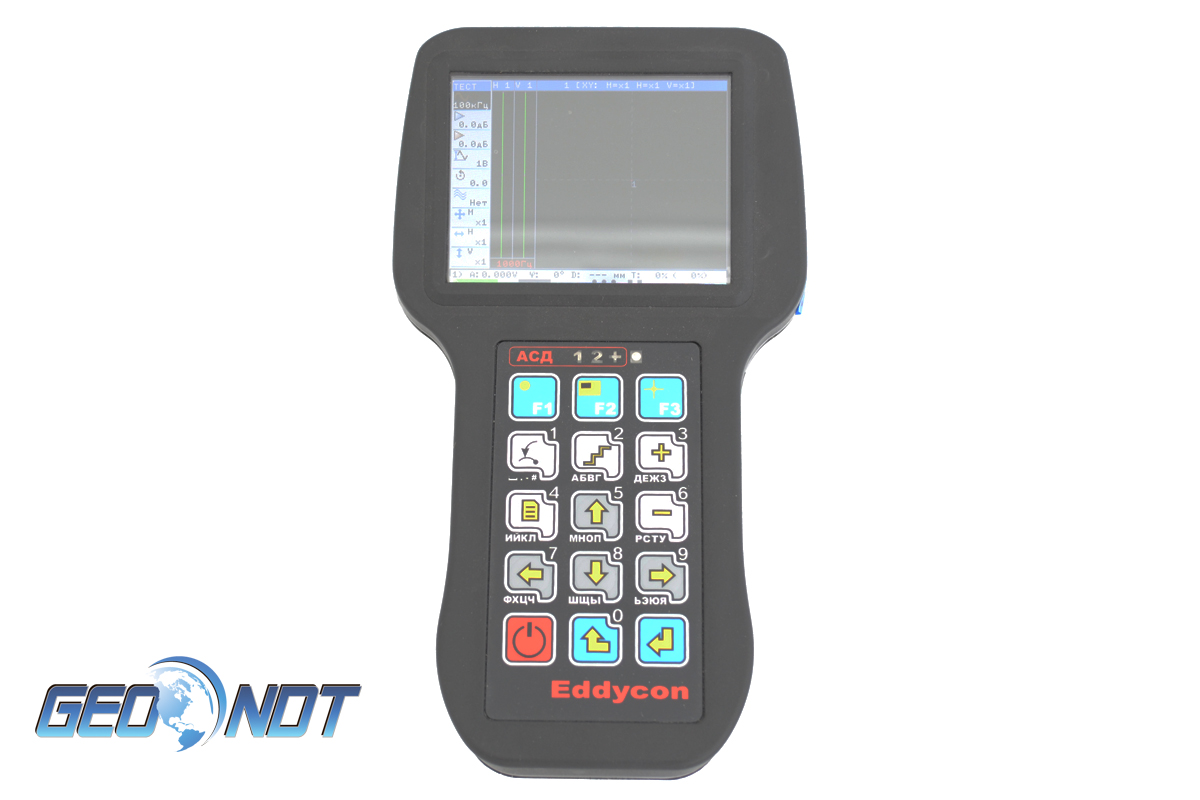

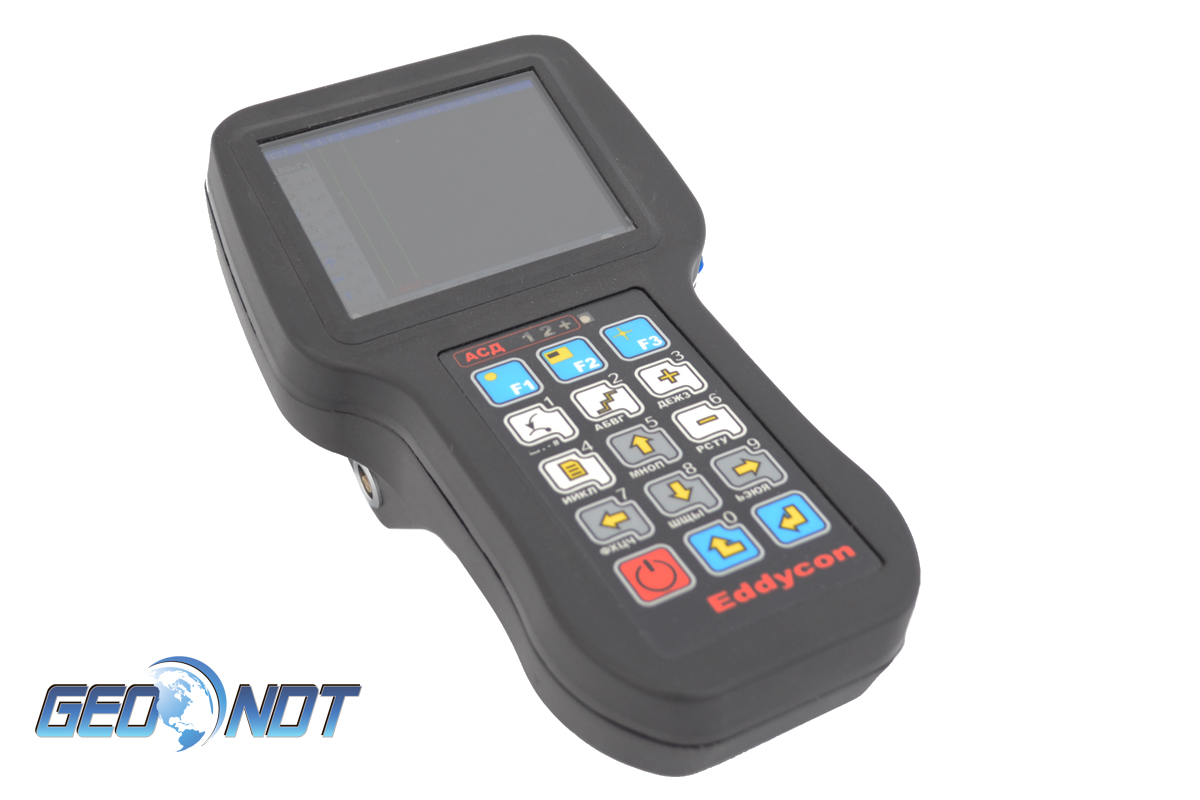

Вихретоковый дефектоскоп ВД3-81

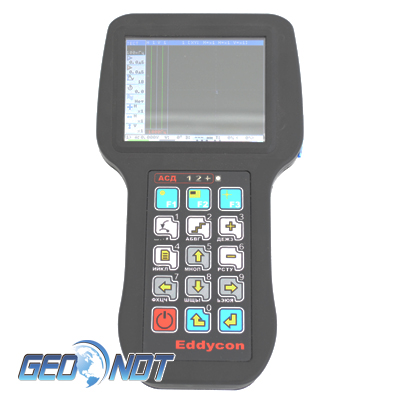

  • Вихретоковый дефектоскоп ВД3-81 EDDYCON

    /images/all/3/2529/big/img_5.jpg

    jijijij

    Вихретоковый дефектоскоп ВД3-81

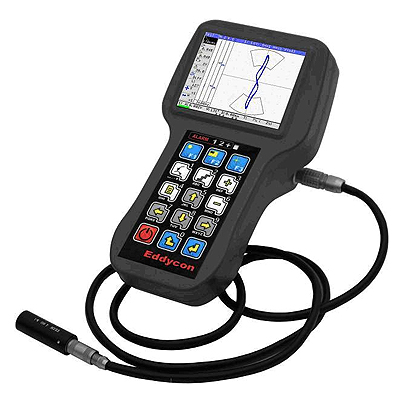

  • дефектоскоп ВД3-81 с датчиком

    /images/all/3/2529/big/img_14.jpg

    дефектоскоп ВД3-81 с датчиком

    дефектоскоп ВД3-81 с датчиком

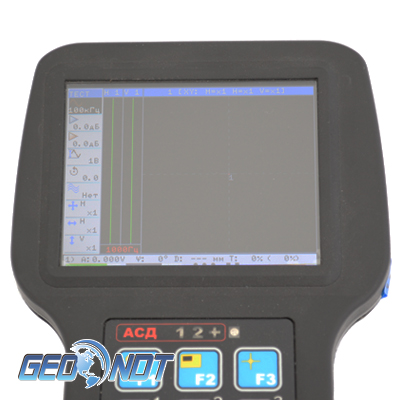

  • экран ВД3-81

    /images/all/3/2529/big/img_16.jpg

    1

    экран ВД3-81

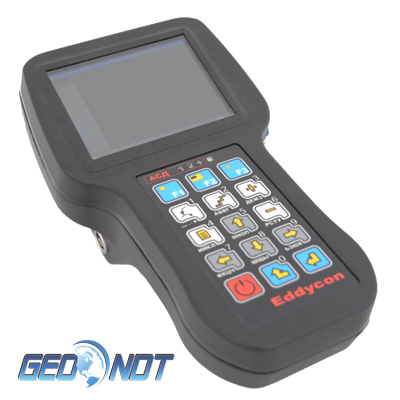

  • вихретоковый дефектоскоп ВД3-81

    /images/all/3/2529/big/img_18.jpg

    1

    вихретоковый дефектоскоп ВД3-81

ЦЕНА: от 545 181 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Промприбор


Страна производитель: Россия Россия

Гарантия: 1 год
Внесен в Госреестр СИ. Поверка входит в цену
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Магнитно-вихретоковый дефектоскоп ВИД-345

Вихретоковый дефектоскоп ВД3-81 EDDYCON - усовершенствованный аналог дефектоскопа ВД3-71



Тип оборудования: Дефектоскоп вихретоковый
Производитель: Россия

Серия:
ВД
Модель:
ВД3-81



Описание: вихретоковый дефектоскоп для обнаружения трещин на поверхности металла



Гарантия на дефектоскоп ВД3-81: 1 год.


Назначение вихретокового дефектоскопа ВД3-81:



Дефектоскоп вихретоковый ВД3-81 Eddycon относится к средствам контроля и оценки дефектов и предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.).



Дефектоскоп ВД3-81 Применяется В СЛЕДУЮЩИХ ОТРАСЛЯХ ПРОМЫШЛЕННОСТИ:



  • АВИАЦИОННАЯ:контроль деталей авиационной техники (диски колес, обшивка, лопатки турбин, многослойные конструкции, различного рода отверстия и т.д. );
  • ЖЕЛЕЗНОДОРОЖНЫЙ ТРАНСПОРТ: контроль железнодорожных деталей и узлов вагонов (детали колесной пары и буксового узла, тележек грузовых, рефрижераторных и пассажирских вагонов, автосцепного устройства и т.д.);
  • НЕФТЕГАЗОВАЯ: контроль трубопроводов, лопаток турбин ГРС, сосудов под давлением и т.д.;
  • ХИМИЧЕСКАЯ: контроль трубопроводов, промышленных резервуаров и т.д.;
  • ЭНЕРГЕТИЧЕСКАЯ: контроль труб парогенераторов внутренними проходными ВТП, контроль коллекторов и т.д.;
  • МАШИНОСТРОИТЕЛЬНАЯ: контроль прутков, проволоки, металлоконструкций, прокатных валков, листового метала, и т.д.



Преимущества дефектоскопа ВД3-81:



  • Возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
  • сохранение в памяти дефектоскопа большого количества настроек и результатов контроля;
  • специализированному программному обеспечению;
  • режим двусторонней связи с ПК через USB порт (для ввода в ПК информации из памяти дефектоскопа и возможности распечатки этой информации на принтере, а также для загрузки программ настроек из ПК в память дефектоскопа);
  • возможность условной оценки глубины дефекта;
  • световая и звуковая сигнализация дефекта;
  • простота в работе благодаря интуитивно-понятному интерфейсу;
  • малые массогабаритные показатели.



Отличительные особенности дефектоскопа ВД3-81 EDDYCON



  • цветной высококонтрастный TFT дисплей;
  • система АСД: 4 трехцветных светодиода, звуковая сигнализация;
  • возможность работы в двухчастотном режиме;
  • упрощенная процедура калибровки прибора на стандартных образцах;
  • возможность подключения датчика пути и сканера вихретокового ротационного;
  • возможность быстрого измерения отношения сигнал/шум;
  • поддержка USB;
  • низкотемпературное исполнение прибора (от - 30 °С).



Вихретоковый дефектоскоп ВД3-81 EDDYCON обладает следующими функциями:



  • Возможность выявления дефектов глубиной - от 0,1 мм и раскрытием - от 0,002 мм;
  • диапазон установки рабочих частот составляет - от 50 Гц до 12 МГц;
  • напряжения выхода генератора (удвоенная амплитуда) - от 0,5 В до 6 В;
  • диапазон регулируемого коэффициента усиления - 30 дБ;
  • диапазон регулируемого коэффициента предусиления - 40 дБ;
  • изменение фазы сигнала (диапазон вращения сигнала от 0° до 360° с шагом 0,1˚, 1°, 10°);
  • частота выборок - до 8кГц;
  • цифровая фильтрация сигнала (5 видов фильтров: низких частот, высоких частот, полосовой, дифференциальный, усредняющий);
  • отображение вихретокового сигнала: а) комплексная плоскость - позволяет выделять дефекты на фоне помех путем анализа формы сигнала; б) создание смесей двух каналов, может применяется для подавления мешающих факторов и уменьшения их влияния на результаты контроля (для смешивания оператор может выбрать один из 5-ти алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали, суммирование с инверсией по вертикали и произведение).
  • два режима работы прибора: день - применяется при работе в слабоосвещенных местах с недостаточной видимостью; ночь - применяется при работе в местах с ярким освещением, для увеличения контрастности дисплея;
  • время установления рабочего режима дефектоскопа - не более одной минуты;
  • функция автоочистки экрана (регулируемое время очистки экрана через 0,1 с; 0,5 с; 1 с; 2 с; 3 с; 4 с);
  • встроенные часы и календарь;
  • подсветка экрана и регулировка яркости экрана;
  • контроль перегрузки входного тракта;
  • контроль степени разряда аккумулятора;
  • возможность подключения и работы с ВТП следующего типа:

- дифференциальный ВТП;

-дифференциальный ВТП, включенный по схеме моста;

-дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой;

-дифференциальный ВТП, трансформаторного типа;

-абсолютный (параметрический) ВТП;

-абсолютный ВТП трансформаторного типа.

  • возможность подключения сканера вихретокового ротационного, для контроля отверстий и специализированных сканеров;
  • дружественный мультиязычный интерфейс;
  • время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей -  не менее 5,5 часов;
  • полный средний срок службы не менее 10 лет;
  • электрическое питание дефектоскопа осуществляется от встроенной аккумуляторной батареи номинальным напряжением 12 В и номинальной емкостью 2700 мА×час;
  • масса дефектоскопа с аккумуляторной батареей - не более 0,8 кг;
  • габаритные размеры дефектоскопа не более 188 мм ´107 мм ´ 78 мм.



Применение дефектоскопа ВД3-81:



  • Контроль болтовых отверстий при помощи сканера вихретокового ротационного. Круговая развертка позволяет дефектоскописту определить местоположение дефекта в отверстии.
  • Контроль литья. Использование специализированных преобразователей ПН-12-МДФ 01 и ПН-09-МДФ 01 в защитных корпусах в комплексе с  блоком АСД и цифровой обработкой сигналов позволит отстроиться от мешающих факторов, таких как шероховатость, краевой эффект, отрыв ВТП от поверхности объекта контроля и др.
  • Контроль трубопроводов различного назначения. Проведение основного либо подтверждающего контроля тела труб с применением дефектоскопа ВД3-81 Eddycon позволит оценить степень повреждения трубы и ее пригодность к дальнейшей эксплуатации.



Программное обеспечение дефектоскопа



Специализированное программное обеспечение для обработки результатов контроля универсального вихретокового дефектоскопа ВД3-81 Eddycon служит для формирования и распечатки отчетов. Данная программа предусматривает работу с сохраненными данными на персональном компьютере.



Основными преимуществами использования программы являются:



  • Интуитивно понятный интерфейс;
  • Удобный просмотр результатов контроля для каждой из частот (Частота №1, Частота №2 и Смесь);
  • Возможность создания и хранения электронных отчетов.
  • выдача данных по обнаруженному дефекту, а именно:

-координата расположения дефекта на дефектограмме;

-амплитуда и фаза сигнала;

-глубина дефекта.

Сформированный электронный отчет содержит все основные данные о проведенном контроле, а именно:

  • Информацию об организации, подразделении НК и дефектоскописте, проводившем контроль;
  • наименование объекта контроля;
  • все параметры настройки дефектоскопа на момент проведения контроля;
  • параметры сигнала от дефекта (амплитуда, фаза, глубина дефекта);
  • сигнал от дефекта в комплексной плоскости и на ленточных диаграммах;
  • дата проведения контроля

Возможно создание других форм отчетов по согласованию с Заказчиком.



*Внимание! Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по вихретоовым дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем дефектоскопы по всей России транспортными компаниями и курьерскими службами!



Технические характеристики вихретокового дефектоскопа ВД3-81 EDDYCON





Основные технические характеристики

Диапазон частот

кГц

от 0,05 до 12000

Усиление

дБ

70

Напряжение питания преобразователя

В

0,5, 1, 2, 4, 6

Частота выборок

Гц

8000

Фильтр

Гц

НЧ от 1 до 4000;

ВЧ от 1 до 4000;

Полосовой фильтр;

Дифференцирующий;

Усредняющий

Подключаемые ВТП



дифференциальные и абсолютные ВТП;

Цифровой масштаб



от 1/16 до 16, с шагом 6 дб

Вращение фазы

°, гр

от 0 до 360

Разъем для подключения ВТП



2 - pin LEMO, 4 - pin LEMO

Время следа сигнала

Сек

0,1; 0,5; 1; 2; 3; 4

Дисплей



Цветной ЖКД

Разрешение экрана

точек

320 ´ 240

Размер экрана

дюйм

2,756´1,969

мм

70 ´ 50

Режимы отображения сигнала



Комплексная плоскость - X(y);

Временная развертка - X(t), Y(t);

Круговая развертка - X(y)+А.

Типы пороговых уровней



Круг, Порог, Сектор, Отсечка

Память для хранения настроек и

результатов контроля



1 Гб памяти.

1 дефектограмма занимает - 6 Мб;

1 настройка занимает - 0,00355 Мб

Многочастотная работа



2 - частотное мультиплексирование;

Независимое регулирование обеих частот;

Смешивание сигналов для подавления нежелательных эффектов.

Батарея



Аккумуляторная Hi-MH 12В/2700 мА×ч

Время работы от батареи

час.

не менее 5,5

Температурное применение прибора

°С

от -30 до +40

Защита от воздействия окружающей среды



IP 64по ГОСТ 14254

Габаритные размеры

мм

188 ´107 ´ 78

Масса с аккумуляторной батареей

кг

не более 0,8



















































Введите число *


Введите число *
Сертификаты

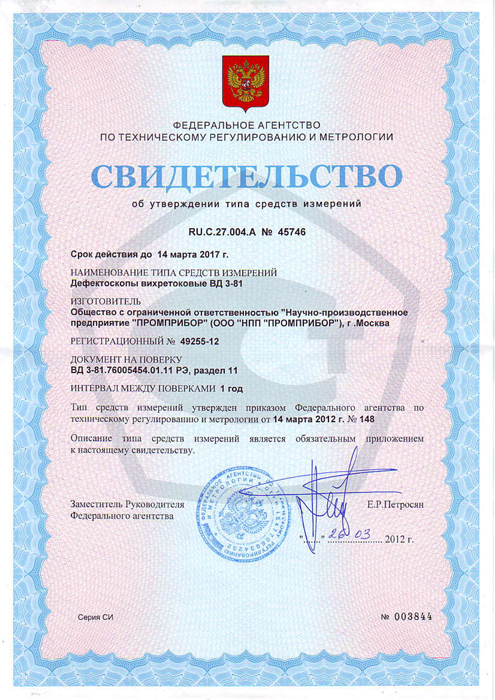

Свидетельство об утверждении типа СИ ВД3-81


ПОХОЖИЕ ТОВАРЫ

Вихретоковый дефектоскоп ВД3-81

Вихретоковый дефектоскоп ВД3-81 EDDYCON - усовершенствованный аналог дефектоскопа ВД3-71



Тип оборудования: Дефектоскоп вихретоковый
Производитель: Россия

Серия:
ВД
Модель:
ВД3-81



Описание: вихретоковый дефектоскоп для обнаружения трещин на поверхности металла



Гарантия на дефектоскоп ВД3-81: 1 год.


Назначение вихретокового дефектоскопа ВД3-81:



Дефектоскоп вихретоковый ВД3-81 Eddycon относится к средствам контроля и оценки дефектов и предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.).



Дефектоскоп ВД3-81 Применяется В СЛЕДУЮЩИХ ОТРАСЛЯХ ПРОМЫШЛЕННОСТИ:



  • АВИАЦИОННАЯ:контроль деталей авиационной техники (диски колес, обшивка, лопатки турбин, многослойные конструкции, различного рода отверстия и т.д. );
  • ЖЕЛЕЗНОДОРОЖНЫЙ ТРАНСПОРТ: контроль железнодорожных деталей и узлов вагонов (детали колесной пары и буксового узла, тележек грузовых, рефрижераторных и пассажирских вагонов, автосцепного устройства и т.д.);
  • НЕФТЕГАЗОВАЯ: контроль трубопроводов, лопаток турбин ГРС, сосудов под давлением и т.д.;
  • ХИМИЧЕСКАЯ: контроль трубопроводов, промышленных резервуаров и т.д.;
  • ЭНЕРГЕТИЧЕСКАЯ: контроль труб парогенераторов внутренними проходными ВТП, контроль коллекторов и т.д.;
  • МАШИНОСТРОИТЕЛЬНАЯ: контроль прутков, проволоки, металлоконструкций, прокатных валков, листового метала, и т.д.



Преимущества дефектоскопа ВД3-81:



  • Возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
  • сохранение в памяти дефектоскопа большого количества настроек и результатов контроля;
  • специализированному программному обеспечению;
  • режим двусторонней связи с ПК через USB порт (для ввода в ПК информации из памяти дефектоскопа и возможности распечатки этой информации на принтере, а также для загрузки программ настроек из ПК в память дефектоскопа);
  • возможность условной оценки глубины дефекта;
  • световая и звуковая сигнализация дефекта;
  • простота в работе благодаря интуитивно-понятному интерфейсу;
  • малые массогабаритные показатели.



Отличительные особенности дефектоскопа ВД3-81 EDDYCON



  • цветной высококонтрастный TFT дисплей;
  • система АСД: 4 трехцветных светодиода, звуковая сигнализация;
  • возможность работы в двухчастотном режиме;
  • упрощенная процедура калибровки прибора на стандартных образцах;
  • возможность подключения датчика пути и сканера вихретокового ротационного;
  • возможность быстрого измерения отношения сигнал/шум;
  • поддержка USB;
  • низкотемпературное исполнение прибора (от - 30 °С).



Вихретоковый дефектоскоп ВД3-81 EDDYCON обладает следующими функциями:



  • Возможность выявления дефектов глубиной - от 0,1 мм и раскрытием - от 0,002 мм;
  • диапазон установки рабочих частот составляет - от 50 Гц до 12 МГц;
  • напряжения выхода генератора (удвоенная амплитуда) - от 0,5 В до 6 В;
  • диапазон регулируемого коэффициента усиления - 30 дБ;
  • диапазон регулируемого коэффициента предусиления - 40 дБ;
  • изменение фазы сигнала (диапазон вращения сигнала от 0° до 360° с шагом 0,1˚, 1°, 10°);
  • частота выборок - до 8кГц;
  • цифровая фильтрация сигнала (5 видов фильтров: низких частот, высоких частот, полосовой, дифференциальный, усредняющий);
  • отображение вихретокового сигнала: а) комплексная плоскость - позволяет выделять дефекты на фоне помех путем анализа формы сигнала; б) создание смесей двух каналов, может применяется для подавления мешающих факторов и уменьшения их влияния на результаты контроля (для смешивания оператор может выбрать один из 5-ти алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали, суммирование с инверсией по вертикали и произведение).
  • два режима работы прибора: день - применяется при работе в слабоосвещенных местах с недостаточной видимостью; ночь - применяется при работе в местах с ярким освещением, для увеличения контрастности дисплея;
  • время установления рабочего режима дефектоскопа - не более одной минуты;
  • функция автоочистки экрана (регулируемое время очистки экрана через 0,1 с; 0,5 с; 1 с; 2 с; 3 с; 4 с);
  • встроенные часы и календарь;
  • подсветка экрана и регулировка яркости экрана;
  • контроль перегрузки входного тракта;
  • контроль степени разряда аккумулятора;
  • возможность подключения и работы с ВТП следующего типа:

- дифференциальный ВТП;

-дифференциальный ВТП, включенный по схеме моста;

-дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой;

-дифференциальный ВТП, трансформаторного типа;

-абсолютный (параметрический) ВТП;

-абсолютный ВТП трансформаторного типа.

  • возможность подключения сканера вихретокового ротационного, для контроля отверстий и специализированных сканеров;
  • дружественный мультиязычный интерфейс;
  • время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей -  не менее 5,5 часов;
  • полный средний срок службы не менее 10 лет;
  • электрическое питание дефектоскопа осуществляется от встроенной аккумуляторной батареи номинальным напряжением 12 В и номинальной емкостью 2700 мА×час;
  • масса дефектоскопа с аккумуляторной батареей - не более 0,8 кг;
  • габаритные размеры дефектоскопа не более 188 мм ´107 мм ´ 78 мм.



Применение дефектоскопа ВД3-81:



  • Контроль болтовых отверстий при помощи сканера вихретокового ротационного. Круговая развертка позволяет дефектоскописту определить местоположение дефекта в отверстии.
  • Контроль литья. Использование специализированных преобразователей ПН-12-МДФ 01 и ПН-09-МДФ 01 в защитных корпусах в комплексе с  блоком АСД и цифровой обработкой сигналов позволит отстроиться от мешающих факторов, таких как шероховатость, краевой эффект, отрыв ВТП от поверхности объекта контроля и др.
  • Контроль трубопроводов различного назначения. Проведение основного либо подтверждающего контроля тела труб с применением дефектоскопа ВД3-81 Eddycon позволит оценить степень повреждения трубы и ее пригодность к дальнейшей эксплуатации.



Программное обеспечение дефектоскопа



Специализированное программное обеспечение для обработки результатов контроля универсального вихретокового дефектоскопа ВД3-81 Eddycon служит для формирования и распечатки отчетов. Данная программа предусматривает работу с сохраненными данными на персональном компьютере.



Основными преимуществами использования программы являются:



  • Интуитивно понятный интерфейс;
  • Удобный просмотр результатов контроля для каждой из частот (Частота №1, Частота №2 и Смесь);
  • Возможность создания и хранения электронных отчетов.
  • выдача данных по обнаруженному дефекту, а именно:

-координата расположения дефекта на дефектограмме;

-амплитуда и фаза сигнала;

-глубина дефекта.

Сформированный электронный отчет содержит все основные данные о проведенном контроле, а именно:

  • Информацию об организации, подразделении НК и дефектоскописте, проводившем контроль;
  • наименование объекта контроля;
  • все параметры настройки дефектоскопа на момент проведения контроля;
  • параметры сигнала от дефекта (амплитуда, фаза, глубина дефекта);
  • сигнал от дефекта в комплексной плоскости и на ленточных диаграммах;
  • дата проведения контроля

Возможно создание других форм отчетов по согласованию с Заказчиком.



*Внимание! Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по вихретоовым дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем дефектоскопы по всей России транспортными компаниями и курьерскими службами!



Технические характеристики вихретокового дефектоскопа ВД3-81 EDDYCON





Основные технические характеристики

Диапазон частот

кГц

от 0,05 до 12000

Усиление

дБ

70

Напряжение питания преобразователя

В

0,5, 1, 2, 4, 6

Частота выборок

Гц

8000

Фильтр

Гц

НЧ от 1 до 4000;

ВЧ от 1 до 4000;

Полосовой фильтр;

Дифференцирующий;

Усредняющий

Подключаемые ВТП



дифференциальные и абсолютные ВТП;

Цифровой масштаб



от 1/16 до 16, с шагом 6 дб

Вращение фазы

°, гр

от 0 до 360

Разъем для подключения ВТП



2 - pin LEMO, 4 - pin LEMO

Время следа сигнала

Сек

0,1; 0,5; 1; 2; 3; 4

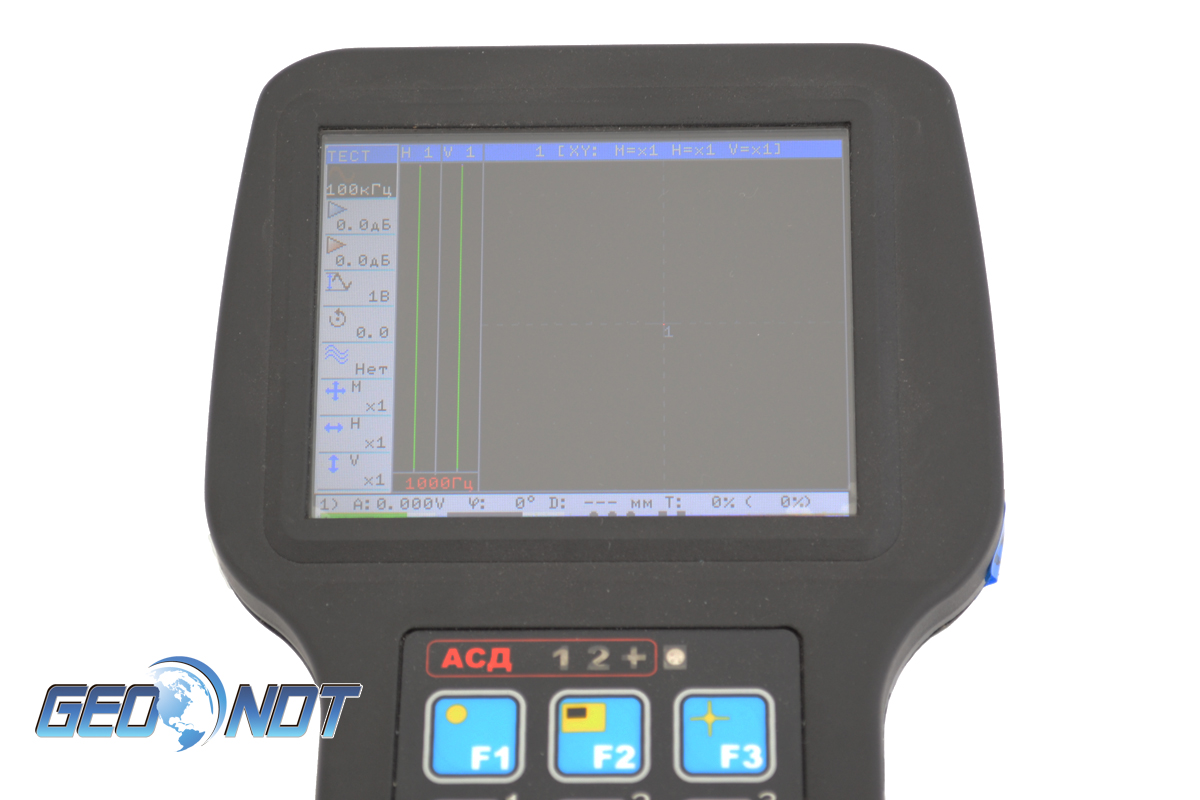

Дисплей



Цветной ЖКД

Разрешение экрана

точек

320 ´ 240

Размер экрана

дюйм

2,756´1,969

мм

70 ´ 50

Режимы отображения сигнала



Комплексная плоскость - X(y);

Временная развертка - X(t), Y(t);

Круговая развертка - X(y)+А.

Типы пороговых уровней



Круг, Порог, Сектор, Отсечка

Память для хранения настроек и

результатов контроля



1 Гб памяти.

1 дефектограмма занимает - 6 Мб;

1 настройка занимает - 0,00355 Мб

Многочастотная работа



2 - частотное мультиплексирование;

Независимое регулирование обеих частот;

Смешивание сигналов для подавления нежелательных эффектов.

Батарея



Аккумуляторная Hi-MH 12В/2700 мА×ч

Время работы от батареи

час.

не менее 5,5

Температурное применение прибора

°С

от -30 до +40

Защита от воздействия окружающей среды



IP 64по ГОСТ 14254

Габаритные размеры

мм

188 ´107 ´ 78

Масса с аккумуляторной батареей

кг

не более 0,8



















































545181 RUB
В наличии
Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж. © 2023
