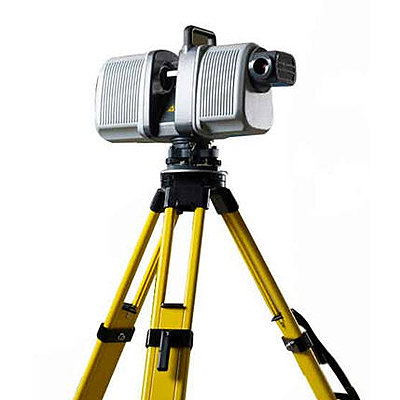

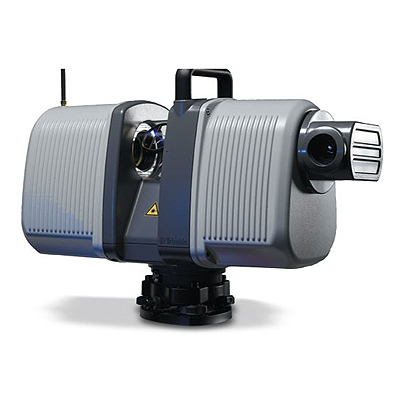

Лазерный 3D сканер Trimble CX
Лазерный 3D сканер Trimble CX - стоимость 131 000 $ с НДС. Оплата в руб. по курсу ЦБ РФ.
Тип оборудования: тахеометр, электронные тахеометры, геодезический прибор
Производитель:Trimble Navigation, Ltd., США
Серия тахеометров:Trimble
Модель тахеометра: Trimble CX
Гарантия на лазерную сканирующую систему Trimble CX: 12 месяцев.
Гарантируется обслуживание 3D сканера в течение всего срока эксплуатации.

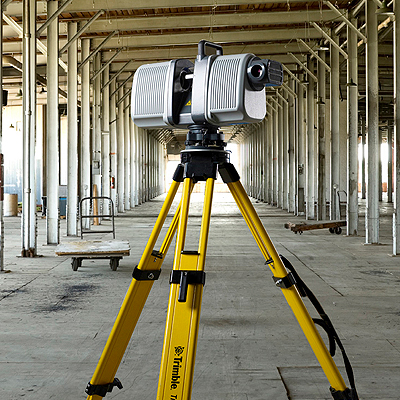

Идеальный инструмент для трехмерной съемки промышленных объектов. Высокая степень защищенности позволяет использовать лазерный сканер Trimble CX в любых условиях реального производства.
Комбинированный фазово-импульсный метод измерений, реализованный в лазерном 3D сканере Trimble CX, дал возможность выполнять сканирование любых объектов в пределах 80 метров с беспрецедентно-высокой скоростью и точностью. Встроенная камера позволяет получать изображения, улучшающие визуализацию и упрощающие дальнейшую обработку полученных данных. Защищенная конструкция корпуса, соответствующая классу пыле-влагозащищенности IP64, и защитный кожух вращающегося лазера и камеры обеспечивают работоспособность лазерного сканера Trimble CX в сложных условиях строительства.
Отличительные особенности лазерного 3D сканера Trimble CX:
- Фазово-импульсный метод измерений, обеспечивающий высокую точность измерений;
- Высокая продуктивность: скорость измерений 54000 точек в секунду;
- Широкий диапазон сканирования 360°x300°;
- Программа Trimble Access: настройка и управление инструментом во время сканирования.
Область применения 3D-сканеров:
- Предпроектные съемки;
- Выявление разногласий между проектом и уже существующими конструкциями;
- Проверка ровности существующих напольных покрытий;
- Выполнение исполнительных съемок;
- Создание 3D-моделей предприятий для задач планирования и анализа.
|
РАБОЧИЕ ХАРАКТЕРИСТИКИ ЛАЗЕРНОЙ СКАНИРУЮЩЕЙ СИСТЕМЫ TRIMBLE
|
|
Диапазон измерений1,2 . . . . . . . . . . . . . . . . . . . . . . . . . . . 80м (при альбедо 90%)
Скорость сканирования . . . . . . . . . . . . . . . . . . . . . . . . до 54000 точек в секунду
Стандартное отклонение4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1мм @ ≤30м;
1.25мм @ ≤50 м;
1.80мм @ ≤80м
Точность положения точки (xyz)4 . . . . . . . . . . . . . . . . . . . . . . . . . . 4.5мм @ 30м;
7.3мм @ 50м
Точность измерения расстояний . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2мм @ 30м;
2,0мм @ 50м
Точность определения горизонтального угола . . . . . . . . . . . . . . . . 15" (70 мкград)
Точность определения вертикального угла . . . . . . . . . . . . . . . . . . 25" (120 мкград)
Точность моделирования поверхности2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±3мм
Градачия уровня освещенности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 бит
Горизонтирование .. . . . . . . . . . . . . . . . . . . . . . . . круглый уровень на трегере: 8'
двухосевой компенсатор (определяется пользователем);
разрешение (точность компенсации) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.005°
диапазон компенсации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±10°
Коррекция данных . . . . . . . . . . . . . . . . . . отклонение от вертикали (компенсация)
Размер пятна . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8мм @ 25м;
13мм @ 50м
Максимальная плотность сканирования (минимальный угловой шаг):
в горизонтальной плоскости . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.002°
в вертикальной плоскости . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.002°
Количество данных в полосе сканирования при максимальной плотности:
в горизонтальной плоскости . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180,000 точек
в вертикальной плоскости . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150,000 точек
|
|
СИСТЕМНЫЕ ХАРАКТЕРИСТИКИ
|
|
Технология WAVEPULS (комбинированная) . . . . . . . . . . . . . фазовый сдвиг несущей
и время прохождения импульса
Тип лазера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . красный (660 нм)
Класс лазера (по стандарту IEC 60825-1) . . . . . . . . . . . . . . . . . . . . . . . . Class 3R
Расхождение лазерного луча . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.2 мрад
Размер лазерного луча на выходе из сканера . . . . . . . . . . . . . . . . . . . . . . . . . 3мм
Поле зрения сканера. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 360° x 300°
Оптика. . . . . . . . . . . . . . . . . . . . . . . . . .раздельные каналы на испускание/прием
Передача данных . . . . . . . . . . . . . . . . . . . . . . . . . . . .USB флэш-память; Ethernet
Цифровые изображения . . . . . . . . встроенное цифровое видео в реальном времени
|
|
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Инструмент
размеры (ГШВ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 x 520 x 355 мм
вес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.8 кг
потребляемая мощность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 Вт
Источник питания
Встроенный блок питания: . . переменный ток 90-240 В, 50-60 Гц; постоянный 24 В;
батареи питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 батареи блока питания
Размер блока питания (ГШВ) . . . . . . . . . . . . . . . . . . . . . . . . . . 200 x 320 x 230 мм
Вес блока питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.6 kg
Транспортировочный кейс . . . . . . . . . . . . . пылевлагозащитный корпус на колесах;
размеры (ГШВ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 795 x 518 x 394 мм
вес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 kg
Условия эксплуатации:
рабочая температура . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0° - +40°C
температура хранения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -20° - +50°C
Освещеность . . . . . . . . . работоспособен в темноте и при окружающем освещении
Стандарт защиты (IEC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP64
ударопрочность (IEC 60721-3-2) . . . . . . . . . . . 2M2 (сканер); 2M3 (сканер в кейсе)
Влажность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20% - 85%, без конденсации
|
|
ПОЛЕВОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
|
|

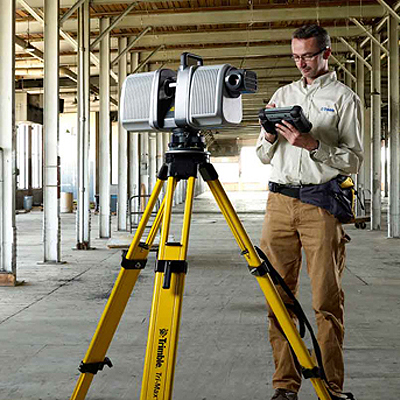

Trimble Access for Spatial Imaging - програмное обеспечение, работающее на защищенном полевом КПК Trimble Tablet PC предназначен для управления лазерным сканером Trimble CX. В дополнение к функциям управления, Trimble Access имеет специальные возможности, позволяющие пользователям создавать файлы данных в необходимом конечном формате для их передачи или непосредственно работы в поле используя Trimble Tablet PC.
|
|
Эффективная настройка на объекте
|
|
- Установка станции и привязка к точкам съемочного обоснования
- Электронное горизонтирование
- Компенсация по двум осям
- Автоматическое распознование марок. Перепроверка положения марок
|
|
Разнообразные функции задания сектора сканирования:
|
|
- Быстрое задание сектора сканирования по видеоизображению, массиву точек, круговой панораме или отдельному снимку
- Задание прямоугольной и полигональнойобластисканирования
- Дистанционный контроль выполнения съемки по видеоизображению
|
|
Преимущества сканирования:
|
|
- Полное сканирование всей сферы
- Режим автономного сканирования
- Расчет времени сканирования и контроль заданного разрешения
- Получение значений интенсивности отраженного сигнала и цвета точек
|
|
Многофункциональный дисплей:
|
|
- 3D визуализация,изменение масштаба просмотраданных(увеличение/уменьшение изображения) в процессе сканирования в реальном времени
- Потоковая передача видеоизображения
- Отображение массива точек в цвете либо по значениям интенсивности отраженногосигнала
- Моделирование визуализации поверхностей и окружающего освещения
- Визуализация положения сканера
|
|
1 Стандартные условия: без дымки, пасмурная либо средняя солнечная освещенность при отсутствии тепловой рефракции.
2 Диапазон и точность зависят от атмосферных условий, размера объектов и фонового освещения.
3 Kарта освещенности Kodak Gray Card, № по каталогу E1527795.
4 Характеристика дана для стандартного режима сканирования, при одном измерении в зависимости от дистанции до марки (альбедо марки 99%).
|
Лазерная сканирующая система Trimble CX. Комплект поставки:
Лазерный 3D сканер Trimble CX (комплект):
Треггер, радиоантенна, USB-накопитель, кабель передачи данных, зарядное устройство, аккумулятор, комплект сферических целей, тип 2-10 шт., контроллер Trimble Tablet PC c ПО Trimble Access, штатив Trimble Tri-Max сверхпрочный со стабилизацией и двойным зажимом, транспортировочный кейс.
Лазерная сканирующая система Trimble CX
