Тип оборудования: толщиномер ультразвуковой
Производитель толщиномеров: Россия
Серия: УТ

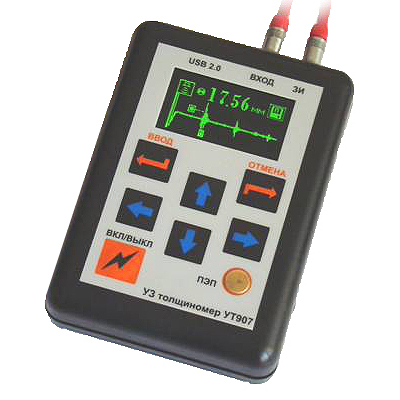

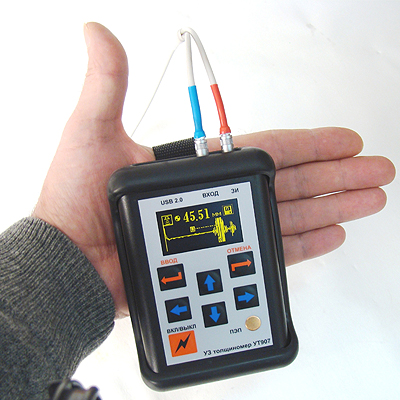

Модель: УТ907
Описание: ультразвуковой прибор для измерения толщины металла
Сертификаты:

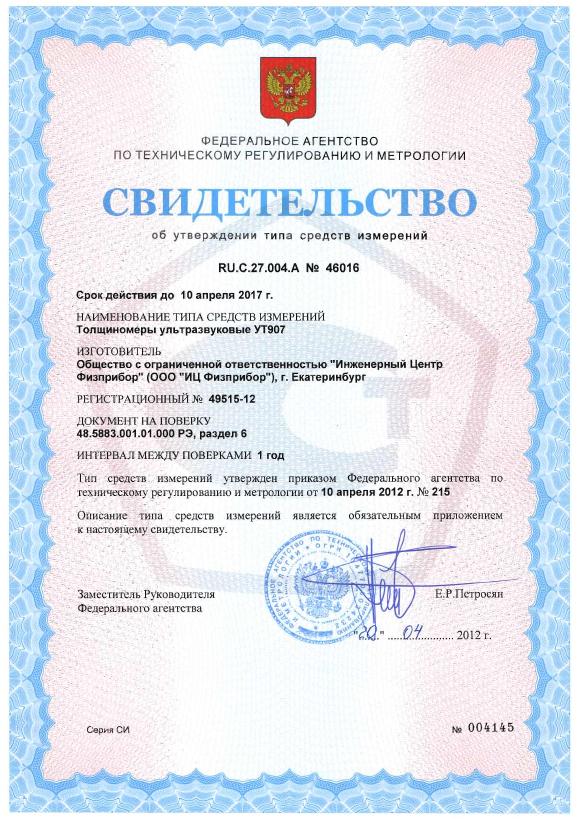

- Свидетельство об утверждении типа средств измерений RU.C.27.004.А № 46016.
Гарантия на толщиномер УТ 907: 12 месяцев.
Назначение прибора:
Толщиномер УТ907 с матричным OLED дисплеем предназначен для определения остаточной толщины стенок труб, и так далее с целью выявления мест коррозии и механической эррозии металла. Так же прибор может использоваться для измерения толщины стенки изделий из керамики,пластмасс.
Прибор совместим с преобразователями зарубежного производства Sonatest, Panametrics, Krautkramer и др.
Ультразвуковой толщиномер УТ907 обладает следующими особенностями:
- Наличие А-скана. Изображение А-скана в реальном времени позволяет исключить типичные ошибки оператора при обнаружении донных эхо-сигналов и эхо-сигналов от несплошностей.
- Наличие B-скана. Формирование B-скана обеспечивает определение профиля изделия, выявление локальных утонений, расслоений, мест коррозии.
- Наличие ВРЧ (временной регулировки чувствительности). Данная функция обеспечивает выравнивание амплитуд эхо-сигналов в изделиях различной толщины.
- Автоматическая настройка электро-акустического тракта.Каждый преобразователь, поставляемый в комплекте с толщиномером, содержит встроенную микросхему памяти, в которую записан тип ,номер и его параметры. На основе этих данных производится автоматическая настройка электроакустического тракта прибора.
- Файловая система в толщиномере предназначена для сохранения настроек и результатов контроля, сохраняются А- и B-сканы, а также численные значения толщины изделия.

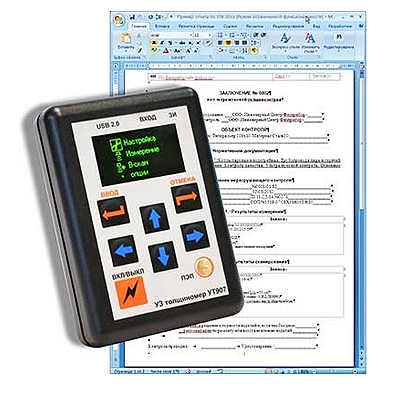

- Программное обеспечение позволяет создавать заключения по результатам толщинометрии автоматически. Файлы результатов контроля передаются из УТ907 на ПК в формате MS Word.
Толщиномер УТ907 содержит ряд сервисных устройств:
- Энергонезависимая память для хранения файлов настроек и файлов результатов контроля. Максимальное количество файлов - 1000.
- Однопроводный интерфейс для считывания параметров ультразвуковых преобразователей.
- Часы и календарь.
- Монитор контроля состояния аккумуляторов.
- USB-порт.
Технические характеристики толщиномера УТ907:
| Диапазон измерений толщины по стали |
0,6 - 500 мм |
| Дискретность измерений |
0,01 мм |
| Погрешность измерений |
±(0,05 + 0, 003*H) мм, Н - толщина изделия |
| Отображение ультразвуковых сигналов |
А-скан, В-скан |
| Длительности развертки (А-скана) |
4 - 180 мкс. |
| Диапазоны частот |
0,6 - 12 МГц |
| Диапазон регулировки чувствительности |
80 дБ |
| Временная регулировка чувствительности |
16 типовых графиков |
| Индикатор прибора |
дисплей на органических светодиодах OLED 128*64 точек |
| Связь с компьютером |
USB |
| Питание |
от встроенного аккумулятора (2 аккумулятора NiMH, тип АА, емкостью 2,5 А*ч.), от сети 220В или от компьютера через шину USB |
| Габаритные размеры |
105x75x27 мм3
|
| Вес с аккумуляторами |
200 г |
| Диапазон рабочих температур |
-10°..+45°С. При эксплуатации прибора в теплозащитном чехле нижняя граница рабочего диапазона температур понижается до -30°С |
Комплекты поставки прибора
Ультразвуковой толщиномер УТ907, комплект "СТАНДАРТ":
- Ультразвуковой толщиномер УТ907
- Кабель для подключения совмещенных ультразвуковых преобразователей 2Lemo-1Lemo
- Кабель для подключения раздельно-совмещенных ультразвуковых
- преобразователей 2Lemo-2Lemo
- Кабель USB (разъем А, micro B)
- Сетевой источник питания 5В, 1А (разъем USB тип А)
- Сумка
- Руководство по эксплуатации, паспорт
- CD-ROM с технической документацией и программным обеспечением
- Ультразвуковой преобразователь П112-2,5-14
- Ультразвуковой преобразователь П112-5,0-8
Ультразвуковой толщиномер УТ907, комплект "ПРОФЕССИОНАЛ":
- Ультразвуковой толщиномер УТ907, комплект "СТАНДАРТ"
- Ультразвуковой преобразователь П111-2,5-К14
- Ультразвуковой преобразователь П111-5,0-К8
- Ультразвуковой преобразователь П112-5,0-8
- СОП для настройки толщиномера, ступенки 2, 4, 8, 16 мм, Ст20
- СОП для настройки толщиномера, ступенки 5, 10, 20, 40 мм, Ст20
Ультразвуковой толщиномер УТ907, комплект "НЕФТЕГАЗОВЫЙ":
- Ультразвуковой толщиномер УТ907, комплект "СТАНДАРТ"
- Ультразвуковой преобразователь П111-2,5-К14
- Ультразвуковой преобразователь П111-5,0-К8
- Ультразвуковой преобразователь П111-8,0-К5х4
- Ультразвуковой преобразователь П112-2.5-14
- Ультразвуковой преобразователь П112-5,0-8
- Ультразвуковой преобразователь П112-8,0-5*4
- СОП для настройки толщиномера, ступенки 2, 4, 8, 16 мм, Ст20
- СОП для настройки толщиномера, ступенки 5, 10, 20, 40 мм, Ст20
*Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.
