Видеоскоп IPLEX SX

  • Видеоскоп IPLEX SX

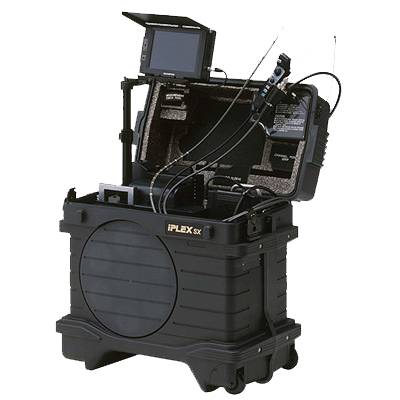

    images/all/3/30/big/img_5.jpg

    jijijij

    Видеоскоп IPLEX SX
  • Видеоскоп IPLEX SX

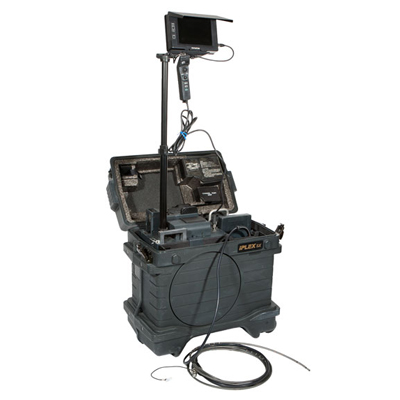

    images/all/3/30/big/img_14.jpg

    Видеоскоп IPLEX SX

    Видеоскоп IPLEX SX
  • Видеоскоп IPLEX SX

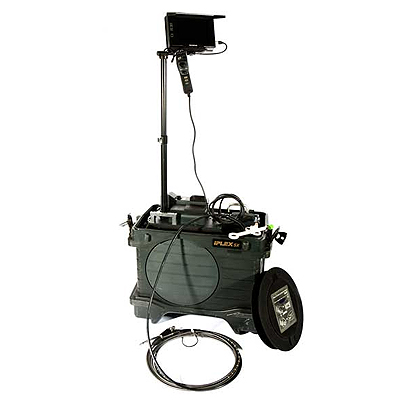

    images/all/3/30/big/img_16.jpg

    1

    Видеоскоп IPLEX SX
  • Olympus IPLEX SX

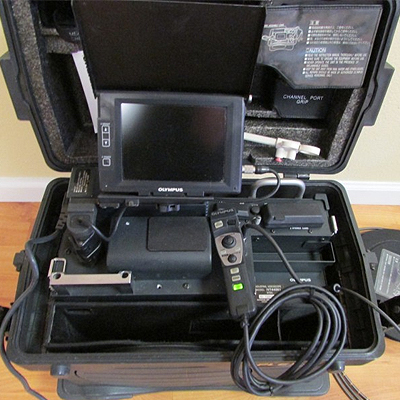

    images/all/3/30/big/img_18.jpg

    1

    Olympus IPLEX SX

снят с производства

Гарантия: 1 год
Версия для печати
ПРОИЗВОДИТЕЛЬ:
OLYMPUS


Страна производитель: США США
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.


Калинчев Олег Менеджер по направлению OLYMPUS
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по товарам {name_p}. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Skype: oleg_kalinchev



Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.


ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Универсальный гибкий видеоскоп IPLEX SX снят с производства. Замена видеоскопы IPLEX FXIPLEX RX



В отличие от IPLEX SA, модель IPLEX SX разрабатывалась, как компактный и универсальный прибор, с возможностью замены рабочих частей самим пользователем, на месте проведения осмотра. Производятся сменные рабочие части (зонды) различных диаметров и длин. «Гладкий» зонд с нар.Ø6 мм и длиной 9,6 м и «сверхдлинный» с нар.Ø6 мм и длиной 19 м решают большинство задач осмотра трубопроводов в теплотехнике и атомной энергетике.

К видеоскопу IPLEX SX выпускается также сменные рабочие части Ø4,4 мм длиной 4 метра и Ø6,2 мм длиной 3,5 метра - с внутренним инструментальным каналом. Зонд Ø6,2 х 3500мм может использоваться совместно с транспортным приспособлением (крюком), облегчающим введение и фиксацию зонда при осмотре лопаток турбин. Вместо крюка может быть также использован гибкий инструмент (захваты различных типов) для извлечения из труднодоступных полостей посторонних предметов (см. ниже).

Все сменные рабочие части обладают измерительными функциями, а система по своим параметрам аналогична по характеристикам модели IPLEX SA. Для работы в стесненных условиях, электронный блок системы IPLEX SX можно извлекать из кейса, вес его составляет около 9,6 кг.





Набор гибких инструментов - захватов
Через канал рабочей части 6,2 мм, в осматриваемую полость могут вводиться различные гибкие инструменты - петли-удавки, захваты, щипцы «крокодилий зуб», магнит и др. Данные приспособления помогут быстро извлечь посторонние предметы или упавший инструмент.



Сменные рабочие части
Универсальный системный блок
IPLEX SX может эксплуатироваться с четырьмя видами гибких рабочих частей (Ø4,4мм х 4 м; Ø6,2мм х 3,5 м - с рабочим каналом; Ø6 мм х 9,6 м - с гладкой наружной поверхностью; Ø 6мм х 19 м - сверхдлинный). Возможность замены рабочих частей обеспечивает универсальность применения системы для различных задач контроля. В случае выхода рабочей части из строя (например - под действием ионизируюшего излучения), ее замена позволяет продлить эксплуатационный ресурс всей системы в-целом.



Жесткие направляющие трубки с фиксатором
Используются при осмотрах лопаток ротора турбин. Могут быть полезны в качестве направляющих трубок при осмотре сосудов большого объема и при осмотре в направлении против действия силы тяжести.
Для обеспечения легкости введения и извлечения видеоскопа из осматриваемого узла Olympus разработал рабочую часть с переменной по длине жесткостью ('Tapered Flex' ®). По мере введения эндоскопа, жесткость рабочей части на изгиб нарастает, тем самым обеспечивается сохранение устойчивости эндоскопа внутри узла, при введении рабочей части на максимальную глубину. Переменная жесткость ('Tapered Flex' ®) обеспечивает прохождение эндоскопом до 5 изгибов под прямым углом в труднодоступных зонах. Данная функция имеется только у приборов Olyumpus, в том числе и у рабочих частей IPLEX SX. Прочность рабочих частей IPLEX на срез увеличена примерно втрое по сравнению с более ранними моделями видеоскопов 5 и 6 серии.





Малые габариты системного блока
Видеоистема
IPLEX SX может эксплуатироваться как внутри системного кейса, так и отдельно от него. Системный блок, извлеченный из кейса, имеет небольшие габариты и малый вес (около 9,6 кг.), доставляется к месту проведения осмотра на плечевом ремне. Уменьшение габаритов видеосистемы существенно облегчает работу контролеров в стесненных условиях и, в частности, при подъеме по лестницам.





Стерео измерения
Все типы рабочих частей могут оснащаться измерительными (стерео) объективами, что позволяет проводить измерения обнаруженных дефектов под любым углом наблюдения. При измерениях стерео методом Olympus, нет необходимости обеспечивать перпендикулярность наблюдения видеоскопом плоскости дефекта, что упрощает и ускоряет работу контролера.





Имеется шесть основных режимов измерений:

  • Глубина /высота
  • Длина отрезка
  • Профиль поверхности
  • Глубина забоин
  • Площадь
  • Длина ломаных линий



Очки-монитор для объемного наблюдения 3D Eye-Trek
С помощью очков-монитора 3D Eye Trek стало возможным объемное (стерео) наблюдение через эндоскоп. Дефекты со сложным профилем поверхности воспринимаются лучше на стерео изображении. Работа с гибким инструментом (извлечение посторонних предметов) также проходит эффективнее с помощью стерео-очков 3D Eye Trek.



Обработка цифровых изображений на ПК

  • Обмер дефектов по записанным цифровым фотографиям возможно проводить на персональном компьютере, достаточно лишь скопировать данные из памяти IPLEX SX в компьютер.
  • Программа IPLEX Manager позволяет создавать и обрабатывать базы фотографических материалов по диагностируемому оборудованию.
  • Редактирование и распечатка актов и отчетов по результатам контроля.
  • Пересылка цифровых фотографий по электронной почте. Например - в другие подразделения или для экспертизы.


Узлы IPLEX SX и их функции

Типы сменных рабочих частей

Модель

IV7635X1

IV7440X1

IV7696X1*

IV76190X1

Наружный диаметр

6,2 мм

4,4 мм

6,0 мм

6,0 мм

Рабочая длина

3,5 м

4,0 м

9,6 м

19 м

Внутренний инструментальный канал

Есть

Нет

Нет

Нет

Основные режимы

Сменный объектив *

См. Характеристики в таблице ниже

Изгиб дистальной части (с режимом точного наведения)

Вверх - Вниз / Вправо - Влево (по всем направлениям):
Угол отклонения : IV7696X1 - 700, IV76190X1 - 700, IV7635X1-1500, IV7440X1-1300

Рабочая часть переменной жесткости

Жесткость нарастает в направлении от объектива к основанию рабочей части (модели IV7635X1, IV7696X1, IV76190X1)

Маркировка рабочей части по длине

Кольцевые риски, расположенные через 1 метр друг от друга.

ЖК монитор

Диагональ 5.6" (142 мм) TFT цветной, съемный (может соединяться с пультом ДУ)

Телескопический стержень монитора

Двухступенчатый, максимальная высота подъема - 964 мм

Пульт ДУ

Имеет встроенный разъем видеовыхода на монитор

50Вт короткодуговая лампа источника света

Гарантийный ресурс лампы - 300 часов (800 часов - средняя наработка на отказ)

Универсальный системный кейс

Габариты: 508 x 290 x 528мм Вес: 22.8 кг (с IV7635X1)

Телескопическая рукоять, колеса для транспортировки, 2 замка, герметичная крышка

Напряжение питания (переменное)

100-120В или 220-240В Максимальная потребляемая мощность: 250 ВА
Частота: 50/60/400 Гц

Напряжение питания (постоянное)

от 10.5В до 32В Максимальная потребляемая мощность: 288 Вт

Регулировка параметров ТВ сигнала

«Стоп-кадр»: Режимы «Кадр» и «Поле», Бесступенчатый трансфокатор до 3X

Экспозиция: от 20 до 500 мсек
Регулировка яркости: 7 ступеней

Контрастирование : Стандарт,Усиленное,Низкое / Проявка текстур поверхности : 3 ступени

Сравнение

Ранее снятое и «живое» изображения отображаются на мониторе одновременно (в левой и правой частях экрана)

Выбор языка меню

PAL: English, German,French, Русский

Видеовыход

Композитный (BNC) x 1 (75 Ом)  S-video x 1 (75 Ом)




*  Выпускаются два вида рабочих частей модели IV7696X1 - в вольфрамовой наружной оплетке и без металлической оплетки, в гладком чехле их синтетического эластомера.
