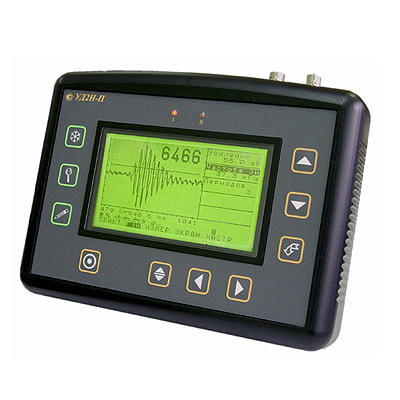

Низкочастотный ультразвуковой дефектоскоп УД2Н-ПМ

  • Низкочастотный ультразвуковой дефектоскоп УД2Н-ПМ

    images/all/3/333/big/img_5.jpg

    jijijij

    Низкочастотный ультразвуковой дефектоскоп УД2Н-ПМ

снят с производства
ЗАМЕНА: УСД-60Н

Гарантия: 3 года
Внесен в Госреестр СИ.
Руководство по эксплуатации: Скачать (PDF, 409.80KB)
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Кропус


Страна производитель: Россия Россия
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.


ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Низкочастотный ультразвуковой дефектоскоп УД2Н-ПМ



Тип оборудования: Дефектоскоп, дефектоскоп ультразвуковой, дефектоскоп бетона, дефектоскоп низкочастотный
Производитель дефектоскопов: Россия
Серия: УД2Н
Модель: УД2Н-ПМ
Описание: прибор для измерения обнаружения дефектов в бетоне, пластмассе, композитных материалах



Сертификаты на низкочастотный дефектоскоп УД2Н-ПМ:

- Сертификат Госстандарта России RU.C.27.003.A №17285/1, зарегистрирован в Государственном реестре средств измерений под №17990-04 и допущен к применению в Российской Федерации.

Гарантия на низкочастотный дефектоскоп УД2Н-ПМ: 36 месяцев.



Назначение ультразвукового дефектоскопа УД2Н-ПМ

Универсальный низкочастотный (от 20кГц до 2,5МГц) ультразвуковой дефектоскоп УД2Н-ПМ предназначен для обнаружения дефектов (нарушение сплошности и однородности материалов) в полуфабрикатах и готовых изделиях, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний (УЗК) в композитных материалах, пластмассе, бетоне и в материалах с большим затуханием. Импульс возбуждения в форме радиоимпульса с амплитудой 200В и с регулируемыми частотой и количеством периодов, а также высокочувствительный усилитель и возможность подключения предварительного усилителя, позволяют реализовывать контроль с применением бесконтактных (работающих через воздух) преобразователей. Полностью цифровой тракт с обработкой радиосигнала и интерфейс RS232 для подключения ПК, позволяют реализовать различные методики контроля изделий - с обработкой не только амплитуды сигнала, но и частотного спектра или фазовых составляющих сигнала.



Отличительные особенности дефектоскопа УД2Н-ПМ

  • Развертка: от 160 до 10000 мкс
  • Дисплей: ЖКИ или ЭЛД 110 x 65 mm (240 х 128 точек) с регулируемой контрастностью и подсветкой
  • Усилитель: 20кГц до 2500 кГц;
  • Диапазон регулировки усиления 90 дБ с шагом 0.5, 1, 2 и 6 дБ
  • Зондирующий импульс: радиоимпульс амплитудой 200 В, с устанавливаемой частотой заполнения и числом периодов
  • Частота повторения ЗИ: 10, 25, 100, 200 и 400 Гц
  • Детектирование: полное, положительная или отрицательная полуволна, радиосигнал
  • Отсечка: компенсированная от 0 до 80% высоты экрана
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
  • "Заморозка" А-сигнала
  • Измерение толщины по одному сигналу или между двумя сигналами
  • Память настроек: 64 настройки с возможность ввода названия
  • Память результатов: 10 файлов по 100 результатов измерения
  • Связь с компьютером: интерфейс RS232
  • Питание: 4 аккумулятора размер "D" или внешний блок питания
  • 8 часов работы при отключенной подсветке
  • Вес: 3 кг с аккумуляторами



Технические характеристики дефектоскопа УД2Н-ПМ

Развертка

мин.: 0 - 160 мкс
макс.: 0 - 10000 мкс

Диапазон скоростей: 100 - 4000 м/с

Память: 64 настройки; 10 файлов по 100 результатов

Задержка: от 0 мкс до 7350 мкс

Зондирующий импульс

радиоимпульс амплитудой 200 В,
частота заполнения задается от 20 до 2500 кГц,
количество периодов задается от 1 до 32

Усилитель: широкополосный от 20 до 2500 кГц с фильтрами на 50, 100, 200 и 400 кГц

Диапазон регулировки усиления: 90 дБ, с шагом 0.5, 1, 2 и 6 дБ

Детектирование

полное, положительная/отрицательная полуволна,
радиосигнал

Отсечка: компенсированная, 0 - 80% высоты экрана

Зоны контроля: две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана с шагом 1%, индивидуальная
логика определения дефектов, световая и звуковая сигнализация

Измерение временных интервалов: от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму сигнала

Разрешающая способность: 1 мкс во всем диапазоне развертки

Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне

Дисплей

ЖКИ с регулируемой контрастностью и подсветкой,
ЭЛД с регулируемой яркостью
110 х 65 мм; 240 Х 128 точек

А-сигнал: 70 мм x 50 мм; 160 x 100 точек

Интерфейс: RS232, сигналы АСД, амплитуда сигнала в первом стробе

Разъемы преобразователей: 2 СР50

Аккумуляторы: 4 NiMh размер "D"

Время работы от аккумуляторов

ЖКИ: 10-14 часов  (в зависимости от установок)

ЭЛД: 6-8 часов  (в зависимости от установок)

Питание: внешний блок питания 220 В AC

Рабочее напряжение питания: 7.2 - 10 В DC

Потребляемая мощность: Максимум 6 W, в зависимости от установленных параметров

Диапазон рабочих температур

ЖКИ: от -5°C до +50°C

ЭЛД: от -25°С до +55°С

Размер (В x Ш x Д): 220 мм x 120 мм x 150 мм

Вес: 2,5 кг с аккумуляторами



Комплекты поставок низкочастотного ультразвукового дефектоскопа УД2Н-ПМ:



Низкочастотный ультразвуковой дефектоскоп УД2Н-ПМ с жидкокристаллическим индикатором:

Базовый комплект поставки дефектоскоп УД2Н-ПМ (ЖКИ, базовый комплект): электронный блок УД2Н-П.М., блок питания 220В, кабели СР50-СР50 2 шт., преобразователи 60 кГц 2 шт., кабель ВП-RS232PC, программное обеспечение, кейс для переноски.

Универсальный комплект поставки дефектоскоп УД2Н-ПМ (ЖКИ, универсальный комплект): электронный блок УД2Н-П.М., блок питания 220В, кабели СР50-СР50 2 шт., преобразователи 60 кГц 2 шт., + отсек аккумуляторный "D", комплект аккумуляторов D 9 А/ч, зарядное устройство, защитный чехол, кабель ВП-RS232PC, программное обеспечение, кейс для переноски. Стоимость: 189720 руб. с НДС.



Низкочастотный ультразвуковой дефектоскоп УД2Н-ПМ с электролюминесцентным дисплеем (ЭЛД):

Базовый комплект поставки дефектоскоп УД2Н-ПМ (ЭЛД, базовый комплект): электронный блок УД2Н-П.М.LD с ЭЛД индикатором, блок питания 220В, кабели СР50-СР50 2 шт., преобразователи 60 кГц 2 шт.,    кабель ВП-RS232PC, программное обеспечение, кейс для переноски.

Универсальный комплект поставки дефектоскоп УД2Н-ПМ (ЭЛД, универсальный комплект): электронный блок УД2Н-ПМ, блок питания 220В, кабели СР50-СР50 2 шт., преобразователи 60 кГц 2 шт.,  + отсек аккумуляторный "D", комплект аккумуляторов D 9 А/ч, зарядное устройство, защитный чехол, кабель ВП-RS232PC, программное обеспечение, кейс для переноски.



Дополнительные аксессуары для низкочастотного дефектоскопа УД2Н-ПМ:

  • Внешний предварительный усилитель
  • Аккумуляторный отсек "D"
  • Комплект аккумуляторов размер "D" 9000 mA/ч (4 шт.)
  • Универсальное зарядное устройство
  • Защитный чехол для крепления на корпусе оператора
  • Сканирующее устройство с катящимися преобразователями
  • Сканирующее устройство с бесконтактными преобразователями
  • УЗ преобразователи для различных применений



Рекомендуем посмотреть следующее оборудование НК:

- Ультразвуковой дефектоскоп А1220 МОНОЛИТ

- Ультразвуковой дефектоскоп на фазированной решетке EPOCH 1000

- Ультразвуковой дефектоскоп на фазированной решетке Phasor XS

- Высокочастотный ультразвуковой дефектоскоп - томограф А1550 IntroVisor

- Ультразвуковой дефектоскоп УД2В-П46

- Ультразвуковой дефектоскоп УСД-50

- Ультразвуковой дефектоскоп УСД-60

- Измеритель шероховатости TR100

- Измеритель шероховатости TR200

- Динамический твердомер ТЭМП-2

- Динамический твердомер ТЭМП-4

- Беспроводной твердомер ТЭМП-4к

- Ультразвуковые толщиномеры

- Поверка ультразвукового дефектоскопа

- Оптико-эмиссионный анализатор металлов и сплавов ARC-MET 8000 Mobile Lab

- Портативные рентгено-флуоресцентные анализаторы X-MET





У нас Вы можете купить дефектоскопы для контроля бетона и металла по выгодной цене со склада с доставкой по России и СНГ.

ОТЗЫВЫ
  Имя *
  E-mail
  Отзыв *
Введите число *
ВОПРОС-ОТВЕТ
ЗАДАТЬ ВОПРОС
  Ваше имя *
  Ваша компания *
  Адрес/город *
  Телефон, факс *
  Электронная почта *
  Вопрос *
Введите число *


Сертификаты

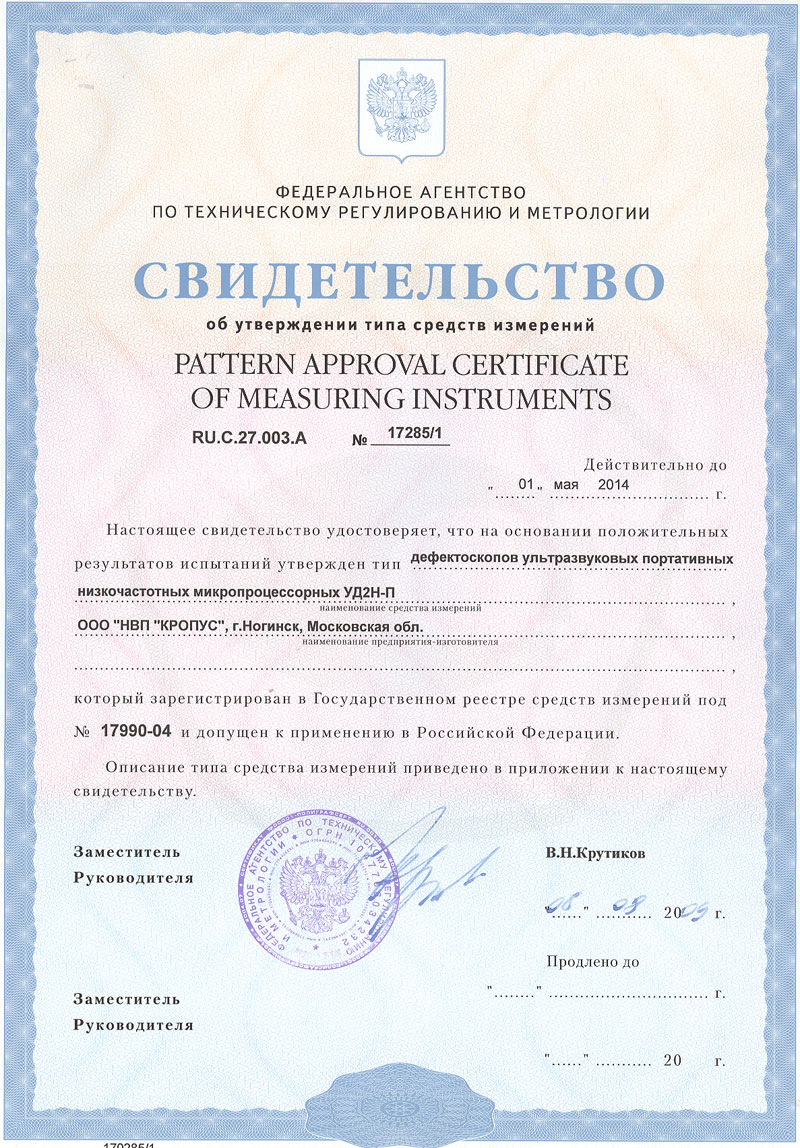

Свидетельство об утверждении типа средств измерения

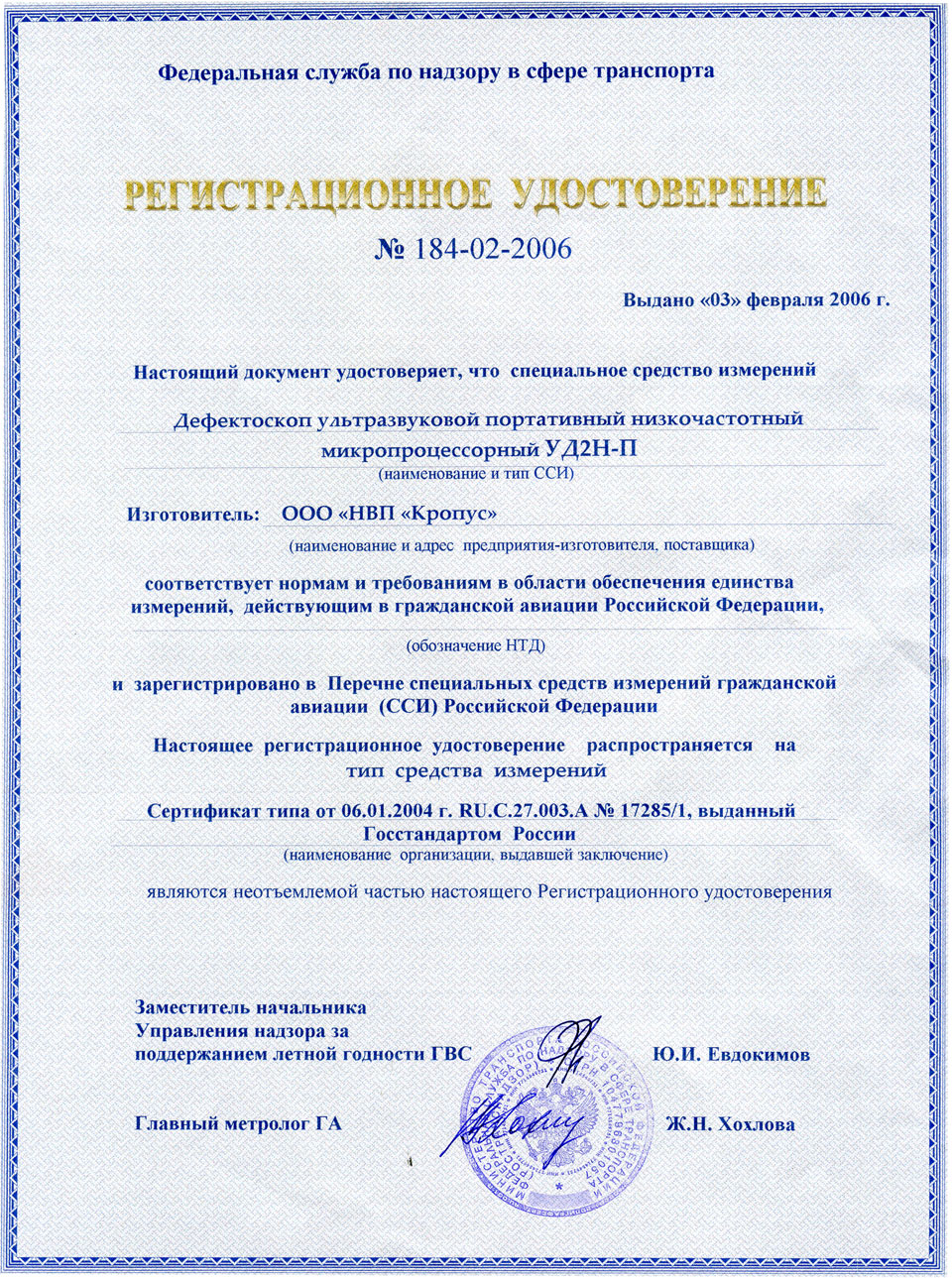

Свидетельство о внесении в реестр Гражданской Авиации

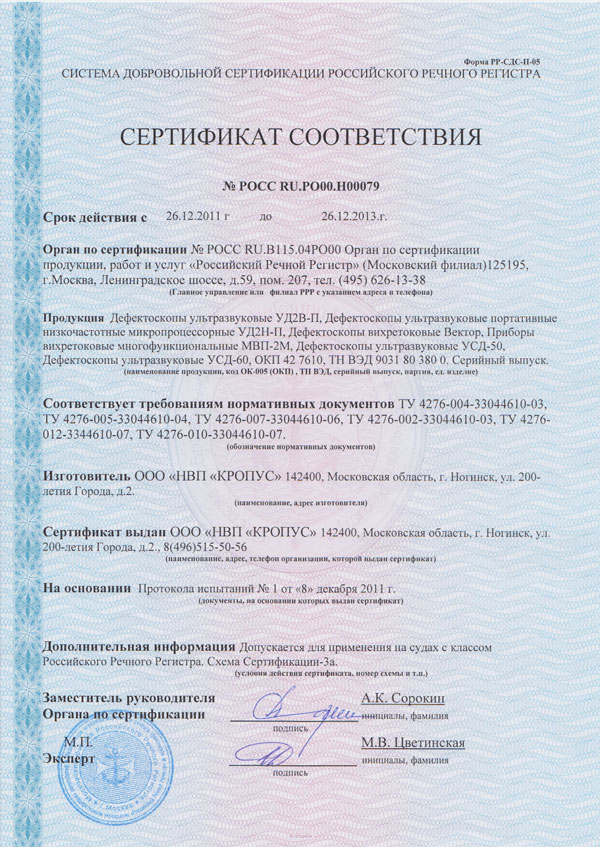

Сертификат соответствия Российского Речного Регистра

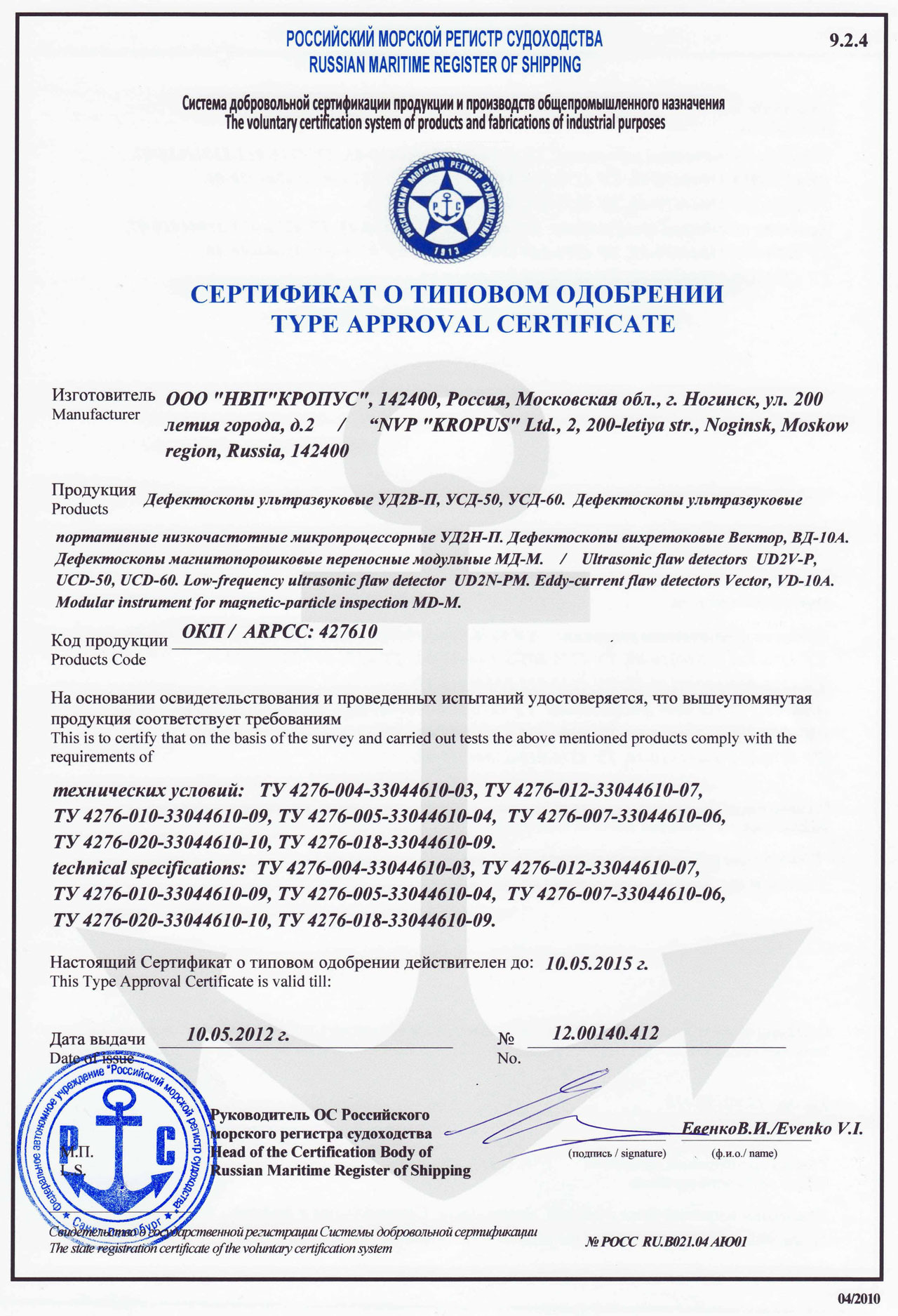

Сертификат соответствия Российского Морского Регистра
