Внимание! ВЕКТОР в данной модификации больше не изготавливается - замена новый вихретоковый дефектоскоп ВЕКТОР-50.

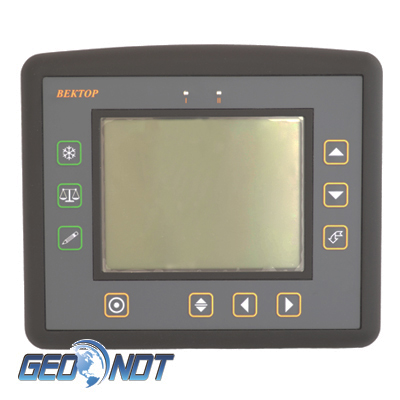

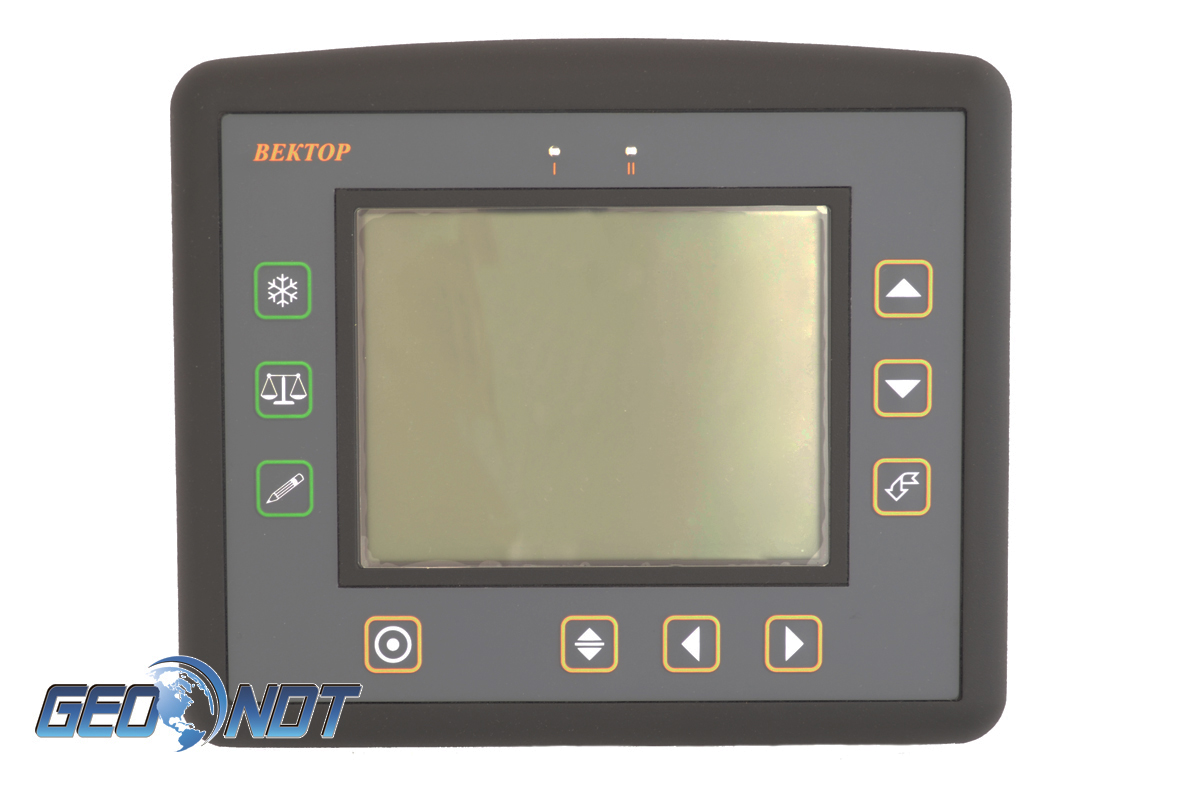

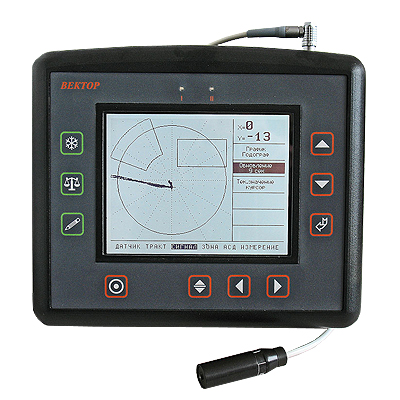

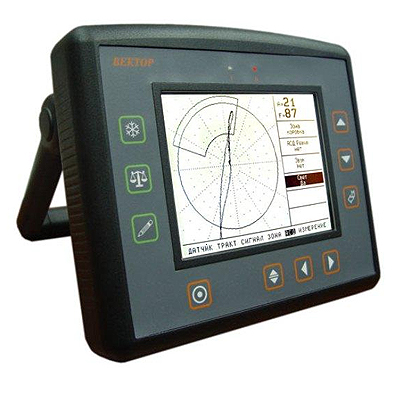

Вихретоковый дефектоскоп ВЕКТОР с богатыми функциональными возможностями для решения всего круга задач контроля ферромагнитных и неферромагнитных материалов методом вихревых токов.

Тип оборудования: вихретоковый дефектоскоп, толщиномер покрытий

Производитель дефектоскопов: Россия

Серия:ВЕКТОР

Описание: многофункциональный вихретоковый прибор для обнаружения поверхностных трещин, дефектов, для измерения толщиный покрытия, определения электропроводности и др.

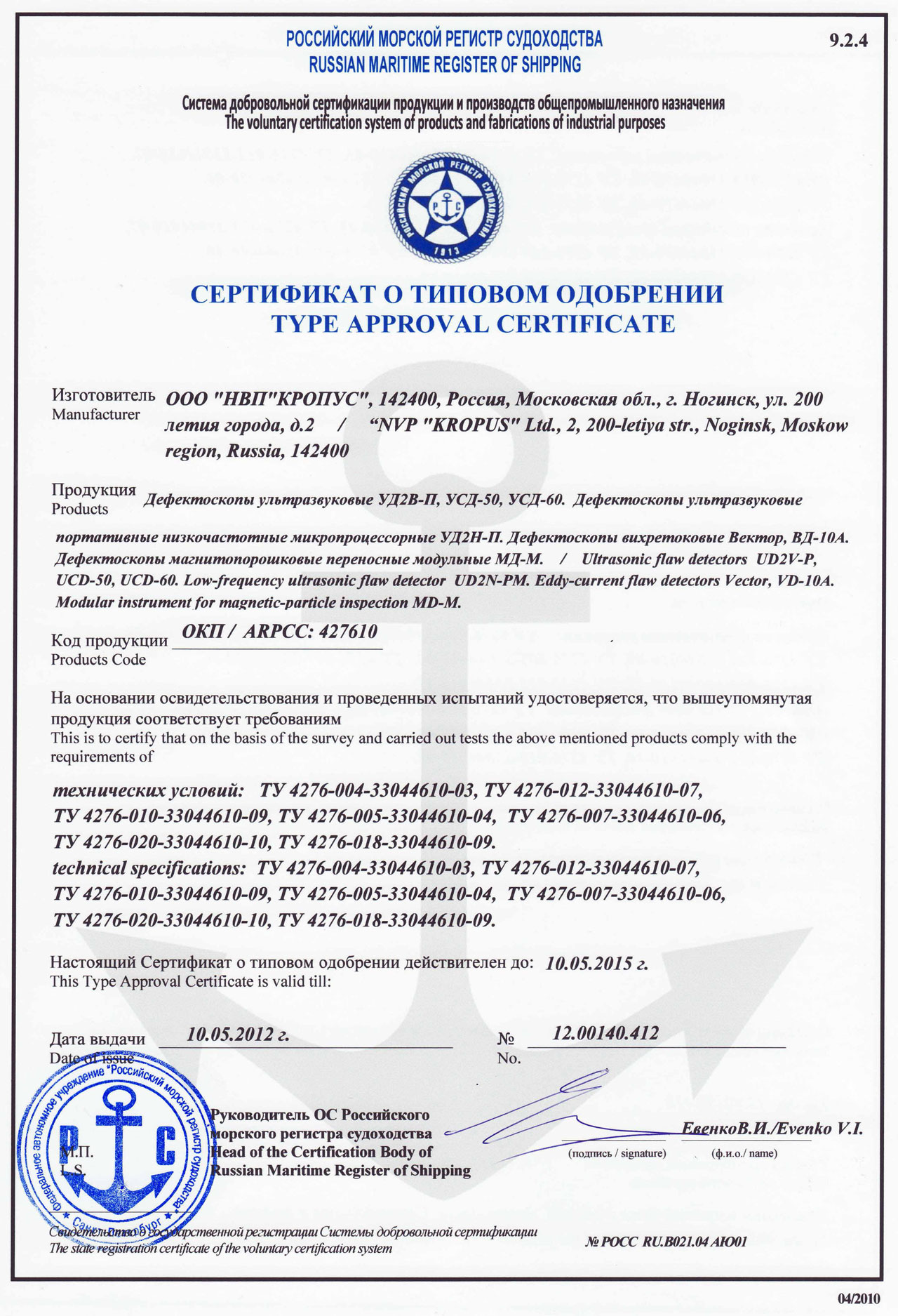

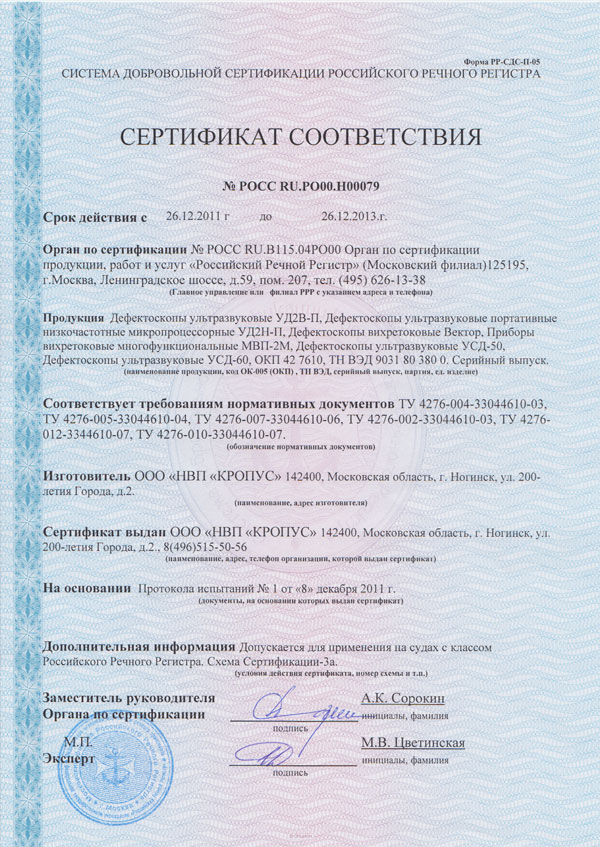

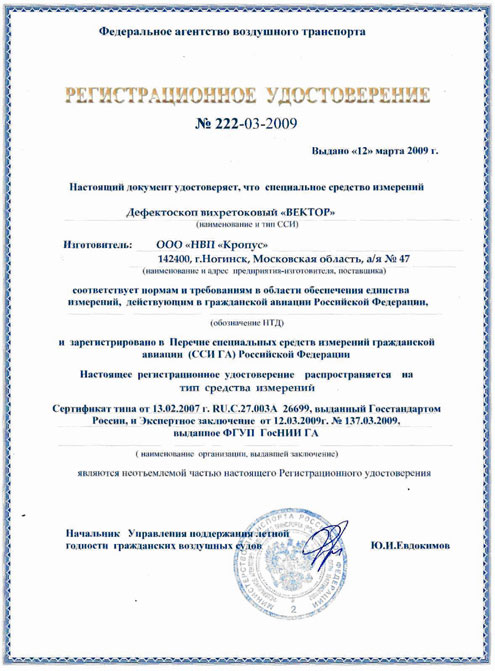

Сертификаты на вихретоковый дефектоскоп ВЕКТОР:

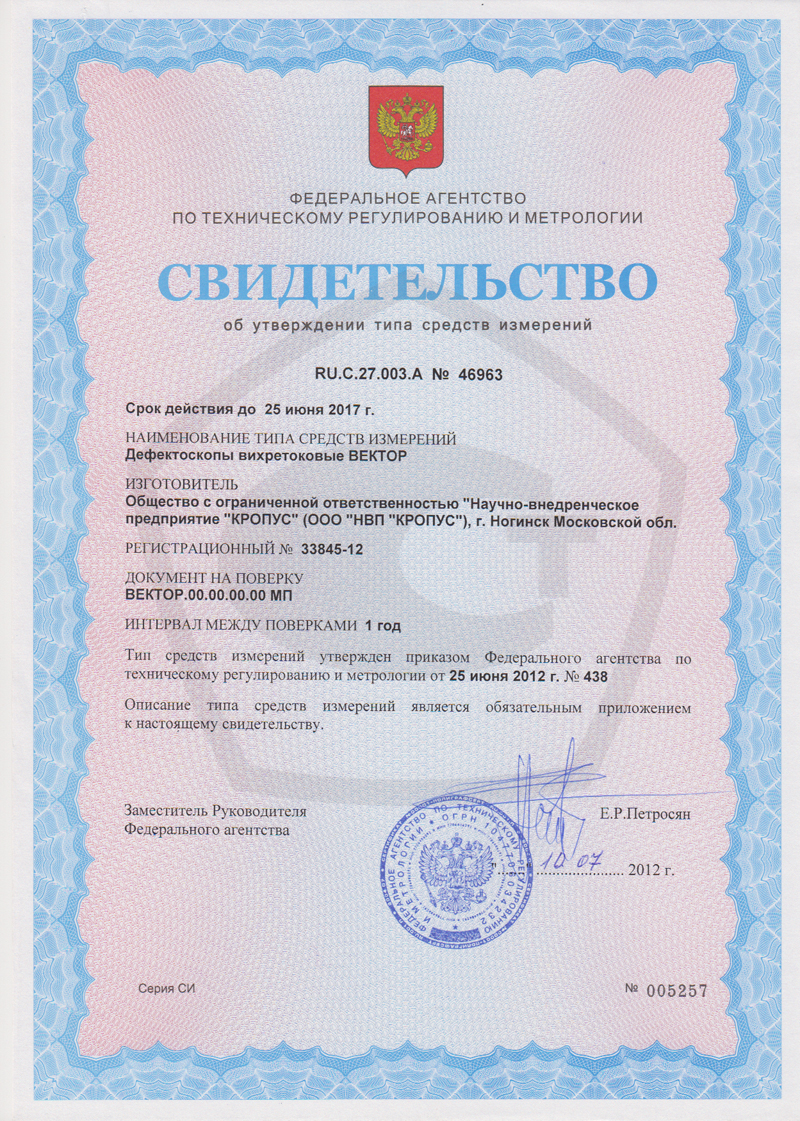

- Сертификат об утверждении типа средств измерений, допущен к применению в Российской Федерации. Вихретоковый дефектоскоп ВЕКТОР внесен в Государственный реестр РФ.

Гарантия на вихретоковый дефектоскоп ВЕКТОР: 3 года.

Назначение дефектоскопа ВЕКТОР:

Дефектоскоп вихретоковый ВЕКТОР предназначен для контроля и определения размера поверхностных дефектов труб, прутков, листов и др. изделий, измерения толщины покрытий, определения электропроводности и других физических свойств материалов, контроля качества сварных и паяных соединений и решения прочих задач контроля.

Вихретоковый дефектоскоп ВЕКТОР обладает следующими особенностями:

• Небольшие габариты и вес
• Большой ЖКИ экран с регулируемой яркостью и контрастностью, хорошо видимый как в темноте, так и при прямом солнечном свете
• Простая и понятная организация меню и клавиатуры
• Различные виды зон АСД с задаваемой логикой определения дефекта
• Богатые функциональные возможности и широкий круг решаемых задач
• Возможность подключения различных преобразователей
• Запоминание большого количества настроек и результатов контроля
• Порт RS232 для связи с ПК
• Питание от литий-ионных аккумуляторов
• Встроенное зарядное устройство

Технические характеристики вихретокового дефектоскопа ВЕКТОР:

Диапазон регулировки входного усиления: от 0 до 70 дБ, с шагом 1,2,4 и 6 дБ

Диапазон изменения частоты: от 100Гц до 10МГц, с шагом 1,10,100 и 1000 Гц

Амплитуды выходного напряжения: 0, 6 или 11В

Диапазон изменения фазы вектора: 0 - 360 град., с шагом 1 град.

Фильтр НЧ: 200, 400, 800, 1600 Гц

Регулировка усиления после ФНЧ: 6..40дБ, с шагом 2дБ

Фильтр ВЧ: 20, 40, 80, 160 Гц

Режим генератора: обычный, двухчастотный, режим АЧХ

Вид графика: X(y), X(t), Y(t), A(t), F(t)

Шлейф графика: 0..10 сек, с шагом 1 сек

Цифровое увеличение: 1,2 и 5 раз

Зоны АСД

коробка: -112..112 с шагом 1 (верхн, нижн, прав, лев);
сегмент: внутренний/внешний радиус (0..158 с шагом 1), начал/конеч угол 0..359 с шагом 1

Режимы АСД: дефект в зоне, дефект вне зоны

Типы вывода на экран: вектор, точка

Изменение масштаба по одной из координат X,Y: 8:1, 4:1, 2:1, 1:1, 1:2, 1:4,1:8

Типы преобразователей: дифференциальный, абсолютный

Питание: 15-18V DC

Время автономной работы: 8 часов (без подсветки)

Экран: 120х90 мм ЖКИ с разрешением 320х240 и регулируемой яркостью и контрастностью. Белая светодиодная подсветка повышенной яркости

Диапазон рабочих температур: +5 до +55 С

Размер электронного блока (В x Ш x Д): 195 мм x 175 мм x 30 мм

Вес дефектоскопа с элементами питания: 2,5 кг

Базовый комплект поставки вихретокового дефектоскопа ВЕКТОР:

• Электронный блок дефектоскопа
• Блок питания
• Преобразователь - 2шт.
• Кабели для преобразователей
• Аккумулятор
• Кабель RS232 для подключения ПК
• Программное обеспечение для ПК
• Кейс для переноски
