Ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4

  • Ультразвуковые дефектоскопы АРМС-МГ4

    /images/all/3/3423/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4

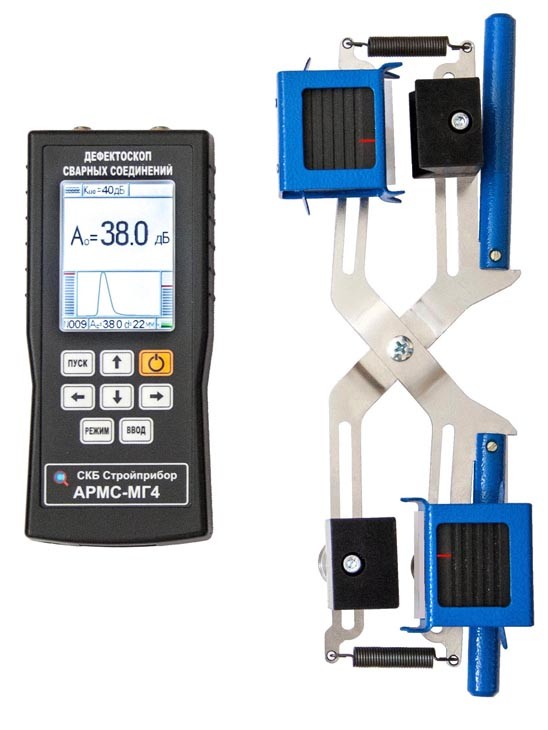

  • Дефектоскоп АРМС-МГ4 с цветным дисплеем

    /images/all/3/3423/big/img_14.jpg

    Дефектоскоп АРМС-МГ4 с цветным дисплеем

    Дефектоскоп АРМС-МГ4 с цветным дисплеем

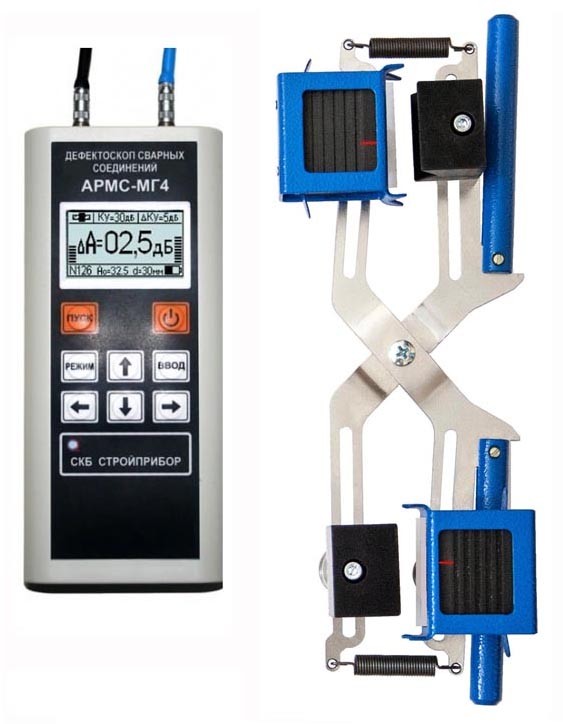

  • Ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4

    /images/all/3/3423/big/img_16.jpg

    1

    Ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4
  • Скоба для ультразвукового дефектоскопа сварных соединений арматуры АРМС-МГ4

    /images/all/3/3423/big/img_18.jpg

    1

    Скоба для ультразвукового дефектоскопа сварных соединений арматуры АРМС-МГ4

ЦЕНА: от 182 400 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Стройприбор


Страна производитель: Россия Россия
Артикул: АРМС-МГ4
Бесплатная доставка
Гарантия: 1,5 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 1.31MB)
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Дефектоскоп АРМС-МГ4



Выпускаются 2 модификакции дефектоскопа с жидкокристаллическим и с цветным дисплеем.



Тип оборудования: дефектоскоп ультразвуковой

Производство: Россия

Модель: АРМС-МГ4



Описание: Прибор для контроля качества сварных стыковых соединений

Гарантия на ультразвуковой дефектоскоп АРМС-МГ4: 18 мес.



Дефектоскоп АРМС-МГ4 внесен в Госреестр РФ под №50931-12 (продлен до 2022 года).







Назначение прибора:



Дефектоскоп АРМС-МГ4 предназначен для ультразвукового контроля качества сварных стыковых соединений стержневой арматуры диаметром от 16 до 40 мм в соответствии с ГОСТ 23858, СТО 02495307-002-2008 теневым и зеркально-теневым методами при монтаже сборных и возведении монолитных ж/б конструкций.

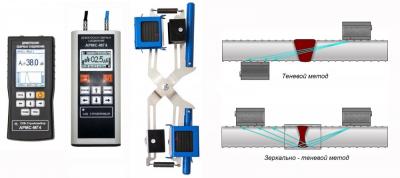

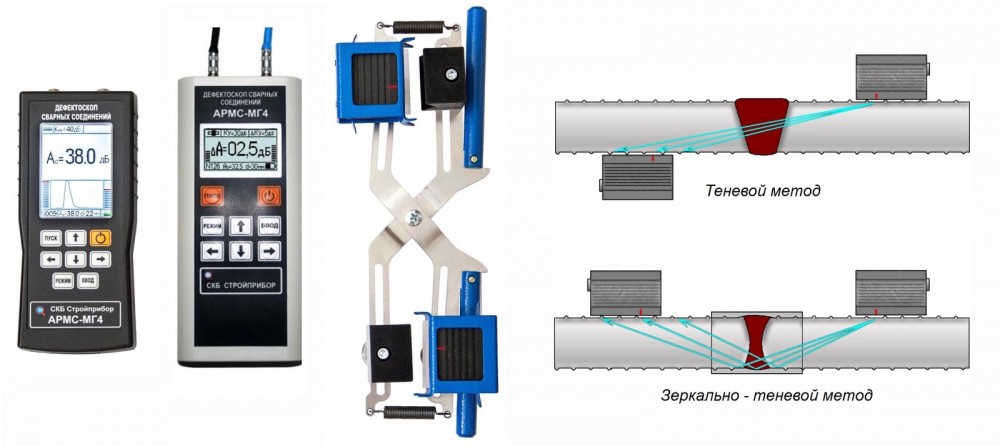

При теневом методе контроля о наличии дефекта судят по уменьшению амплитуды УЗ-колебаний, прошедших от излучателя к приемнику . Чем больше размер дефекта или чем больше дефектов, тем меньше амплитуда прошедшего сигнала.



При зеркально-теневом методе признаком обнаружения дефекта служит ослабление амплитуды сигнала, отраженного от противоположной поверхности изделия. Дополнительными преимуществами этого метода по сравнению с теневым являются односторонний доступ и более уверенное обнаружение дефектов, расположенных в корне шва.



Для проведения контроля сварных соединений используются:

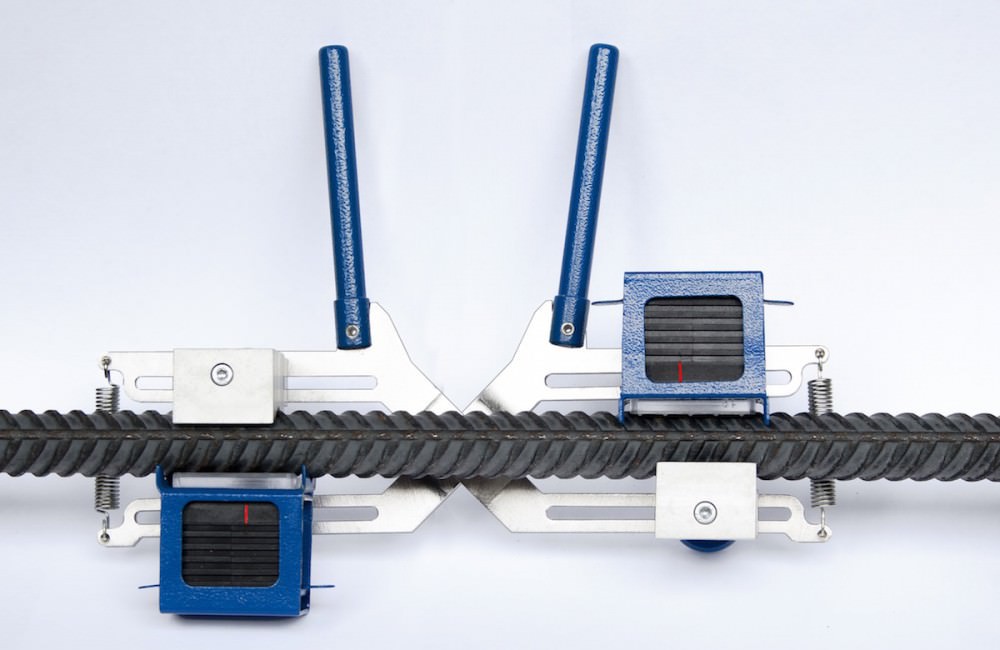

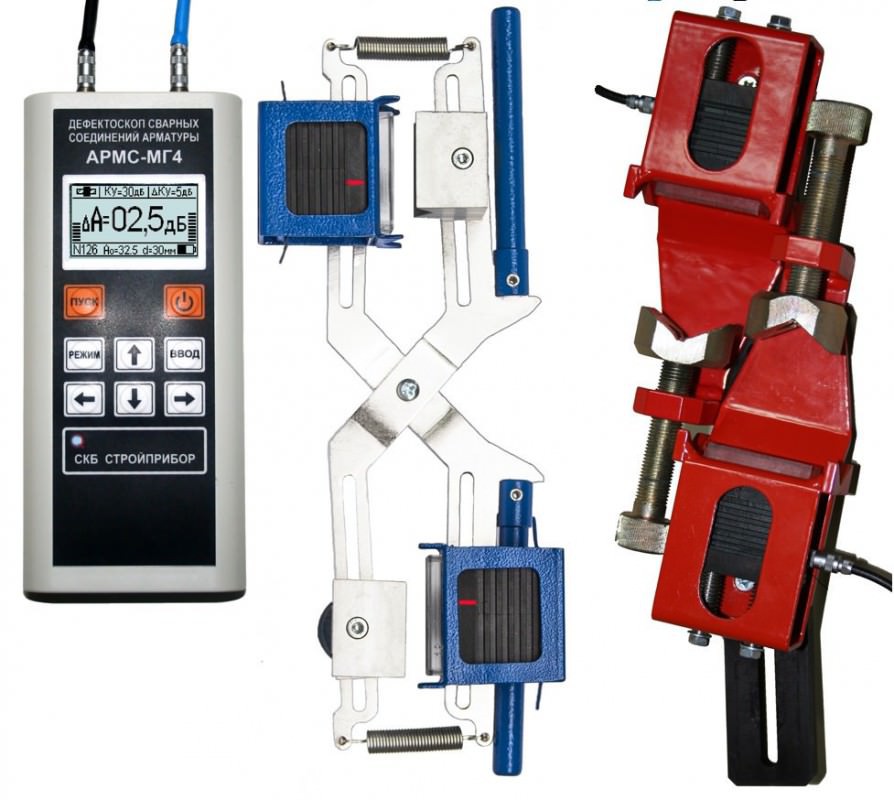

  • механическое устройство "Клещи" по ГОСТ 23858 (приложение 1);

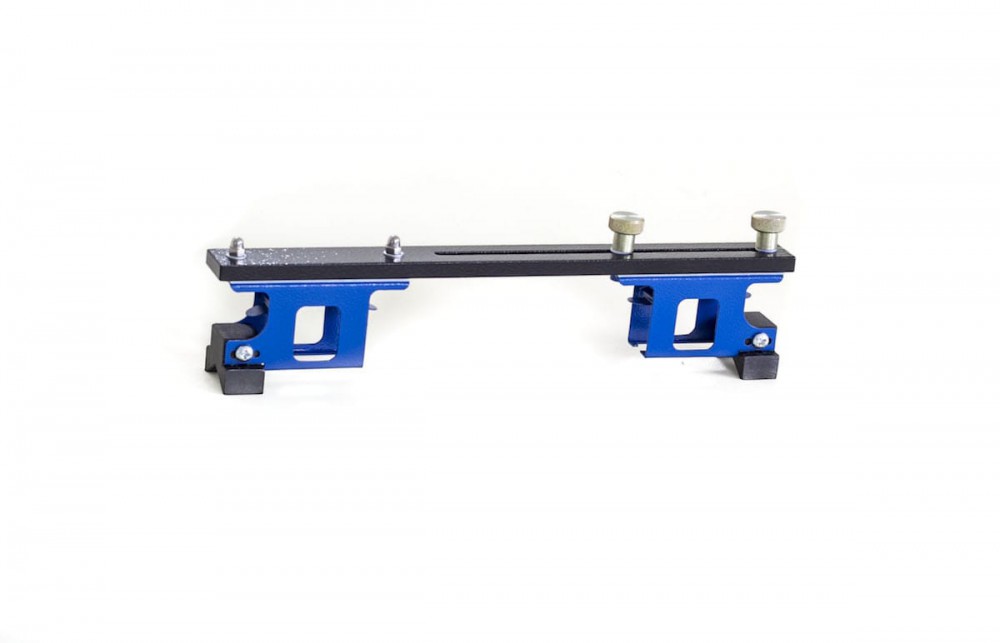

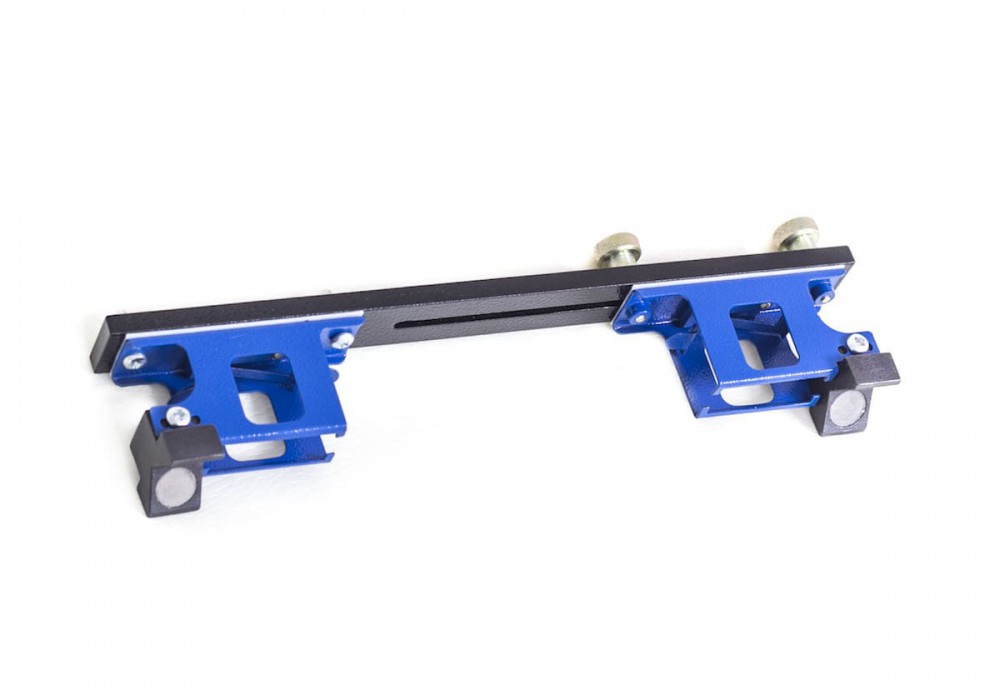

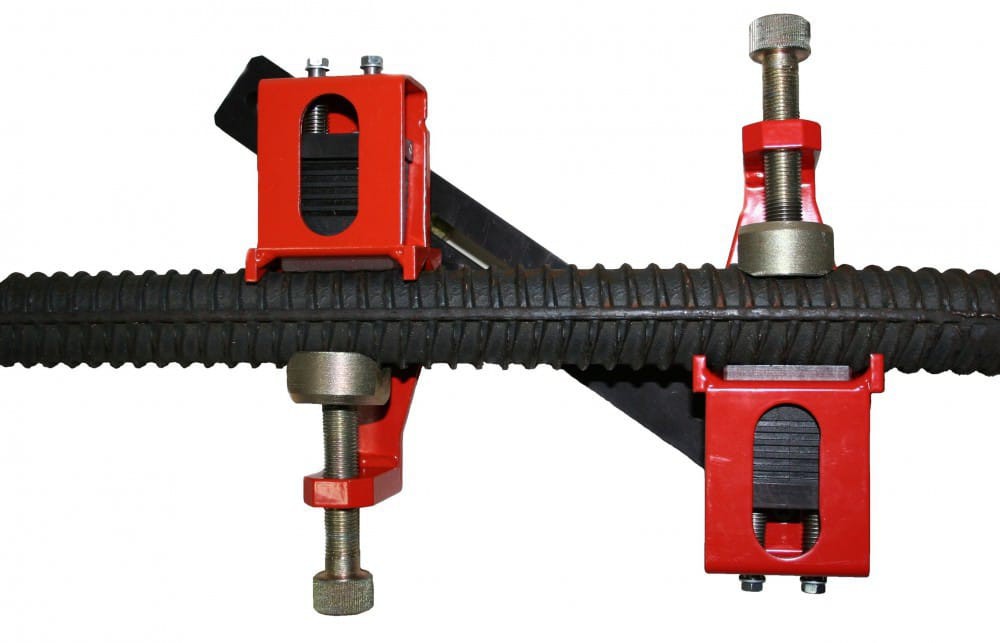

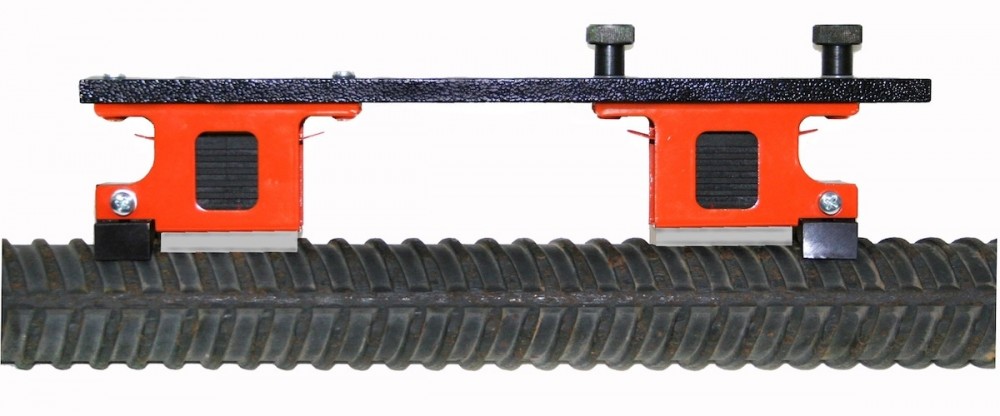

  • механическое приспособление "Скоба" по СТО 02495307-002-2008 для сварных соединений, выполненных на стальных скобах-накладках там, где доступ с помощью приспособлений типа "Клещи" затруднен.

Дефектоскоп АРМС-МГ4 также может быть использован для контроля качества сварных стыковых соединений листового проката зеркально теневым методом при непосредственной установке ультразвуковых преобразователей без протектора по ГОСТ 14782.



С 1.11.2019 года выпускается обновленный дефектоскоп АРМС-МГ4 с увеличенным цветным дисплеем, более эргономичным корпусом, удобным пользовательским интерфейсом.

Увеличение размеров дисплея позволило выводить одновременно как цифровые значения измеряемых параметров сигнала, так и графическое отображение ультразвукового импульса (А-скан).



Технические характеристики дефектоскопа:





Наименование характеристик АРМС-МГ4 АРМС-МГ4
(цветной дисплей)
Динамический диапазон приемного тракта дефектоскопа, дБ от 0 до 50
Границы линейности динамического диапазона, дБ от 15 до 45
Диапазон установки коэффициента усиления (с шагом), дБ 5...75 (1; 5; 10)
Пределы допускаемой абсолютной погрешности измерения амплитуд сигналов, дБ ± 1
Частота зондирующего импульса, МГц 2,5 ± 0,2
Номинальное значение угла ввода ПЭП, градус 65
Габаритные размеры, не более:
- электронного блока, мм 175×78×25 160×70×25
- механического устройства с датчиками, мм 300×100×80 300×100×80
Электропитание от встроенного Li-Po аккумулятора, напряжение, В 3,7
Потребляемый ток в режиме измерения, мА, не более 390 380
Потребляемый ток в остальных режимах, мА, не более 94 125
Масса дефектоскопа, кг, не более 2,0 1,93
Средний срок службы, лет 10





Комплект поставки ультразвукового дефектоскопа АРМС-МГ4:



Дефектоскоп, пьезоэлектрические преобразователи (ПЭП) – 2 шт, клещи для крепления ПЭП, зарядное устройство, коаксиальные кабели, протекторы R=12мм (2 шт); R=18мм (2шт); R=22мм (2шт), приспособление для контроля сварных швов листового проката, контрольный образец, кабель связи с ПК, USB-флеш накопитель с программным обеспечением, упаковочная тара.



Дополнительные принадлежности: механическое устройство «Скоба».



*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по ультразвуковым дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем дефектоскопы по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Введите число *


Введите число *
Сертификаты

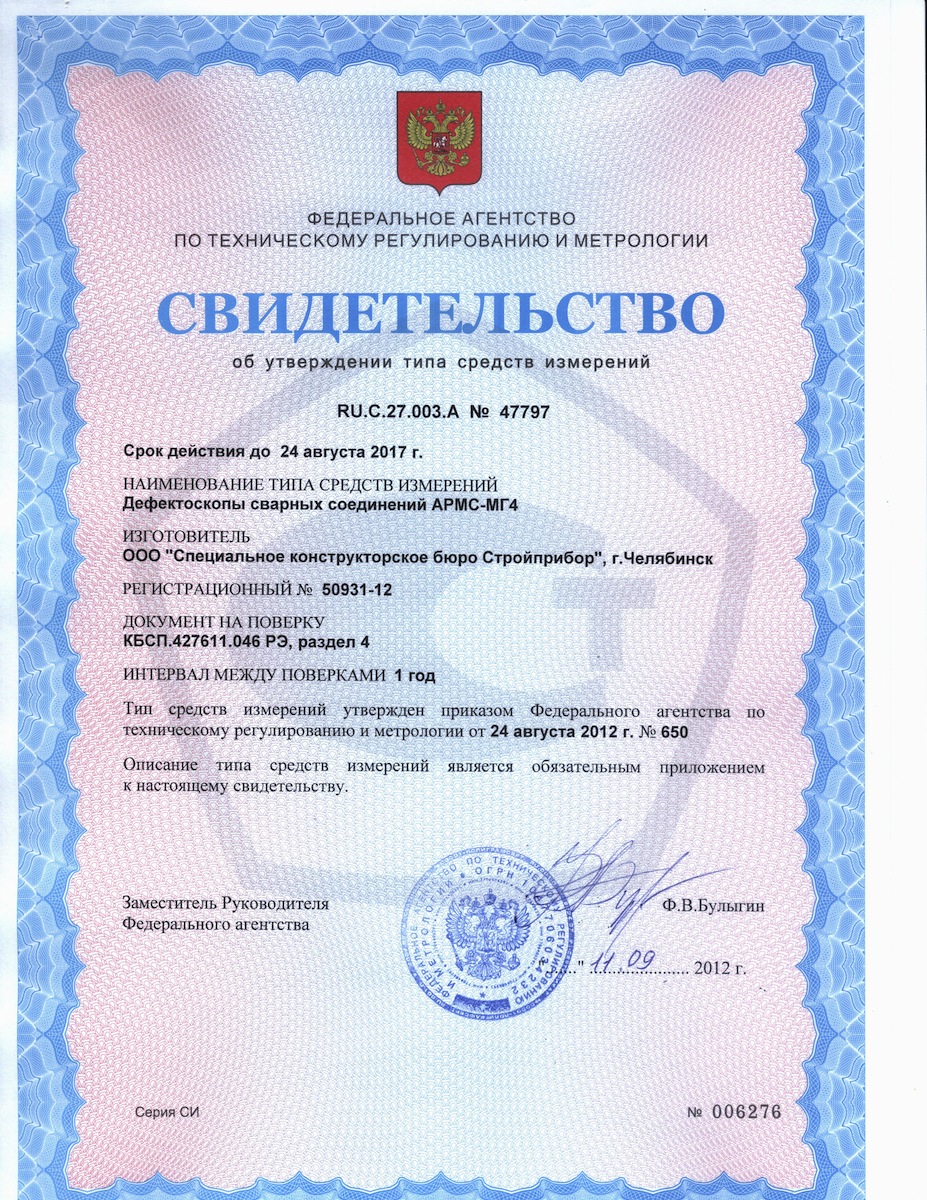

Свидетельство об утверждении типа средств измерения на дефектоскоп АРМС-МГ4

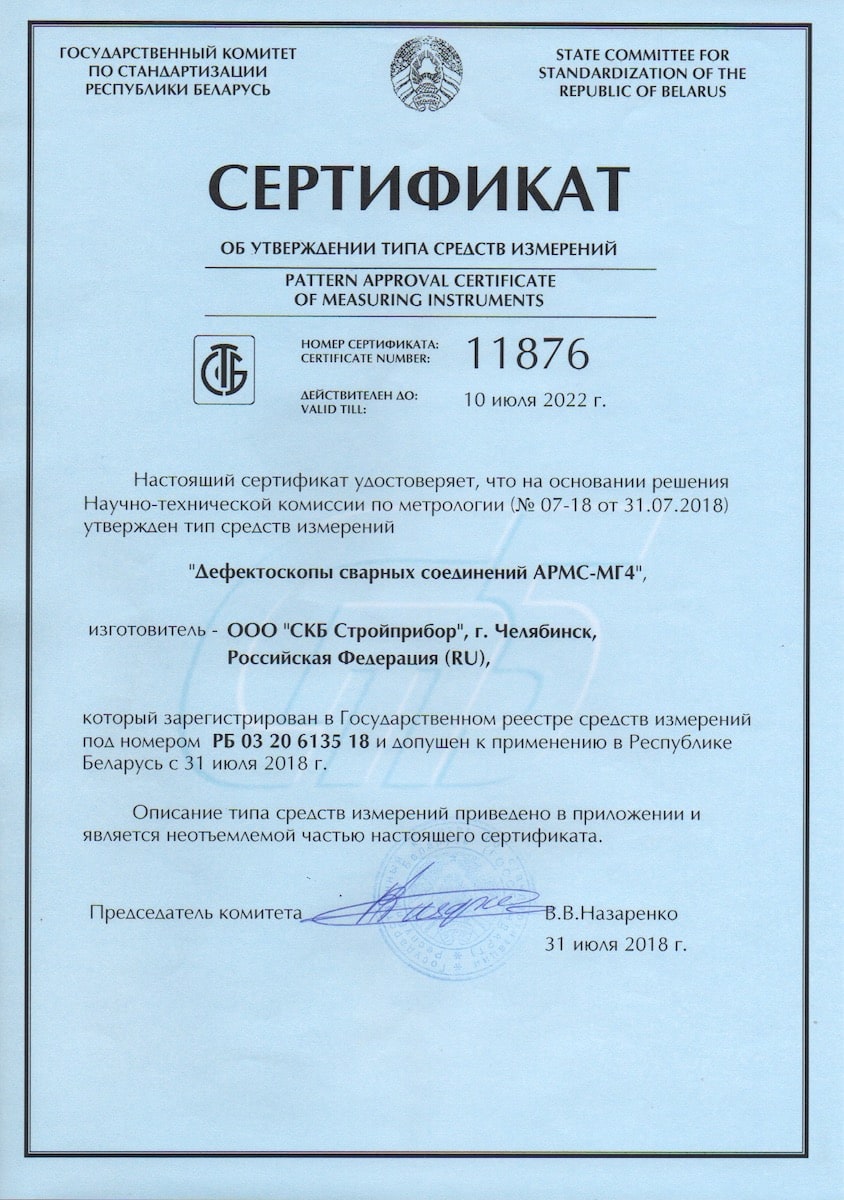

Сертификат об утверждении типа средств измерений. Республика Беларусь. Ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4.jpeg

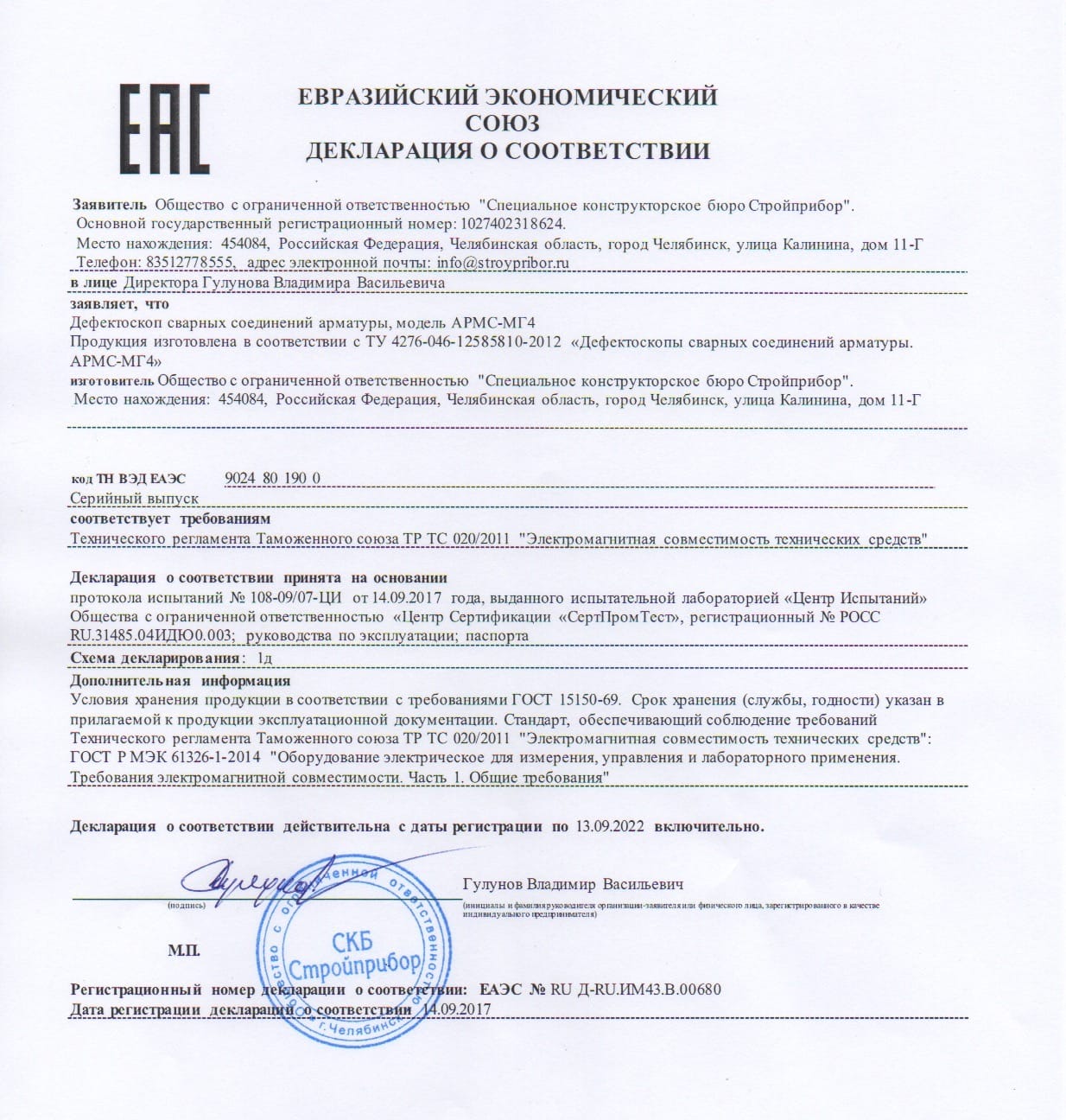

Декларация о соответствии ТР ТС 020/2011 Электромагнитная совместимость технических средств..jpeg
