Это оборудование позволяет с высокой точностью измерять геометрические примитивы (точки, окружности, плоскости, конусы, цилиндры и т.д.), расстояние и углы между ними, отклонение формы и взаимного расположения. Также возможно контролировать сложные криволинейные поверхности методом сравнения с CAD моделью.

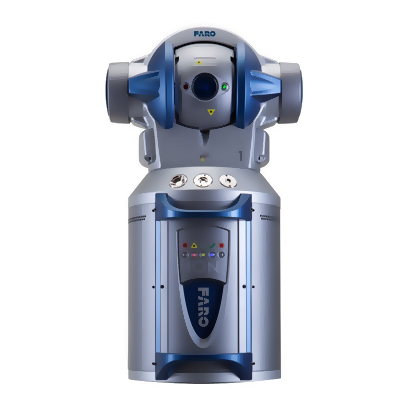

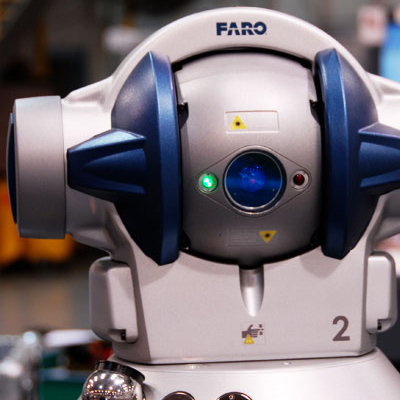

Прибор в верхней части имеет поворотную головку с лазерным излучателем, которая способна вращаться по вертикали и по горизонтали. Внутри расположены два высокоточных датчика, которые в режиме реального времени отслеживают угол поворота головки по обеим осям (вертикальной и горизонтальной). Излучатель дает лазерный луч, который отражается от зеркал уголкового отражателя. Они имеют форму пирамиды и установлены внутри измерительной сферы, так, что её вершина совпадает с центром сферы. С помощью лазерного луча определяется расстояние до сферы. Её оператор должен подносить к поверхности контролируемого объекта для снятия координат точек.

Координаты точек рассчитываются компьютером в системе координат за счет известных двух углов поворота головки FARO Laser Tracker ION по горизонтали и вертикали, и известного расстояниия до отражателя. С помощью сервоприводов, которые установлены в поворотной головке, КИМ автоматически следит за перемещением измерительного отражателя и определяет координаты его положения в режиме реального времени. Таки образом с помощью лазерного FARO Laser Tracker ION можно контролировать как стационарные, так и двигающиеся изделия. Для измерения того или иного геометрического элемента оператор должен замерить на его поверхности определенное количество точек, например, для линии минимум 2 точки, для плоскости минимум 3 точки, для окружности минимум 3 точки и т.д.. Программное обеспечение определяет координаты центра элемента, его действительные геометрические размеры и отклонения формы. Также возможно контролировать линейно-угловые размеры между измеренными элементами и производить анализ их взаимного расположения (непараллельность, неплоскостность и т.д.). Для измерения криволинейных поверхностей деталей существует возможность импорта CAD моделей в программное обеспечение для контроля методом сравнения с CAD моделью. Она несет в себе всю необходимую информацию о номинальных геометрических размерах поверхности.

Исключительной особенностью этого оборудования является мобильность. Оно упаковывается в кейсы и легко транспортируется в любое место для проведения измерений. Использование магнитной плиты и треноги позволяет быстро и надежно устанавливать лазерный трекер вблизи измеряемого объекта.

• Рабочая зона: от 0 м до 110 м (диаметр сферы)
• Рабочая зона по горизонту: +/-270°
• Рабочая зона по вертикали: от 75° до - 50°
• Габаритные размеры: Laser Tracker 280х554 мм
• Вес головки: 17,7 кг
• Габаритные размеры контроллера: 282х180х280
• Вес контроллера MCU: 5,2 кг

Условия окружающей среды

• Рабочий диапазон температур: от -15°С до +50°С
• Влажность: от 0 до 95% без конденсата
• Высота над уровнем моря от -700м до 2450м

Повторяемость измерений КИМ FARO Laser Tracker ION:

Погрешность измерения поперечного расположенного эталона длины (2300 мм):

При измерении линейно расположенных мишеней:

Угловые характеристики точности **:

• угловая точность: 10мкм 2,5 мкм / м;
• максимальная угловая скорость: 180 ° / сек.

Линейные характеристики точности в режиме Interferometr **:

• максимальная скорость измерения: до 10 000 точек / сек;
• разрешение: 0,158 мкм;
• точность: 2 мкм 0,4 мкм / м;
• максимальная радиальная скорость: 4 м/сек.

Линейные характеристики точности в режиме AgileADM **:

• максимальная скорость измерения: до 10 000 точек / сек;
• разрешение: 0,5 мкм;
• точность: 8 мкм 0,4 мкм / м;
• максимальная радиальная скорость: неограничено.

** Point to Point Typical Accuracy - характерная повторяемость измерений от точки к точке является половиной от максимально допустимой ошибки (Maximum Permissible Error - MPE) без учета температурных колебаний. MPE и все характеристики повторяемости рассчитаны по методике стандарта ASME B89.4.19.
