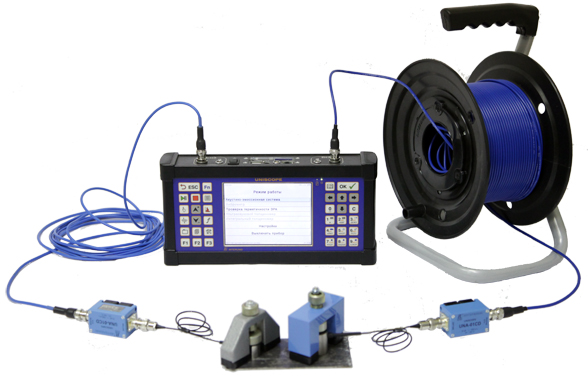

Прибор ЮНИСКОП (UNISCOPE)

  • Акустико-эмиссионная система ЮНИСКОП

    /images/all/3/3698/big/img_5.jpg

    jijijij

    Прибор ЮНИСКОП (UNISCOPE)
  • Прибор Юнископ

    /images/all/3/3698/big/img_14.jpg

    Прибор Юнископ

    Прибор Юнископ
  • ЮНИСКОП

    /images/all/3/3698/big/img_16.jpg

    1

    ЮНИСКОП
  • Прибор ЮНИСКОП

    /images/all/3/3698/big/img_18.jpg

    1

    Прибор ЮНИСКОП

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Интерюнис


Страна производитель: Россия Россия

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Калинчев Олег
Менеджер по направлению Интерюнис
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Skype: oleg_kalinchev

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: акустико-эмиссионная система, акустический течеискатель, тензоизмеритель, виброметр

Производитель: "ИНТЕРЮНИС", Россия

Модель: ЮНИСКОП

Гарантия: 12 месяцев



Соответствие прибора "UNISCOPE" требованиям безопасности и качества продукции подтверждено сертификатом ГОСТ Р и разрешением Ростехнадзора РФ на применение на опасных производственных объектах.



Назначение акустико-эмиссионной системы ЮНИСКОП:

ЮНИСКОП - принципиально новый универсальный прибор неразрушающего контроля, подтвержденный Свидетельством об утверждении типа средств измерений RU.C.34.158.A № 70728 выданным Федеральным агентством по техническому регулированию и метрологии иСертификатом соответствия универсального прибора НК "ЮНИСКОП" взрывозащищенные устройства ТС RU C-RU.ГБ08.В.02516.



Прибор имеет два широкополосных аналоговых входа для подключения традиционных чувствительных элементов типа пьезопреобразователей и два универсальных входа для подключения внешних регистрирующих блоков с помощью цифровых интерфейсов. В базовом варианте ЮНИСКОП представляет собой 2-х канальный прибор регистрации АЭ-импульсов, с возможностью линейной локации источников.



  • Неразрушающимого контроля методом АЭ без вывода из эксплуатации: магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов.
  • Выявления зарождений и развития трещин.
  • Поиска мест коррозии, течи, зон с повышенным уровнем напряжения.
  • Определения координат и оценки параметров дефектов.
  • Отслеживания различных технологических процессов и оценки технического состояния ответственных крупногабаритных конструкций, протяженных или особо опасных объектов в режиме реального времени.



Особенности прибора неразрушающего контроля ЮНИСКОП:

  • малый вес и оптимальная эргономика для работы в полевых условиях;
  • надежная защита от неблагоприятных внешних воздействий;
  • возможность эксплуатации при отрицательных температурах;
  • высокий современный уровень аппаратного и программного обеспечения;
  • расширение функциональных возможностей прибора за счет использования различных внешних измерительных блоков;
  • графическое отображение результатов измерений на цветном LCD дисплее со светодиодной подсветкой;
  • возможность хранение больших объемов данных на легкодоступных съемных носителях информации;
  • продолжительное время работы от двух встроенных аккумуляторов.



Прибор UNISCOPE может использоваться как:

  • Двухканальная акустико-эмиссионная система.
  • Акустический течеискатель.
  • Тензоизмеритель.
  • Виброметр.



С помощью прибора неразрушающего контроля ЮНИСКОП можно проводить следующие измерения.



  • В режиме акустико-эмиссионных измерений: неразрушающий контроль без вывода из эксплуатации промысловых и технологических трубопроводов, переходов и перемычек, запорной арматуры и регуляторов давления, сосудов и баллонов, грузоподъемных механизмов, объектов железнодорожного транспорта, железобетонных конструкций и другого промышленного оборудования с возможностью линейной локации источников АЭ и оперативной оценки их степени опасности;
  • В режиме тензометрии:измерение напряженно-деформированного состояния объекта в реальном масштабе времени, параметрическое сопровождение АЭ контроля посредством наблюдения за изменением величины и характера нагружения;
  • В режиме течеискания:выявление и количественная оценка величины утечки жидких или газообразных рабочих сред при нарушении герметичности корпусов и затворов запорной арматуры наземной и подземной установки.
  • В режиме виброметрии:оценка уровня вибрации в стандартных полосах частот по мгновенным и средним величинам перемещения скорости и ускорения, проведение спектрального и статистического анализа вибрации.



Технические характеристики прибора ЮНИСКОП:
Параметры основного приборного блока:
Дисплей
TFT LED, 5,7” , 640х480 точек, 262 144 цветов
Время работы в автономном режиме
8 часов
Поддерживаемые интерфейсы
Карты памяти SD/SDHC, Ethernet, USB2.0
Процессор
ARM9
Операционная система
Linux
Диапазон рабочих температур
- 20 ÷ + 40 ˚С
Защита от внешних воздействий
IP 65
Габаритные размеры
300х170х60 мм
Масса
2,6 кг
Аналоговый канал регистрации для подключения датчиков АЭ или вибропреобразователей:
Количество независимых аналоговых каналов регистрации
2
Напряжение питания предусилителя
6 В
Длина подключаемых кабельных линий
10м / 50м
Диапазон рабочих частот
0,5 Гц ÷ 1 МГц
Переключаемые частотные диапазоны
0,5 Гц ÷ 30 кГц, 1 кГц ÷ 100 кГц, 30 кГц ÷ 1 Мгц
Возможность загрузки цифровых фильтров
есть
Разрядность АЦП
16 бит
Максимальная частота преобразования АЦП
20 МГц
Размер буфера записи осциллограммы по каждому каналу
8 МБайт
Синхронность работы аналоговых каналов
± 1 мкс
Цифровой канал регистрации для подключения внешних блоков:
Количество независимых цифровых каналов регистрации
2
Интерфейс
RS 485
Максимальная скорость передачи данных
115200 бит/с
Напряжение питания внешних измерительных блоков
5 В
Синхронность работы цифровых каналов
± 1 мс
Синхронность работы цифрового и аналогового каналов
± 1 мс
Внешний блок параметрических измерений:
Количество универсальных измерительных каналов
2
Переключаемые режимы работы универсальных измерительных каналов:
- токовая петля
- измерение напряжения

Активная / пассивная
± 1 В / ± 10 В
Погрешность измерения универсального канала
0,2 %
Выдаваемое напряжение для питания внешних устройств и датчиков
12 В / 24 В
Варианты внешних подключаемых устройств
- датчик давления, перемещения, наклона;
- тензометрический усилитель.
Количество каналов измерения температуры
1
Погрешность измерения температуры
± 0,5 ˚С
Напряжение питания блока
5 В
Максимальная потребляемая блоком мощность
0,5 Вт
Тензометрический усилитель*:
Режимы работы
«датчик» / «мост»
Диапазон сопротивлений подключаемых тензорезисторов
300 Ом ÷ 1400 Ом
Диапазон входного сигнала
± 0,4 мВ / ± 4 мВ
Диапазон выходного сигнала
± 5 В / 4 ± 20 мА
* - характеристики тензометрического усилителя MC3
Режим течеискания:
Минимальная величина обнаруживаемой утечки в затворе арматуры
1 л/мин
Необходимый минимальный перепад давления
0,3 МПа
Диапазон значений проходного диаметра контролируемой арматуры
От 50 до 1000 мм
Средняя погрешность измерения величины утечки
20 %
Время контроля единицы арматуры
Менее 15 мин



Состав прибора:
Основной приборный блок „ЮНИСКОП“:
  • Количество аналоговых каналов - 2 шт.
  • Напряжение питания внешних источников сигналов: 6 ± 5% В
  • Максимальный  ток,  потребляемый  внешним источником сигнала: 30 мА
  • Нижняя граница диапазона рабочих частот аналоговых каналов не более 0,5 Гц
  • Верхняя  граница  диапазона  рабочих  частот аналоговых каналов не менее 1 МГц
  • Количество  переключаемых  частотных диапазонов: 4 шт.
  • Входное сопротивление аналоговых каналов:
  1. 50 Ом ± 5%;
  2. 300 Ом ± 5%;
  3. 100 000 Ом  ± 5%



Предусилитель акустической эмиссии "UNP-01CD" с магнитным держателем:

  • Уровень шума приведенного ко входу в полосе 25 ÷ 500 кГц не более 5 мкВ
  • Коеффициент усиления: 20 дБ
  • Напряжение питания предусилителя: 6 В
  • Сопротивление нагрузки: 50 Ом
  • Неравномерность АЧХ в полосе пропускания: + 1 / - 3 дБ
  • Габаритные размеры: 50 х 30 х 35 мм
  • Габаритные размеры (с разъемами): 81 х 30 х 35 мм
  • Масса: 150 г
  • Температурный диапазон при эксплуатации: -40 ÷ +85 Сº



Внешний согласующий блок „UNE-P“:

  • Количество параметрических входов: 2 шт.
  • Разрядность АЦП параметрических каналов: 14 бит
  • Диапазон измерения тока: 4 ÷ 20 мА
  • Основная погрешность измерения тока в режиме пассивной токовой петли 0,1 % от измеряемого значения *
  • Температурный дрейф измерения тока в режиме пассивной токовой петли не более 3 мкА/°С
  • Основная погрешность измерения тока в режиме активной токовой петли: 0,3 % от измеряемого значения *
  • Температурный дрейф измерения тока в режиме активной токовой петли не более 4 мкА/°С
  • Напряжение питания блока: 5 В
  • Габаритные размеры: 99 х 65 х 46 мм
  • Масса: 400 г
  • Температурный диапазон при эксплуатации: - 20 ÷ + 50 °C



после проведения калибровки



Преобразователи акустической эмиссии GT200:

  • Тип: резонансный
  • Коэффициент электроакустического преобразования: >60 дБ отн. 1В/м/с
  • Рабочая частота: 165 кГц
  • Полоса пропускания: 130 ÷  200 кГц
  • Электрическая ёмкость: 400 ÷  500 пФ
  • Сопротивление изоляции: > 100 МОм
  • Температурный диапазон: -50  ÷ + 120 Сº
  • Материал корпуса: титановый сплав
  • Длина встроенного кабеля: 0,5 м
  • Масса (без кабеля): 15 г
  • Тип соединения: BNC (CP-50-74ФВ)



Преобразователи акустической эмиссии GT205 (режим течеискания)

  • Тип: низкочастотный
  • Коэффициент электроакустического преобразования: >70 дБ отн. 1В/м/с
  • Рабочая частота: 50 кГц
  • Полоса пропускания: 40 ÷ 100 кГц
  • Электрическая ёмкость: 400 ÷ 500 пФ
  • Сопротивление изоляции: > 100 МОм
  • Температурный диапазон: -50  ÷ + 120 Сº
  • Материал корпуса: титановый сплав
  • Длина встроенного кабеля: 0,5 м
  • Масса (без кабеля): 45 г
  • Тип соединения: BNC (CP-50-74ФВ)



Магнитный держатель для преобразователя акустической эмиссии

  • Сила прижима: 20 Н
  • Габаритные размеры: 84 х 20 х 70 мм
  • Вес: 200 г



Кабель РК-50 на катушке

  • Тип кабеля: РК 50-2-16 /коаксиальный/
  • Центральная токопроводящая жила медная, лужёная многопроволочная
  • Изоляция полиэтилен
  • Наружный диаметр: 3,2 мм
  • Волновое сопротивление: 50 Ом
  • Тип соединения: СР50-74ФВ
  • Температурный диапазон: - 30 ÷ + 80 ºС



*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по акустико-эмиссионным системам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для акустико-эмиссионного контроля по всей России курьерскими службами и транспортными компаниями.

Введите число *
Спрашивает: Антон Валерьевич:

Добрый день! Какая цена UNISCOPE в комплекте поставки: 1) режим АЭ измерений; 2) режим Тензоизметрии; 3) режим Течеискание.
Спрашивает: Валентин:

Добрый день! Очень заинтересовала Акустико-эмиссионная система UNISCOPE. Наша организация планирует приобрести данный прибор. Для этого необходимо уточнить цену UNISCOPE в комплекте поставки: 1) режим АЭ измерений; 2) режим Тензоизметрии; 3) режим Течеискание.


Введите число *
Сертификаты

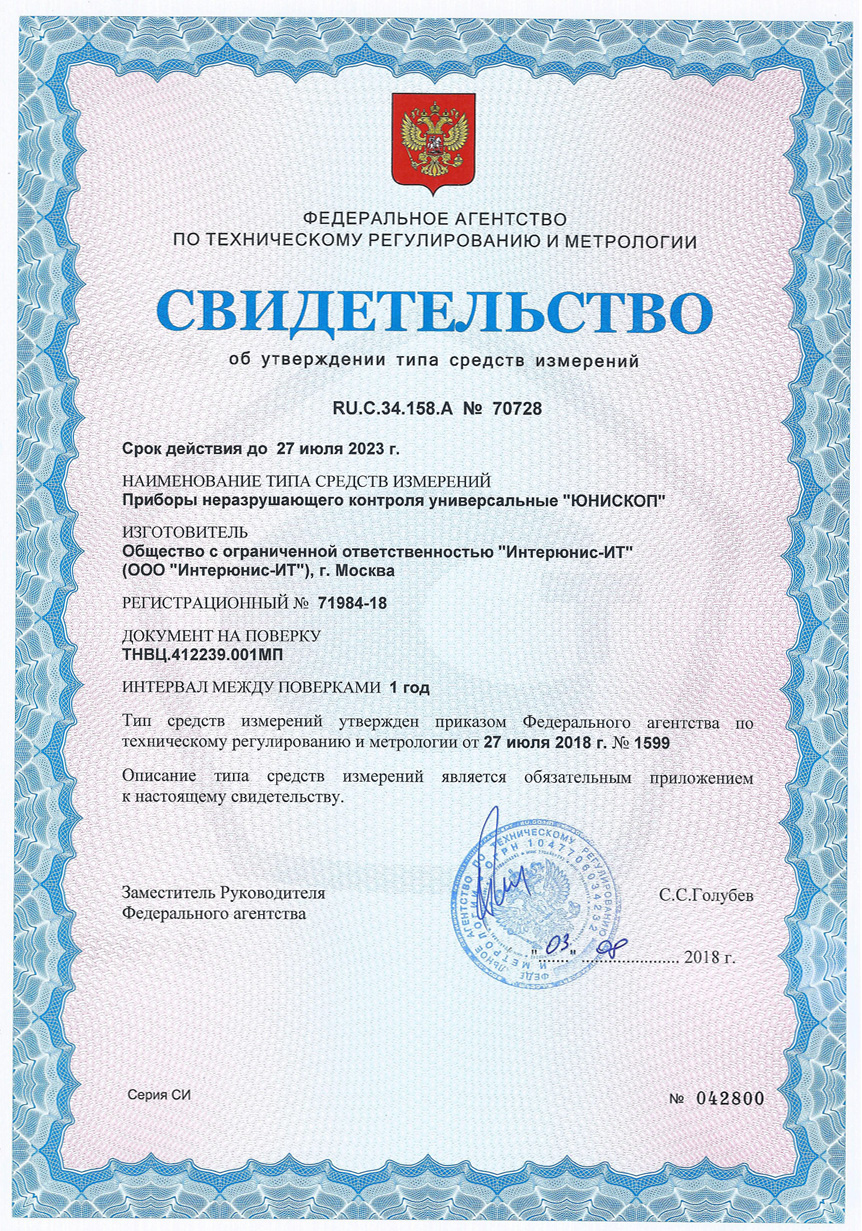

Свидетельство об утверждении типа СИ на приборы неразрушающего контроля ЮНИСКОП

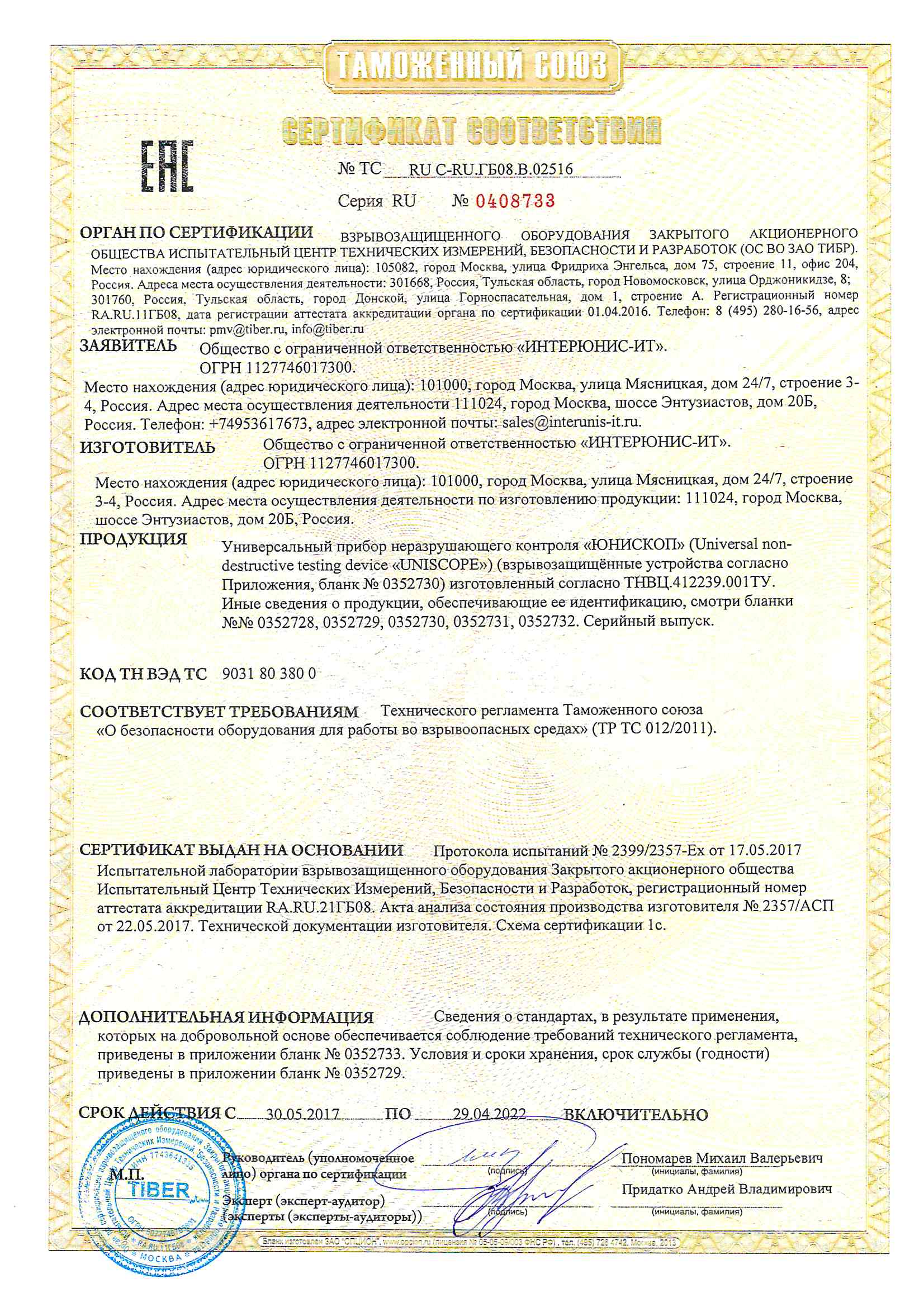

Сертификат соответствия на ЮНИСКОП_взрывозащита
