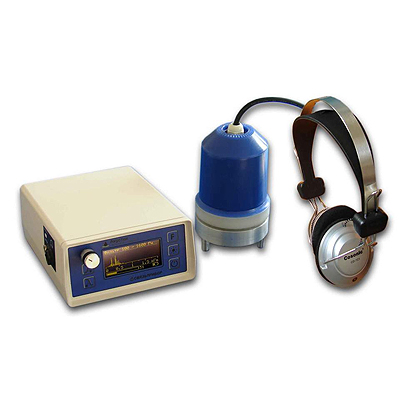

Акустико-эмиссионная система Лель A-Line 32D (DDM)

  • Акустико-эмиссионная система Лель A-Line 32D (DDM)

    /images/all/3/3699/big/img_5.jpg

    jijijij

    Акустико-эмиссионная система Лель A-Line 32D (DDM)

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Интерюнис


Страна производитель: Россия Россия

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Калинчев Олег
Менеджер по направлению Интерюнис
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Skype: oleg_kalinchev

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Акустико-эмиссионная система

Производитель: "ИНТЕРЮНИС", Россия

Серия: A-Line

Модель: A-Line 32D (DDM)

Номер по Госреестру: 25330-03

ТУ-4013-002-02569000-03

Класс СИ: 36

Информация о поверке: МП НИЦПВ

Периодичность поверки:1 год

Гарантия: 12 месяцев



Назначение прибора:

Акустико-эмиссионная система Лель A-Line 32D (DDM) предназначена для неразрушающимого контроля методом AЭ без вывода из эксплуатации трубопроводов, сосудов давления, резервуаров, котлов, железнодорожных цистерн, буровых вышек, кранов, мостов и других конструкций; использования для контроля качества оборудования, выпускаемого для нефтяной, газовой, химической и других отраслей



Варианты использования:

МОДЕЛЬ

ОПИСАНИЕ

Portable

Компактная переносная АЭ система в индустриальном компьютере, предназначенная для измерений в полевых условиях.

Ethernet Box

Портативная АЭ система сбора данных с возможностью удаленного доступа по стандартному протоколу Ethernet 10/100 Base-Т. Предназначена для совместного использования с любыми компьютерами (ноутбуки, ПК, индустриальные станции), обладающими возможностью работы по протоколу Ethernet.



Акустико-эмиссионная система Лель A-Line 32D (DDM) обладает следующими отличительными особенностями:

  • Качество - каждый функциональный блок системы Лель /A-Line 32D (DDM)/ подвергается 100%-му входному контролю, а после сборки вся система в целом проходит комплексные испытания.
  • Надежность - непрерывное получение всех данных о ходе испытания в режиме реального времени, взрывозащищенное исполнение, возможность автоматически управлять процессом испытания.
  • Помехозащищенность - вся обработка полученной информации и вычисление АЭ параметров происходит непосредственно в модуле, расположенном на объекте контроля, передача обработанных данных осуществляется в цифровом виде, обеспечена гальваническая развязка каждого модуля.
  • Эффективность - одной из новых возможностей Лель /A-Line 32D (DDM)/ является контроль протяженных объектов суммарной длиной до 5 км одновременно одной портативной системой.
  • Универсальность - новый принцип построения системы и ее возможности позволяют использовать Лель /A-Line 32D (DDM)/ как для мобильного периодического контроля, так и для стационарного непрерывного контроля (мониторинга) с возможностью управления объектом.
  • Гибкость - сегменты кабеля, соединяющие между собой модули, могут быть разной длины и выбираются заказчиком системы Лель /A-Line 32D (DDM)/ в зависимости от особенностей контролируемых объектов, а использование стандартных переходников позволяет, при необходимости, наращивать длину сегмента. Кроме того, становится возможным размещение системы и обслуживающего персонала на максимально возможном расстоянии от объекта контроля.
  • Высокое быстродействие - акустико-эмиссионная система Лель /A-Line 32D (DDM)/ продолжает успешно функционировать, отображать данные и не терять управления при интенсивности более 15 тысяч событий на каждый канал.
  • Широкие возможности - Лель /A-Line 32D (DDM)/ предоставляет пользователю следующие возможности: регулируемый коэффициент усиления, программно переключаемые фильтры, режим излучения импульсов, цифровой осциллограф с возможностью установки независимого порога и регулируемой разверткой, три параметрических канала с возможностью переконфигурирования в выходы управления, температурный датчик, двухцветный индикатор состояния модуля АЭ, - и все это для каждого из каналов.
  • Удобство работы - используется программное обеспечение, реализованное в среде Windows на русском языке, общее для всех приборов серии A-Line 32D.





Технические характеристики Акустико-эмиссионной системы Лель A-Line 32D (DDM):

ОБЩИЕ ПАРАМЕТРЫ

Максимальное количество каналов на одну линию

16

Длина сегмента кабеля для передачи данных между модулями

не более 100 м

Максимальная длина одной линии

1600 м

Быстродействие системы с максимальным количеством каналов на линии:



- регистрация средних значений параметров АЭ сигналов

не менее 15000 соб./с на модуль АЭ

- регистрация параметров каждого АЭ сигнала

не менее 16000 соб./с на линию



АНАЛОГОВЫЙ ТРАКТ

Коэффициент усиления (с шагом 1 дБ)

20 ÷ 60 дБ

Уровень шума приведенного ко входу в полосе 30 ÷ 500 кГц

не более 5 мкВ

Стандартные частоты среза для переключаемых фильтров (± 10 %):



НЧ-фильтров

100, 250, 350, 500 кГц

ВЧ-фильтров

30 (1*), 50, 100, 150 кГц

Крутизна среза АЧХ НЧ-фильтров

не менее 24 дБ/октаву

Крутизна среза АЧХ ВЧ-фильтров

не менее 24 дБ/октаву

Неравномерность АЧХ в диапазоне рабочих частот

+0,5 / -3 дБ

Амплитуда импульсов в режиме излучения

10 ÷ 140 В

Погрешность амплитуды излучаемых импульсов

± 10 %

Частота излучаемых импульсов

1 Гц



ИЗМЕРИТЕЛЬНЫЙ ТРАКТ

Диапазон рабочих частот измерительного тракта

30 (1*) ÷ 500 кГц

Разрядность АЦП

14 бит

Частота преобразования АЦП

1(2*) МГц

Динамический диапазон измерения амплитуды АЭ сигнала

не менее 72 дБ



КАНАЛ ЦИФРОВОГО ОСЦИЛЛОГРАФА

Количество каналов цифрового осциллографа

1 на модуль АЭ

Частота дискретизации цифрового осциллографа

25, 50, 100, 250, 500, 1000 кГц

Количество точек цифровой осциллограммы

1000 / 2000

Количество точек претриггеринга осциллограммы

0 ÷ 2000



ИЗМЕРЯЕМЫЕ АЭ ПАРАМЕТРЫ

Максимальная амплитуда АЭ сигнала

не менее 100 дБ

Погрешность измерения максимальной амплитуды АЭ сигнала

± 0,5 дБ

Динамический диапазон измерения энергии АЭ сигнала

не менее 120 дБ

Диапазон измерений числа выбросов АЭ сигнала

1 ÷ 32768

Диапазон измерений длительности АЭ сигнала с разрешением 1 мкс

1 ÷ 65535 мкс

Диапазон измерений времени нарастания АЭ сигнала с разрешением 1 мкс

1 ÷ 65535 мкс

Погрешность временного разрешения при регистрации АЭ сигнала по каналами

± 1 мкc



ДОПОЛНИТЕЛЬНЫЕ ПАРАМЕТРЫ

Флаг переполнения АЦП во время регистрации AЭ сигнала

Флаг окончания AЭ сигнала по максимальной длительности

Флаг регистрации формы AЭ сигнала



ПРОГРАММИРУЕМЫЕ ПАРАМЕТРЫ

Диапазон изменения уровня отсечки шумов

0 ÷ 108 дБ

Диапазон максимальной длительности

10 мкс ÷ 65535 мкс

Диапазон изменения тайм-аута длительности

10 мкс ÷ 65535 мкс

Диапазон изменения "мертвого времени"

30 мкс ÷ 65535 мкс



ПАРАМЕТРИЧЕСКИЕ КАНАЛЫ

Максимальное количество параметрических каналов

4 на модуль АЭ

Разрядность АЦП параметрического канала

12 бит

Частота преобразования АЦП параметрического канала

50 Гц

Полоса пропускания параметрического канала

0 ÷ 5 Гц

Погрешность измерения параметрического канала

± 5%

Параметрический вход по току

1 на модуль АЭ

- диапазон входных токов

± (0 ÷ 25) мА

- входное сопротивление

200 Oм

Параметрический вход по напряжению

2 на модуль АЭ

- диапазон входных напряжений

± 5 B

- входное сопротивление

100 кOм

Внутренний канал измерения температуры

1 на модуль АЭ

- диапазон измеряемых температур

-40 ÷ +125 °C



УСЛОВИЯ ЭКСПЛУАТАЦИИ МОДУЛЯ АЭ

Температура окружающей среды

-20 ÷ +50 °C

Относительная влажность при температуре +25° C

не более 95%

Атмосферное давление

460 ÷ 960 мм рт. ст.



УСЛОВИЯ ЭКСПЛУАТАЦИИ СИСТЕМНОГО БЛОКА КОМПЬЮТЕРА

Температура окружающей среды

+5 ÷ +40 °C

Относительная влажность при температуре +25° C

не более 80%

Атмосферное давление

640 ÷ 790 мм рт. ст.



ЭЛЕКТРОПИТАНИЕ

Питание комплекса

~220В ± 20%, 50Гц ± 1Гц

Потребляемая мощность одного модуля АЭ

не более 2 Вт

Потребляемая мощность комплекса (в 24-х канальном исполнении)

не более 500 Вт


БАЗОВАЯ КОМПЛЕКТАЦИЯ

КОМПЛЕКТАЦИЯ

Portable

Ethernet Box*

PCMCIA

Компьютер на базе шасси АсмеII-843

+





Промышленный компьютера на базе шасси IPC-6806BP-20ZB



+



PCMCIA - PCI конвертер





+

Количество каналов

4÷48

4÷48

4÷32

Контроллер линии

Один на 12 АЭ-каналов

Модуль сбора данных c магнитным держателем

По числу АЭ-каналов

Датчик GT-200

По числу АЭ-каналов

Магнитный держатель датчика

По числу АЭ-каналов

Кабель типа UTP на большой металлической катушке 70 м

По числу линий
(одна линия - 12 АЭ-каналов)

Кабель типа UTP на малой пластмассовой катушке 30 м

По числу АЭ-каналов минус количество линий

Терминатор линии

1 на линию + 1 запасной

Программное обеспечение

+

+

+





*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по акустико-эмиссионным системам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для акустико-эмиссионного контроля по всей России курьерскими службами и транспортными компаниями.
