Магнитопорошковый дефектоскоп ДМПУ-1

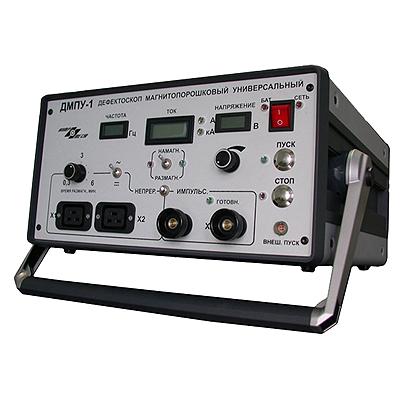

  • Магнитопорошковый дефектоскоп ДМПУ-1

    /images/all/3/375/big/img_5.jpg

    jijijij

    Магнитопорошковый дефектоскоп ДМПУ-1

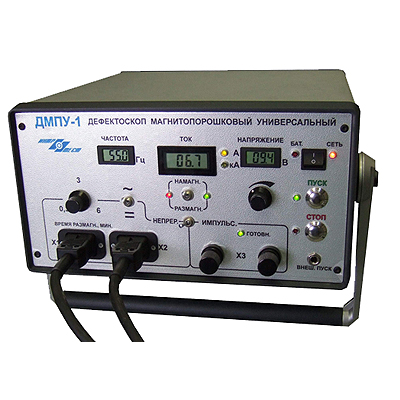

  • ДМПУ-1

    /images/all/3/375/big/img_14.jpg

    ДМПУ-1

    ДМПУ-1

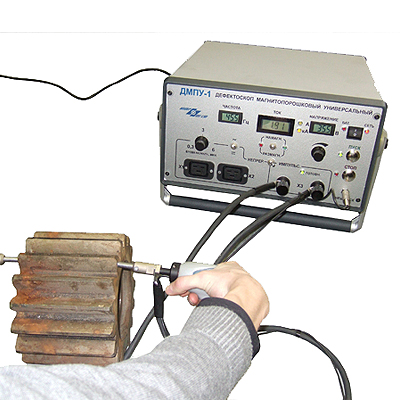

  • дефектоскоп ДМПУ-1

    /images/all/3/375/big/img_16.jpg

    1

    дефектоскоп ДМПУ-1

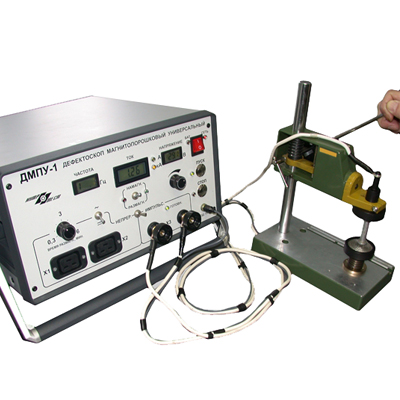

  • магнитопорошковый дефектоскоп ДМПУ-1

    /images/all/3/375/big/img_18.jpg

    1

    магнитопорошковый дефектоскоп ДМПУ-1

ЦЕНА: 405 600 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ИНТРОТЕСТ НПО


Страна производитель: Россия Россия

Гарантия: 3 года
Внесен в Госреестр СИ.
Руководство по эксплуатации: Скачать (PDF, 1.67MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Универсальный магнитопорошковый дефектоскоп ДМПУ-1



Тип оборудования: магнитопорошковый дефектоскоп

Производитель: Россия

Серия: ДМПУ (дефектоскоп магнитопорошковый универсальный)

Модель: ДМПУ-1



Описание: Переносной магнитопорошковый прибор для намагничивания и поиска поверхностных трещин в магнитном металле



Сертификаты дефектоскоп ДМПУ-1:

  • Свидетельство об утверждении типа средств измерений Российской Федерации. Магнитопорошковый дефектоскоп ДМПУ-1внесен в Государственные реестр средств измерений РФ.
  • Регистрационное удостоверение ГА РФ.



Гарантия на дефектоскоп ДМПУ-1: 36 месяцев.



Назначение магнитопорошкового дефектоскопа ДМПУ-1:

Дефектоскоп магнитопорошковый универсальный ДМПУ-1 предназначен для намагничивания изделий или их участков в режимах импульсного, переменного, постоянного поля. Импульсное намагничивание производится пропусканием тока по участку объекта или кабелем, намотанным на изделие. Намагничивание постоянным и переменным полем производится катушками или электромагнитом. Для всех режимов предусмотрено размагничивание.



Технические характеристики магнитопорошкового дефектоскопа ДМПУ-1:

1. Дефектоскоп обеспечивает при питании от сети 220В, 50Гц:

  • В режиме постоянного тока:
  1. максимальную силу тока в паре катушек К-130, А, не менее - 18
  • В режиме переменного тока:
  1. амплитудное значение силы тока в паре катушек К-130, А, не менее - 22
  • В импульсном режиме (при нагрузке в виде свободно вывешенного кабеля, с сопротивлением не более 4мОм)
  1. пиковое значение силы тока в импульсе, кА, не менее - 1.9
  2. длительность импульса по полуширине, мсек, не менее - 2.5



-Дефектоскоп обеспечивает размагничивание:

  • в импульсном режиме - последовательностью чередующихся импульсов тока противоположных направлений, убывающих по амплитуде
  • в режиме низкочастотного размагничивания - последовательным переключением полярности тока с убыванием амплитуды тока. Полное количество периодов тока обеих полярностей - 128.

-При питании от источника постоянного тока напряжением 27В и выше дефектоскоп обеспечивает все характеристики, указанные в п.1. При снижении напряжения питания источника постоянного тока до 22В, характеристики п.1 могут снижаться пропорционально снижению питающего напряжения относительно уровня 27В.



2. Погрешность измерителей напряжения, тока и частоты, размещенных на передней панели дефектоскопа соответствует:

-Предел допускаемого значения абсолютной погрешности измерителя силы тока намагничивающих устройств:

  • в импульсном режиме:
  1. для пикового значения импульса тока, кА, не более -  ±(0.02+0.1*I), где I - измеряемая величина в диапазоне 0.4џ2.5кА
  • в непрерывном режиме:
  1. для силы постоянного тока или амплитудного значения силы переменного тока, А, не более - ±(0.2+0.05*I), где I - измеряемая величина в диапазоне 0.5џ30А



  • Измеритель частоты переменного тока по погрешности не нормируется, его показания являются факультативными, проверяются производителем в диапазоне от 10 до 80 Гц. Измеритель частоты работоспособен при амплитуде силе тока в намагничивающем устройстве не менее 1.0 А.
  • Измеритель напряжения питания намагничивающих устройств по погрешности не нормируется, его показания являются факультативными, проверяются производителем.



3. Ток, потребляемый дефектоскопом, при максимальных режимах работы катушек К-130 не превышает:

  1. при питании от сети 220В, 50Гц (действующее значение), А не более - 4.5
  2. при питании от источника постоянного тока напряжением 27В, А, не более - 30



4. Характеристики катушек К-130 для магнитопорошкового дефектоскопа ДМПУ-1:

  • Внутренний диаметр катушки, мм - 130±3
  • Длина катушки, мм - 50±3
  • Масса одной катушки, кг, не более - 5.6
  • Постоянная одной катушки, (А/см)/А - 32±3

Примечание: постоянная определяется по напряженности поля в центре катушки



  • Габаритные размеры электронного блока, мм, не более - 200х370х450
  • Масса электронного блока, кг, не более - 15
  • Средняя наработка на отказ, ч, не менее - 5000
  • Среднее время восстановления работоспособного состояния, мин, не более - 60
  • Установленный срок службы до списания, лет, не менее - 8



Рекомендуемый комплект поставки магнитопорошкового дефектоскопа ДМПУ-1:



Дефектоскоп магнитопорошковый универсальный ДМПУ-1 в составе:

1 компл.

электронный блок ДМПУ-1

1 шт.

катушки намагничивания К-130

2 шт.

стержень для закрепления катушек на заданном расстоянии

1 шт.

лоток для контроля малогабаритных изделий

1 шт.

кабель намагничивающий сечение 16мм2, длина 4м

1 шт.

кабель сетевого питания

1 шт.

Сумка для упаковки и переноса электронного блока дефектоскопа

1 шт.

Чемодан или сумка для упаковки и переноса катушек намагничивания

1 шт.

Руководство по эксплуатации 4276-005-20872624-2008 РЭ

1 экз.

Методика поверки магнитопорошкового дефектоскопа ДМПУ-1 МП 36-261-2009

1 экз.



*В рекомендуемый комплект поставки в качестве намагничивающих устройств включены катушки К-130 и намагничивающий кабель. Это связано с методикой поверки дефектоскопа. По методике МП 36-261-2009 полная поверка дефектоскопа во всех режимах производится с использованием указанных намагничивающих устройств. По необходимости комплект поставки может быть изменен. Если, например, планируется использование дефектоскопа ДМПУ-1 только в импульсном режиме, катушки К-130 могут не поставляться. При этом поверка будет производиться также в усеченном варианте только для импульсного режима.

При необходимости расширения комплекта поставки дополнительно к рекомендуемому варианту комплектации могут быть поставлены: электромагнит ИНТРОТЕСТ ЭМ-02, электроконтакты, магнитные контакты, кабели гибкие по размерам заказчика, измеритель напряженности магнитного поля ИМАГ-400Ц и другие принадлежности.



**Цены, технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по магнитопорошковым дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для проведения магнитного контроля по всей России курьерскими службами и транспортными компаниями.



Дополнительные принадлежности:

  • Магнитопорошковый дефектоскоп ДМПУ-1 (электронный блок)
  • Катушка намагничивания К-130 (2 шт., для контроля деталей Ø до 130 мм)
  • Катушки намагничивания К-300 (2шт.,  для контроля деталей Ø до 300 мм)
  • Блок намагничивания-размагничивания БНР-2 (для работы от сети 220В с катушками К-300 и К-130 на постоянном и переменном токе с функциями установки пониженных частот, регулировки тока и режимом автоматического размагничивания)
  • Коммутационное устройство УК-К-300 (для работы от сети для катушки К-300)
  • Кабель намагничивания (4м, 16 мм2
  • Кабель особо гибкий (сечение 4, 6, 10 мм2
  • Электроконтакты
  • Магнитные контакты КМ-1
  • Электронный регулятор переменного тока ЭРТ-03 (для работы от сети 220В)
Введите число *
Спрашивает: Анатолий Анатольевич:

Доброго времени суток. Вопрос: можно ли использовать данный прибор для проверки пружины массой 50 кг, диаметр прутка 50 мм. Эти пружины используются у нас в кранах.


Введите число *
Сертификаты

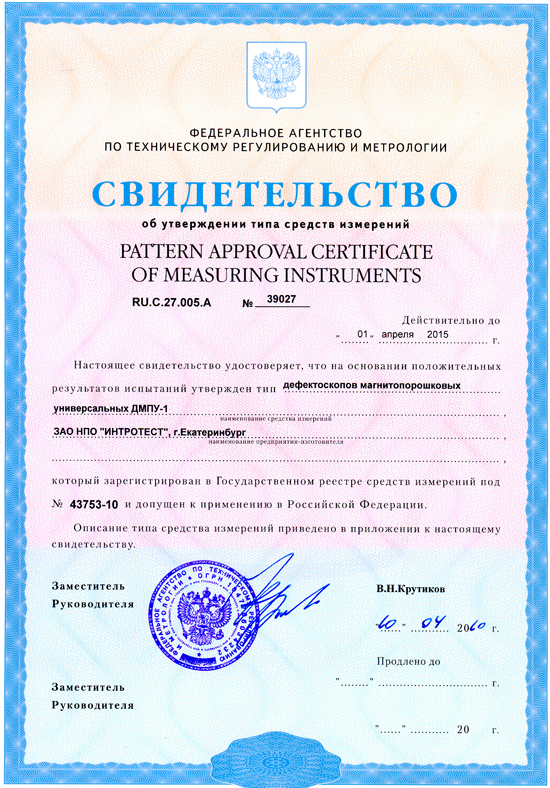

Свидетельство об утверждении типа средств измерения
