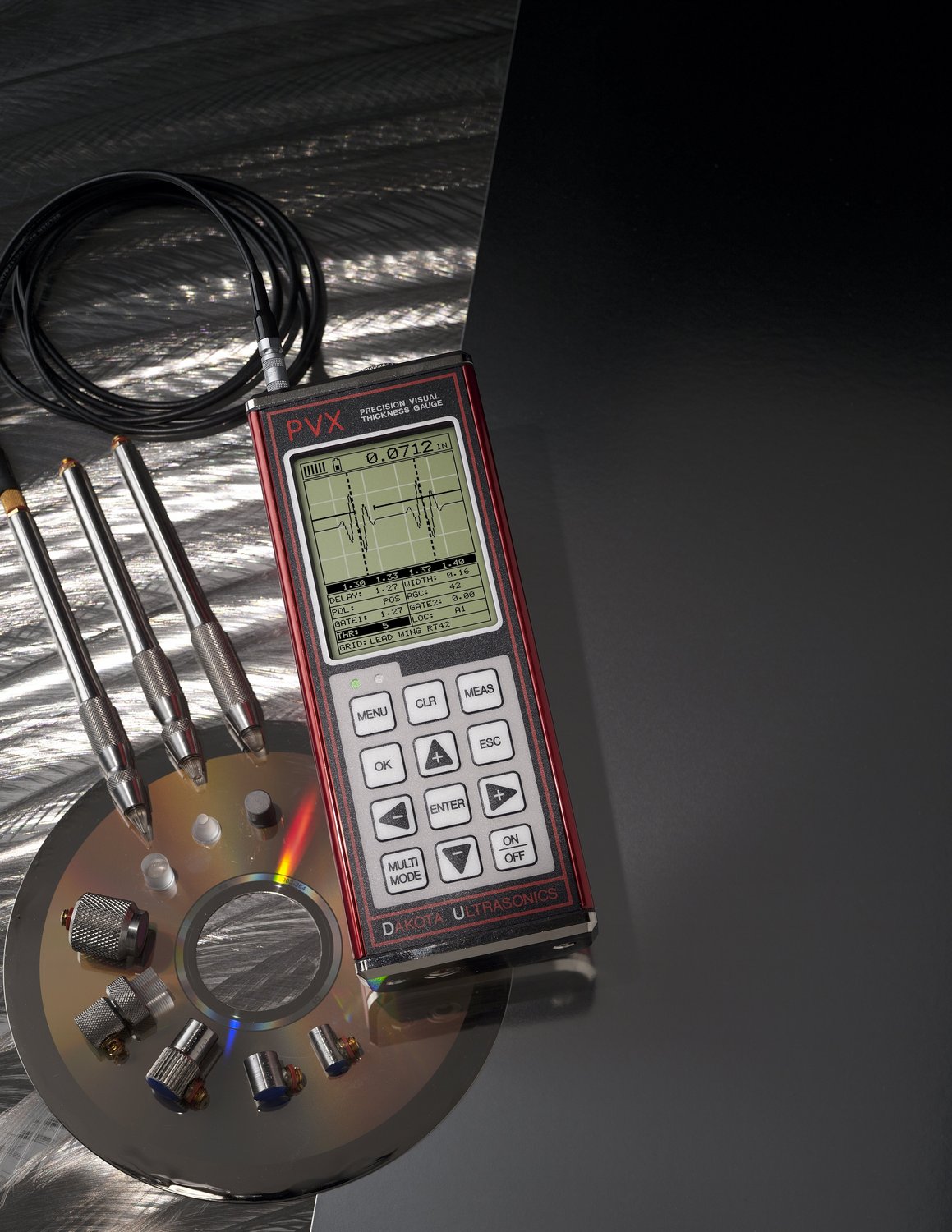

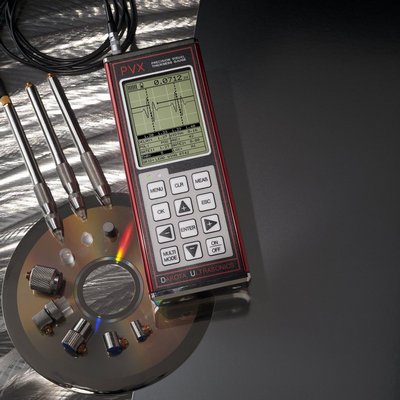

ПРЕЦИЗИОННЫЙ УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР С А/В СКАНОМ PVX (DAKOTA ULTRASONICS)
Описание
Ультразвуковой толщиномер с A/Bсканом PVX - прибор из серии прецизионных толщиномеров, аналог ультразвукового толщиномера MVX, но с более высокими параметрами точности и разрешения:
- нижний диапазон толщин уменьшен до 0.127 мм
- разрешение увеличено до 0.001 мм
Четыре режима отображения результатов (А-скан в виде осцилограмы, А-скан полуволны, профиль поверхности сканирования (B-скан), цифровой). Встроенная память на запись 12 000 измерений, 16 заводских и 48 пользовательских настроек, содержит данные предустановок для разных УЗ-преобразователей, разные виды калибровки и опции выбора материала. Программное обеспечение MVXview для работы с данными делает прибор универсальным.
Технические характеристики ультразвукового толщиномера PVX:
- методы измерений и их диапазоны:
- импульс-эхо: сталь 1-254 мм; пластик от 0.254 мм
- эхо-эхо (через покрытие): 1-12.7 мм
- эхо-эхо контакт (через покрытие): 2.54-76.2 мм
- поверхность-эхо: сталь 1.27-25.4 мм; пластик от 0.127 мм
- разрешение 0.01 и 0.001 мм, на выбор
- диапазон скорости звука: 1250-9999 м/с
- диапазон частот преобразователей: 1-20 МГц
- регулировка чувствительности до 40 дБ
- одно- и двух- точечная калибровка
- частота обновления результата:
- сканирование: 32 Гц
- одиночное измерение: 4 Гц
- в режима сигнализации (световой и звуковой) устанавливаются верхний и нижний браковочные уровни
- 4 режима отображения данных:
- А-скан в виде осцилограмы
- А-скан в виде полуамплитуды (положительная/отрицательная)
- В-скан - профиль невидимой поверхости сканирования
- цифровой (стандартный вид для толщиномера)
- графический ч/б экран с подсветкой, разрешение: 240х160
- вывод данных через RS232
- память 16 Мб (энергонезависима), позволяет сохранять:
- 12 000 результатов измерений
- 16 заводских и 48 пользовательских настроек
- LEMO разъём для преобразователей
- используются совмещённые преобразователи
- кабель 1.2 м
- диапазон рабочих температур: -10 - +60° С
- ударостойкий пылезащищённый корпус с плёночной клавиатурой
- габарты: 64х165х32 мм
- вес: 380 г
- питание - 3 элемента типа АА:
- 1.5 В щелочные батарейки на 150 ч работы
- 1.2 В NiCad батарейки на 100 ч работы
- отображается уровень заряда батарей
- 2 года гарантии от производителя
Комплект поставки:
- электронный блок прибора
- УЗ-преобразователь
- программное обеспечение под Windows©
- кабель RS232
- контактная смазка
- руководство по эксплуатации (на русском и английском языках)
- транспортировочный чемодан
- защитный чехол (опционально)
