Кабелетрассоискатель Атлет АГ-319

  • Кабелетрассоискатель Атлет АГ-319

    /images/all/3/3866/big/img_5.jpg

    jijijij

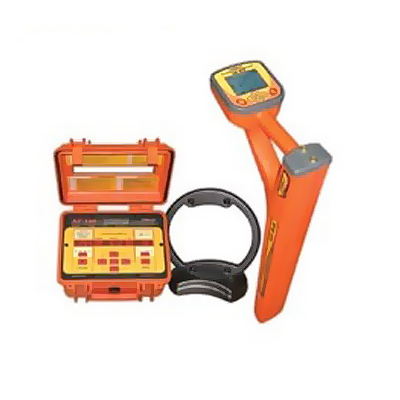

    Кабелетрассоискатель Атлет АГ-319

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия

Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 2.04MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Кабелетрассоискатель Атлет АГ-319

Тип оборудования: кабелеискатель

Производитель: Россия

Серия: Атлет

Модель: Атлет AГ-319

Описание: прибор для поиска кабелей и коммуникаций

Гарантия на кабелетрассоискатель Атлет AГ-319: 12 месяцев.

Назначение прибора:

Кабелетрассоискатель Атлет АГ-319 предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 10 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Функциональные возможности кабелетрассоискателя Атлет AГ-319:

  • поиск неисправностей кабельных линий в режиме «Диагностика»;
  • определение положения подземных коммуникаций в режиме «Трасса» и «График»;
  • прямое цифровое измерение глубины их залегания на всех рабочих частотах;
  • указание направления отклонения от оси коммуникации в режиме «Трасса»;
  • измерение силы тока в коммуникации;
  • поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
  • функция «Выбор кабеля из пучка» при помощи датчика КИ-117;
  • одновременная работа со встроенными и внешними датчиками.

Особенности приемника:

  • Три отдельных режима «ТРАССА (КОМПАС)» «ГРАФИК» и «ДИАГНОСТИКА» позволяют оператору максимально эффективно использовать возможности прибора; два режима работы с внешними датчиками ДКИ-117, ДОДК-117, КИ-117.
  • Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.
  • Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки.
  • Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.
  • Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов.
  • Идентификация отдельных кабелей, функция «выбор кабеля из пучка».
  • Одновременная работа со встроенными и внешним датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.
  • Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.
  • Различные режимы индикации (цифровая, график).
  • Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
  • Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
  • Работа в зимних условиях до - 20 °С.

Технические характеристики кабелетрассоискателя Атлет AГ-319:

Технические характеристики приемника АП-019

Центральная частота фильтра приемника (f), Гц

Переключаемая 50(60)/ 100(120)/ 512/ 1024/ 8928 Гц

Добротность фильтра приемника (Q)

Не менее 100

«Широкая полоса» (ШП), Гц

50...10 000

Подключаемые внешние датчики *

ДКИ, ДОДК, КИ

Определение глубины залегания

Автоматически в режиме «ТРАССА»

Точность определения глубины залегания

± 5%

Определение эффективного тока в трассе

Автоматически в режиме «ТРАССА»

Точность определения эффективного тока в трассе

± 5%

Визуальная индикация

Графический LCD 320х240 с LED подсветкой

Звуковая индикация

Головные телефоны

Встроенный излучатель

Питание

4...7В (4 элемента тип «С»)

Время непрерывной работы от одного комплекта батарей

Не менее 20 час.

Диапазон температур эксплуатации / хранения, °С

20...60 / ­30...60

Степень защиты от влаги и пыли

IP54

Габаритные размеры, мм

330х140х700

Масса не более, кг

2,0 кг

Особенности генератора:

  • Возможность выбора частоты генерируемого сигнала;
  • Возможность выбора мощности генератора в зависимости от решаемых задач;
  • При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;
  • Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных;
  • Автоматические выключения генерации при длительном простое;
  • Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.

Технические характеристики автоматического генератора АГ-120:

Частоты генерируемого сигнала

Диапазон 200...9999

Режимы генерации

режим 1

непрерывный

режим 2

кратковременные посылки импульсов

режим 3

трехчастотный

Выходные параметры

Выходной ток

максимальный в ручном режиме:
- непрерывная и трехчастотная генерация, А
- импульсные посылки, А

10
15

Максимальное выходное напряжение, В

- при работе в безопасном режиме
- при автономном питании
- с добавлением внешнего аккумулятора 12В
- при питании от сетевого блока

24
220
330
140

Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт

- при автономном питании

120 непрерывно и «3F»

- с добавлением внешнегоаккумулятора 12В

180 непрерывно и «3F»

- от сетевого блока питания, Вт

70

Допустимое сопротивление нагрузки

любое (0...∞)

Согласование с нагрузкой

автоматическое

Конструктивные параметры

Габаритные размеры электронного блока (кейса), не более, мм

305х270х194

Масса электронного блока, не более, кг

12

Диапазон эксплуатационных температур, °С

-30 ...+60

Комплект поставки кабелетрассоискателя Атлет AГ-319:

  • Приемник АП-019;
  • Генератор АГ-120;
  • Индукционная антенна ИЭМ-301.2.

Дополнительное оборудование:

  • Индукционные клещи КИ-117;
  • Датчик контроля изоляции ДКИ-117;
  • Датчик определитель дефектов коммуникаций ДОДК-117;
  • Головные телефоны.



*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по кабелеискателям можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для поиска кабелей и трасс по всей России курьерскими службами и транспортными компаниями.
