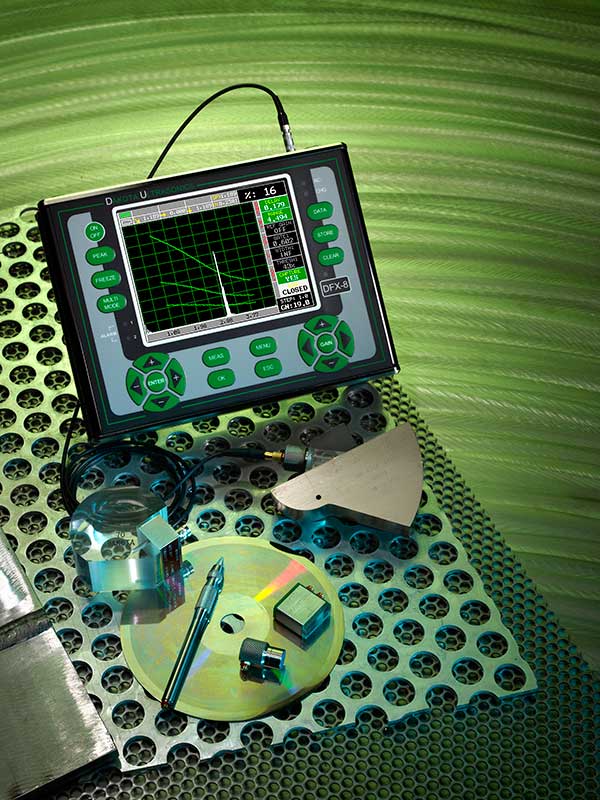

Ультразвуковой дефектоскоп DFX DAKOTA ULTRASONICS

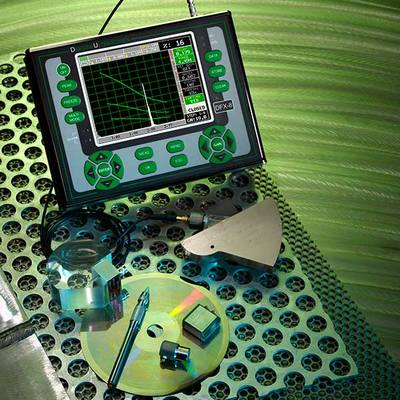

  • ультразвуковой дефектоскоп DFX-8и ультразвуковой дефектоскоп DFX-8

    /images/all/3/393/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп DFX DAKOTA ULTRASONICS

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
DAKOTA ULTRASONICS


Страна производитель: США США

Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 92.30KB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

УЛЬТРАЗВУКОВЫЕ ДЕФЕКТОСКОПЫ СЕРИИ DFX (DAKOTA ULTRASONICS): ультразвуковой дефектоскоп DFX 444 и ультразвуковой дефектоскоп DFX 544



Тип оборудования: ультразвуковой дефектоскоп
Производитель: DAKOTA ULTRASONICS, США

Серия: DFX
Модели: DFX 444 и DFX 544
Описание: Переносной ультразвуковой прибор для поиска внутренних дефектов в материале



Описание ультразвуковых дефектоскопов DFX

Серия ультразвуковых дефектоскопов DFX — это портативные приборы с расширенными возможностями для проведения контроля в разных отраслях промышленности. Ультразвуковой дефектоскоп DFX 444 и дефектоскоп DFX 544 оптимизирован к работе с материалами, имеющими и высокий или низкий коэффициент поглощения звука, с лёгкостью справляются как со стандартными задачами контроля, так и с задачами, требующими высокой точности измерений. Дефектоскопы DFX 444 и DFX 544 призваны сделать вашу работу быстрой и точной с невысокими финансовыми затратами.



Отличительные особенности ультразвуковых дефектоскопов DFX 544 и DFX 444:

·         яркий и высоко контрастный экран (цветной или ч/б — на выбор);

·         широкополосное и узкополосное усиление;

·         регулируемый генератор зондирующих импульсов;

·         лёгкий водонепроницаемый корпус (исполнение IP67);

·         кривые для оценки дефектов: DAC (кривая амплитуда-расстояние), TCG (ВРЧ), AWS, DGS (АРД);

·         вывод данных в цифровом, аналоговом и видео форматах;

·         Li-Ion аккумулятор, позволяющий работать беспрерывно около 8 часов.



Технические характеристики ультразвуковых дефектоскопов DFX 444 и DFX 544

Параметр

Ультразвуковой дефектоскоп DFX 444

Ультразвуковой дефектоскоп  DFX 544

генератор

фиксированный,

длина импульса: 40—250 нс

регулируемый,

амплитуда 200В: 20—500 нс;

амплитуда 400В: 100—500 нс

с шагом 1-10 нс

задержка

0—5000 мм

с шагом 0.05 мм

0—10000 мм

с шагом 1 мм

усилитель

0—110 дБ ±0.1%

шаг регулировки: 0.5, 2, 6, 14, 20 дБ

электронное демпфирование

нет

50, 100, 180 и 400 Ом

частота следования зондирующих импульсов

35, 63, 150, 250, 500 и 1000 Гц

частотный диапазон

узкополосный: 1, 2, 5, 10 МГц

широкополосный: 1.5—15 МГц (-6дБ)

узкополосный: 1, 2, 5, 10, 15 МГц

широкополосный: 0.3—22 МГц (-6 дБ)

Память

значения толщин

2000 в 14 блоках привязанных к настройкам

настройки

20 с комментариями

А-сканов

100 вместе с настройками и комментариями

Измерения

единицы измерения

английские, метрические, по времени

Режимы измерений

простое отображение А-скана, глубина и амплитуда первого сигнала в стробе,
толщина по методу эхо-эхо, измерение координат положения отражателя,
режим минимальной толщины



нет

измерение расстояния между стробами

разрешение по толщине

0.01 мм

ошибка измерения амплитуды

±1%

срабатывание

по пиковому значению или по фронту

вид выводимого сигнала

детектированный и не детектированный

диапазон измерений (по стали)

5—10 000 мм

1—20 000 мм

диапазон скорости звука

1000—9999 м/с

256—16000 м/с

коррекция нуля преобразователя

0—999.999 мкс

Сервисные возможности

пиковая память

для выявления максимальной амплитуды от дефекта

стробы

два независимых строба, изображаются в виде горизонтальных отрезков,
отдельная световая и общая звуковая сигнализация попадания/непопадания
сигнала в строб

заморозка экрана

фиксация текущего изображения сигнала

DAC

DAC (кривая коррекции амплитуда-расстояние) кривые могут быть введены
с клавиатуры или получены по эталону; построение семейства
DAC кривых — -6дБ, -12дБ, -14дБ; использование в качестве стробов

TCG

временная коррекция усиления,

отсечка

50%

80%

AWS-DGS

встроенное программное обеспечение для обнаружения дефектов
по AWS или AVG/DGS

авто-калибровка

автоматическая калибровка по двум эхо-сигналам

отображение сигнала

детектированный/недетектированный сигнал, положительная/отрицательная
полуволна, полная волна

Экран

тип

основной: цветной TFT (-10° — +55° C)

опционально: ч/б LCD (0° — +50° C)

размеры

103х77 мм

разрешение

320х240 (области А-скана — 255х200)

Интерфейсы

цифровой

ввод/вывод через RS-232 настроек, значений толщины и А-сканов

аналоговый

вывод недетектированного сигнала ±40 мВ с синхронизацией по
началу сканирования

видео

вывод по стандартам PAL (50 Гц), NTSC (60 Гц)

другие

габариты

255х145х145 мм

вес (с аккумулятором)

2.5 кг

корпус

литой пластик (IP67)

Питание

аккумулятор

8 часов работы с цветным экраном, 15 часов с ч/б (14.4 В 5 А/ч),

время перезарядки — 2 часа

зарядное устройство

110 или 230 В бытовой сети электропитания
