Многофункциональный дефектоскоп "ТОМОГРАФИК" УД4-Т

  • дефектоскоп ТОМОГРАФИК УД4-Т

    images/all/3/529/big/img_5.jpg

    jijijij

    Многофункциональный дефектоскоп
  • дефектоскоп ТОМОГРАФИК УД4-Т

    images/all/3/529/big/img_14.jpg

    дефектоскоп ТОМОГРАФИК УД4-Т

    дефектоскоп ТОМОГРАФИК УД4-Т
  • ТОМОГРАФИК УД4-Т

    images/all/3/529/big/img_16.jpg

    1

    ТОМОГРАФИК УД4-Т
  • дефектоскоп ТОМОГРАФИК УД4-Т

    images/all/3/529/big/img_18.jpg

    1

    дефектоскоп ТОМОГРАФИК УД4-Т

ЦЕНА: по запросу

Гарантия: 1,5 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 2.61MB)
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Вотум (Votum)


Страна производитель: Россия Россия
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.


ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Тип оборудования: ультразвуковой дефектоскоп, вихретоковый дефектоскоп, ЭМА толщиномер, резонансный дефектоскоп, акустический тензометр, вихретоковый толщиномер покрытий

Производитель: Россия

Серия:УД4Т

Модель: ТОМОГРАФИК УД4-Т

Описание: Переносной универсальный прибор для поиска внутренних и наружных дефектов в материалах, измеритель толщины покрытий и др.

Гарантия на дефектоскоп УД4-Т Томографик: 18 месяцев

Дефектоскоп УД4-Т Томографик внесен в Государственные реестры средств измерений: России, Украины, Молдовы, Казахстана, Узбекистана, Белоруссии и Таджикистана



Универсальный дефектоскоп "Томографик" УД4-Т - технологическая новинка, являющаяся продолжением серийного ряда широко применяемого дефектоскопа-томографа УД4Т. УД4-Т «Томографик» – это ультразвуковой дефектоскоп, один из серии широко применяемых дефектоскопов-томографов, позволяющий качественно осуществлять неразрушающий контроль с помощью ультразвуковой дефектоскопии.



Возможности ультразвукового дефектоскопа УД4-Т Томографик:



  • Автоматическая настройка - ВРЧ.
  • Паспортизация преобразователей (измерение фактических параметров каждого применяемого ПЭП).
  • Измерение акустических свойств материалов контролируемых объектов без использования дополнительного метрологического оборудования.
  • Визуализация положения дефекта в слое металла или в сварном шве.
  • Прямое измерение эквивалентной площади дефекта.
  • Оценка конфигурации и размеров дефектов.



Цифровые технологии, применяемые в дефектоскопе Томографик УД4-Т, позволили в одном приборе реализовать набор различных по назначению дефектоскопов, максимально удовлетворяющих требованиям конкретного пользователя. Выбор и активизация необходимого приложения происходит по аналогии с "Windows" при помощи пользовательского "меню", где каждая задача является самостоятельным прибором неразрушающего контроля (НК): Дефектоскоп, Толщиномер, Тензометр УД4-Т ТОМОГРАФИК и т.п.



В дефектоскопе "Томографик" УД4-Т также предусмотрен режим "многозадачности", когда несколько УЗ приложений могут работать одновременно (фоново), скажем оператору, работающему с дефектоскопией доступны все режимы толщинометрии и наоборот.



Дефектоскоп "Томографик" УД4-Т прекрасно сочетается с различным специализированным оборудованием НК, имеет широкий набор сопутствующих аксессуаров:Датчик пути, Акустический сканер, Оптическая система привязки координат ПЭП, а также другие средства сопряжения и визуализации. Реализована в УД4-Т функция видеоскопа, предназначенная для визуализации процесса контроля в труднодоступных местах. Использование видеокамеры предоставляет возможность одновременного отображения на экране прибора контролируемой области и сигнала, полученного от преобразователя.



Гибкая функциональность, простая настройка и удобство в эксплуатации делают "Томографик" УД4-Т незаменимым средством для основных видов ультразвукового и вихретокового контроля, что позволяет отказаться от специализированных дефектоскопов, унифицировать приборный парк, метрологическое обеспечение и в целом повысить достоверность и производительность контроля.



Дефектоскоп УД4-Т "Томографик" обладает следующими особенностями:



  • Широкий частотный диапазон с плавной регулировкой от 0,2 до 10МГц.
  • Два независимо управляемых строба (A и B).
  • Автоматическое или ручное построение кривой ВРЧ (до 256 точек).
  • Два вида представления сигналов: детектированный и радио.
  • Построение и обработка A, B и D (TOFD) разверток.
  • Режимы: огибающей, заморозки и отображения хода луча.
  • Windows совместимость прикладного ПО.
  • Автоматическое определение скорости УЗК в различных материалах и задержки в призме. База данных скоростей распространения УЗК.
  • Встроенная система слежения за акустоконтактом для всех выполняемых УЗ приложений.



Преимущества новых технологий:



  • Расширенный динамический диапазон до 140дБ, дает возможность выявлять как малые, так и большие дефекты без переключения чувствительности;
  • Программируемый генератор (синтезатор) позволяет оптимально подобрать форму зондирующего импульса для датчиков с разными характеристиками, что значительно увеличивает чувствительность и улучшает выявляемость дефектов;
  • Цифровая обработка данных позволяет существенно улучшить качество и достоверность контроля:



    • Компенсация РШХ для выявления подповерхностных дефектов на малых глубинах;
    • Фурье анализ принимаемого сигнала для визуализации параметров акустического тракта;
    • Цифровые фильтры и др.



В дефектоскопе "Томографик" УД4-Т предусмотрена поддержка и реализация отраслевых методик контроля, которые входят в состав прибора в виде отдельных приложений, работающих независимо друг от друга:



I группа. Приложения общего назначения:

  • "Томографик 1.1." - ультразвуковой дефектоскоп;
  • "Томографик 1.2." - ЭМА толщиномер (0,2 мм...1000 мм);
  • "Томографик 1.3." - паспортизация ПЭП (АРД диаграммы);
  • "Томографик 1.4." - система проектирования методик "Методист".



II группа. Железнодорожные приложения:

  • "Томографик 2.1." - методика ультразвукового контроля колесных пар вагонов в соответствии с СТО РЖД 1.11.002-2008;
  • "Томографик 2.2." - методика ультразвукового контроля ЖД осей в соответствии с РД 32.144-2000;
  • "Томографик 2.3." - методика ультразвукового контроля деталей локомотивов;
  • "Томографик 2.4." - методика ультразвукового контроля стрелочных переводов и сварных стыков рельс (ТИ 07.47-2005, ТИ 07.22-2000);
  • "Томографик 2.5." - методика вихретокового контроля деталей вагонов (РД 32.150-2000);
  • "Томографик 2.6." - методика вихретокового контроля деталей локомотивов.



III группа. Авиационные приложения:

  • "Томографик 3.1." - резонансный дефектоскоп (0,2...1,0МГц);
  • "Томографик 3.2." - акустический тензометр (метод акустоупругости для определения степени затяжки резьбовых деталей).



IV группа. Вихретоковые приложения:

  • "Томографик 4.1." - вихретоковый дефектоскоп;
  • "Томографик 4.2." - вихретоковый толщиномер покрытий.



Группа сервисных приложений:

  • "Томографик 5.1." - мультимедийный проигрыватель "FlashPlayer";
  • "Томографик 5.2." - арифметический калькулятор;
  • "Томографик 5.4." - состояние батареи.



Яркий цветной дисплей, высокая информативность

  • Цветной TFT дисплей с высоким разрешением дает четкое изображение при различной освещенности;
  • Режим полноэкранной развертки позволяет использовать всю площадь экрана;
  • Удобное интуитивное меню позволяет оператору быстро настроить прибор и оперативно выполнить контроль.



Интерфейсные возможности:

  • Встроенный интерфейс RS232 позволяет осуществить перенос накопленных данных в компьютер, а специальная программа " АРМ Дефектоскописта" представляет информацию в удобном для оператора виде;
  • Программно-аппаратная поддержка Ethernet (TCP/IP) обеспечивает взаимодействие с внешним периферийным и технологическим оборудованием;
  • Обновление программного обеспечения через интернет (раздел техподдержка) по мере выхода новых версий.



Технические характеристики дефектоскопа Томографик УД4-Т:



Диапазон рабочих частот

0,2...10МГц

Диапазон измеряемых глубин

0,5...5000мм (+0,1+L/1000мм), где L-глубина залегания

Динамический диапазон

140дБ

Глубина временной регулировки чувствительности

80Дб

Длительность развертки

8...1600 мкс

Построение кривой ВРЧ: ручное и автоматическое

до 256 точек

Погрешность измерения координат дефекта

не более 0.1мм

Погрешность измерения эквивалентной площади

не более 10%



Эксплуатационные данные дефектоскопа Томографик УД4-Т:



Питание от сети

220V / 50Hz /10W

Время автономной работы со встроенным аккумулятором

не менее 10ч

Батарея

Li-ion батарея с автомониторингом

Цветной TFT дисплей

разрешение 320x240 (115x86 мм)

Размеры

125x210x85мм

Масса

с батареей 2,2 кг

Климатическая защищенность

IP54, -20°С / +50°С

Гарантийная работа

18 месяцев



Комплекты поставки дефектоскопа УД4-Т Томографик:



"ТОМОГРАФИК 1.1" БАЗОВЫЙ КОМПЛЕКТ:

  • Электронный модуль УД4-ТМ
  • Сетевой адаптер с кабелем (~220В/-15В)
  • Аккумуляторная батарея Li-ion (12В)
  • ПО "УЗ Дефектоскоп общего назначения"
  • ПО "Паспортизация ПЭП (АРД диаграммы)"
  • ПО "АРМ Дефектоскописта" БД Windows PC
  • Преобразователи: П121-2,5-50, П121-5.0-50, П111-5,0-К6, П111-2,5-К12
  • Кабель к преобразователям: Lemo/Lemo
  • Кабель интерфейсный: RS232(USB)
  • Настроечный образец: СО-3Р
  • Рабочий кейс (сумка)
  • УЗ сканер Томографический однокоординатный, СЛАЙДЕР М1 (двухкоординатный )*
  • Навесной крепежный пояс (для использования УД4-ТМ на весу)*



СПЕЦИАЛИЗИРОВАННЫЕ КОМПЛЕКТЫ:

"ТОМОГРАФИК 1.2":

  • ПО "ЭМА/УЗ толщиномер"
  • Преобразователи: П112-5,0-6,Е411-3,0-К18.
  • Роликовая кассета для ЭМА преобразователя Е411-3,0-К18
  • Настроечный образец: ОН-3
  • Кабель к преобразователям: 2Lemo/2Lemo, Lemo10-Lemo7/2Lemo



"ТОМОГРАФИК 2.1" КОНТРОЛЬ КОЛЕСНЫХ ПАР ВАГОНОВ:

"ТОМОГРАФИК 2.1.1":

  • ПО "УЗ контроль колесных пар вагонов РД 07.09-97"
  • Преобразователи: П131-2,5-0/18, П121-0,4-90
  • Сканирующее устройство: УСК-4Т
  • Кабель к преобразователям: Lemo/ВNС



"ТОМОГРАФИК 2.1.2":

  • ПО "УЗ контроль колесных пар грузовых вагонов ПРНК - В2"
  • Преобразователи: П131-2,5-0/20, П121-0,4-90, П121-2,5-20, П121-1,25-90*
  • Сканирующие устройства: УСК-5Т, УСО-1Т, УОО-1Т
  • Настроечные образцы: OCO 32.006-2002, OCO 32.008-2009 (№1, № 2), колесная пара РУ1/РУ1Ш, РВ2Ш (с искусственными дефектами в соответствии с Приложение А ПРНК В.2)
  • Кабель к преобразователям: Lemo/ВNС



"ТОМОГРАФИК 2.1.3":

  • ПО "УЗ контроль колесных пар пассажирских вагонов СТО ФПК 1.11.001-2010"
  • Преобразователи: П131-2,5-0/18, П121-0,4-90, П121-1,25-90, П121-2,5-40
  • Сканирующие устройства: УСК-5Т, УСО-1Т*, УОО-1Т*.
  • Настроечные образцы: OCO 32.008-2009 (№1, № 2), OCO 32.006-2002*
  • Кабель к преобразователям: Lemo/ВNС



"ТОМОГРАФИК 2.3":

  • ПО "УЗ контроль деталей МВПС и локомотивов"
  • Преобразователи: П121-2,5-40, П131-2,5-0/18, П121-0,4-90, П122-2,5-90-К, П122-2,5-90-Ш
  • Сканирующее устройство: УСК-ТЛ
  • Кабель к преобразователям: 2Lemo/2Lemo, Lemo/ВNС



"ТОМОГРАФИК 2.4":

  • ПО "Контроль сварных швов отдельных сечений рельсов и элементов стрелочных переводов"
  • Преобразователь: П121-2,5-45-М3, П121-2,5-50-М3, П121-2,5-65-М3, П121-2,5-70-М3, П112-2,5-12/2-М3
  • Сканирующие устройства: Тандем, Слайдер М3



"ТОМОГРАФИК 2.5":

  • ПО "Вихретоковый контроль деталей вагонов РД 32.150.2000"
  • Преобразователи: ВТП-3-02
  • Кабель к преобразователям: Lemo10/2Lemo
  • Настроечные образцы: ОН-6-СТ45, ОН-7-СТ20



"ТОМОГРАФИК 2.6":

  • ПО "Вихретоковый контроль деталей локомотивов и МВПС"
  • Преобразователи: ВТП-3-02
  • Кабель к преобразователям: Lemo10/2Lemo
  • Настроечные образцы: ОН-6-СТ45, ОН-7-СТ20



"ТОМОГРАФИК 3.1":

  • ПО "Резонансный дефектоскоп"
  • Преобразователи: П111-0,22-001, П111-0,3-001
  • Кабель: 2Lemo/2Lemo



"ТОМОГРАФИК 3.2":

  • ПО "Aкустический тензометр"
  • Преобразователи и кабель входит в базовый комплект



"ТОМОГРАФИК 4.1":

  • ПО "Вихретоковый дефектоскоп"
  • Преобразователь ВТП-2-02 (для неферромагнитных сплавов)
  • Преобразователь ВТП-2-02У ( угловой)*
  • Преобразователь ВТП-3-02 (для ферромагнитных сплавов)
  • Преобразователь ВТП-3-02У (угловой)*
  • Преобразователь ВТП-4-02 с удлиненным наконечником (для неферромагнитных сплавов)
  • Настроечный образец ОН-4 (для неферромагнитных сплавов)
  • Настроечный образец ОН-5 (для ферромагнитных сплавов)
  • Кабель к преобразователям: Lemo10/2Lemo



* - по согласованию



Рекомендуем посмотреть следующие дефектоскопы:

- Ультразвуковой дефектоскоп на фазированной решетке EPOCH 1000

- Многофункциональный дефектоскоп OmniScan MX PA с фазированными решетками

- Высокочастотный ультразвуковой дефектоскоп - томограф А1550 IntroVisor

- Ультразвуковой дефектоскоп А1214 ЭКСПЕРТ

- Ультразвуковой дефектоскоп УСД-50

- Ультразвуковой дефектоскоп УСД-60

- Ультразвуковые дефектоскопы

- Поверка ультразвукового дефектоскопа

- Стандартные образцы

- Ультразвуковые / пьезоэлектрические преобразователи ПЭП

ОТЗЫВЫ
  Имя *
  E-mail
  Отзыв *
Введите число *
ВОПРОС-ОТВЕТ
Спрашивает: Василий:

Добрый день! Сколько будет стоить томографик УД-4Т в базовой комплектации

Спрашивает: Хошгелди Ушмеков:

Здраствуйте. Не смогли бы вы предоставить технические характеристики всех Ултразвуковых дефектоскопов на английском языке?

Спрашивает: Роман Дубовицкий:

Подскажите, пожалуйста, можно ли использовать "ТОМОГРАФИК" УД4-Т в экструзии пленок для измерение толщины выдуваемой пленки в ручном режиме, во время процесса, когда пленка поступает на устройство намотки?

ЗАДАТЬ ВОПРОС
  Ваше имя *
  Ваша компания *
  Адрес/город *
  Телефон, факс *
  Электронная почта *
  Вопрос *
Введите число *


Сертификаты

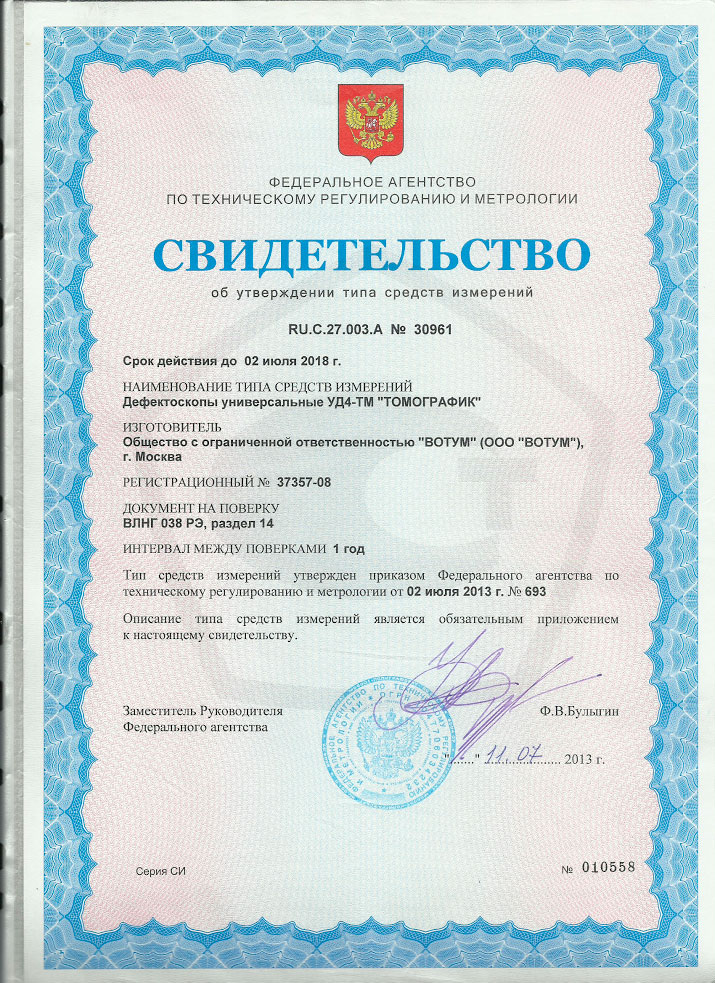

Свидетельство об утверждении типа средств измерений на дефектоскопы УД4-ТМ Томографик

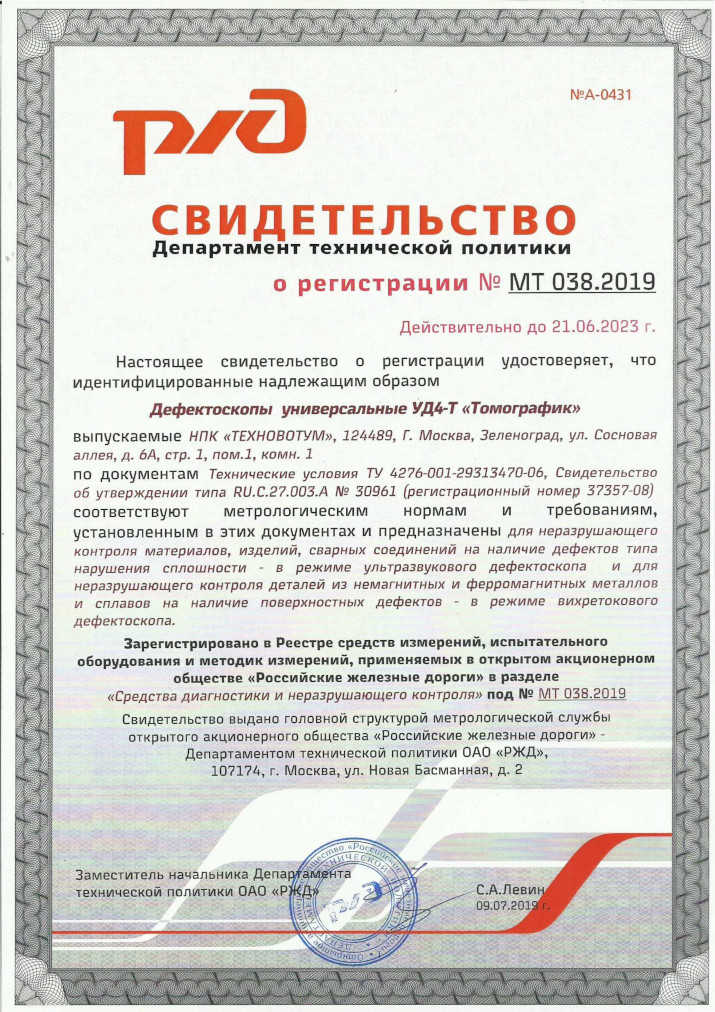

Сертификат ржд
Сертификат Украина
Сертификат Республики Беларусь

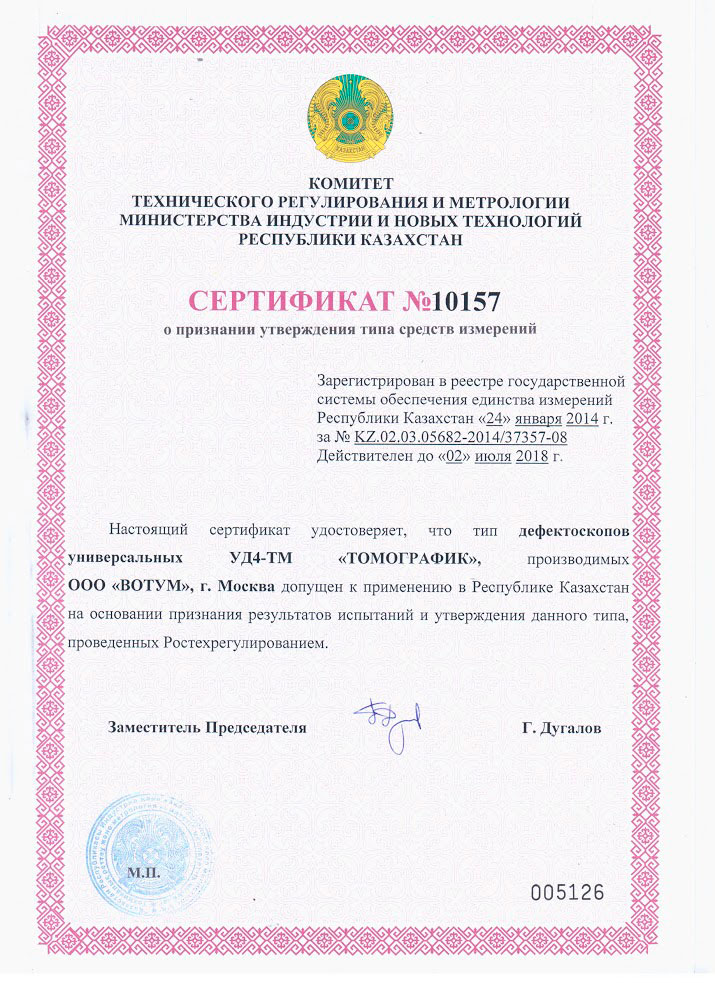

Сертификат Республики Казахстан


ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ




ПОХОЖИЕ ТОВАРЫ








О НАС
Компания
Коллектив
Производство
Награды и дипломы
Сертификаты
Участие в тендерах
Наши клиенты
Отзывы
Фотогалерея
Вакансии
Карта сайта
ИНФОРМАЦИОННЫЕ РАЗДЕЛЫ
Неразрушающий контроль
Геодезия
Госреестр СИ
Справочник компаний
Карьера
События отрасли
Мероприятия
Новости
Демонстрационный зал
Стать нашим поставщиком
ДЛЯ КЛИЕНТОВ
Личный кабинет
Доставка и оплата
Каталог оборудования
Производители
Акции
НАШИ УСЛУГИ
Поверка и калибровка
Ремонт оборудования
Аттестация лабораторий НК
Аттестация персонала
Энергоаудит предприятий
Экспертиза промышленной безопасности
Оцифровка радиографических снимков
Наладка САР паровых турбин ТЭЦ
Контакты

Официальный сайт ООО «ГЕО-НДТ» - оборудование для измерений, контроля и испытаний. Проекты любой сложности.

Наш адрес:
г. Москва, 4-й проезд Подбельского, д.3, стр. 2
Тел.: +7 (495) 988-79-77
e-mail: info@geo-ndt.ru

Создание сайта - Perfect-Design.ru
Made with Inlab Smart Web Builder
???????@Mail.ru Яндекс.Метрика



Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж.
© 2010 - 2020
