Устройства записи и анализа вибрационных сигналов ВД-1842F/1852

  • Устройства записи и анализа вибрационных сигналов ВД-1842F/1852

    /images/all/3/4187/big/img_5.jpg

    jijijij

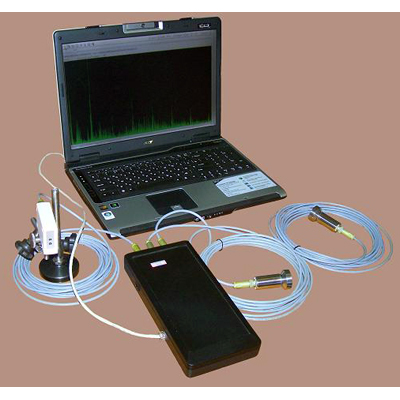

    Устройства записи и анализа вибрационных сигналов ВД-1842F/1852

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ИТЦ Вибродиагностика


Страна производитель: Украина Украина

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Измеритель вибрации, виброметр, анализатор вибрации, виброанализатор

Производитель: Украина

Серия: ВД

Модель: ВД-1842F/1852

Описание: Прибор для записи и анализа вибрационных сигналов

Гарантия: 12 месяцев



Устройство ВД-1842F/1852 необходимо когда:

  • Величина сигнала непредсказуема.
  • Измерения нельзя повторить.



Устройства ВД-1842F/1852 работают совместно с персональным компьютером, на который передаются полученные с датчиков вибрации данные и производится их обработка.

Большой динамический диапазон устройств ВД-1842F/1852 позволяет работать с вибрационными сигналами любой величины без необходимости регулировать усиление измерительного тракта в процессе измерения, что предотвращает потери данных при измерении вибрации машин с нестационарным режимом работы.

Продолжительность записи сигналов ограничена только емкостью жесткого диска персонального компьютера. Возможна запись продолжительностью в несколько часов, что позволяет контролировать состояние оборудования при потенциально опасных операциях, таких как пуск или остановка.

Высокая частота дискретизации устройств ВД-1842F/1852 позволяет записывать сигналы виброускорения при последующей обработке которых могут быть получены сигналы виброскорости и перемещения, а так же их спектр, форма, фазовые соотношения и т.д. Последнее свойство существенно при обращении к экспертам по диагностике, так как все необходимые параметры вибрации эксперты смогут получить сами.

Возможность воспользоваться записанными данными позволяет так же получить необходимые для анализа параметры вибрации в любое время. Так можно просмотреть спектральный состав виброскорости в полосе частот 0.5 - 50 Гц не только сегодня и завтра, но и вчера. Даже если программа не имеет такого частотного диапазона, его всегда можно добавить.

Все программное обеспечение на основе свободного ПО. Отсутствие проблем с лицензионностью.



Режимы работы устройства ВД-1842F/1852:

  • Отображение.

В данном режиме устройства ВД-1842F/1852 принимают выходные сигналы датчиков вибрации, преобразуют их в цифровой код и передают на персональный компьютер. На экране компьютера Вы можете просматривать форму сигналов, спектр, кепстр, фазу и т.д. Фильтрация, интегрирование, детектирование огибающей, вычисление спектра и другие преобразования осуществляются персональным компьютером на лету.

Благодаря высокой скорости обработки все графики отображаются в реальном масштабе времени.

  • Запись сигналов.

При нажатии кнопки "Запись" персональный компьютер производит запись сигналов вибродатчиков и фотоотметчика на жесткий диск. Устройство ВД-1842Fможет так же записывать вибросигналы на Flash накопитель автономно без персонального компьютера. Всегда записывается виброускорение.

При записи сигналов производится и их отображение, как описано в пункте 1.

  • Обработка в файл.

Записанные сигналы в размерности виброускорения могут быть преобразованы в виброскорость или виброперемещение в выбранной полосе частот, и сохранены в новый файл. При такой обработке исходного вибросигнала применяются более качественные ( но и более ресурсоемкие ) FIR фильтры. После обработки сигналы могут быть воспроизведены с отображением формы, спектра, фазы. Скорость воспроизведения можно регулировать.

  • Воспроизведение записанных сигналов с обработкой на лету.

Записанные сигналы виброускорения могут быть преобразованы в виброскорость или виброперемещение непосредственно при воспроизведении, при этом фильтрация, интегрирование и другие преобразования производятся на лету. При обработке на лету применяются быстрые IIR фильтры.
Можно регулировать скорость воспроизведения записанных сигналов вплоть до остановки и прокрутки в обратном направлении.



Возможные области использования устройства ВД-1842F/1852:

  • Диагностика машин с существенно нестационарным режимом работы. Таких как прокатные станы, прессы, транспортные средства, металлообрабатывающие станки, горное оборудование и т.д.
  • Запись вибросигналов при пуске ответственных турбомашин для контроля действий обслуживающего персонала.
  • Модальный анализ. Выявление резонансов элементов конструкций.
  • Вибрационный анализ дефектов, проявляющихся кратковременно, когда классические анализаторы не позволяют провести измерения.
  • Исследование параметров ударных воздействий, распространение звуковых волн в конструкциях.



Техническая характеристика устройства ВД-1842F/1852:

Количество каналов

2

Количество АЦП в каждом канале

2

Количество каналов отметчика ВД-1852

1

Динамический диапазон при непрерывном измерении без настройки АРУ

140 дБ (±0.05мкВ ±5В)

Частота дискретизации

ВД-1842Ф

102.4 кГц

ВД-1852, переключаемая

102400 Гц
51200 Гц
25600 Гц
12800 Гц
5120 Гц

Коэффициенты передачи каналов

ВД-1842Ф, фиксированные:
подканал 1.1, 2.1
подканал 1.2, 2.2


8
1

ВД-1852, переключаемые

1
4
16
64
256
1024

Скорость передачи данных на ПК

1 Мбайт/с

Предварительные аналоговые фильтры НЧ
Частоты среза по уровню 0.5 дБ ( 6% )

ВД-1842Ф

10000 Гц

ВД-1852

20000 Гц
10000 Гц
1000 Гц

Стандартные частотные диапазоны:

- виброускорение

0.3 - 40000 Гц
10 - 10000 Гц
1 - 1000 Гц

- виброскорость

10 - 2500 Гц
10 - 1000 Гц
10 - 500 Гц
10 - 250 Гц
10 - 100 Гц
10 - 50 Гц
10 - 25 Гц
3 - 300 Гц
0.5 - 50 Гц

- перемещение

10 - 1000 Гц
10 - 500 Гц
10 - 250 Гц
10 - 100 Гц
10 - 50 Гц
10 - 25 Гц
3 - 300 Гц
0.5 - 50 Гц

- детектор огибающей

1000 - 20000 Гц
500 - 10000 Гц
50 - 1000 Гц

- кепстр

10 - 10000 Гц

Стандартное разрешение FFT

200, 400, 800, 1600, 3200, 6400, 12800 линий

Диапазон входных напряжений измерительных каналов

±5 В

Диапазон входных напряжений канала отметчика для ВД-1852

±10 В

Время непрерывной работы от пяти элементов АА

5 часов

Максимальное расстояние между устройством и ПК

80 метров

Вес

ВД-1842Ф

1500 грамм

ВД-1852

800 грамм



В устройстве ВД-1852 существует ряд дополнений:

  • Добавлен канал для фотоотметчика. Вместо фотоотметчка можно подключить любой другой датчик (температуры, давления и т.д.).
  • Изменяемые коэффициенты усиления каналов.
  • Изменяемая частота оцифровки сигнала.
  • Настраиваемые аналоговые фильтры сигналов.



Устройство ВД-1842F может работать как по сети с ноутбуком, так и автономно, записывая сигналл на USB-Flash disk. На гигабайтную флешку можно записать 23 двухканальных измерения по 45 секунд каждое. Устройство ВД-1842F оснащено клавиатурой и ЖКИ-экраном.



*Технические характеристики и комплект поставки виброанализатора могут быть изменены производителем без предварительного уведомления.
