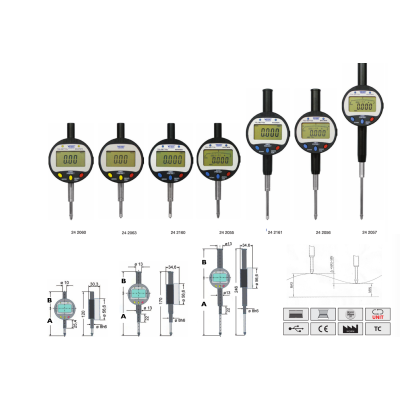

Индикаторы Vogel цифровые с выводом данных
Тип оборудования: Индикатор
Производитель: Vogel
Описание: Прибор для определения линейных размеров деталей, расположения поверхностей и отклонения формы
Гарантия на индикаторы Vogel цифровые с выводом данных: 12 месяцев
Назначение прибора:
Индикаторы Vogel цифровые с выводом данных, диапазон от 0-12,7х0,01/0,001 мм до 0-50,8х0,01/0,001 мм, предназначены для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов довольно прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.
Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:
- рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;
- пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;
- пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений.
- рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.
Особенности:
Электронные цифровые индикаторы с выводом данных USB
Корпус индикаторов из алюминия с прочным пластмассовым покрытием
Измерительные палец и шток нержавеющие, закалены и доведены
Диаметр у штока 8h6 мм под посадочное отверстие
LCD дисплей с отчетливым считыванием , высота цифр 10 мм
Кнопка Вкл./Выкл. , «0» - установка каждой позиции , функция ABS и сброса
Переключение измерений из мм в дюймы
Для артикулов 242060/242160/242161/242162/242163/242164 дополнительно функции Мин/Макс , установка границ допуска
С аккумуляторной батареей CR 2032 и инструкцией
Для подключения к компьютеру необходим, программное обеспечение не требуется. Данные вводятся нажатием кнопки на интерфейсе в ячейки любой таблицы Exсel, заранее созданной в компьютере.
Заводской сертификат (СС) по дополнительному запросу
Технические характеристики:
|
Арт. № |
Предел измерений мм |
Цена деления мм/дюйм |
Повторяемость показаний ±мкм |
Суммарная ошибка ±мкм |
Мин/Макс , допуск |
A мм |
B мм |
Усилие измерения Н |
|
242060 |
0-12,7 |
0,01/0,0005 |
10 |
10 |
есть |
44 |
20 |
<1,5 |
|
242160 |
0-12,7 |
0,001/0,00005 |
3 |
5 |
есть |
44 |
20 |
<1,5 |
|
242163 |
0-25,4 |
0,01/0,0005 |
10 |
15 |
есть |
80 |
23 |
<1,5 |
|
242161 |
0-25,4 |
0,001/0,00005 |
3 |
6 |
есть |
80 |
23 |
<1,5 |
|
242164 |
0-50,8 |
0,01/0,0005 |
10 |
30 |
есть |
130 |
23 |
<1,5 |
|
242162 |
0-50,8 |
0,001/0,00005 |
3 |
8 |
есть |
130 |
23 |
<1,5 |
|
242063 |
0-12,7 |
0,01/0,0005 |
10 |
10 |
нет |
44 |
20 |
<1,5 |
|
242061 |
0-25,4 |
0,01/0,0005 |
10 |
15 |
нет |
80 |
23 |
<1,5 |
|
242062 |
0-50,8 |
0,01/0,0005 |
10 |
15 |
нет |
130 |
23 |
<1,5 |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по индикаторам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем измерительные инструменты по всей России курьерскими службами и транспортными компаниями.
|
