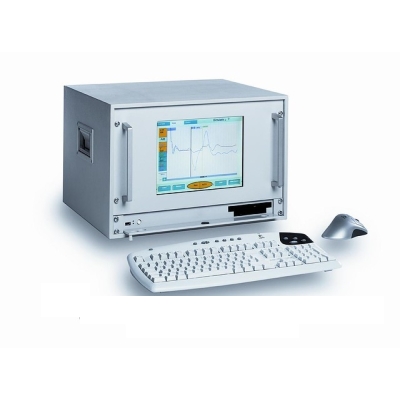

Компьютеризированный рефлектометр IRG 3000

Тип оборудования: Рефлектометр

Производитель: BAUR, Австрия

Серия: IRG

Модель: IRG 3000

Описание: Прибор для локализации кабельных повреждений в сетях энергоснабжения

Гарантия на рефлектометр IRG 300012 месяцев.



Назначение прибора:

Компьютеризированный рефлектометр IRG 3000 является базовым устройством для всех методов поиска неисправностей кабелей. Он предназначен для определения мест повреждений методами рефлектометрии в однофазных и трёхфазных кабельных сетях. Встроенный 200 МГц регистратор неустановившихся процессов обеспечивает высокую точность измерений. Прибор позволяет проводить поиск неисправностей кабелей в ручном и автоматическом режимах. Программное обеспечение имеет оконный интерфейс, что облегчает пользователю работу с системой. На цветном ЖК-дисплее тонкоплёночной технологии могут одновременно отображаться до трёх эхограмм, полученных с использованием различных методов. Высокое разрешение наряду с функцией увеличения масштаба обеспечивают предварительную локацию мест повреждений с большой точностью.



МЕТОД ВТОРИЧНОГО ИМПУЛЬСА

Рефлектометр IRG посылает в тестируемый кабель низковольтный импульс, отражение которого от конца кабеля имеет положительную полярность. При первом измерении неисправность с высоким сопротивлением не видна на эхограмме. Высоковольтный импульс, поступающий от генератора импульсов SSG, создаёт дугу в месте повреждения кабеля. Рефлектометр IRG вновь посылает в тестируемый кабель низковольтный импульс. Этот низковольтный импульс отражается дугой в месте неисправности; отражённый сигнал имеет отрицательную полярность. Обе кривые совмещаются с помощью рефлектометра. Из сравнения наложенных рефлектограмм следует, что позиция неисправности расположена в точке с отражённым сигналом отрицательной полярности.



ИМПУЛЬСНЫЙ ТОКОВЫЙ МЕТОД (ICM)

Высоковольтный импульс, поступающий от генератора импульсного напряжения SSG, создаёт дугу в месте повреждения кабеля. Образующиеся в результате этого волны переходного процесса перемещаются между точкой возникновения дуги и точкой подключения к системе. Эти волны захватываются устройством коммутации SK1D и передаются в рефлектометр. Расстояние между пиками соседних волн соответствует расстоянию до неисправности от точки подключения к системе (ближний конец кабеля).



МЕТОД АНАЛИЗА ЗАТУХАНИЯ СИГНАЛА

В дефектный кабель вводится напряжение постоянного тока. По достижении порогового напряжения в месте повреждения возникает дуга, которая создаёт волны переходного процесса. Волны переходного процесса перемещаются между точкой возникновения дуги и точкой подключения к системе. Эти волны захватываются устройством коммутации CC1 и передаются в рефлектометр. Расстояние между пиками соседних волн соответствует расстоянию от точки подключения к системе до места повреждения.



Особенности рефлектометра IRG 3000:

  • Автоматическая установка положения курсоров
  • Измерение и отображение эхограмм для трех фаз
  • Число эхограмм, способных храниться в памяти прибора: > 100000 (определяется емкостью жесткого диска)
  • Выходное напряжение вводимого в кабель импульса: от 20 до 160 В
  • Регистратор неустановившихся процессов высокого разрешения с частотой опроса 200 МГц в режиме реального времени
  • Диапазон измерений (длина кабеля): более 200 км



Технические характеристики рефлектометра IRG 3000:

Выходное напряжение импульсов

20...160 В

Длительность зондирующего импульса

20 нс – 1,3 мкс

Электрическая прочность к входному напряжению

400В AC (50-60 Гц)

Выходное сопротивление

12 - 2000 Ом регулируемое

Чувствительность входного делителя

-10 дБ ... + 60 дБ

Диапазон измерений (при v / 2 = 80 м/мкс)

0 - 1000 км

Дискретность считывания сигналов

200 МГц (5 нс)

Разрешение

0,1 м (приi v / 2 = 80 м/мкс)

Погрешность

0.1 %

Скорость распространения v/2

20-50м/мкс

Объем памяти рефлектограмм

> 100 000

Дисплей

TFT 15

Напряжение питания (работа и подзарядка батареи)

100-240 В (50/60 Гц)

Продолжительность работы от аккумуляторной батареи

Около 5 ч

Рабочая температура

-20 … +50 °C

Температура хранения

-40 … +60 °C

Защищенность согласно IP54

Предназначен для комплектациимобильных лабораторий и систем Syscompact

Размеры

483 мм x 365 мм x 174 мм

Вес

12 кг



Комплект поставки рефлектометра IRG 3000:

  • Рефлектометр IRG 3000
  • Программное обеспечение IRG 3000 на компакт-диске
  • Шнур сетевого питания
  • Монитор на матрице активной на транзисторах тонкопленочных TFT 12.1»
  • PC-клавиатура
  • Кабель соединительный 4-х жильный, 1 мм², 2 м



*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по рефлектометрам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для поиска подземных коммуникаций и диагностики кабелей  по всей России курьерскими службами и транспортными компаниями.
