Артикул: WMGBTDR410
|
Гарантия: 24 месяца
Температурный диапазон: -10 °C … +50 °C
Габариты ШxВxГ: 165 x 90 x 37 мм
Масса: 350 г
Назначение и область применения прибора:

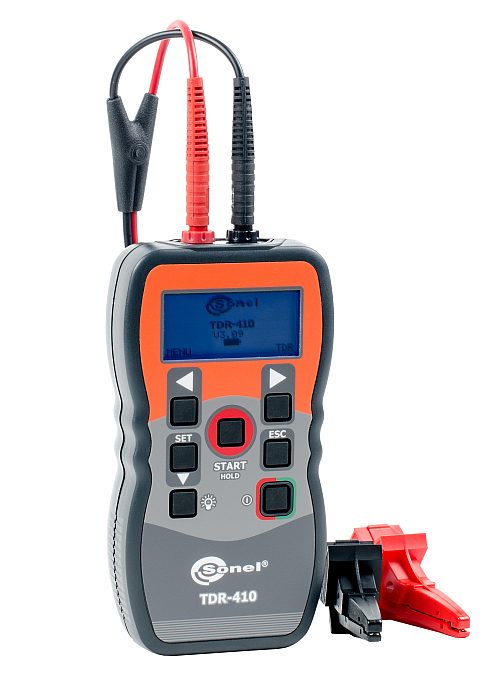

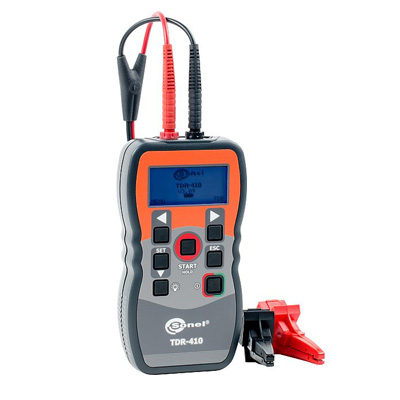

Рефлектометр Sonel TDR-410 является удобным цифровым импульсным локализатором. Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и телефонных кабелях. Рефлектометр TDR-410 позволяет измерить длину кабеля и определить расстояние до повреждения в диапазоне от 0 до 4000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях.
Технические характеристики рефлектометра Sonel TDR-410:
| Диапазон измерения в метрах | 7, 15, 30, 60, 120, 250, 500, 1 км, 2 км, 3 км, 4 км |
| Выбор диапазона измерения | ручной или автоматический |
| Минимальная длина кабеля | 4 м |
| Точность измерения | 1% выбранного диапазона * |
| Разрешение измерения | ок. 1% выбранного диапазона |
| Чувствительность измерения | минимум 3 пикселя при отражении от повреждения на расстоянии до 4 км (для медного кабеля с диаметром жил 0,6 мм) |
| Регулировка коэффициента распространения | от 1% до 99% |
| Волновое сопротивление кабеля | выбор из значений 25, 50, 75 и 100 Ом |
| Разрешение ЖК-дисплея | 128 x 64 пиксель |
| Защита по напряжению | 250 В переменного тока (AC) |
| Генератор тонального сигнала | двухтональный переменной частоты 810 Гц – 1110 Гц |
| Амплитуда зондирующего импульса | +5 В в разомкнутой цепи, +1.5 В при нагрузке 50 Ом |
| Длительность зондирующего импульса | 3 нс до 3 мкс в зависимости от диапазона |
| Частота отправки импульса | 2 сканирования в секунду или один импульс (для каждой шкалы диапазона) |
| Питание | 6 В (4 алкалиновых батарейки AA) |
| Температура хранения | -20°C до +70°C |
| Рабочая температура | -10°C до +50°C |
| Размеры, мм | 165 x 90 x 37 |
| Масса, г | 350 |
| Степень защиты корпуса | IP54 |
* - Точность измерения порядка +/-1% при условии установки точного значения коэффициента распространения для испытуемого кабеля и постоянства этого коэффициента по всей длине кабеля. Для получения номинальной точности измерения необходима также правильная установка курсора на наблюдаемую аномалию сигнала.
Комплект поставки
| Наименование | Описание | Количество | Индекс |
| Рефлектометр TDR-410 | Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и телефонных кабелях. Позволяет измерить длину кабеля и определить расстояние до повреждения в диапазоне от 0 до 4000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях. | 1 | WMRUTDR410 |
| Двухпроводный соединительный кабель 0,6 м | Двухпроводный соединительный кабель 0,6 м | 1 | WAPRZ0X6DZBB |
| Зажим «Крокодил» изолированный красный K02 | Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. | 1 | WAKRORE20K02 |
| Зажим «Крокодил» изолированный черный K01 | Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. | 1 | WAKROBL20K01 |
| Футляр M2 | Предназначен для упаковки и транспортировки приборов типа MIC-1000, MIC-2500, TDR-410. | 1 | WAFUTM2 |
|
