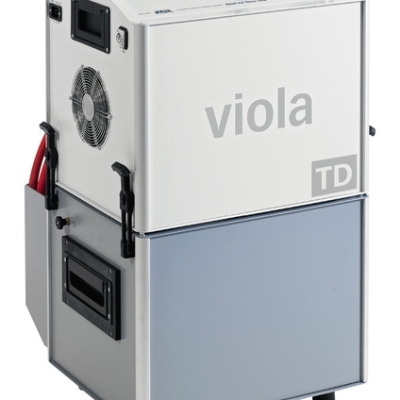

Прибор для высоковольтных испытаний и диагностики кабелей BAUR VIOLA/VIOLA TD
Тип оборудования: Установка для проведения высоковольтных испытаний
Производитель: BAUR, Австрия
Серия: VIOLA
Модель: VIOLA/VIOLA TD
Описание: Устройство для проведения высоковольтных испытаний и диагностики
Гарантия на прибор для высоковольтных испытаний и диагностики кабелей BAUR VIOLA/VIOLA TD: 12 месяцев.
Прибор для высоковольтных испытаний и диагностики кабелей BAUR VIOLA/VIOLA TD внесен в Госреестр средств измерений РФ под № 38339-08
Назначение прибора:
Прибор для высоковольтных испытаний и диагностики кабелей BAUR VIOLA/VIOLA TD мощная современная двухмодульная СНЧ установка, адаптированная под российский рынок. Установка VIOLA выдает напряжение на сверхнизкой частоте 0,1Гц и постоянное до 60 кВ, при максимальной емкости 10 мкФ.
Портативная и мощная установка предназначена для проведения испытаний и диагностики viola, для испытания и проверки кабельной оболочки кабелей среднего напряжения и электрооборудования, для диагностики кабелей, встроенная функция измерения тангенса угла диэлектрических потерь - тангенс дельта, измерения уровня частичных разрядов в комбинации с системой диагностики уровня частичных разрядов BAUR PD Portable (viola TD). Доступна в двух вариантах: viola (испытание, испытание кабельной оболочки), viola TD (viola + tan δ-диагностика). Формируемое напряжение имеет переменную полярность, длительность положительного и отрицательного полупериода одинаковы, амплитуды приблизительно равны. Синусоидальная форма волны формируется с использованием цифровой технологии truesinus, запатентованной компанией BAUR.
С помощью этого прибора могут проводиться испытания, используя тесты напряжением постоянного тока до +/-40 кВ – модель viola basic или до +/-60 кВ – модель viola. Прибор также позволяет генерировать меандр (сигнал прямоугольной формы) напряжением до +/-40 кВ – модель viola basic или до +/-60 кВ – модель viola с регулируемым временем нарастания. Для расширения диапазона нагрузки частота генерируемого напряжения переменного тока может изменяться в пределах от 0,01 Гц до 0,1 Гц. Дополнительно, это устройство имеет предустановленный режим для определения повреждений оболочек кабелей.
Испытания могут осуществляться как в ручной, так и в автоматической последовательности. Прибор имеет не большой дисплей , который упрощает работу. Управление установкой ведется через одну мультифункциональную кнопку.
По «европейским» нормам испытаний, данная установка закрывает испытания кабелей с изоляцией из сшитого полиэтилена 6кВ,10 кВ, 35кВ.
Основное назначение установки VIOLA:
Испытание кабеля с изоляцией из сшитого полиэтилена 6-35 кВ;
Испытание кабеля с бумажномасленной изоляцией;
Проверка кабельной оболочки / локализация мест повреждения оболочки кабеля;
Проверка изоляции электрических рабочих средств, напр., вращающихся машин (двигателей и — генераторов);
Диагностика кабелей методом измерения tan D (опция).
Особенности прибора для высоковольтных испытаний и диагностики кабелей BAUR VIOLA/VIOLA TD:
Выходное напряжение независимое от нагрузки
Выходной ток до 70 мА
Высокая испытательная способность до 10мкФ
Полностью автоматизированная, программируемая последовательность испытаний
Передача и хранение данных через USB интерфейс
Автоматическое, интегрированное устройство разрядки
Защита от короткого замыкания
Удобство при транспортировке
Технические характеристики прибора для высоковольтных испытаний и диагностики кабелей BAUR VIOLA/VIOLA TD:
|
Выходное напряжение |
|
|
VLF truesinus (СНЧ –синусоидальное) |
1…42,5 кВдейст. (60 кВпик) |
|
Прямоугольное напряжение СНЧ |
1…60 кВ |
|
Постоянное напряжение |
±1…60 кВ |
|
Разрешение |
0,1 кВ |
|
Точность |
1% |
|
Диапазон нагрузок |
10 нФ...8 мкФ |
|
Выходной ток |
|
|
Диапазон измерений |
0…70 мА |
|
Разрешение |
1 мкА |
|
Точность |
1 % |
|
Макс. нагрузка |
1 мкФ при 0,1 Гц, 42,5 кВ дейст. / 60 кВ пик |
|
3 мкФ при 0,03 Гц 42,5 кВ дейст./60 кВ пик |
|
|
4 мкФ при 0,03 Гц 42,5 кВ дейст. / 60 кВ пик |
|
|
Диапазон частот |
0,01 … 0,1 Гц |
|
Входное напряжение |
110…240 V, 50/60 Гц |
|
Разъем для передачи данных |
USB 2.0 |
|
Макс.потребляемая мощность |
1400 Вт |
|
Языки: |
немецкий, английский, голландский, французский, испанский,итальянский, португальский,чешский,польский, русский, корейский, малайский, китайский(Китай), китайский (Тайвань) |
|
Класс защиты |
IP 44 |
|
Температура окружающей среды |
-10…+50 °C |
|
Температура хранения |
- 20...+60 °C |
|
Размеры (Ш x В x Г) |
Без отсека для хранения кабеля |
|
Высоковольтный блок* |
505 x 503 x 405 мм |
|
Блок управления* |
505 x 433 x 405 мм |
|
Общие |
505 x 854 x 405 мм |
|
Вес (две части) |
19 кг / 57 кг |
Комплект поставки прибора для высоковольтных испытаний и диагностики кабелей BAUR VIOLA/VIOLA TD:
Высоковольтная испытательная СНЧ-установка VIOLA
Высоковольтным испытательный кабель - 5 м (не съемный)
Штага заземления и снятия остаточного напряжения.
Кабель заземления
Шунтирующий штекер для внешнего аварийного отключения
Кабель питания
Руководство по эксплуатации
Дополнительная комплектация:
Система диагностики частичных разрядов PD Portable
Внешнее аварийное отключение с сигнальными лампами (25 м или 50 м)
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по установкам для проведения высоковольтных испытаний и диагностики можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для поиска подземных коммуникаций и диагностики кабелей по всей России курьерскими службами и транспортными компаниями.
|

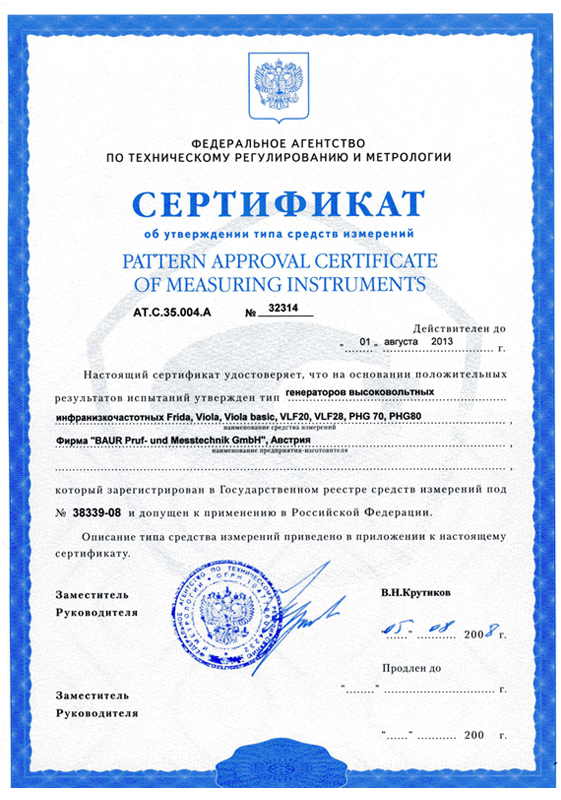

Сертификаты |
||||||
|
||||||
|
|
||||||
|
