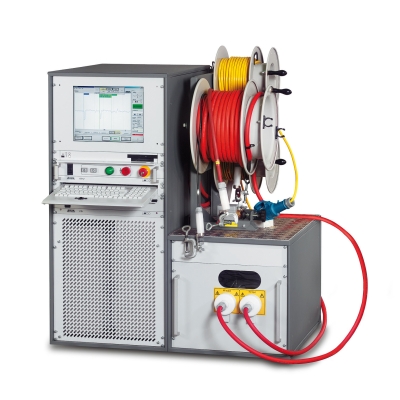

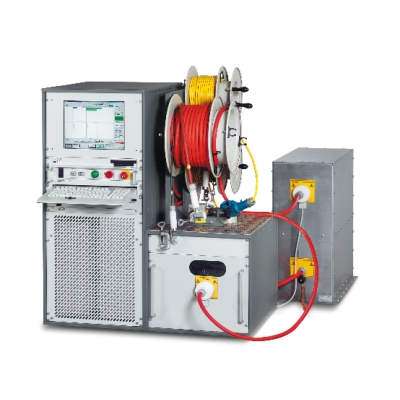

Система испытаний и диагностики кабелей PHG 80 TD/PD
Тип оборудования: Система испытаний и диагностики кабелей
Производитель: BAUR, Австрия
Серия: PHG
Модель: PHG 80 TD/PD
Описание: Устройство для проведения испытаний и диагностики кабелей
Гарантия на систему испытаний и диагностики кабелей PHG 80 TD/PD: 12 месяцев.
Назначение прибора:
Система испытаний и диагностики кабелей PHG 80 TD/PD - система испытаний и комплексной диагностики кабельных линий методами измерения тангенса дельта (TD), измерением и локализацией источника ЧР (PD).
Многофункциональная система диагностики и тестирования кабелей PHG TD/PD специально разработана для применения в сетях среднего напряжения. PHG TD/PD – единственная система, позволяющая проводить комплексную диагностику качества кабелей и их старения. Методы измерения тангенса угла диэлектрических потерь и частичных разрядов идеально дополняют друг друга и позволяют, с одной стороны, определять общее состояние образца, а с другой – локализовать специфические повреждения.
Система включает в себя:
Подсистема тестирования кабелей на сверх низких частотах (PHG 70)
Подсистема измерения тангенса угла потерь, тангенса дельта (PHG TD)
Подсистема измерения уровня частичных разрядов и локализации источника (PHG PD)
Область применения:
Испытание кабелей с изоляцией из сшитого полиэтилена 6-35 кВ;
Испытание силовых кабелей с бумажно-пропитанной изоляцией 6-10 кВ;
Испытание оболочки кабелей с СПЭ-изоляцией;
Проверка изоляции электрических рабочих средств, напр., вращающихся машин (двигателей и генераторов);
диагностика кабелей методом измерения тангенса диэлектрических потерь (tan D) с точность 1х101x10-5.
диагностика кабелей методом измерения уровня и локализаци источника частичных разрядов ЧР
Технические характеристики системы испытаний и диагностики кабелей PHG 80 TD/PD:
|
Выходное напряжение |
|
|
Переменное напряжение-синус (0,1 Гц) |
1-57 кВ дейс. (80 кВ пик) |
|
Переменное напряжение-меандр (0,1 Гц) |
1-80 кВ |
|
Выпрямленное напряжение |
. +/– 80 кВ |
|
Разрешение |
0,1 кВ |
|
Точность |
1% |
|
Диапазон частот |
0,1 — 0,01 Гц |
|
Диапазон нагрузок |
10 нФ-20мкФ |
|
Ток на выходе |
|
|
Диапазон |
0-120 мА |
|
Разрешение |
1 мкА |
|
Точность |
1% |
|
Измерение тангенса угла диэлектрических потерь |
|
|
Переменное напряжение- синус (0,1 Гц) |
1-57 кВ дейс. (80 кВ пик) |
|
Частота измерений |
0,1 Гц |
|
Диапазон нагрузок |
10 нФ-3мкФ |
|
Диапазон измерений |
1х10-3 / 1000х10-3 |
|
Точность измерений tan D |
1х10-4 |
|
Разрешение |
1х10-5 |
|
Регистрация токов утечек |
опция |
|
Измерение частичных разрядов |
|
|
Переменное напряжение- синус (0,1 Гц) |
1-57 кВ дейс. (80 кВ пик) |
|
Пределы длины кабелей |
10-12800 м |
|
Скорость распространения волны |
50-120 м/мсек |
|
Частота выборки |
10 нсек (100 мегавыборок) |
|
Усиление |
1-8000 (1-100дБ) |
|
Точность локализации |
1% от длины кабеля |
|
Разрешение |
0,1 пКл; 0,1 м |
|
Общие данные |
|
|
Входное напряжение |
110 … 240 В, 50/60 Гц |
|
Рабочая температура |
-10 … + 50°C |
|
Температура хранения |
-20 … + 60°C |
|
Класс защиты |
IP 54 Защита от брызг воды и пыли |
|
Языки |
английский, русский, немецкий, голландский, другие языки по запросу |
|
Размеры (ШхВхД) |
438 x 623 x 775 [мм]( |
|
Вес |
170 кг |
Комплект поставки системы испытаний и диагностики кабелей PHG 80 TD/PD:
Высоковольтный генератор PHG 80
Встроенный блок измерения тангенса угла потерь TD
Встроенный блок измерения и локализации частичных разрядов PD
Блок управления
Устройство контроля безопасности
Устройство снятия остаточного заряда
Блок кабельных барабанов с кабелями длиной 25 м.
Вывод защитного заземления
Модуль ВВ подключения (экранированная струбцина)
Заземляющая штанга
Модуль монтажный 19"**
Руководство по эксплуатации
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по системам испытаний и диагностики кабелей можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
