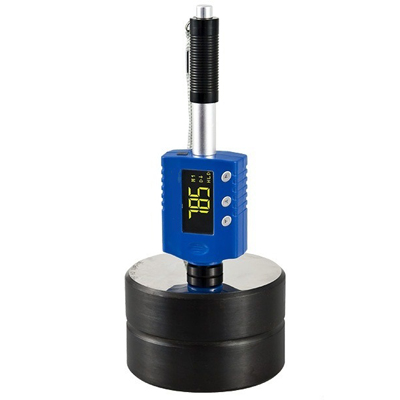

ТВМ 1800 твердомер металлов динамический

  • твердомер ТВМ 1800

    /images/all/3/5568/big/img_5.jpg

    jijijij

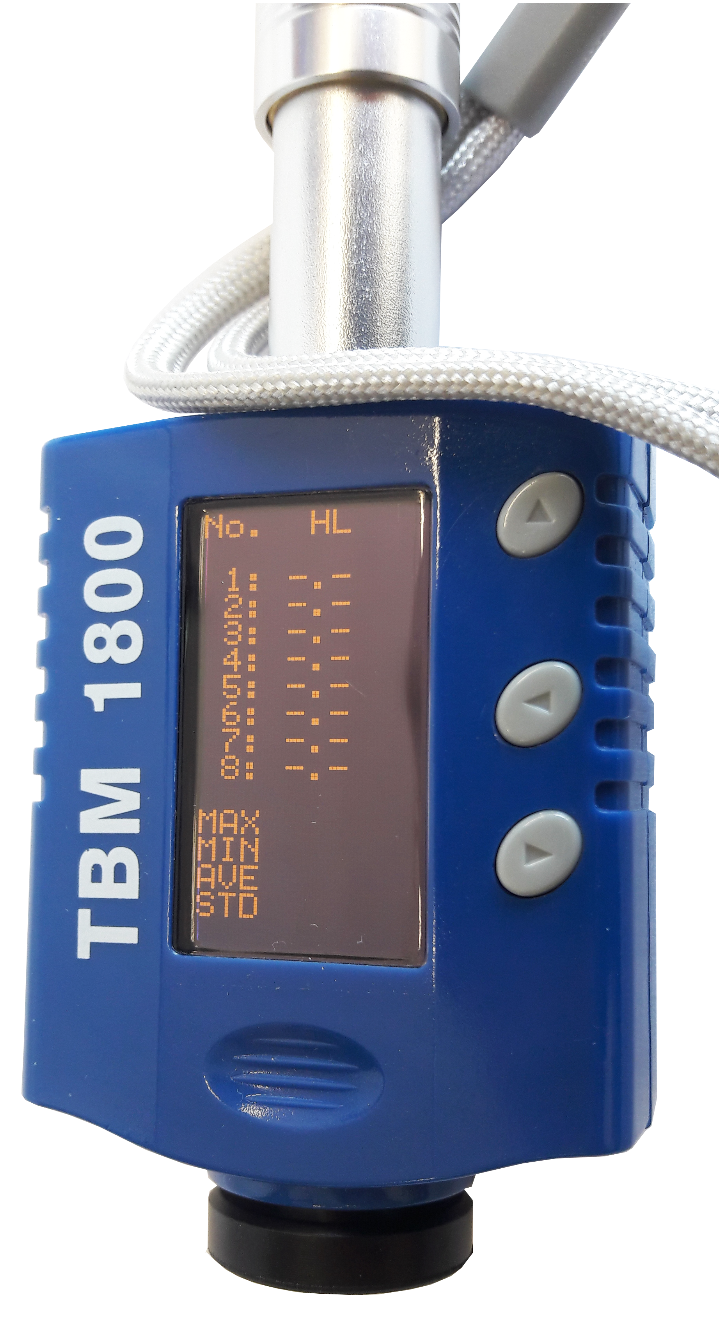

    ТВМ 1800 твердомер металлов динамический

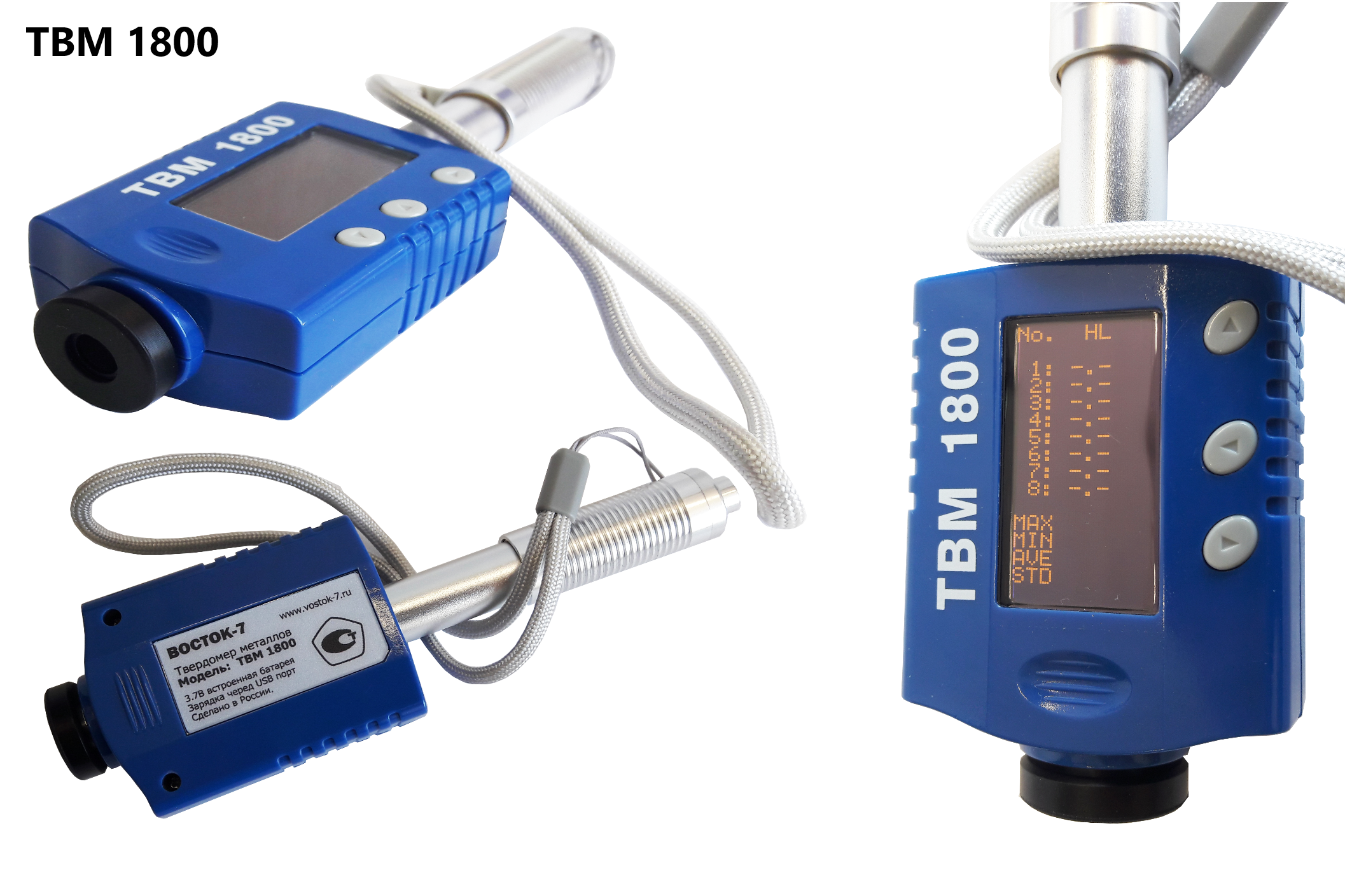

  • портативный твердомер металлов ТВМ 1800

    /images/all/3/5568/big/img_14.jpg

    портативный твердомер металлов ТВМ 1800

    портативный твердомер металлов ТВМ 1800

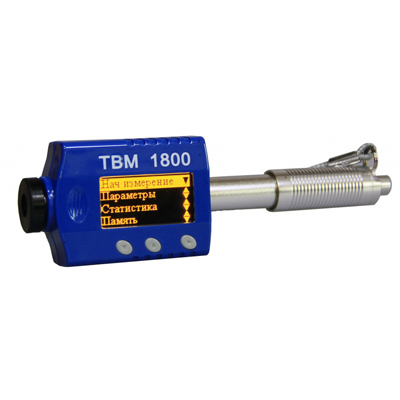

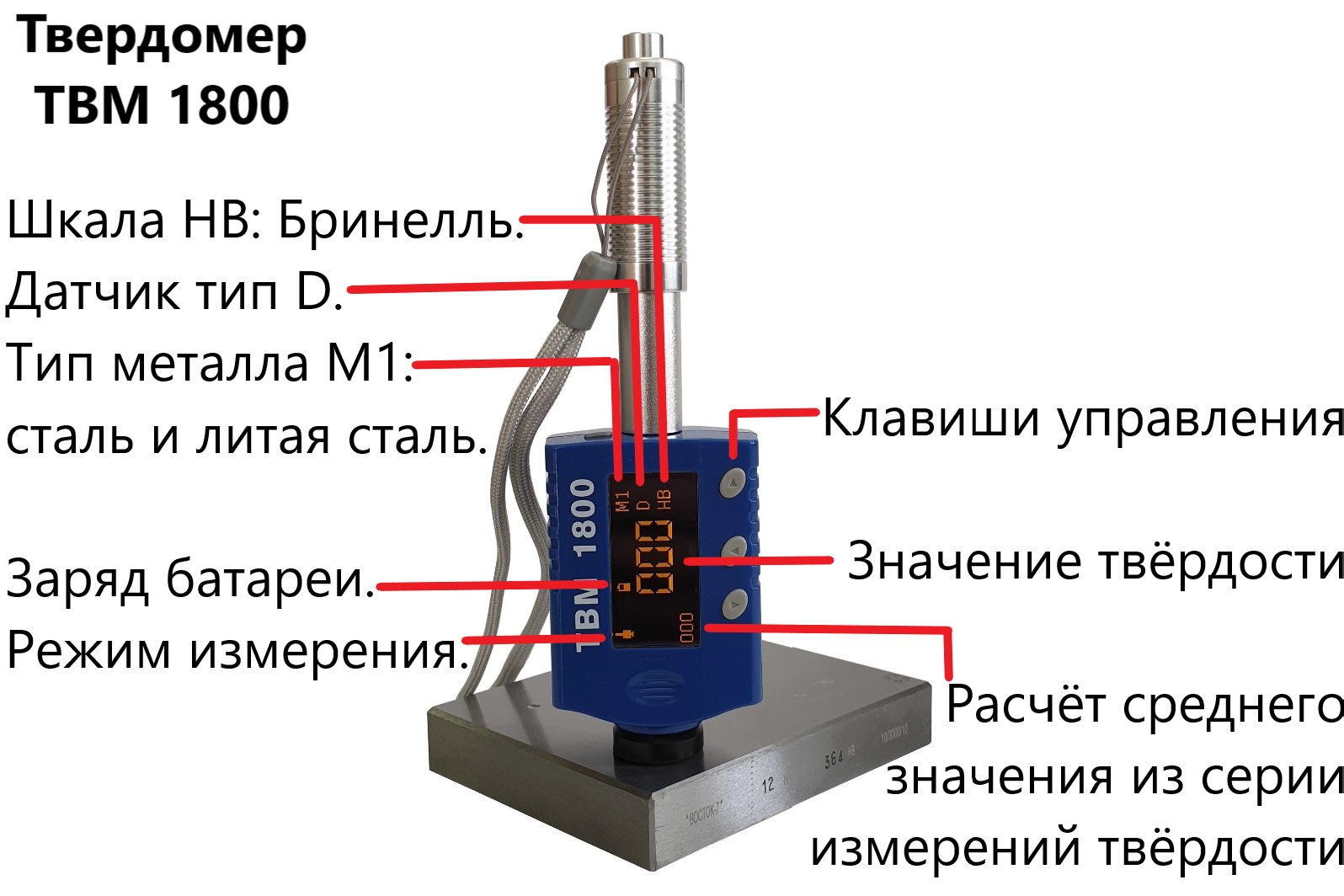

  • твердомер ТВМ 1800

    /images/all/3/5568/big/img_16.jpg

    1

    твердомер ТВМ 1800

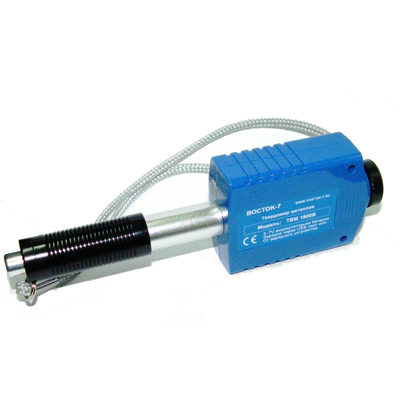

  • динамический твердомер ТВМ 1800

    /images/all/3/5568/big/img_18.jpg

    1

    динамический твердомер ТВМ 1800

ЦЕНА: 82 622 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ВОСТОК-7


Страна производитель: Россия Россия
Артикул: ТВМ 1800
В наличии!
Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 2.51MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.Ультразвуковой твердомер ТКМ-459С

Динамический твердомер ТВМ 1800 для измерения твердости металлов



Твердомер предназначен для измерения твёрдости изделий из металлов и сплавов. Твердомер измеряет твёрдость по методу Либа, которая может быть переведена в твёрдость по Бринеллю, Роквеллу, Виккерсу и Шору (HB, HR, HV и HS) и в предел прочности (Rm в соответствии с ГОСТ 22761-77). Перевод осуществляется различным образом для различных металлов и используемых типов ударных датчиков. Переводные таблицы введены в память прибора и перевод осуществляется автоматически.



Портативный твердомер ТВМ 1800 обладает следующими отличительными особенностями:



  • Швейцарская точность - твёрдосплавный шарик бойка производства швейцарской фирмы Saphirwerk Industrieprodukt AG
  • Автоматическая компенсация направления удара (360°)
  • Надёжность и компактность - датчик и электронный блок в едином корпусе, что исключает обрыв соединительных проводов.
  • 10 типов измеряемых материалов - сталь, чугун, алюминий, латунь, бронза, медь и др.

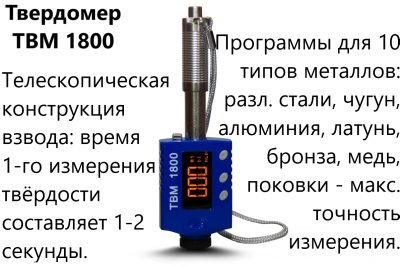

  • Телескопическая конструкция для взвода бойка - время одного измерения твёрдости составляет 1-2 секунды.
  • 2 в 1: замена базового бойка типа D на боёк типа DL (доп. комплектация) для узких поверхностей (зубья шестерён) и технологических углублений (пазы и впадины).
  • Моментальное отображение результата одного удара и среднего значения серии измерений на дисплее
  • Интеллектуальный режим включения/ожидания для увеличения срока службы аккумулятора.



ВАЖНО! Не начинайте измерять твёрдость изделия пока не проверите точность измерений твердомера на мере твёрдости. Для выбора мер необходимой шкалы твёрдости и диапазона значений перейдите в Каталог товаров.



При использовании стационарных твердомеров подобных приборам Роквелла, Бринелля, Виккерса или Шора требуется, чтобы испытываемый образец помещался под измерительным устройством; что не всегда возможно. Твердомеры по методу Либа относятся к неразрушающим методам контроля и позволяют:

  • проводить измерение твёрдости не только в лаборатории, но и непосредственно на месте эксплуатации или производства изделия в цеховых и полевых условиях.
  • проводить измерение твёрдости крупногабаритных изделий и труднодоступных зон в изделии, когда применение стационарных твердомеров невозможно из-за технических и конструкционных ограничений.
  • проводить экспресс-анализ твёрдости с высокой производительностью – для одного измерения твёрдости требуется в 10 раз меньше времени, чем для твердомеров стационарного типа.
  • проводить измерения на выпуклых и вогнутых поверхностях, недоступных для стационарных твердомеров.



Технические характеристики твердомера ТВМ 1800



Шкалы твердости и погрешность:

Шкала

Погрешность, не более

Шкала Либа, датчик типа “D”

±2 HLD

Шкала “С” Роквелла

±2 HRC

Шкала “В” Роквелла

±3 HRB

Шкала “А” Роквелла

±2 HRА

Шкала Бринелля

±12 HB

Шкала Виккерса

±15 HV

Шкала Шора “D”

±2 HSD

*Шкала предела прочности Rmb)

±5 % Мпа (Н/мм2)



*Шкала предела прочности Rm/σb позволяет в соответствии с ГОСТ 22761-77 определить временное сопротивление при растяжении в месте испытания для изделий из конструкционных углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля.



Диапазон измерений и перевода:

Материал

HLD

HRC

HRB

HRA

HB

HV

HSD

σb (Н/мм2)

Ударный датчик типа D (базовая комплектация)

Сталь и литая сталь

300…900

20,0…67,9

59,6…99,5

30…88

80…647

80…940

32,5…99,5

375…1710

Инструментальная углеродистая сталь

300…840

20,5…67,1







80…898



1170…2639

Нержавеющая сталь и жаростойкая сталь

300…800

19,6…62,4

46,5…101,7



85…655

85…802



740…1725

Серый чугун

360…650

21…59

24…100



93…334

90…698





Чугун с шаровидным графитом

400…660

21…60

24…100



131…387

96…724





Литейный алюминиевый сплав

174…560



24…85



30…159

22…193





Латунь с высоким содержанием цинка

200…550



13,5…95,3



40…173







Оловянистая бронза

300…700



14…100



60…290







Медь

200…690



14…100



45…315







Поковки стальные









142…651







Ударный датчик типа DL (дополнительная комплектация)

Сталь и литая сталь



20,6…68,2

37,0…99,9



81…646

80…950

30,6…96,8



Инструментальная углеродистая сталь



20,5…67,1















Общие характеристики твердомера:

Измерение твёрдости методом Либа в соответствии с ASTM A956 (2006) и DIN 50156 (2007)

ДА

Преобразование измеренной твёрдости в числа других шкал согласно DIN 50150 и ASTM E 140

ДА

Возможность использования других типов ударных бойков, кроме базового типа D

ДА

Память: 99 сохранённых значений

ДА

Статистика значений из серии измерений (среднее/максимальное/минимальное)

ДА

Удаление некорректных (ошибочных) результатов из статистики

ДА

Передача и распечатка данных через кабель USB или Bluetooth

ДА (доп. комплект.)

Электропитание – заменяемая встроенная аккумуляторная батарея (тип “Крона” DC 9V Ni-MH 350 мА ч)

- Время полной зарядки

- Адаптер питания от сети переменного тока (220В 50/60Гц)

- Потребляемая мощность, не более

- Время непрерывной работы при полной зарядке, не менее

Автоматическое отключение питания, через

ДА

2…3 часов

Выход 5,2 В 500 мА

1,3 ВА

90 мин

40 сек

Количество запрограммированных типов металлов

10

Диапазон температур:

- При эксплуатации

- При транспортировке и хранении твердомера



-40°С…+60°С

-50°С…+70°С

Относительная влажность воздуха

30%…80%

Масса твердомера

110 гр.

Габаритные размеры (В*Ш*Г)

148*44*28 мм

Масса чемоданчика с укомплектованным твердомером

650 гр.

Габаритные размеры чемоданчика (В*Ш*Г)

235*180*80 мм

Гарантийный срок эксплуатации

1 год

Ресурс (наработка) твердомера, не менее

7 лет



Характеристики твердомера с ударным бойком типа D:

Определение пространственного положения при измерении

АВТО / Ручное

Масса контролируемого изделия:

- без использования дополнительных мероприятий, не менее

- с использованием поддерживающего основания

с использованием поддерживающего основания и контактной смазки, не менее



5 кг

2…5 кг

0,05 кг

Толщина контролируемого изделия, не менее:

- без использования дополнительных мероприятий

с использованием дополнительных мероприятий



20 мм

5 мм

Шероховатость контролируемой поверхности, не более (Ra)

3,2 мкм

Радиус кривизны измеряемой поверхности без использования опорных колец и насадок, не менее

30 мм

Минимальная глубина упрочнённого поверхностного слоя, твёрдость которого можно измерить

0,8 мм

Размер отпечатка на измеряемой поверхности изделия твёрдостью 45 HRC: диаметр / глубина

500 мкм / 200 мкм

Минимальное расстояние между:

- Соседними точками измерений (отпечатками)

- Центром точки измерения и краем поверхности изделия



3 мм

5 мм

Минимально необходимый диаметр подготовленной поверхности для проведения измерений

10 мм

Ресурс твёрдосплавного шарика ударного бойка – производства швейцарской фирмы Saphirwerk Industrieprodukt AG (минимальное кол-во измерений)

600.000

Масса ударного бойка

5,5

Сила удара

11,0 Н/мм2

Диаметр твёрдосплавного шарика бойка из карбида вольфрама

3 мм

Диаметр опорного кольца твердомера

20,0 мм

Диаметр/длина металлической удлинённой насадки для бойка типа DL (взамен опорного кольца)

4/50 мм



Комплект поставки измерителя твердости металлов:



БАЗОВАЯ КОМПЛЕКТАЦИЯ (включенная в стоимость твердомера)

Наименование

Кол-во, шт.

Твердомер с ударным бойком типа D

1

Кабель USB для связи с компьютером и зарядки

1

Адаптер питания от сети переменного тока с USB разъёмом

1

Щётка для очистки внутренностей ударного датчика

1

Паспорт

1

Сертификат о калибровке

1

Упаковочный чемоданчик

1



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по заказу, не включенная в стоимость твердомера)

Ударный боёк типа DL

Комплект опорных колец и насадок

Меры твёрдости (ГОСТ 9031-75; 8.426-81) по шкалам HB, HRA, HRB, HRC, HV, HSD

Меры твёрдости Либа по шкале HLD согласно ASTM A956 (2006) и DIN 50156 (2007)

Введите число *


Введите число *
Сертификаты

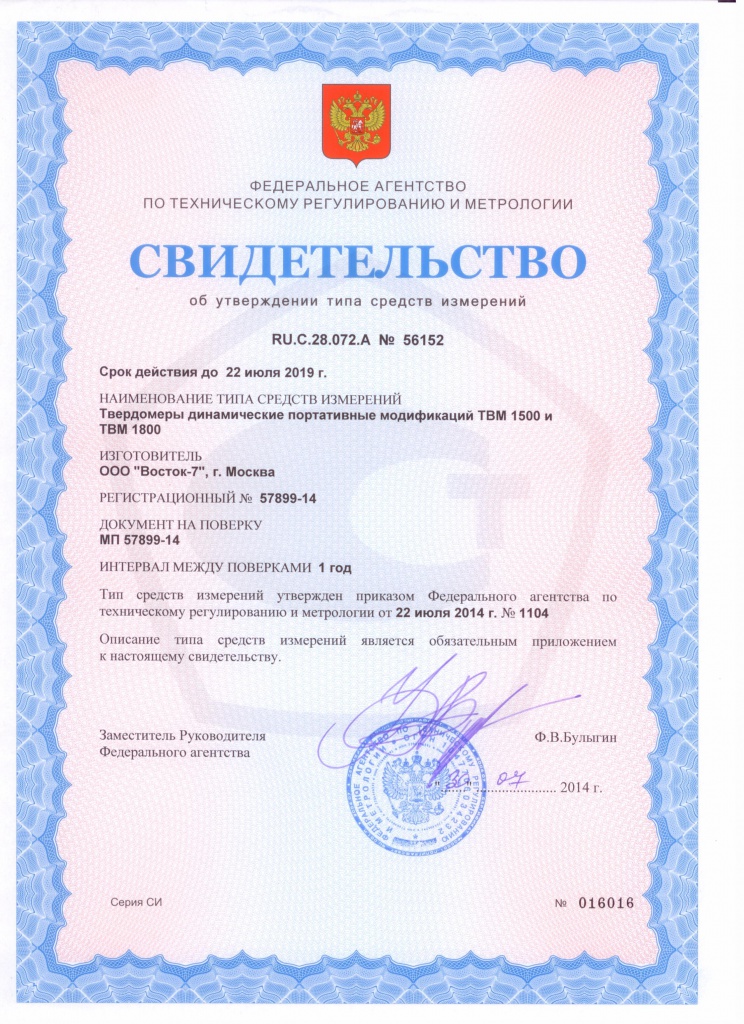

Свидетельство об утверждении типа средств измерения на твердомер ТВМ 1800

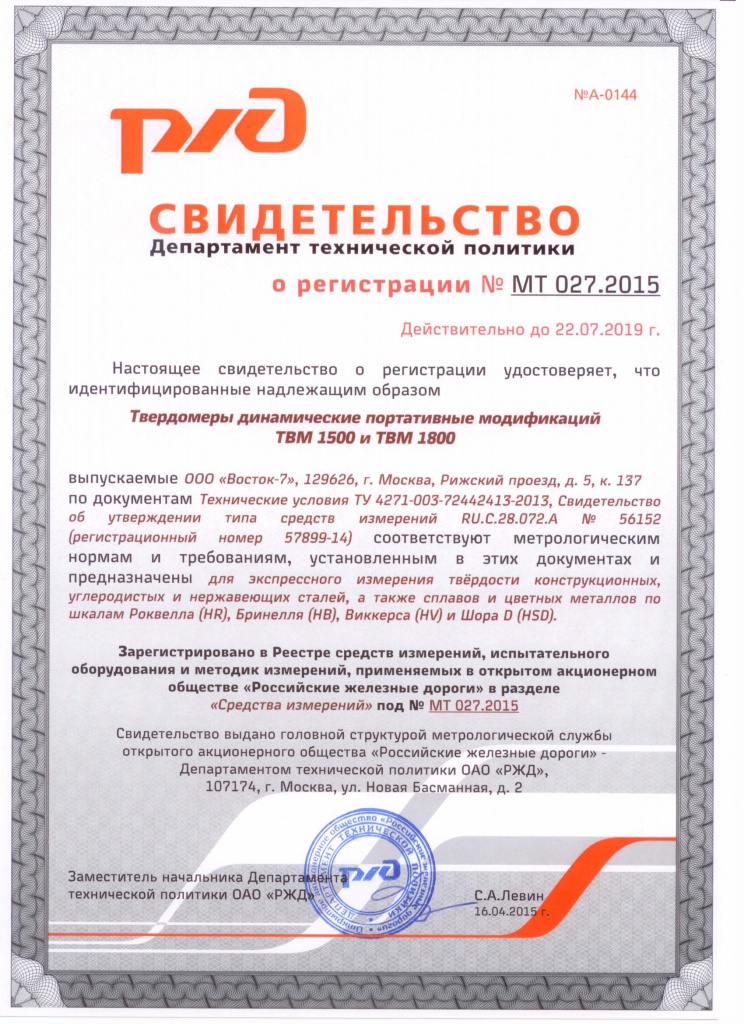

Свидетельство РЖД на твердомер ТВМ 1800
