Высокоточный ультразвуковой толщиномер 25HP Plus

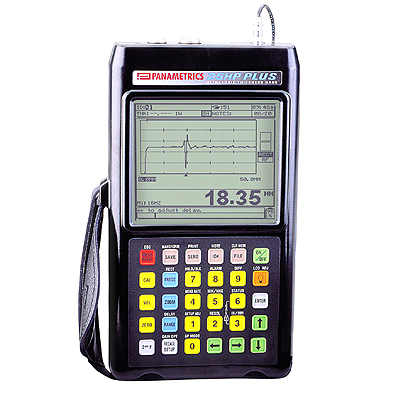

  • Высокоточный ультразвуковой толщиномер 25HP Plus

    /images/all/3/605/big/img_5.jpg

    jijijij

    Высокоточный ультразвуковой толщиномер 25HP Plus

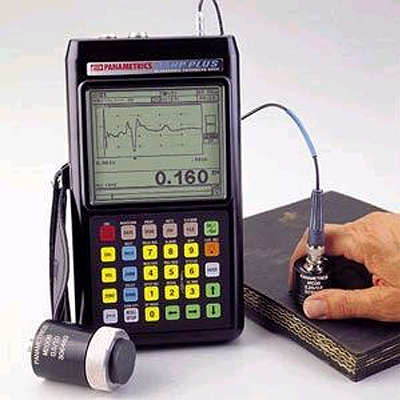

  • Пример использования ультразвукого толщиномера 25HP Plus

    /images/all/3/605/big/img_14.jpg

    Пример использования ультразвукого толщиномера 25HP Plus

    Пример использования ультразвукого толщиномера 25HP Plus

снят с производства
ЗАМЕНА: 38DL PLUS

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Panametrics


Страна производитель: США США

Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: толщиномер ультразвуковой

Производитель толщиномеров: Panametrics NDT, США
Серия: Panametrics 25
Модель: 25HP Plus


Описание: ультразвуковойприбор для измерения толщины металла и пластика

Гарантия на толщиномер 25HP Plus: 12 месяцев.



Назначение прибора:



Толщиномер 25HP Plus предназначен измерения толщины, скорости звука и времени пролёта в таких сложных для ультразвукового контроля материалах, как композиты, стекловолокно, пластик, резина и металлическое литьё, контроль которых затруднён или невозможен с применением стандартных ультразвуковых приборов.



Измерение скорости звука в материале объекта контроля позволяет отслеживать изменение таких свойств материалов, как однородность: например, определение наличия графитовых включений в металлическом литье. 25HP PLUS оснащён большим ЖК-дисплеем, на котором одновременно отображается результат измерений и А-скан.


Помимо стандартных измерительных функций в толщиномере присутствует встроенный буквенно-цифровой регистратор данных.



Высокоточный ультразвуковой толщиномер 25HP Plus обладает следующими возможностями:



  • Отображение A-скана
  • Типы измерений:

- Толщина
- Скорость звука
- Время пролёта

  • Режим работы генератора:

- Импульс-эхо
- Передача-приём
- Теневой

  • Встроенный буквенно-цифровой файловый регистратор данных с возможностью записи 18 000 значений толщины или 1 750 изображений А-скана
  • Автоматический вызов стандартных или пользовательских настроек.
  • Настраиваемая частота обновления изображения (4, 8, 12, 20 Гц)
  • Отображение результатов измерений в миллиметрах или дюймах


Контроль стекловолокна, композитов, металлического литья, резины и толстых пластиков

Ввод в толщиномер значения толщины с помощью цифрового штангенциркуля.





Технические характеристики толщиномера 25HP PLUS

Измерения

Режим 1: Временной интервал между зондирующим импульсом и первым эхо-сигналом. Используется контактный преобразователь.
Режим 2: Временной интервал между первым эхо-сигналом от линии задержки и первым донным эхо-сигналом. Преобразователь с линией задержки или иммерсионный преобразователь.
Режим 3: Временной интервал между последовательными донными эхо-сигналами, следующими за первым эхо-сигналом от границы сред, после зондирующего импульса. Преобразователь с линией задержки или иммерсионный преобразователь.
Типы измерений: Толщина, скорость и время пролёта
Режим работы генератора: Импульс-эхо, передача-приём и теневой
Диапазон измерения толщины:
Импульс-эхо и передача-приём
Сталь: 1,27 мм - 635,00 мм
Пластик: 0,75 мм - 75,00 мм
Теневой
Сталь: 1,91 мм - 1270,0 мм
Пластик: 0,89 - 152,00 мм
Зависит от материала, преобразователя, состояния поверхности и настроек. При пользовательских настройках возможно расширение диапазона измеряемых толщин.
Диапазон скорости в материале:
0,5080 - 13,9979 мм/мкс
Точность отображения результатов измерений толщины:
Низкая: 0,1 мм
Стандартная: 0,01 мм
Точность отображения результатов измерений скорости звука:
Низкая: 0,01 мм/мкс
Стандартная: 0,001 мм/мкс
Точность отображения результатов измерений времени пролёта: 0,01 мкс
Частота измерений: 4, 8, 12, 16 или 20 Гц
Частотный диапазон: 0,5 - 5,0 МГц
Режим Мин/Макс: Отображение текущего, минимального или максимального значения толщины.
Удержание последнего значения/Сброс: Отображение последнего значения толщины на экране или сброс последнего значения.
Масштабирование: Увеличение горизонтального участка А-скана до минимального диапазона для каждого преобразователя и автоматическая центровка получаемого эхо-сигнала.
Стоп-кадр: Фиксация показания текущего А-скана со значением толщины.
Детектирование: Радиочастота (недетектированный сигнал), полная волна, отрицательная и положительная полуволна
Настройка диапазона и задержки А-скана: Настройка отображаемого диапазона А-скана с выбором фиксированных интервалов и настройка задержки отображения А-скана.
Режим сигнализации: Программируемая пороговая сигнализация со звуковым и визуальным оповещением.
Дифференциальный режим: Отображение разницы между текущим значением толщины и заданным опорным значением.
Авто-вызов: Автоматическая настройка необходимых параметров прибора в соответствии с используемым преобразователем.
Стандартные настройки: 25 стандартных настроек преобразователей для быстрой калибровки преобразователей Olympus NDT.
Пользовательские настройки: До 35 пользовательских настроек преобразователей.

Питание
Аккумулятор: Никель-кадмиевый аккумулятор на 6 В
Продолжительность работы: Номинально 25 часов (без подсветки)
Индикатор разрядки батарей: Отображение в процентах оставшегося заряда аккумулятора
Время подзарядки аккумулятора: 2 часа при использовании штатного зарядного устройства
Автоматическое выключение питания

Общие характеристики
Клавиатура: Герметичная клавиатура, кнопки которой маркированы определённым цветом в соответствии с выполняемыми функциями. С тактильной и звуковой обратной связью. Соответствие стандарту IP-65.
Дисплей: Жидкокристаллический дисплей с подсветкой и регулируемым контрастом. Размер дисплея: 102 × 86 мм. Высота цифр 12,7 мм.
Подсветка: Электролюминесцентная подсветка с энергосберегающим режимом.
Многоязычный интерфейс: Интерфейс на французском, немецком, испанском и английском языках.
Диапазон рабочих температур: от -10°С до +50°С
Размеры: 238x138x38 мм
Вес: 0,95 кг

Встроенный регистратор данных
Встроенный регистратор данных: Обеспечивает сохранение, вызов, удаление и передачу значений толщины, изображений А-скана и настроек толщиномера через последовательный порт RS-232. Настройка параметров передачи данных производится с клавиатуры прибора.
Максимальная ёмкость регистратора данных:
Стандартная: 18 000 значений толщины или 1 750 изображений А-скана со значениями толщины.
Расширение 1: 36 000 значений толщины или 3 400 изображений А-скана со значениями толщины.
Расширение 2: 54 000 значений толщины или 5 100 изображений А-скана со значениями толщины.
Идентификаторы: 8-значные имена файлов и 16-значные буквенно-цифровые идентификаторы. Возможность добавления комментария к каждому идентификатору.
Формат файлов: 7 стандартных или пользовательских форматов файлов.
Отчёты: Создание отчётов непосредственно в приборе: статистика, минимальные и максимальные значения с идентификаторами, сравнение файлов. Отображение на экране текущего и предыдущего значения толщины



Стандартный комплект поставки:

Цифровой ультразвуковой толщиномер 25HP PLUS со встроенным регистратором данных и питанием от аккумулятора или сети переменного тока при частоте 50-60 Гц. А также: зарядное устройство/сетевой адаптер переменного тока, кабель для преобразователя, контрольный образец, контактная жидкость, кабель для порта RS-232, кейс для транспортировки, руководство по эксплуатации, 2 года ограниченной гарантии.



*Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по ультразвуковым толщиномерам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для измерения толщины по всей России курьерскими службами и транспортными компаниями.



Дополнительные комплектующие к толщиномеру:

HPV/C: Цифровой штангенциркуль для ввода толщины в прибор
HPP/CC: Кабель для цифрового штангенциркуля
Plus/RPC: Резиновый защитный чехол с подставкой и ремнями
36DLP/SPC/KIT: Защитный чехол с ремнём
GAGEVIEW: Интерфейсная программа
25DLP/EW: Дополнительная ограниченная гарантия
2214E: 5-ступенчатый контрольный образец из стали 1018 с маркировкой в дюймах: 0,100", 0,200", 0,300", 0,400", 0,500".
2213E: 5-ступенчатый контрольный образец из алюминия с маркировкой в дюймах: 0,100", 0,200", 0,300", 0,400", 0,500".
Контрольные образцы также могут иметь размерность в миллиметрах
26DLPLUS/HDC: Упрочнённый кейс для транспортировки
