Высокоточный ультразвуковой толщиномер 25 Multi Plus

  • Высокоточный ультразвуковой толщиномер 25 Multi Plus Panametrics

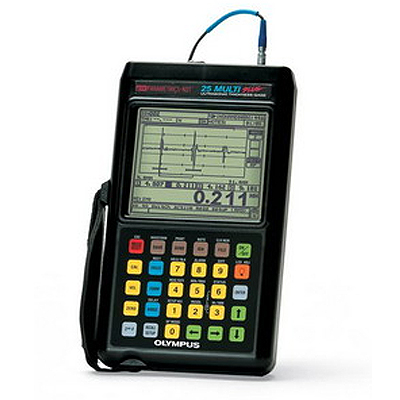

    /images/all/3/607/big/img_5.jpg

    jijijij

    Высокоточный ультразвуковой толщиномер 25 Multi Plus
  • толщиномер 25 Multi Plus

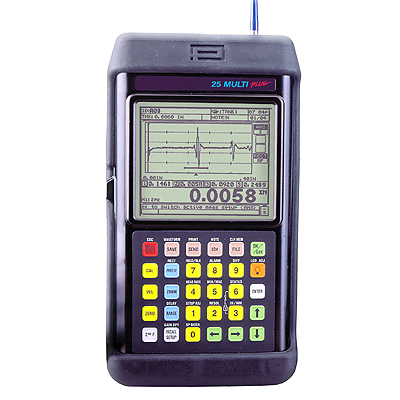

    /images/all/3/607/big/img_14.jpg

    толщиномер 25 Multi Plus

    толщиномер 25 Multi Plus

снят с производства
ЗАМЕНА: 38DL PLUS

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Panametrics


Страна производитель: США США

Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Внимание! Прибор больше не выпускается. Замена толщиномер 38DL PLUS.



Тип оборудования: толщиномер ультразвуковой

Производитель толщиномеров: Panametrics NDT, США
Серия: Panametrics 25
Модель: 25Multi Plus



Описание: ультразвуковойприбор для измерения толщины металла и пластика

Гарантия на толщиномер 25 Multi Plus: 12 месяцев.



Назначение прибора:



Толщиномер  предназначен для измерения толщины многослойных материалов. Высокоточный ультразвуковой толщиномер 25 MULTI PLUS обладает большим количеством уникальных функций. Помимо стандартных измерений толщины изделий из металла, пластика и многих других материалов 25 MULTI PLUS способен вычислять и одновременно отображать толщину для 4 разных слоёв. В режиме суммирования отображается общая толщина выбранных слоёв.



В толщиномере 25 MULTI PLUS также имеется режим измерения толщины барьерного слоя в таких многослойных пластиковых изделиях, как топливные баки и заготовки пластиковых бутылок. Данный режим позволяет измерять толщину тонких барьерных слоёв, что обычно очень сложно сделать при помощи стандартных ультразвуковых толщиномеров из-за того, что эхо-сигналы от передней и донной поверхности барьерного слоя сливаются в один.



Толщиномер 25 MULTI PLUS идеально подходит для измерений в следующих случаях:



  • Многослойные топливные баки
  • Многослойные заготовки пластиковых бутылок
  • Вычисление радиуса кривизны и толщины контактных линз
  • Многослойные авиационные стёкла
  • Пластики, получаемые с помощью экструзии
  • Двухслойные гидромассажные ванны и ванны джакузи
  • Двухслойные воздухозаборники, применяемые в производстве автотранспорта



ИЗМЕРЕНИЕ ТОЛЩИНЫ МНОГОЛОСЛОЙНЫХ ТОПЛИВНЫХ БАКОВ



  • 25 MULTI PLUS способен вычислять и одновременно отображать толщину для 4 разных слоёв, а также общую толщину указанных слоёв.
  • 25 MULTI PLUS измеряет толщину барьерного слоя таких пластиковых изделий, как топливные баки и заготовки пластиковых бутылок.



ВОЗМОЖНОСТИ ПРИБОРА



  • Большой ЖК-дисплей с подсветкой и отображением A-скана
  • Широкий диапазон измеряемых толщин: от 0,08 мм до 508 мм
  • Точность отображения результатов измерений до 0,001 мм
  • Поддержка контактных и иммерсионных датчиков, а также датчиков с линией задержки
  • Встроенный буквенно-цифровой файловый регистратор данных с возможностью записи 18 000 значений толщины или 1 750 изображений А-скана
  • Автоматический вызов стандартных или пользовательских настроек.



Технические характеристики 25 Multi Plus



Измерение

Режим 1: Временной интервал между зондирующим импульсом и первым эхо-сигналом. Используется контактный преобразователь.

Режим 2: Временной интервал между первым эхо-сигналом от линии задержки и первым донным эхо-сигналом. Преобразователь с линией задержки или иммерсионный преобразователь

Режим 3: Временной интервал между последовательными донными эхо-сигналами, следующими за первым эхо-сигналом от границы сред, после зондирующего импульса. Преобразователь с линией задержки или иммерсионный преобразователь.

Диапазон измерения толщины:

Сталь: от 0,150 до 508,00 мм

Пластик: от 0,08 до 50,00 мм

Диапазон измерения толщины зависит от материала, преобразователя, состояния поверхности, температуры и выбранной настройки.

Режим измерения толщины барьерного слоя: Только режимы 1 и 2, диапазон измерения толщины 0,10 - 0,50 мм*

Режим измерения нескольких слоёв: Одновременное отображение до 4 значений толщины.

Режим суммирования: Отображение суммы толщин 3 слоёв.

Диапазон скорости в материале: от 0,5080 до 13,9979 мм/мкс

Точность отображения результатов измерений:

Низкая: 0,1 мм

Стандартная: 0,01 мм

Высокая: 0,001 мм

Частотный диапазон: от 2 до 30 МГц (по уровню -3 дБ)



Режим Мин/Макс



2 режима сигнализации: программируемая пороговая сигнализация со звуковым и визуальным оповещением

1) Стандартная по верхнему/нижнему порогу

2) Предыдущее значение толщины

- абсолютное

- в процентах



2 дифференциальных режима:

1) Разница между текущим и опорным значением толщины

2) Разница в процентах между текущим и опорным значением толщины

Авто-вызов: Автоматическая настройка необходимых параметров прибора в соответствии с используемым преобразователем.

Стандартные настройки: 25 стандартных настроек преобразователей для быстрой калибровки преобразователей Olympus NDT.

Пользовательские настройки: До 35 пользовательских настроек преобразователей.



Питание

Аккумулятор: никель-кадмиевый аккумулятор на 6 В

Продолжительность работы: 25 часов в нормальном режиме измерений без подсветки

Время подзарядки аккумулятора: 2 часа при использовании штатного зарядного устройства



Общие характеристики

Клавиатура: Герметичная клавиатура, кнопки которой маркированы определённым цветом в соответствии с выполняемыми функциями. С тактильной и звуковой обратной связью.

Корпус: влагонепроницаемый герметичный корпус Lexan® с герметичными разъёмами

Единицы измерения: миллиметры и дюймы

Автоматическое выключение питания

Размеры: 238 x 138 x 38 мм

Вес: 0,95 кг

Диапазон рабочих температур: от -10°C до +50°С



Экран

Экран: Жидкокристаллический экран с подсветкой и регулируемым контрастом.

Размер дисплея 102х 86 мм

Подсветка, масштабирование, стоп-кадр, последнее значение/сброс

Детектирование: Радиосигнал, полная волна, отрицательная и положительная полуволна

Настройка диапазона и задержки А-скана



Встроенный регистратор данных

Обеспечивает сохранение, вызов, удаление и передачу значений толщины, изображений А-скана и настроек толщиномера через последовательный порт RS-232. Настройка параметров передачи данных производится с клавиатуры прибора.



Максимальная ёмкость регистратора данных:

Стандартная: 18 000 значений толщины или 1 750 изображений А-скана со значениями толщины

Расширение 1: 36 000 значений толщины или 3 400 изображений А-скана со значениями толщины

Расширение 2: 54 000 значений толщины или 5 100 изображений А-скана со значениями толщины

Идентификаторы: 8-значные имена файлов и 16-значные буквенно-цифровые идентификаторы. Возможность добавления комментария к каждому идентификатору.

Формат файлов: 7 стандартных или пользовательских форматов файлов

Отчёты: Создание отчётов непосредственно в приборе: статистика, минимальные и максимальные значения с идентификаторами, сравнение файлов. Отображение на экране текущего и предыдущего значения толщины.



*Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по ультразвуковым толщиномерам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для измерения толщины по всей России курьерскими службами и транспортными компаниями.

Введите число *
Спрашивает: Максим:

Здравствуйте, интересует Ультразвуковой толщиномер 25 MULTI PLUS, прошу выслать коммерческое предложение на электронную почту.
Спрашивает: Тимур:

Здравствуйте! Есть интерес к Высокоточный ультразвуковой толщиномер 25 Multi Plus, написано - снят с производства. Имеется ли замена, наличие, срок поставки, какова стоимость? Заранее Благодарен за ответ.

Отвечает: Александр:

Здравствуйте, Тимур! Вместо него выпускается толщиномер 38 DL PLUS. Пришлите пожалуйста Ваши реквизиты и контактные данные для выставления коммерческого предложения на этот ультразвуковой прибор.
