Описание дефектоскопа Вектор-60Д:

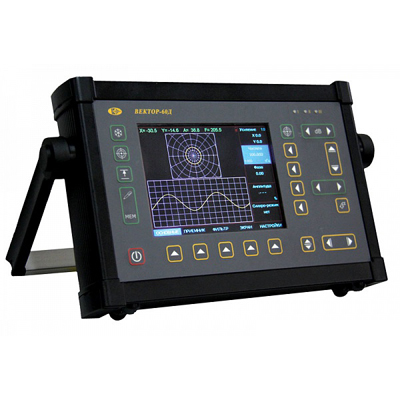

Новый универсальный вихретоковый дефектоскоп ВЕКТОР версии 60Д с поддержкой динамических (роторных) преобразователей. Дефектоскоп предназначен для контроля металлопродукции на наличие дефектов типа поверхностных и подповерхностных трещин, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из ферромагнитных  и неферромагнитных сталей, цветных металлов и их сплавов, углепластиков  и пр. Дефектоскоп может использоваться для измерения толщины защитных покрытий, глубины поверхностных трещин, электропроводности цветных металлов и содержания ферритной фазы в нержавеющих хромоникелевых сталях аустенитного и перлитного классов.

С дефектоскопом могут использоваться накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10  Гц до 20 МГц, а также любые динамические (ротационные) преобразователи, в том числе марок FORSTER, ELOTEST и др. при использовании специальных переходников.

С дефектоскопом могут использоваться пьезоэлектрические и электромагнитно-акустические (ЭМА) преобразователи для контроля изделий из металлов и композитных материалов с целью исследования физико-механических свойств и качества клеевых соединений акустическими методами. Чувствительность контроля определяется свойствами контролируемого материала, используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов.

Дефектоскоп может применяться в машиностроении, энергетике, металлургической промышленности,  железнодорожном, авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования.

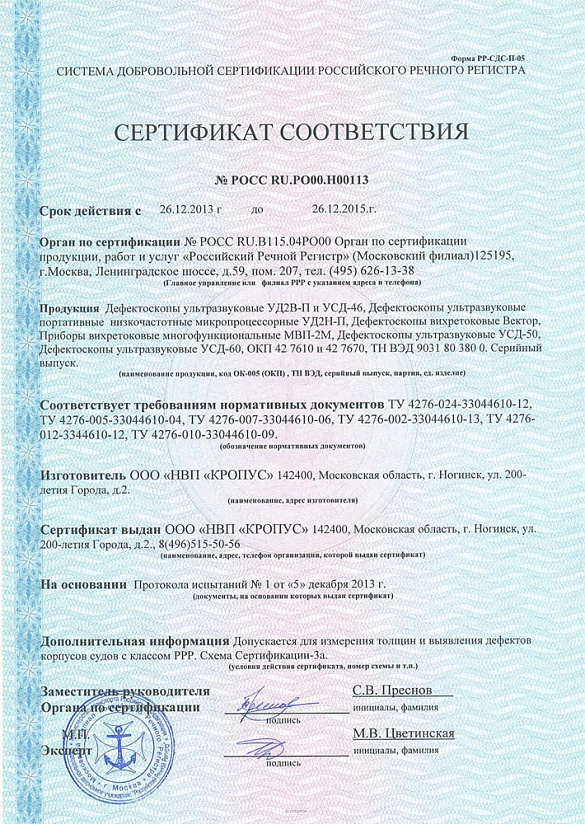

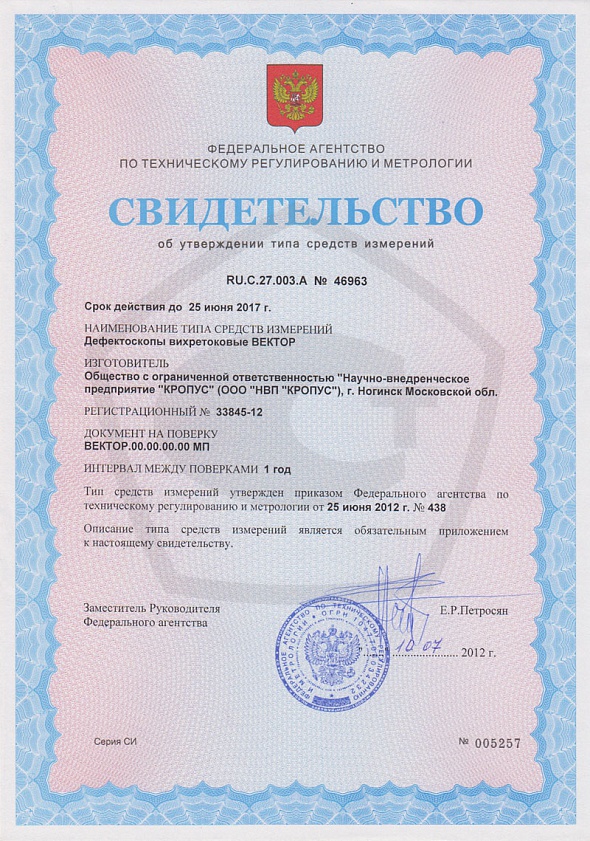

Вихретоковый дефектоскоп ВЕКТОР сертифицирован Федеральным Агенством по Техническому Регулированию и Контролю  и зарегистрирован в Государственном реестре средств измерений под №33845-12.

Особенности вихретокового дефектоскопа Вектор 60Д:

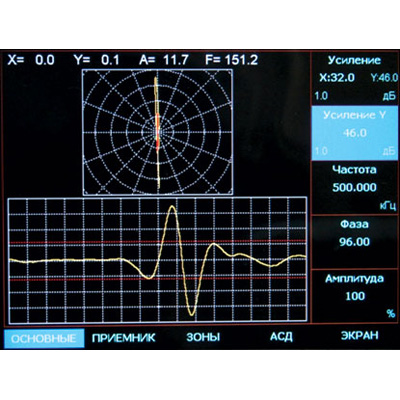

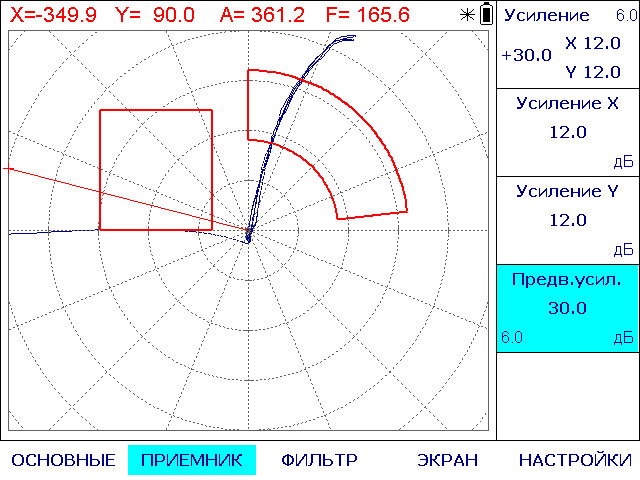

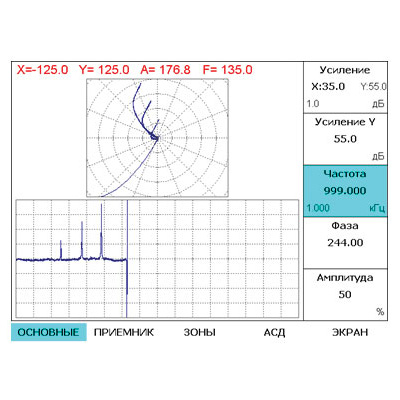

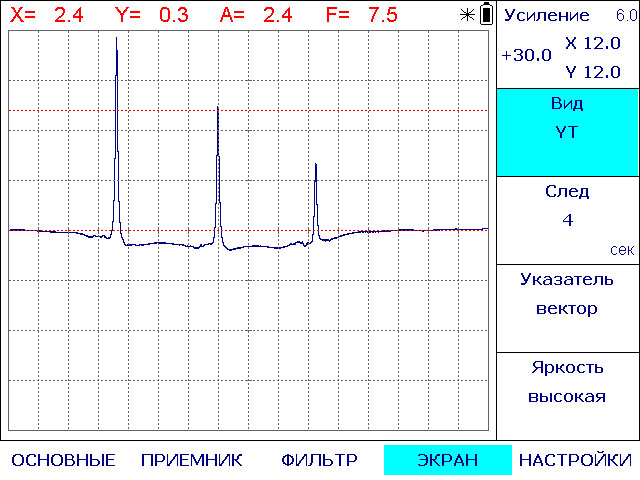

• Одновременное отображение сигнала на экране дефектоскопа в амплитудно-временной и  комплексной плоскостях
• Отдельное усиление по осям X и Y
• Режим синхронизации для работы с вихретоковыми роторными преобразователями
• Возможность контроля различных углепластиков
• Контроль композитов на расслоения с использованием импедансных преобразователей

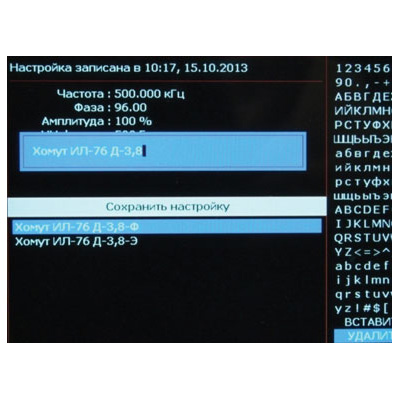

• Большая память настроек и результатов
• Две настраиваемые зоны АСД: коробка и сегмент
• Различные режимы отображения сигнала

Преимущества вихретокового дефектоскопа Вектор 60Д:

• Отлично читаемый на солнечном свету TFT экран
• Морозоустойчивое (от -30С) исполнение
• Различные виды зон АСД с задаваемой логикой определения дефекта
• Богатые функциональные возможности и широкий круг решаемых задач
• Возможность подключения различных вихретоковых преобразователей
• Запоминание большого количества настроек и результатов контроля
• Питание от литий-ионных аккумуляторов
• Встроенное зарядное устройство

Технические характеристики вихретокового дефектоскопа Вектор 60Д:

Диапазон регулировки усиления

от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон регулировки предварительного усилителя

от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон изменения частоты

от 10Гц до 20МГц, с шагом 1, 10,100 и 1000 Гц

Регулировка амплитуды возбуждения преобразователя

12.5%, 25%, 50%, 100%

Диапазон изменения фазы вектора

0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.

Фильтр НЧ

регулируемый от 5 до 1000 Гц

Фильтр ВЧ

регулируемый от 2,5 до 500 Гц

Режим работы

  стандартный, синхро-режим

Вид графика

  XY, XY+YT, XY+AT, YT, YT+XT

След сигнала

  0-30 сек,  с шагом 1 сек

Зоны АСД

коробка, сегмент

Режимы АСД

дефект в зоне, дефект вне зоны

Типы вывода на экран

вектор, точка

Типы преобразователей

дифференциальный, абсолютный, роторный

Память настроек

200 настроек

Память результатов

500 протоколов вихретокового контроля

Экран

цветной TFT 640х480 с регулируемой яркостью и
регулировкой цветовой гаммы.  Специальная функция смены фона для работы на ярком солнце

Интерфейс

Ethernet

Разъемы преобразователей

1 x Lemo1B + 1 x Lemo0B

Время работы

8 часов от аккумуляторов

Внешнее питание

блок питания от сети 220 В, 50Гц  AC

Напряжение питания

18V/3,5A DC

Диапазон рабочих температур

от -30º C до +55° C

Размер (В x Ш x Д)

210 мм x 340 мм x 75 мм

Масса

4 кг с аккумуляторами

Варианты комплектации вихретокового дефектоскопа Вектор 60Д:

Вихретоковый дефектоскоп Вектор-60Д (базовый комплект):

Вихретоковый дефектоскоп Вектор-60Д (комплект для вихретокового и импедансного контроля):

Вихретоковый дефектоскоп ВЕКТОР-60Д (комплект с ротационным преобразователем):
