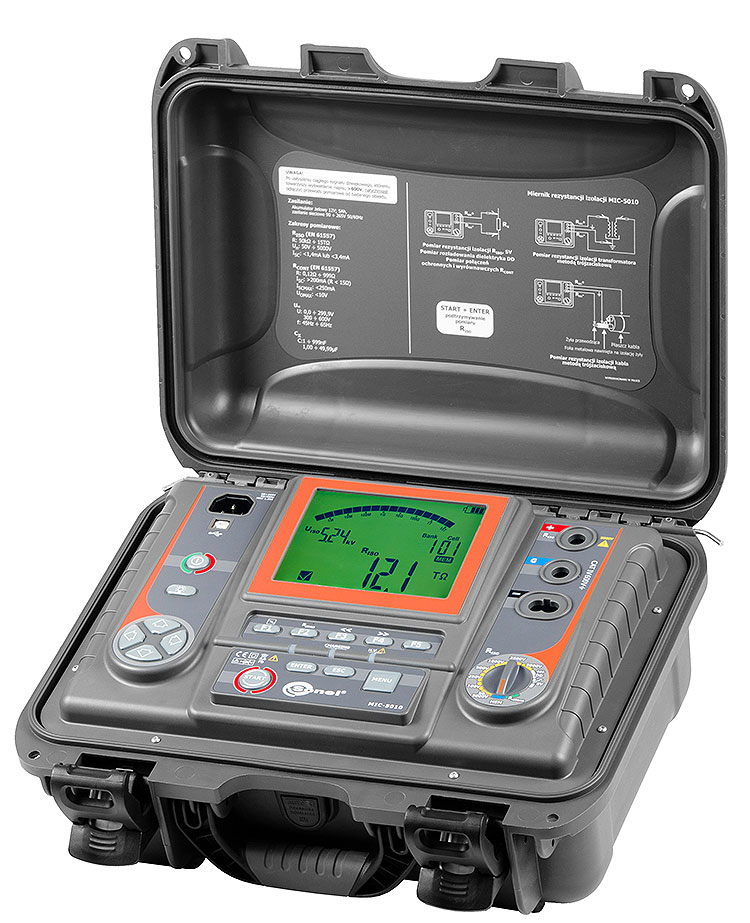

MIC-5010 Измеритель параметров электроизоляции

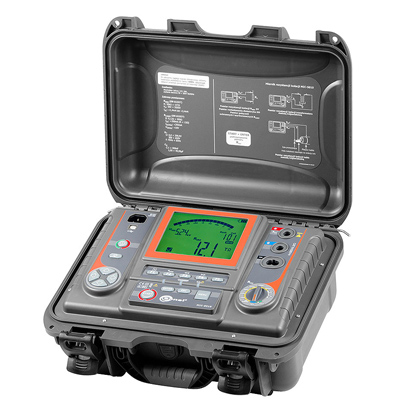

  • MIC-5010 Измеритель параметров электроизоляции

    /images/all/3/6368/big/img_5.jpg

    jijijij

    MIC-5010 Измеритель параметров электроизоляции

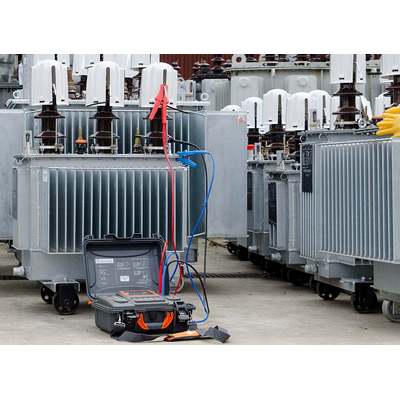

  • MIC-5010 Измеритель параметров электроизоляции

    /images/all/3/6368/big/img_14.jpg

    MIC-5010 Измеритель параметров электроизоляции

    MIC-5010 Измеритель параметров электроизоляции
  • Sonel MIC-5010

    /images/all/3/6368/big/img_16.jpg

    1

    Sonel MIC-5010

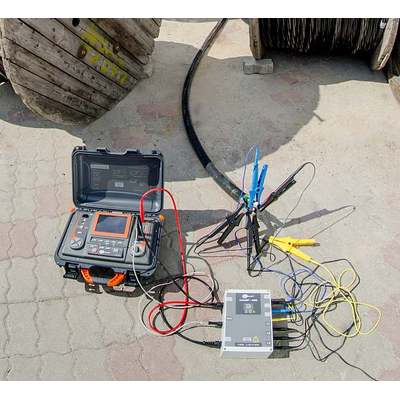

  • MIC-5010 Измеритель параметров электроизоляции

    /images/all/3/6368/big/img_18.jpg

    1

    MIC-5010 Измеритель параметров электроизоляции

ЦЕНА: 314 400 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Sonel


Страна производитель: Польша Польша
Артикул: WMRUMIC5010
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 1.46MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Гарантия36 месяцев

Класс защитыIP54 (IP 67 с закрытой верхней крышкой)

Температурный диапазон-20 °C … +50 °C

Габариты ШxВxГ390×310×170 мм

Масса: 7 кг



Описание прибора:



Измеритель параметров электроизоляции MIC-5010 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).



Отличительные характеристики мегаомметра MIC-5010:



  • Измерение сопротивления электроизоляции RISO до 15 ТОм;
  • Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В);
  • Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
  • Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
  • Установка времени измерения - до 99'59 ';
  • Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
  • Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
  • Индикация измерительного напряжения;Измерительный ток – 1,2 мА или 3 мА;
  • Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
  • Защита от объекта измерения находящегося под напряжением;
  • Измерение емкости в процессе измерения сопротивления электроизоляции;
  • Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
  • Измерение коэффициента разряда диэлектриков (DD);
  • Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
  • Измерение сопротивления защитных проводников RCONT током +200 мА (металлосвязь);
  • Регулируемые пределы измерения Riso и RCONT;
  • Измерение постоянного и переменного напряжения до 600 В;
  • Встроенная память результатов измерений с возможностью проводной (USB) и беспроводной (радиомодуль OR-1) передачи данных.
  • Подсветка клавиатуры и дисплея;
  • Питание от встроенного аккумулятора;
  • Встроенное зарядное устройство.



Технические характеристики Sonel MIC-5010:



Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение сопротивления электроизоляции RISO
Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 15,0 ТОм

Диапазон отображения Разрешение Основная погрешность
0,0...999 кОм 1 кОм ± (3 % и.в. + 10 е.м. р.)
1,00...9,99 МОм 0,01 МОм
10,0...99,9 МОм 0,1 МОм
100...999 МОм 1 МОм
1,00...9,99 ГОм 0,01 ГОм
10,0...99,9 ГОм 0,1 ГОм
100...999 ГОм 1 ГОм ± (3,5 % и.в. + 10 е.м. р.)
1,00…9,99 ТОм 0,01 TОм ± (7,5 % и.в. + 10 е.м. р.)
10,0…15,0 ТОм 0,1 TОм ± (10 % и.в. + 10 е.м. р.)



Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения

Напряжение UISO Измерительный диапазон
250 В 500 ГОм
500 В 1,00 ТОм
1000 В 2,00 ТОм
2500 В 5,00 ТОм
5000 В 15,0 ТОм



Измерение сопротивления электроизоляции нарастающим напряжением (SV)

Целевое напряжение UISO Последовательность измерительного напряжения
1 кВ 200, 400, 600, 800, 1000 В
2,5 кВ 0,5; 1; 1,5; 2; 2,5 кВ
5 кВ 1, 2, 3, 4, 5 кВ



Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,12...999 Ом
Диапазон отображения Разрешение Основная погрешность
0...19,99 Ом 0,01 Ом ±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом 0,1 Ом
200...999 Ом 1 Ом ±(4% и.в. + 3 е.м.р.)


Напряжение на разомкнутых измерительных проводниках: 4…24 В
Выходной ток при R < >
Компенсация сопротивления измерительных проводников
Измерение двунаправленным током

Измерение напряжения постоянного и переменного тока
Диапазон Разрешение Основная погрешность
0...29,9 В 0,1 В ± (2 % и. в. + 20 е.м.р.)
30...299,9 В 0,1 В ± (2 % и. в. + 6 е.м.р.)
300...600 В 1 В ± (2 % и. в. + 2 е.м.р.)


Диапазон частот: от 45 Гц до 65 Гц

Измерение емкости
Диапазон отображения Разрешение Основная погрешность
1...999 нФ 1 нФ ± (5 % и.в. + 5 е.м.р.)
1,00...49,9 мкФ 0,01 мкФ


Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO
Для измерительного напряжения ниже 100 В результат не гарантирован

Дополнительные технические характеристики
Класс изоляции двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности IV 600 В (III 1000 В) согласноEN 61010-1
Степень защиты корпуса согласно EN 60529 IP54 (IP 67 с закрытой крышкой
Питание измерителя Встроенный гелевый аккумуляторный блок 12 В
Температура хранения –25...+70 °C
Температура рабочая -20..+50 °C
Относительная влажность 20..80 %
Высота До 3000 м
Питание зарядного устройства Электросеть 90..260 В / 50..60 Гц
Дисплей ЖК, сегментированный 5,6"
Интерфейс USB или беспроводной интерфейс OR-1
Габаритные размеры 390×310×170
Масса измерителя около 7 кг
Введите число *


Введите число *
Сертификаты

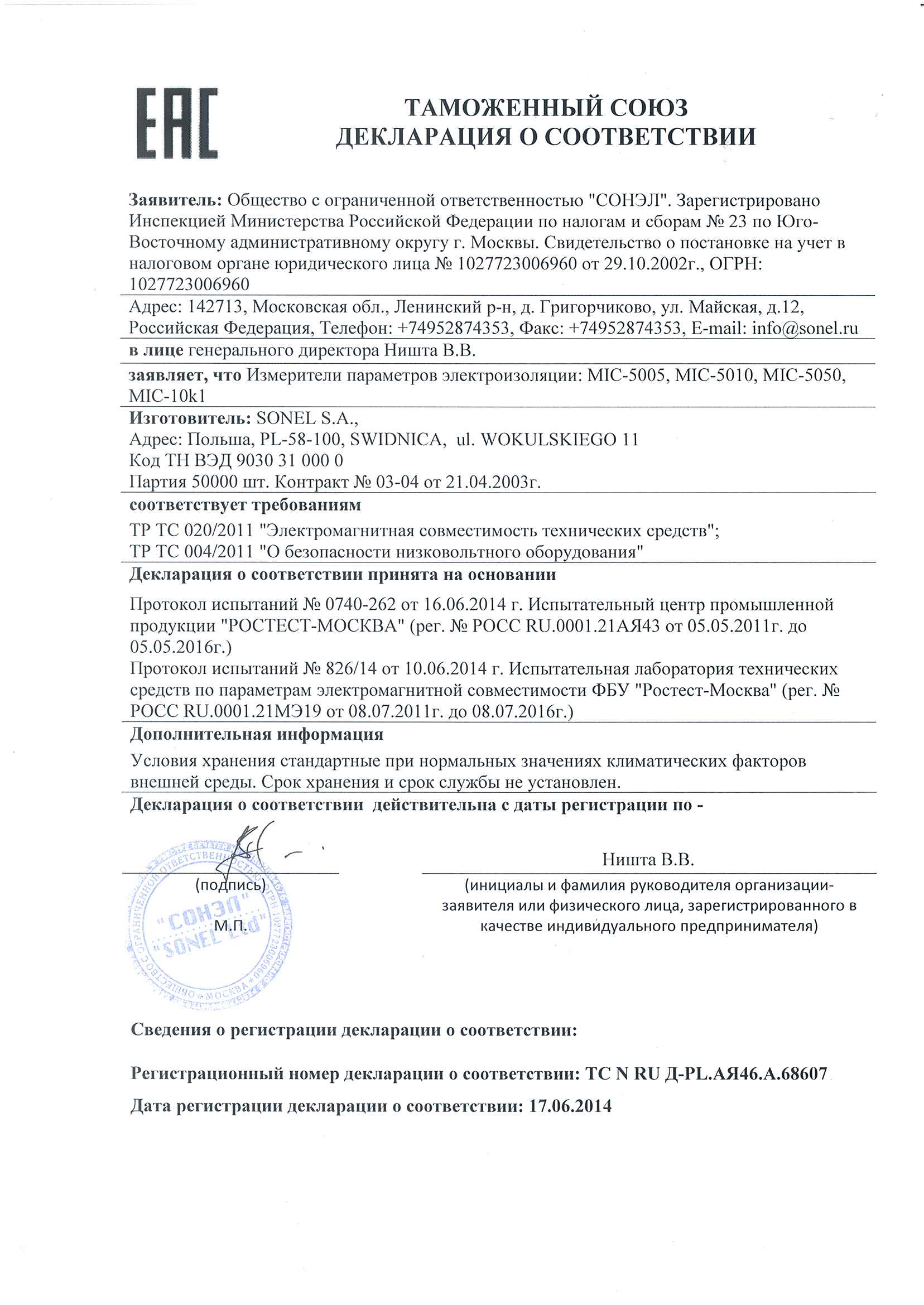

Декларация о соответствии

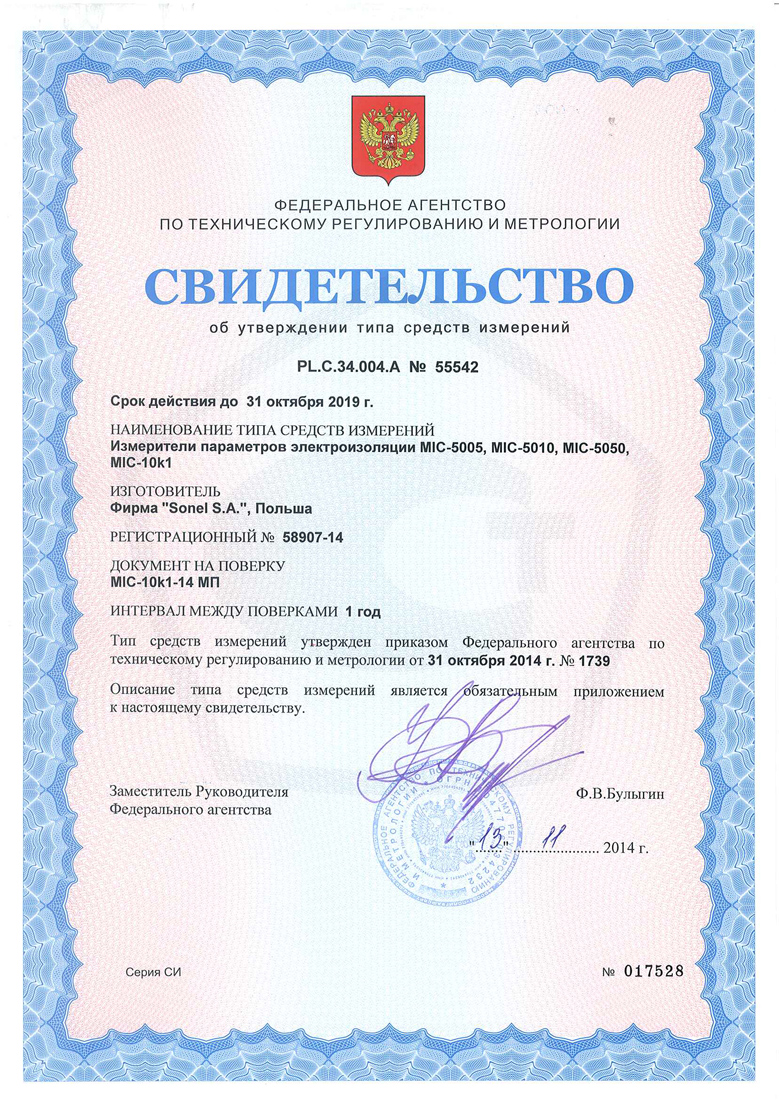

Свидетельство об утверждении средства измерения на измерители параметров электроизоляции MIC-5010


ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Футляр L7 16200 руб.
