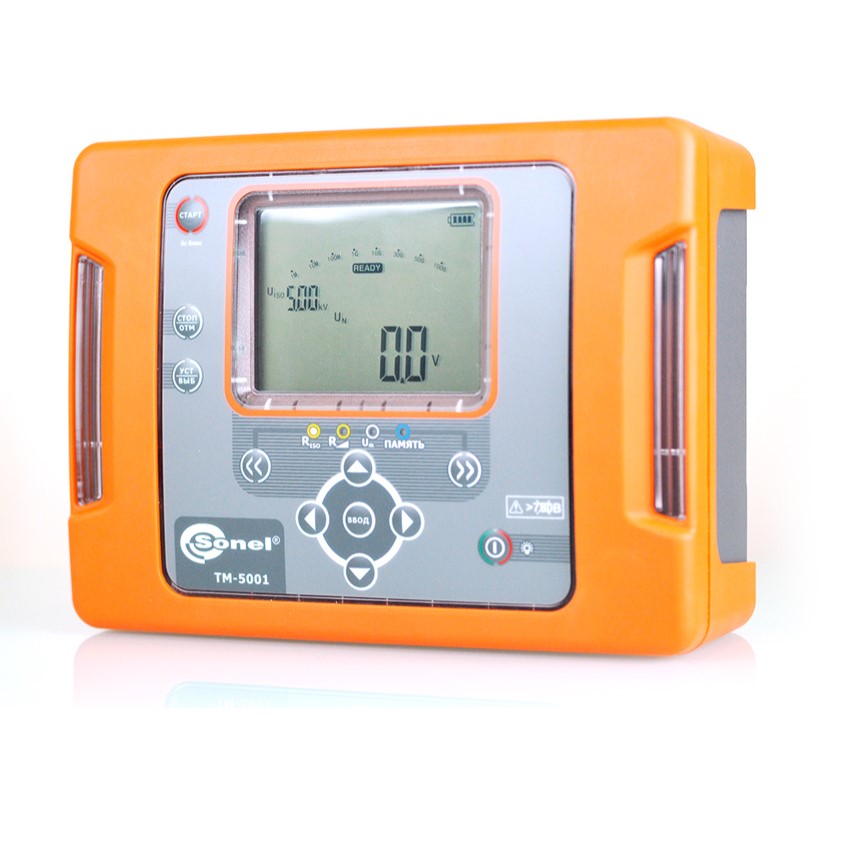

ТМ-5001 Измеритель параметров электроизоляции

  • ТМ-5001 Измеритель параметров электроизоляции

    images/all/3/15786/big/img_5.jpg

    jijijij

    ТМ-5001 Измеритель параметров электроизоляции

ЦЕНА: 62 320 руб.

Гарантия: 3 года
Внесен в Госреестр СИ.
Руководство по эксплуатации: Скачать (PDF, 1.25MB)
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Sonel


Страна производитель: Польша Польша
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.



ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Описание цифрового мегаомметра ТМ-5001:

TM-5001 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 5000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 5000 ГОм. Прибор позволяет отображать величину тока утечки в процессе измерения сопротивления изоляции. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости) и поляризации (старения), а также активация фильтра позволяет выполнять измерения в среде электромагнитных помех. Анализируя результаты измерений сопротивления изоляции, например, в режиме нарастающего напряжения (RampTest), с помощью графиков зависимости Riso(t), U(t), I(t) можно охарактеризовать состояние изоляции испытываемого объекта и, следовательно, предупредить аварийные случаи.



Технические характеристики:

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»



Измерение напряжений переменного и постоянного тока:

Диапазон

Разрешение

Основная погрешность

0…299,9 В 0,1 В ± (3% и. в. + 2 е. м. р.)
300…750 В 1 В

Диапазон частоты: 45...65 Гц



Измерение сопротивления изоляции:

Диапазон измерений, согласно ГОСТ IEC 61557-2-2013 RISO min = UISO nom /IISO nom 5 ТОм (IISO nom = 1 мА)
Двухпроводное измерение:

ДиапазонРазрешениеОсновная погрешность
0,0...999,9 кОм 0,1 кОм ± (3 % и.в. + 20 е.м.р.)
1,000...9,999 МОм 0,001 МОм
10,00...99,99 МОм 0,01 МОм
100,0...999,9 МОм 0,1 МОм
1,000...9,999 ГОм 0,001 ГОм
10,00...99,99 ГОм 0,01 ГОм
100,0...999,9 ГОм 0,1 ГОм
1,000...5,000 ТОм 1 ГОм ± (4 % и.в. + 50 е.м.р.)



Превышение диапазона сигнализируется отображением > xxxx ГОм (где xxxx — это предельное значение для выбранного диапазона).

Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже.

Для других напряжений пределы диапазона можно рассчитать по формуле, приведённой ниже

НапряжениеДиапазон измерений
до 100 В 50 ГОм
200 В…400 В 100 ГОм
500 В…900 В 250 ГОм
1000 В…2400 В 500 ГОм
2500 В 1000 ГОм
5000 В 5000 ГОм

Примечание: для значения сопротивления изоляции ниже RISO min точность не определена, из-за работы измерителя с ограничением тока в соответствии с формулой:



  • RISO min – минимальное сопротивление изоляции, измеряемое без ограничения тока преобразователя;
  • UISO nom – номинальное напряжение измерения;
  • IISO nom – номинальный ток преобразователя (1 мА).



Измерение тока утечки:

НапряжениеРазрешениеОсновная погрешность
0…IL max милли-, микро-, нано- Рассчитывается на основании показаний сопротивления.

Превышение диапазона сигнализируется отображением > xxxx ГОм (где xxxx — это предельное значение для выбранного диапазона).



Измерение сопротивления изоляции в режиме RampTest:

ДиапазонРазрешениеОсновная погрешность
0,0...999,9 кОм 0,1 кОм ± (5 % и.в. + 40 е.м.р.)
1,000...9,999 МОм 0,001 МОм
10,00...99,99 МОм 0,01 МОм
100,0...999,9 МОм 0,1 МОм
1,000...9,999 ГОм 0,001 ГОм
10,00...99,99 ГОм 0,01 ГОм
100,0...999,9 ГОм 0,1 ГОм
1,000...4,999 ТОм 0,001 ТОм



  • Таблица для скорости нарастания измерительного напряжения t ≤ 5 В/сек.;
  • Для скорости нарастания измерительного напряжения t > 5В/сек. погрешность измерения сопротивления изоляции не определена;
  • Для скорости нарастания измерительного напряжения t > 50В/сек. результат измерения сопротивления изоляции не отображается;
  • Измерение возможно для ёмкости объекта не более, чем 1 мкФ.



Измерение напряжения пробоя режиме RampTest:

ДиапазонРазрешениеВыбранное UISOОсновная погрешность
25,0 В...99,0 В 0,1В ≤ 600В ± 5% и.в. ± 10 е.м.р
100В … 600В ≤ 600В ± 5% и.в. ± 4 е.м.р
25В … 999В > 600В ± 5% и.в. ± 5 е.м.р
1,00кВ … 5,00кВ 10В > 600В ± 5% и.в. ± 4 е.м.р
  • Измерение возможно для ёмкости объекта не более, чем 1мкФ.



Дополнительные технические характеристики
Питание измерителя - Пакет аккумуляторов SONEL NiMH 9.6В 2 Ач
- Постоянный ток 11÷14,5В 2,5А
Категория безопасности IV 600 В
Изоляция Двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) IP65
Диапазон рабочих температур -20 °C…+40 °C
Диапазон температур при хранении -20 °C…+60 °C
Размеры 200 × 150 × 75 мм
Масса около 1,0 кг
Память результатов измерений 990 ячеек
Интерфейс USB
Дисплей Сегментный ЖКИ



Комплект поставки:

  • Зажим «Крокодил» изолированный голубой К09 11 кВ
  • Зажим «Крокодил» изолированный красный К09 11 кВ
  • Зажим «Крокодил» изолированный черный К09 11 кВ
  • Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012
  • Зонд острый с разъемом «банан» красный 5кВ
  • Зонд острый с разъемом «банан» черный 5кВ
  • Кабель последовательного интерфейса USB
  • Кабель сетевой
  • Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой
  • Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный
  • Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный
  • Футляр M8



Дополнительная комплектация:

  • Адаптер автомобильный (12В)
ОТЗЫВЫ
  Имя *
  E-mail
  Отзыв *
Введите число *
ВОПРОС-ОТВЕТ
ЗАДАТЬ ВОПРОС
  Ваше имя *
  Ваша компания *
  Адрес/город *
  Телефон, факс *
  Электронная почта *
  Вопрос *
Введите число *


Сертификаты

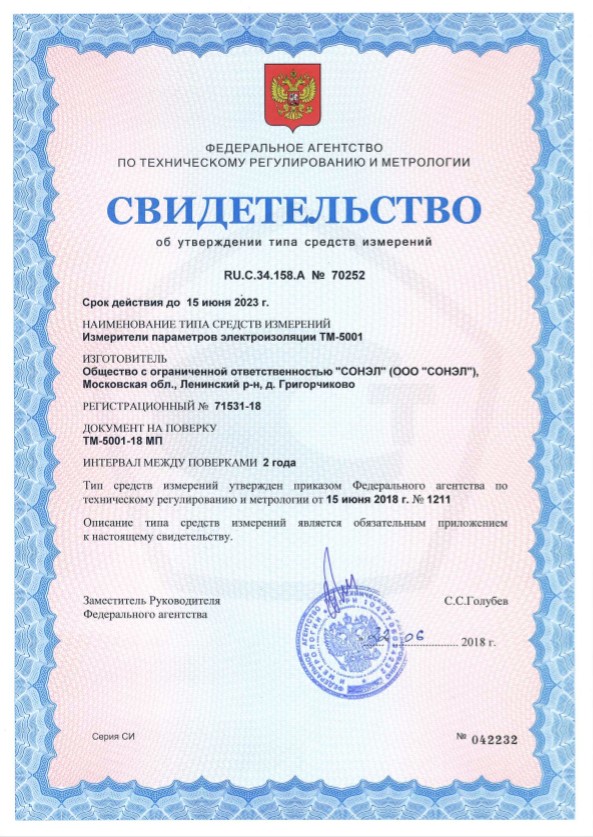

Свидетельство об утверждении типа средств измерений
